СХЕМА СБОРКИ МЕХАНИЗМА ДИВАНА «АЛЬФА»
Комплект поставки:
· Рамки с установленными латами и латодержателями - 2шт.

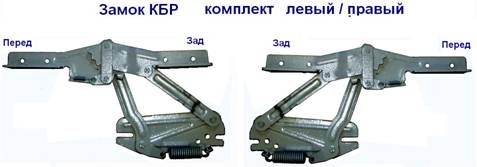

· Замок КБР (правый/левый) – 1 компл.
· Опора подиума - 2шт.
· Поперечная балка подиума - 2 шт.
· Комплект метизов: Болт мебельный М8х40 – 14 шт.
Болт М8х40 – 8 шт.
Гайка М8 – 22 шт.
Шайба М8 – 22 шт.
Колпачек пласт. – 16 шт.
Заглушка 50х50 – 8 шт.
Заглушка 25х25 – 8 шт.
Порядок сборки:
1. Извлечь комплектующие механизма дивана из упаковки и проверить комплектность.

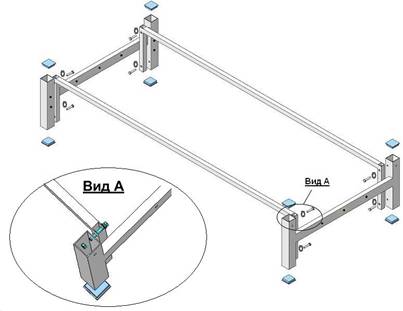

2. Используя Болты М8х40, Гайки М8 и Шайбы М8 – закрепить поперечные балки
и опоры подиума, согласно рис. 1
3. Установить пластиковые заглушки 50х50 мм на ножки опор подиума и заглушки 25х25 мм на поперечные балки подиума, согласно рис. 1
4. Используя Мебельные Болты (с полукруглой головкой) М8х40 , Гайки М8 и Шайбы М8
закрепить на опорах подиума замки КБР (правый/левый)
При необходимости данными Мебельными Болтами так же закрепляются Подлокотники, согласно рис. 2

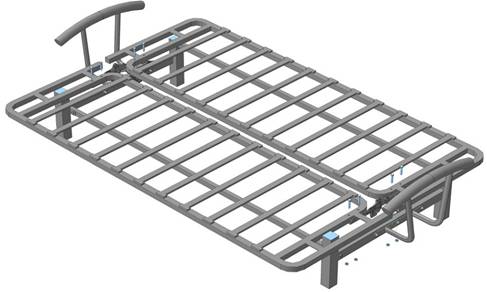

рамки механизма (2шт) на замки КБР, согласно рис. 3
7. Проверить собранный механизм трансформации на работоспособность, путем нескольких
циклов трансформации: «сидя»-«полулежа»-«лежа». Трансформация механизма осуществляется
путем поднятия передней рамки до щелчков. Запрещается прилагать усилие при складывании механизма.
8. Закрепить матрац на каркасе дивана при помощи контактных лент. Надеть чехол.
Правила эксплуатации механизма:
· Эксплуатация механизма без матраца - ЗАПРЕЩАЕТСЯ!
· Нагрузка на одну гнутоклеенную лату не более 30 кг
· Механизм эксплуатируется при влажности не более 80%.
Гарантийные обязательства изготовителя:
Изготовитель – гарантирует исправную работу механизма трансформации в течении 18 месяцев со дня продажи. Рекламация на изделие принимаются при наличии документов подтверждающих факт купли-продажи и при отсутствии внешних механических повреждений. В противном случае изготовитель снимает с себя гарантийные обязательства.
