(12) СВИДЕЛЬСТВО НА ПОЛЕЗНУЮ МОДЕЛЬ | |||||||||||||||||
|
|
(54) УСТРОЙСТВО ДЛЯ ПОЛУЧЕНИЯ ПЛАМЕНИ В ХРОМАТОГРАФИЧЕСКИХ ПЛАМЕННЫХ ДЕТЕКТОРАХ
1. Устройство для получения пламени в хроматографических детекторах пламенного типа, содержащее горелку и источник горючего вещества, отличающееся тем, что источник горючего вещества представляет собой емкость для жидкого горючего материала, а горелка выполнена в виде расположенного вертикального стержня, пронизанного по его длине множеством каналов, нижний конец которого сообщается с указанной емкостью для жидкого горючего материала.
2. Устройство по п.1, отличающееся тем, что нижний конец указанного стержня сообщается с указанной емкостью для жидкого горючего материала путем размещения его непосредственно в пределах той части указанной емкости, которая подлежит заполнению жидким горючим материалом.

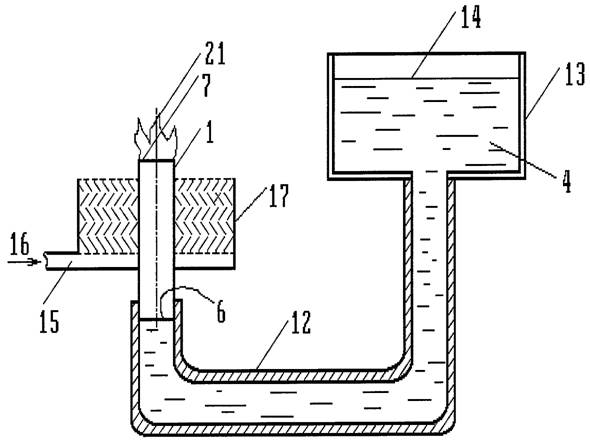

3. Устройство по п.1, отличающееся тем, что нижний конец указанного стержня сообщается с указанной емкостью для жидкого горючего материала через канал для подачи жидкого горючего материала из этой емкости, размещенной таким образом, что верхняя граница ее части, подлежащей заполнению жидким горючим материалом, находится выше верхнего конца указанного стержня.
4. Устройство по п.1, отличающееся тем, что оно снабжено средством для подачи воздуха к верхнему концу указанного стержня.
5. Устройство по п.1, отличающееся тем, что указанный стержень представляет собой поликапиллярный столбик, выполненный из термостойкого стекла.
6. Устройство по п.1, отличающееся тем, что оно снабжено каналом для подачи анализируемой газовой пробы в зону горения либо для отбора из пламени продуктов неполного сгорания анализируемых проб, проходящим через центральную часть указанного стержня.
7. Устройство по п.2, отличающееся тем, что оно снабжено средством для подачи воздуха к верхнему концу указанного стержня.
8. Устройство по п.7, отличающееся тем, что оно снабжено каналом для подачи анализируемой газовой пробы в зону горения либо для отбора из пламени продуктов неполного сгорания анализируемых проб, проходящим через центральную часть указанного стержня.
9. Устройство по п.2, отличающееся тем, что указанный стержень представляет собой поликапиллярный столбик, выполненный из термостойкого стекла.
10. Устройство по п.2, отличающееся тем, что оно снабжено каналом для подачи анализируемой газовой пробы в зону горения либо для отбора из пламени продуктов неполного сгорания анализируемых проб, проходящим через центральную часть указанного стержня.
11. Устройство по п.7, отличающееся тем, что указанный стержень представляет собой поликапиллярный столбик, выполненный из термостойкого стекла.
12. Устройство по п.11, отличающееся тем, что оно снабжено каналом для подачи анализируемой газовой пробы в зону горения либо для отбора из пламени продуктов неполного сгорания анализируемых проб, проходящим через центральную часть указанного стержня.
13. Устройство по п.3, отличающееся тем, что оно снабжено средством для подачи воздуха к верхнему концу указанного стержня.
14. Устройство по п.13, отличающееся тем, что оно снабжено каналом для подачи анализируемой газовой пробы в зону горения либо для отбора из пламени продуктов неполного сгорания анализируемых проб, проходящим через центральную часть указанного стержня.
15. Устройство по п.3, отличающееся тем, что указанный стержень представляет собой поликапиллярный столбик, выполненный из термостойкого стекла.
16. Устройство по п.3, отличающееся тем, что оно снабжено каналом для подачи анализируемой газовой пробы в зону горения либо для отбора из пламени продуктов неполного сгорания анализируемых проб, проходящим через центральную часть указанного стержня.
17. Устройство по п.13, отличающееся тем, что указанный стержень представляет собой поликапиллярный столбик, выполненный из термостойкого стекла.
18. Устройство по п.17, отличающееся тем, что оно снабжено каналом для подачи анализируемой газовой пробы в зону горения либо для отбора из пламени продуктов неполного сгорания анализируемых проб, проходящим через центральную часть указанного стержня.
19. Устройство по любому из пп.1-18, отличающееся тем, что часть указанной емкости, подлежащая заполнению жидким горючим материалом, заполнена веществом, не создающим при горении ионизированного пламени.
20. Устройство по п.19, отличающееся тем, что веществом, не создающим при горении ионизированного пламени, является муравьиная кислота, сероуглерод, формальдегид или формамид.
21. Устройство по любому из пп.1-18, отличающееся тем, что часть указанной емкости, подлежащая заполнению жидким горючим материалом, заполнена жидким горючим материалом, в котором растворена соль щелочного металла.
22. Устройство по п.21, отличающееся тем, что солью щелочного металла является RbBr, CsBr или КС1 при концентрации 0,001
0,005М.
23. Устройство по любому из пп.1-18, отличающееся тем, что часть указанной емкости, подлежащая заполнению жидким горючим материалом, заполнена веществом, сгорающим с образованием бесцветного пламени.
24. Устройство по п.23, отличающееся тем, что веществом, сгорающим с образованием бесцветного пламени, являются метиловый или этиловый спирты, муравьиная или уксусная кислоты, формамид или ацетамид.
