Приводной ремень газораспределительного механизма
Необходимое оборудование
J-42492 Регулировочный механизм приводного ремня газораспределительного механизма
KM-470-B Угловой индикатор крутящего момента
Процедура снятия
Отсоедините отрицательный кабель аккумулятора.
Отсоедините выходной шланг воздухоочистителя от корпуса дроссельной заслонки.
Отсоедините трубу сапуна от крышки газораспределительного механизма.

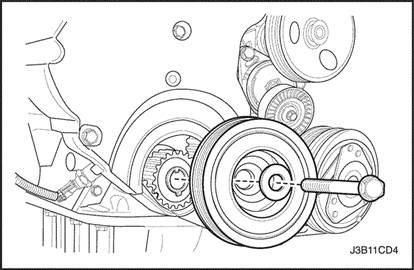

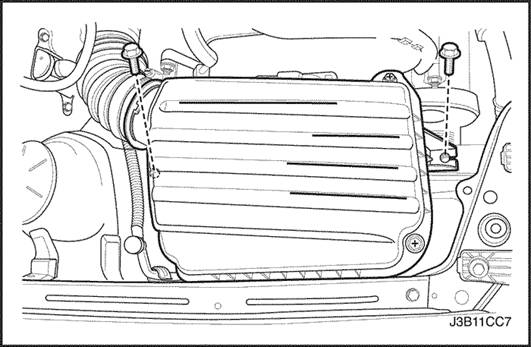

Снимите винты корпуса воздухоочистителя. Снимите корпус воздухоочистителя. Снимите правое переднее колесо. Снимите брызговик ниши переднего правого колеса. Снимите изгибающийся вспомогательный приводной ремень. Снимите винт шкива коленчатого вала. Снимите шкив коленчатого вала.
т
Снимите винты верхней передней крышки приводного ремня газораспределительного механизма
Снимите верхнюю переднюю крышку приводного ремня газораспределительного механизма
Снимите винты нижней передней крышки приводного ремня газораспределительного механизма.
Снимите нижнюю переднюю крышку приводного ремня газораспределительного механизма.
Установите винт шкива коленчатого вала.

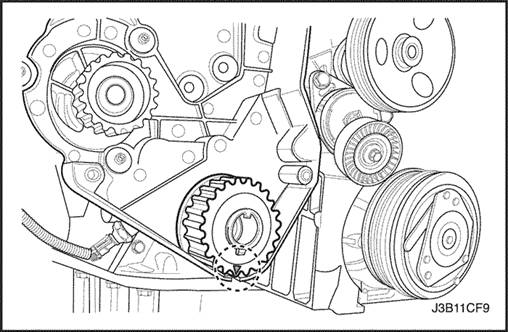

Используя винт шкива коленчатого вала, проверните коленчатый вал по часовой стрелке до совмещения отметки газораспределения шестерни коленчатого вала с насечкой в низу задней крышки приводного ремня газораспределительного механизма.

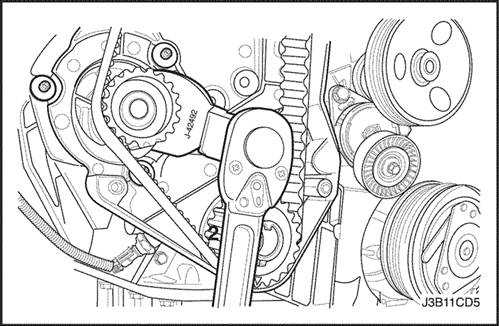

Слегка ослабьте стопорные винты водяного насоса. Используя регулировочный механизм приводного ремня газораспределительного механизма J-42492, проверните водяной насос против часовой стрелки, чтобы ослабить натяжение приводного ремня газораспределительного механизма. Снимите кронштейн правой подвески двигателя.
Снимите приводной ремень газораспределительного механизма.
