Sapphire Radeon HD 5770 и HD 5750: DirectX 11 для простых смертных

Sapphire Radeon HD 5770 и HD 5750: DirectX 11 для простых смертных. Эта осень определенно запомнится всем поклонникам продукции AMD. Совсем недавно, в сентябре, была представлена новая линейка первых в мире DirectX 11 совместимых чипов семейства Evergreen, и новые видеокарты уже можно встретить в российских магазинах. Но компания AMD не собирается останавливаться на достигнутом, и планомерно расширяет линейку продуктов поддерживающих DirectX 11 на примере видеокарт Sapphire Radeon HD 5770 и 5750,(, как говориться топ – это лицо компании, а средний ценовой сегмент – ее достаток). Прежде чем говорить об особенностях новинок, ознакомимся со сводной таблицей, содержащей их технические характеристики:

Модель	4850	4870	4890	5750	5770	5850	5870
Количество потоковых процессоров	800	800	800	720	800	1440	1800
Количество текстурных блоков	40	40	40	36	40	72	80
Количество ROP-блоков	16	16	16	16	16	32	32
Частота ядра GPU, МГц	625	750	850	700	850	725	850
Частота и тип видеопамяти, ГГц	1.9 GDDR3	3.6 GDDR5	3.9 GDDR5	4.6 GDDR5	4.8 GDDR5	4.0 GDDR5	4.8 GDDR5
Разрядность шины видеопамяти, бит	256	256	256	128	128	256	256
Пропускная способность Гбайт\с	60.8	115.2	115.2	73.6	76.8	128	153.6
Объем видеопамяти, Мб	1024\512	1024	1024	1024\512	1024	1024	1024
Версия DirectX	10.1	10.1	10.1	11	11	11	11
Число транзисторов, млн	956	956	959	1040	1040	2150	2150
TDP, Вт	110	150	150	86	108	151	188

Отныне награда “Самая мощная одночиповая плата” будет принадлежать AMD Radeon HD 5870. Вполне закономерно, что теперь цена Radeon HD 4890 должна упасть и плата переместится в средний ценовой сегмент, в котором ему предстоит пробыть с новинками серии 57хх. Так что же выбрать “старый топ” или “новый мидл”?

Безусловно, прямое сравнение Radeon HD 4890 с Radeon HD 5770/5750 не очень правильно, так как Radeon HD 4890 разрабатывался как флагманский ускоритель, Radeon HD 5770/5750 же, как ускорители средней цены.

Но при всем при этом, у Radeon HD 4890 и Radeon HD 5770 много общего, к примеру, одинаковая частота GPU. Правда, организация подсистемы памяти заметно отличается. Несмотря на более скоростные микросхемы у Radeon HD 5770, разрядность шины в два раза меньше, следственно меньше пропускная способность, данный факт напомнит про себя при сверхтяжелых режимах с большим АА и AF. Что касается возможностей функциональных, Radeon HD 5770/5750 наоборот же вне конкуренции, они полностью поддерживают DirectX 11 и ATI Eyefinity. Что же касается Radeon HD 5750 получившей меньшее количество функциональных блоков, и меньшие частоты GPU, то заранее даже непосвященному человеку понятно, что в плане производительности конкурентом Radeon HD 4890 она не станет. Но в функциональном плане она не хуже Radeon HD 5770. Итак, самое время познакомиться с участниками поближе. Видеокарты упакованы в небольшие коробки, на которой написаны все их основные преимущества – DirectX 11, ATI Eyefinity, поддержка CrossFireX конфигураций, поддержка ATI Stream, возможность вывода звука и изображения через HDMI разъем. Платы и аксессуары, входящие в комплект поставки, аккуратно разложены внутри коробки. Общими в комплекте акселераторов от Sapphire являются: инструкция по установке, диск с драйверами, фирменная наклейка Sapphire, мостик CrossFire, переходник с DVI на VGA, переходник питания с Molex на 6-pin PCI-Ex, подарочный сертификат на игру Colin McRae DiRT 2, позволяющий бесплатно загрузить игру через Steam. Видеокарта Radeon HD 5750 выполнена на PCB ярко-синего цвета. Конструкция кулера напоминает Radeon HD 4770 Retail Edition, правда в данном случае кулер выглядит куда эффектней благодаря футуристическим формам и черному глянцевому цвету. На данной плате тепло от GPU отводится алюминиевым радиатором, продувающимся 8-сантиметровым вентилятором. Так же в продаже нестандартное решение Sapphire - Radeon HD 5750 Vapor-X, которая отличается кулером с капиллярным отводом тепла. Принцип работы такой: на поверхность процессора подается влага, которая под воздействием высокой температуры испаряется и отводит внушительную часть тепла. Но сейчас разговор не о Vapor-x, на панели ввода-вывода видеокарт Radeon HD 5750/5770 располагаются два разъема DVI, один HDMI и один Display Port. Микросхемы памяти располагаются по обеим сторонам PCB. Для работы Sapphire Radeon HD 5750/5770 требуется один 6-контактный разъем PCI-Ex. На платах установлена память стандарта GDDR5 производства компании Hynix. Внешне Radeon HD 5770 выглядит как уменьшенная копия Radeon HD 5870. Кожух кулера полностью закрывает лицевую часть PCB. Тепло от GPU переносится через слой термопасты на медное основание радиатора (сам радиатор же из алюминия). Нагретый радиатор остужает поток воздуха, нагнетаемый турбинным вентилятором. Далее нагретый воздух покидает пределы видеокарты через специальные отверстия на задней панели. Рассмотрев наших героев, переходим к практике.

Температуры

Несмотря на увеличение количества транзисторов графического чипа Juniper по сравнению с RV790, переход на 40-нм техпроцесс в новых решениях AMD позволил заметно снизить уровень тепловыделения, что должно хорошо сказаться на рабочей температуре устройств. Замеры температуры GPU проходили на открытом стенде, в трех режимах: Офисная работа, игра в FarCry 2, максимальный прогрев с помощью FurMark.

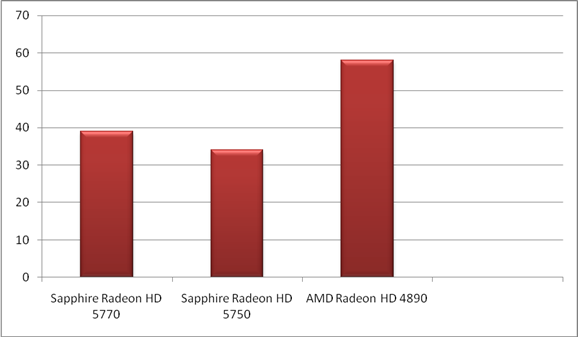

Офисная работа, градусы Цельсия

Новые решения AMD заметно похолодели при переходе на новый техпроцесс. Разница Radeon HD 4890 и Radeon HD 5градусов!

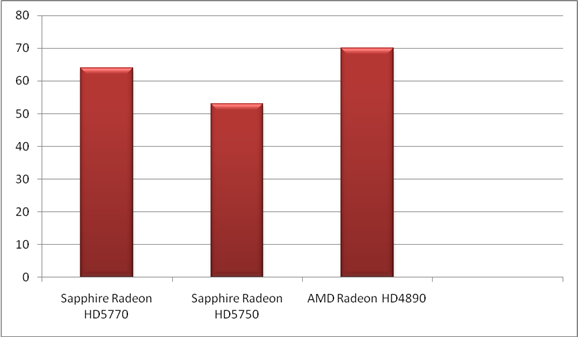

FarCry 2 DX10, 1680x1050, Very High, 4xAA, 16xAF.

Игра в FarCry 2 не сильно разогрела Radeon HD 5770, но при всем при этом на шесть градусов лучше Radeon HD 4890.

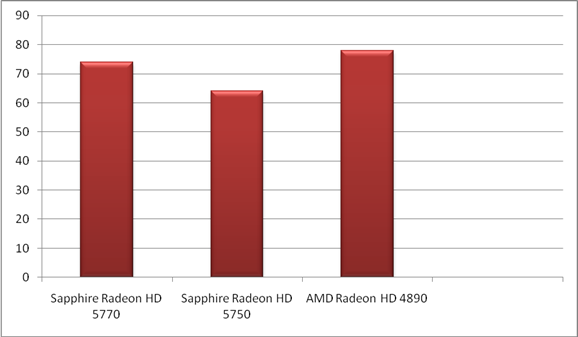

FurMark Stability Test

И наконец максимальный прогрев показал преимущество Radeon HD 5750, в охлаждении конечно. Что касается шума обеих видеокарт, то его нельзя выделить из шума общей системы.

Разгон

Разгон 5770/5750 проводился при помощи утилиты AMD GPU Clock Tool, которая прекрасно определила видеокарты и позволила свободно управлять частотами. Вентиляторы кулеров работали на максимум дабы определить предельно максимальный разгонный потенциал наших глав. героев. Результаты таковы:

·  Sapphire Radeon HD 5770 – 960/5600

·  Sapphire Radeon HD 5750 – 850/4800

В качестве тестового стенда использовался ПК следующей конфигурации:

Центральный процессор	Intel Core i7 950 DO 4.0 GHz
Система охлаждения	TITAN FENRIR
Материнская плата	ASUS P6T DP OS Edition
Оперативная память	DDR 3 Apacer 3x1Gb 1600MHz
Блок питания	IKONIK Vulcan 1200 Вт
Жесткий диск	Samsung 750 Gb
Корпус	IKONIK RA 10X SIM
Операционная система	Vista Home Basic x 64 SP1
Драйвера AMD/NVIDIA	Catalyst 9.9 / Force ware 192.62

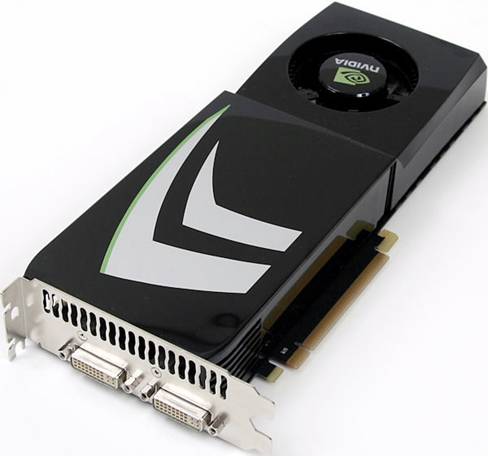

В качестве основного соперника из лагеря NVIDIA в нашем тесте примет участие GeForce GTX 260, поскольку именно этот экземпляр является типичным middle-end решений, об этом говорит не только позиционирование самим производителем, но и сравнение цен.

Тесты

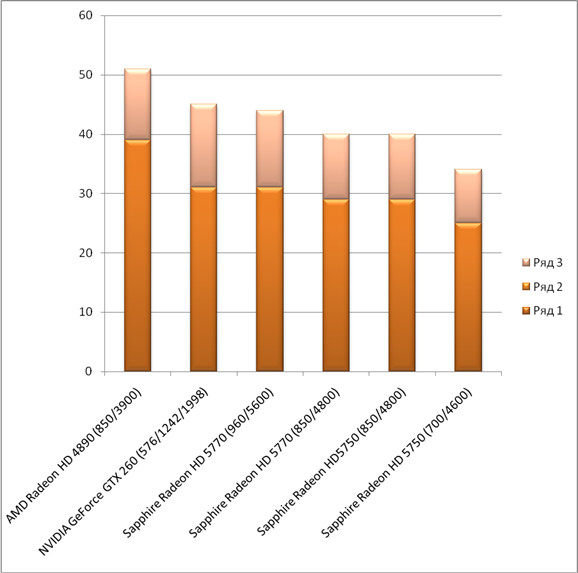

Crysis v 1.2 DX10, 1680x1050, Very High. Fps

Crysis демонстрирует преимущество Radeon HD 4890, который обходит всех как по минимальному так и по среднему количеству fps. Однако, разогнанный Radeon HD 5770 вплотную приближается к Radeon HD 4890. В борьбе с GTX 260, Radeon HD 5770 выглядит уверенней. Radeon HD 5750 с Radeon HD 4890 даже рядом не стоит, разогнанная версия едва подходит к GTX 260.

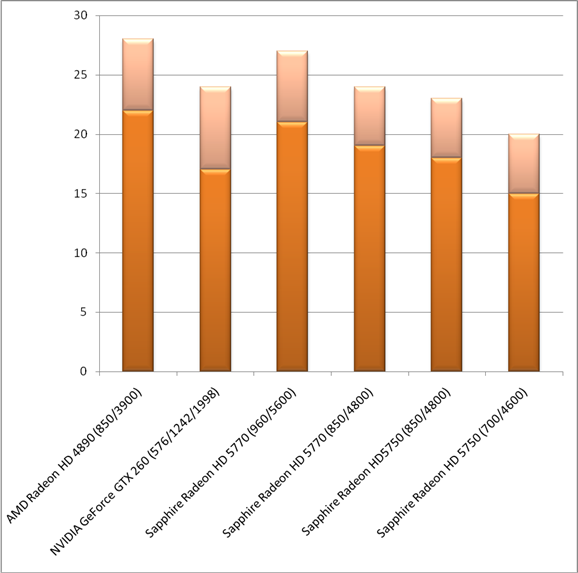

Crysis v 1.2 DX10, 1680x1050, Very High, 4xAA, 16xAF. Fps

В режимах со сглаживанием и анизотропной фильтрацией разница между Radeon HD 5770 и Radeon HD 4890 остается не так велика, как ранее, но при всем при этом Radeon HD 5770 отстает. Зато GTX 260 сдался под натиском Radeon HD 5770!

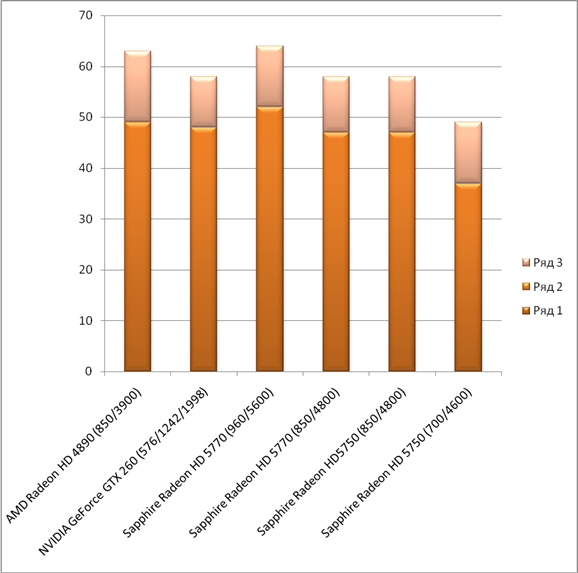

FarCry 2 DX10, Very High, 1680x1050. Fps

Движок FarCry 2 демонстрирует нам отставание Radeon HD 5770 от Radeon HD 4890 везде. Лишь с разгоном Radeon HD 5770 приближается к Radeon HD 4890 . Интересен тот факт, что Radeon HD 5770 идет практически наравне с GTX 260. Стоит отметить что несмотря на отставание Radeon HD 5770 обеспечивает комфорт.

FarCry 2 DX10, 1680x1050, Very High, 4xAA/16xAF. Fps

Включение сглаживания и анизотропной фильтрации больно бьет по Radeon HD 5770/5750 теперь уже не скажешь о равенстве с GTX 260. Вот оно негативное влияние малой ПС памяти, к сожаленью на таких настройках с комфортом не поиграешь как на Radeon HD 5770, так и на Radeon HD 5750.

В NFS: Shift, GTX 260 показывает себя с хорошей стороны (Ageia PhysX нарисовалась, называется) – плата от NVIDIA обошла всех конкурентов! Но это еще не все, Shift не перестает нас удивлять – за GTX 260 идет Radeon HD 5770, КОТОРАЯ ОБОШЛА Radeon HD 4890, ПРИЧЕМ ВО ВСЕХ РАЗРЕШЕНИЯХ!!! К сожаленью Radeon HD 5750 не добилась такого результата.

Выводы

Radeon HD 5770/5750 вышли на полки магазинов совсем недавно. Изучив эти решения на примере плат от Sapphire, мы можем записать им плюс в поддержку новых технологий, холодный нрав и тихую систему охлаждения. Тем не менее, успех среди потребителей будет определяться по трем признакам: качество, доступность, цена. Последний фактор, зачастую решающий у Radeon HD 5770/5750 в порядке, они стоят 7000/5000 рублей, так что можно сделать вывод, что видеокарты являются весьма приличным выбором за свои деньги.

P. S Следующая статья будет про ATI Radeon HD 5970, два процессора, 4.30 млрд. транзисторов, 3200 потоковых процессоров, 2 Гб GDDR5, 4000МГц, TDP - около 400Вт, 25-30 тыс. рублей. Что может быть лучше?

·  Частота ядра: 576 МГц

·  Техпроцесс: 65 нм

·  Частота ПП: 1242 МГц

·  Тип, объем памяти: GDDR3, 896 Мб

·  Частота памяти: 1998 МГц

·  Шина данных: 448 бит

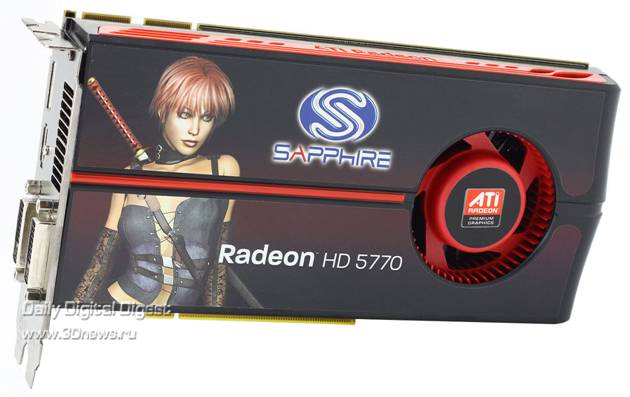

Sapphire Radeon HD 5770 – один из главных героев нашего теста. Всю информацию ищите в тексте.

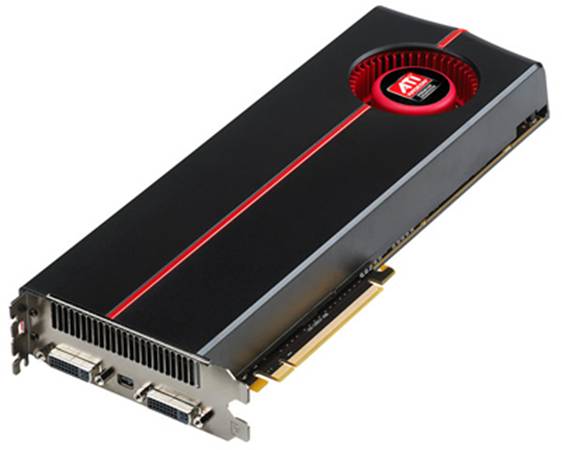

Radeon HD 5970 – на данный момент самая мощная плата в мире (не считая эксклюзивных видеокарт).

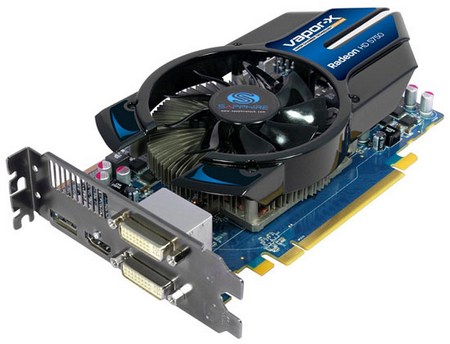

Sapphire Radeon HD 5750 Vapor-X оснащена продвинутой системой охлаждения. Это очень увеличивает разгонный потенциал, но за это добро стоит заплатить.

Sapphire Radeon HD 5750 – один из главных героев нашего теста. Информацию ищите в тексте.

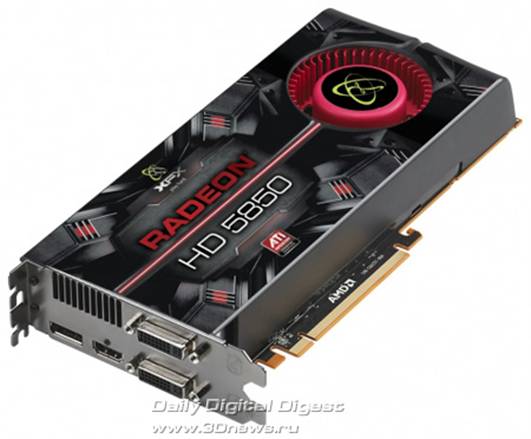

Radeon HD 5850 – слегка урезанная версия Radeon HD 5870, но все же отлично выполняющая свою задачу.

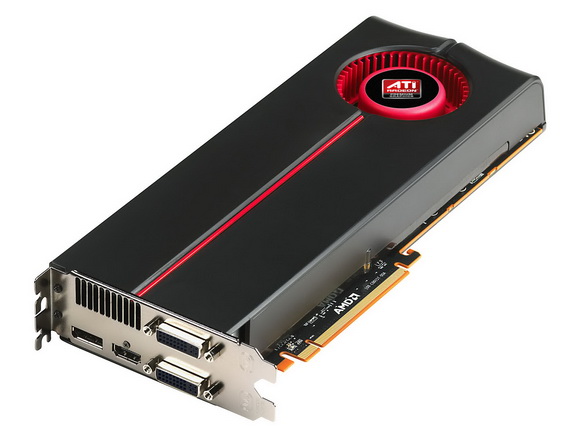

ATI Radeon HD 5870 – плата high-end класса, выдает отличную производительность за, относительно, небольшие деньги.

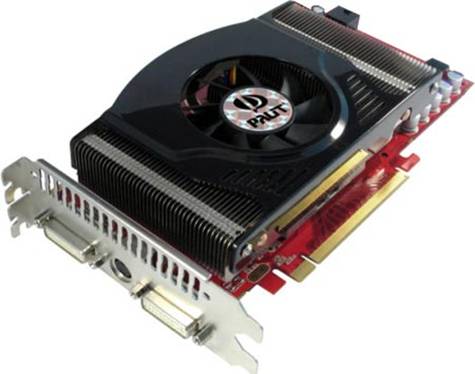

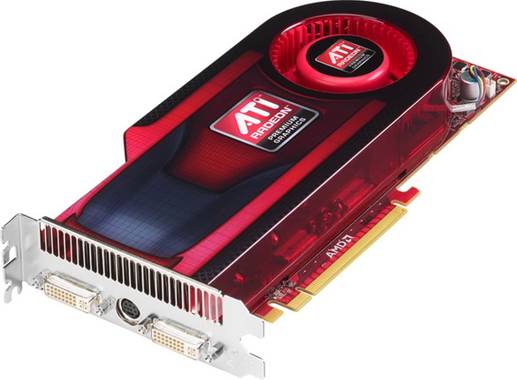

Radeon HD 4890 – плата топ класса, но стремительно стареет.

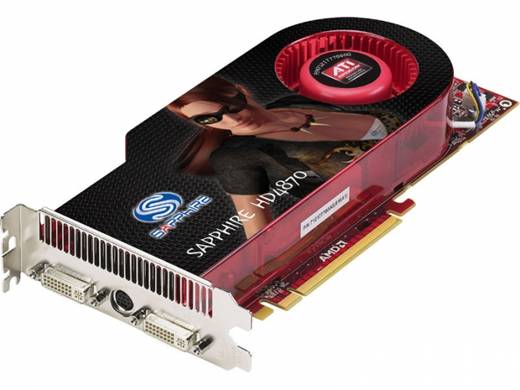

Sapphire Radeon HD 4870 – плата равносильная Radeon HD 5770, но без поддержки DirectX 11 и прочих новшеств.

Radeon HD 4850 – дешевая, относительно староватая плата, но если тратить серьезные деньги на плату не получается, а переходить на DirectX 11 нет желания, то это будет вполне хорошим выбором за свои деньги.
