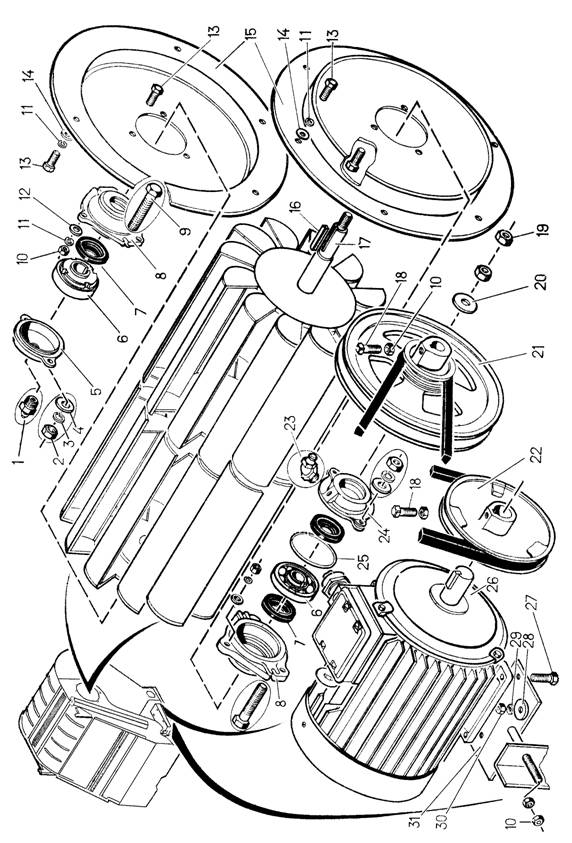

Рис. 11. МПО 50.04.000. Воздушная часть
Лист 2
Шифр ОКП | № позиции на рис. | Обозначение | Кол-во в узле | Наименование |
47 7 | 31 | МПО 50.04.010 | 1 | Тяга |
47 7 | 17 | МПО 50.04.080 | 1 | Вентилятор |
22 | МПО 50.04.101 | 1 | Шкив | |
47 7 | 21 | МПО 50.04.102 | 1 | Шкив |
47 7 | 15 | МПО 50.04.403 | 2 | Фланец |
47 7 | 18 | ОВБ 6335-01 | 3 | Винт |
8 | Н026.087 | 2 | Корпус подшипника | |
24 | Н026.164 | 1 | Крышка подшипника | |
5 | Н026.227 | 1 | Крышка подшипника | |
25 | Н026.505 | 1 | Кольцо распорное | |
6 | 11207 | 2 | Подшипник | |
26 | АИР 132 М6УЗ P=7,5 кВт n=1000 об/мин | 1 | Двигатель | |
7 | 1.2-35х58-1 | 6 | Манжета | |
1 | 1.3 УХЛ 1 | 3 | Масленка | |
23 | 2.3.45 УХЛ 1 | 1 | Масленка | |
9 | М8х40 | 9 | Болт | |
13 | М10х30 | 24 | Болт | |
27 | М12х40 | 4 | Болт | |
2 | М8 | 42 | Гайка | |
10 | М10 | 18 | Гайка | |
30 | М12 | 4 | Гайка | |
19 | М16 | 2 | Шайба | |
3 | 8.65Г | 41 | Шайба | |
11 | 10.65Г | 26 | Шайба | |
29 | 12.65Г | 4 | Шайба | |
4 | 8.02 | 47 | Шайба | |
12 | 10.02 | 15 | Шайба | |
14 | 10.02 ГОСТ 6958-8 | 14 | Шайба | |
28 | 12.02 ГОСТ 6958-78 | 4 | Шайба | |
20 | 16х3.02 ГОСТ 6958-78 | 1 | Шайба | |
16 | 2-10х8х63 | 1 | Шпонка |

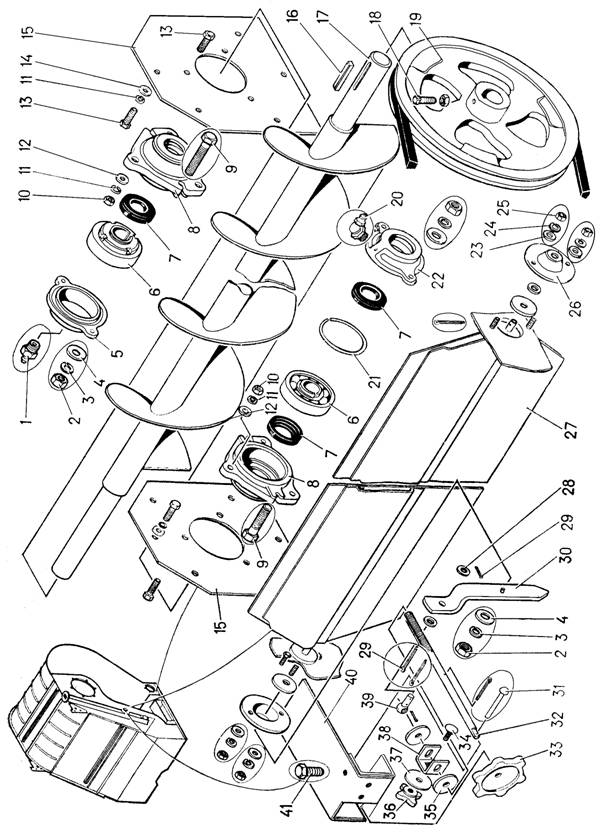

Рис. 12. МПО 50.04.000. Воздушная часть
Лист 3
Шифр ОКП | № позиции на рис. | Обозначение | Кол-во в узле | Наименование |
47 7 | 17 | МПО 50.04.090 | 1 | Шнек |
47 7 | 27 | МПО 50.04.110 | 1 | Заслонка |
47 7 | 36 | ОВБ 82 | 1 | Гайка |
47 7 | 19 | МПО 50.04.105 | 1 | Шкив |
47 7 | 15 | МПО 50.04.402 | 2 | Накладка |
47 7 | 26 | МПО 50.04.405 | 2 | Заглушка |
47 7 | 37 | МПО 50.04.409 | 2 | Шайба |
47 7 | 30 | МПО 50.04.463 | 1 | Стрелка |
47 7 | 40 | МПО 50.04.464 | 1 | Крышка |
47 7 | 38 | ОВБ 5254 | 1 | Упор |
47 7 | 32 | МПО 50.04.603 | 1 | Ось |
47 7 | 39 | ОВФ 03.6025 | 1 | Гайка специальная |
47 7 | 18 | ОВБ 6335-01 | 3 | Винт |
47 7 | 33 | ОВИ 03.003 | 1 | Маховик |
47 7 | 35 | СММ 03.009 | 4 | Прокладка |
8 | Н026.087 | 2 | Корпус подшипника | |
22 | Н026.164 | 1 | Крышка подшипника | |
5 | Н026.227 | 1 | Крышка подшипника | |
21 | Н026.505 | 1 | Кольцо распорное | |
6 | 11207 | 2 | Подшипник | |
7 | 1.2-35х58-1 | 6 | Манжета | |
1 | 1.3.УХЛ 1 | 3 | Масленка | |
20 | 2.3.45УХЛ 1 | 1 | Масленка | |
41 | М8х16 | 31 | Болт | |
9 | М8х40 | 9 | Болт | |
13 | М10х30 | 24 | Болт | |
34 | М10х35 ГОСТ 7802 | 1 | Болт | |
25 | М6 | 4 | Гайка | |
2 | М8 | 42 | Гайка | |
10 | М10 | 18 | Гайка | |
24 | 6.65Г | 4 | Шайба | |
3 | 8.65Г | 41 | Шайба | |
11 | 10.65Г | 26 | Шайба | |
23 | 6.02 | 4 | Шайба | |
4 | 8.02 | 47 | Шайба | |
12 | 10.02 | 15 | Шайба | |
28 | 12.02 | 8 | Шайба | |
14 | 10.02 ГОСТ 6958 | 14 | Шайба | |
16 | 2-10х8х56 | 1 | Шпонка | |
29 | 2,5х20 | 15 | Шплинт | |
22 | 4х28 | 2 | Шплинт | |
31 | 5х36 | 1 | Шплинт |
|
