Приточно-вытяжные установки ALBATROS S30REL, S30RWL (Flexit)

Приточно-вытяжные установки ALBATROS S30REL, S30RWL
(Flexit)

  В стандартную комплектацию установок серии Albatros входят: нагреватель водяной или электрический, комплект фильтров класса EU7, приточный и вытяжной вентиляторы, рекуператор и приборы автоматики. Компактные корпуса приточно-вытяжных установок и низкий уровень шума позволяют использовать их для обустройства систем вентиляции в помещениях небольших объемов: квартирах, магазинах, офисах, мастерских и т. д.
  Главной технической особенностью установок Flexit является встроенная автоматическая система защиты пластинчатого рекуператора от обмерзания Thermoguard. Она позволяет исполь зовать установку при низких температурах наружного воздуха и высокой влажности вытяжного воздуха, когда существует опасность обмерзания пластинчатых рекуператоров. Flexit решает эту проблему, используя запатентованную систему Thermoguard, обеспечивающую работу установки в широких климатических условиях, включая сильные холода.
  Плата управления снабжена дополнительной функцией, которая вместе с Thermoguard позволяет установкам работать в холодное время года. Система Thermoguard состоит из датчика температуры/влажности и электронной системы автоматического управления. Датчик температуры/влажности установлен в рекуператоре, где и контролируетсятем пература и влаж ность.
  Совокупность этих двух параметров по представлению Flexit все гда гарантирует наиболее оптимальную работу блока. Обмерзание возможно только, когда одновременно присутствуют влага и холод. Система защиты срабатывает по сигналу об обмерзании и осуществляет байпассирование приточного воздуха в обход пластинчатого рекуператора. Если мощности нагревателя становится недостаточно для поддержания заданной температуры, система автоматически снижает производительность приточного вентилятора. Когда опасность устранена, установка продолжает работать в штатном режиме.

Установка
  Установки можно монтировать только в стационарном положении. Установки легко подсоединяются к воздуховодам круглого или прямоугольного сечения. При монтаже необходимо обеспечить доступ для сервисного обслуживания оборудования и замены фильтров.
Внимание! Для предотвращения размораживания водяных нагревателей необходимо установить на воздуховодах, соединяющих установки с наружным воздухом, остечные клапаны.

Управление
  Установки оснащены электронными контроллерами SP400, которые осуществляют управление режимами работы установок Albatros и отличаются широкими функциональными возможностями управления и индикации состояния установок, а также простой настройкой.
  Контроллер SP 400 для приточно-вытяжных установок Albatros позволяет выбирать оптимальные параметры работы вентиляционных установок: производительность вентиляторов и работу воздухонагревателя. SP 400 допускает двухступенчатое управление вентиляторами. Светодиоды на его передней панели наглядно отображают текущее состояние системы, а также сигнализируют об аварийной ситуации.

Защита двигателя и теплообменника
  Все двигатели защищены встроенными термоконтактами с автоматическим перезапуском или автоматической защитой по току. Электронагреватели установок оснащены двухступенчатой защитой от перегрева. Первая ступень срабатывает при температуре воздуха 65°С, а вторая ступень при 80°С, оба датчика перезапускаются вручную. Для водяного нагревателя предусмотрена защита от размораживания по температуре обратной воды.

Аксессуары
  Летний блок, обратные клапаны, заслонки с электроприводом, трехходовой регулирующий вен тиль для водяного нагревателя и др. вентиляционные принадлежности.

1. - Приточный вентилятор  2. - Вытяжной вентилятор  3. - Приточный фильтр  4. - Вытяжной фильтр  5. - Роторный рекуператор  6. - Нагреватель электрический/водяной  7. - Термостат защиты от возгорания  8. - Датчик приточного фильтра  9. - Датчик вытяжного фильтра  10. - Отсек автоматики

Технические характеристики Тип установки ALBATROS S30REL S30RWL  Напряжение  В/Гц/ф 400/50/3 400/50/3  Макс. мощн. нагревателя  кВт 15,0 58,2*  Мощн. вентиляторов  Вт 2x1650 2x1650  Макс. потребляемая мощн.  кВт 18,85 3,85  Макс. производительность  м3/ч 3350 3350  Вес  кг 319 319  Пульт управления SP400 SP400 * Для температуры воды 80/60°С

ALBATROS S30REL		1. - Наружный воздух  2. - Подаваемый воздух  3. - Удаляемый воздух  4. - Выбрасываемый воздух  W. - Пластинчатый рекуператор  В1. - Приточный вентилятор  В2. - Вытяжной вентилятор  F1. - Приточный фильтр  F2. - Вытяжной фильтр  BT. - Термостат защиты от возгорания  OT. - Термостат защиты от перегрева  VE. - Нагреватель электрический/водяной  T2. - Датчик температуры приточного воздуха  T3. - Датчик температуры обратной воды  T4. - Датчик температуры вытяжжного воздуха  T5. - Датчик температуры наружного воздуха  SP3. - Заслонка байпаса  FV1. - Датчик приточного фильтра  FV2. - Датчик вытяжного фильтра  TV1. - Датчик вентилятора
ALBATROS S30RWL

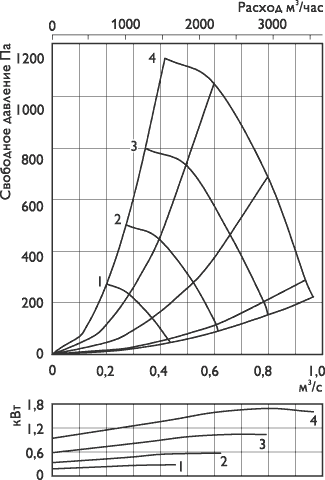

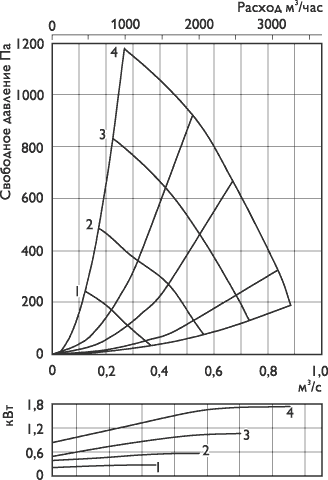

ALBATROS S30REL приток	ALBATROS S30REL вытяжка
ALBATROS S30RWL приток	ALBATROS S30RWL вытяжка

Скорость вентилятора 4 3 2 1 Установка на пульте в % 100 80 60 40 П - приточный вентилятор Заводское подключение П/В – – П/В В - вытяжной вентилятор

Монтаж

· Все установки поставляются в полностью собранном виде и готовые к подключению.

· Электрическое подключение и монтаж должны выполняться только квалифицированным персоналом в соответствии с инструкцией по монтажу.

· Электрические параметры должны соответствовать спецификации на табличке установки.

· Вся электропроводка и соединения должны быть выполнены в соответствии c правилами техники безопасности.

· Электрическое подключение должно выполняться в соответствии со схемой подключения, приведённой на клеммной коробке, согласно маркировке клемм.

· Установки должны быть заземлены.

· Установки должны быть установлены в соответствии с направлением потока воздуха.

· Установки должны быть смонтированы таким образом, чтобы имелся доступ для безопасного обслуживания.

Условия работы

· Установки не должны эксплуатироваться во взрывоопасных помещениях, недопустимо соединение с дымоходами.

· Установки не допускается использовать для перемещения взрывчатых газов, пыли, сажи, муки и т. п.

· Установки предназначены для непрерывной работы. Не рекомендуется производить частое включение и выключение вентиляторов.

· Проблемы, связанные с шумом, могут быть устранены с помощью использования шумоглушителя (один из поставляемых аксессуаров).
Обслуживание
Единственное требуемое обслуживание — очистка. Рекомендуется проводить осмотр и очистку фильтра каждый месяц, вентилятора каждые шесть месяцев непрерывной эксплуатации для предотвращения разбалансировки или преждевременного выхода из строя вентилятора.
Перед обслуживанием убедитесь, что

· Прекращена подача напряжения.

· Рабочее колесо вентилятора полностью остановилось.

· Двигатель и рабочее колесо вентилятора полностью остыли.
При очистке установки

· Не используйте агрессивные моющие средства, острые предметы и устройства, работающие под высоким давлением.

· Следите, чтобы не нарушилась балансировка рабочего колеса вентилятора и отсутствовали его перекосы.

· В случае ненормально высокого шума работы вентилятора проверьте рабочее колесо на перекос.

· Подшипники, в случае повреждения, подлежат замене.
В случае неисправности

· Проверить, поступает ли напряжение на установку.

· Отключить напряжение и убедиться, что лопасти вентилятора не заблокированы и не сработала защита по току.

· Проверить подключение конденсатора. Если после проверки установка не включается или срабатывает защита вентилятора или нагревателя, свяжитесь с вашим поставщиком.

· В случае возврата установки — очистить фильтр, ротор рекуператора, лопасти и двигатель вентилятора; соединительные провода не должны иметь повреждений; обязательно наличие письменного описания неисправности — заявления.

Последнее обновление 02.09.11
Оборудование постоянно совершенствуется, поэтому возможны изменения
в спецификациях тех или иных моделей без предварительного уведомления.
