БЛОК МОБИЛЬНЫЙ МБ-05 Руководство по эксплуатации | |
| |
| НТКФ «Си-Норд», Россия |
Санкт-Петербург 2006 | |
Содержание
1 Назначение. 2
2 Краткие сведения о конструкции и технических характеристиках. 2
3 Подготовка изделия к работе. 4
4 Включение изделия. 5
5 Установка изделия. 6
7 Выключение изделия. 7
8 Хранение изделия. 7
1 Назначение
Мобильный блок МБ-05 (торговое название «НЕВИДИМКА»), в дальнейшем – изделие, предназначен для размещения на транспортном средстве (ТС) с целью определения его текущего местоположения (координат) и последующей их передачи с помощью SMS – сообщений в центр мониторинга (ЦМ).
2 Краткие сведения о конструкции и технических характеристиках
Изделие полностью автономно, не требует никаких подключений к электрооборудованию ТС и может быть оперативно установлено на металлических деталях кузова благодаря магнитному основанию корпуса изделия (см. рисунок 1).
Питание изделия осуществляется от трех алкалиновых (щелочных) марганец-цинковых гальванических элементов типоразмера ААА с суммарным номинальным напряжением в 4,5 В. Рекомендуемый тип устанавливаемых в изделие элементов питания – DURACELL TURBO (ААА alkaline MN2400).
Масса изделия с установленными элементами питания - не более 350 г.
Корпус изделия имеет пылевлагозащитное исполнение и допускает работу изделия при любых погодных условиях в диапазоне температур от минус 25 ºС до плюс 50 ºС.
Расчетное время автономной работы модуля в указанном диапазоне температур при установленном 10-ти минутном периоде передачи сообщений в случае непрерывного движения ТС – не менее 48 часов. При стоянке ТС в целях экономии ресурса батарей сообщения целесообразно передавать с большим, чем при движении интервалом. Прогнозируемая автономность изделия при суммарной продолжительности стоянки ТС восемь часов в сутки, при 10-ти минутном периоде передачи сообщений в движении, при 2-х часовом периоде передачи при стоянке и при использовании свежего комплекта гальванических элементов – не менее трех суток.
Точность определения положения транспортного средства на открытых пространствах составляет ± 80 метров в 95 % навигационных измерений. При эксплуатации изделия в условиях тесной городской застройки указанная точность может ухудшаться из-за наличия отраженных сигналов системы GPS, воспринимаемых установленным в изделии приемником повышенной чувствительности uBlox LEA - 4H.

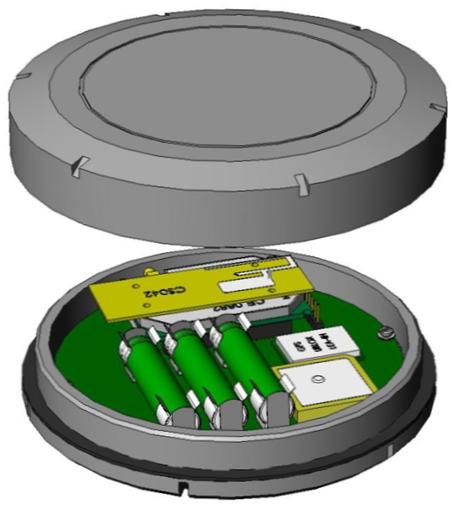

Рисунок 1 – Вид изделия со снятой крышкой
3 Подготовка изделия к работе
Для передачи SMS - сообщений в изделие должна быть установлена SIM - карта выбранного оператора связи с балансом средств, достаточным для передачи не менее 300 сообщений (это расчетное значение трафика на трехдневный период с указанной выше интенсивностью). При выборе оператора в первую очередь следует руководствоваться территорией покрытия устойчивой мобильной связью стандарта GSM в регионе, где предполагается эксплуатация изделия.
Для подготовки имеющейся SIM – карты к работе необходим любой сотовой телефон стандарта GSM.
Обязательным условием является прописка на SIM – карте номера SMS – центра оператора связи.
В первую очередь следует убедиться в отсутствии каких-либо SMS - сообщений, хранящихся на SIM - карте, в противном случае эти сообщения следует удалить.
Далее на SIM – карте должен быть установлен новый PIN – код. Его значение одинаково для всех SIM – карт, эксплуатируемых с МБ-05: 0505.
После этого на мобильном телефоне стандарта GSM, в который вставлена подготавливаемая SIM - карта, необходимо создать SMS – сообщение и сохранить его. В тексте сообщения содержатся три параметра, определяющие работу изделия:
- телефонный номер ЦМ в международном формате,
- период передачи сообщений в минутах при движении ТС, минимально задаваемое значение – одна минута,
- период передачи сообщений в минутах при стоянке ТС, минимально задаваемое значение – одна минута.
Перечисленные три параметра записываются в тело сообщения через две запятые.
Пример задания параметров работы изделия (набираемый и сохраняемый текст SMS - сообщения): +,10,120
Подготовленную описанным образом SIM – карту устанавливают в изделие. Для этого с помощью двух технологических ключей, входящих в комплект поставки изделия и вставляемых в пазы крышки и основания корпуса, следует его раскрутить, вывернуть два винта крепления платы к его нижней части и установить SIM – карту в держатель, расположенный на нижней стороне платы.
При последующей установке платы в корпус ее следует сориентировать так, чтобы расположенные на обратной стороне платы напротив держателя SIM-карты фототранзистор (с маркировкой VT8) и красный светодиод (с маркировкой HL2) оказались над светопрозрачным окном корпуса. С наружной стороны корпуса окно должно быть заклеено непрозрачным скотчем во избежание засветки фототранзистора после фиксации платы в корпусе.
В целях предотвращения возможного разряда гальванических элементов их установку в изделие следует производить не более чем за сутки до начала его эксплуатации. При установке батарей следует строго соблюдать полярность, указанную на плате рядом с их пружинными держателями.
После установки гальванических элементов на основании корпуса размещают уплотнитель, выполненный в виде резинового кольца, и навинчивают крышку. Окончательную затяжку резьбового соединения производят с помощью двух технологических ключей. От качества затяжки резьбового соединения может зависеть герметичность корпуса изделия.
4 Включение изделия
Включение изделия в работу следует производить за несколько минут до его установки на ТС.
С этой целью на нижней поверхности корпуса (в зоне расположения кольцевых магнитов) следует приоткрыть светопрозрачное окно, заклеенное скотчем, и сориентировать корпус изделия для кратковременного (до десяти секунд) освещения его внутреннего фототранзистора. Подтверждением включения изделия в работу должны служить две кратковременные вспышки его внутреннего красного светодиода в течение одной секунды, наблюдаемые сквозь светопрозрачное окно корпуса. В течение следующей минуты будет происходить инициализация модема изделия и перезапись параметров из SIM - карты в память контроллера. Если рабочие параметры, заданные на SIM-карте, корректны, и GSM-модем зарегистрировался в сети оператора сотовой связи, то последуют три вспышки красного светодиода, наблюдаемые сквозь светопрозрачное окно корпуса, в противном случае последует одна его вспышка, информирующая о выключении изделия из-за невозможности его дальнейшей работы. В таком случае следует закрыть светопрозрачное окно и повторить попытку включения изделия, но не раньше, чем через одну минуту после единичной вспышки светодиода, и желательно в другом месте, отстоящем на несколько метров от первоначального (если невозможность включения была обусловлена неблагоприятными условиями связи с базовой станцией).
После получения подтверждения о включении изделия (после трех вспышек светодиода) окно корпуса изделия должно быть обязательно закрыто (заклеено).
При необходимости включения изделия в темное (ночное) время суток уровня внешней освещенности может быть недостаточно для срабатывания фототранзистора. В таком случае его следует принудительно осветить, например лучом фонарика, лазерной указки или просто зажженной спичкой до получения ответного светового подтверждения о включении.
5 Установка изделия
Изделие предназначено для установки на горизонтальные поверхности металлических деталей кузова ТС. Его ориентация в горизонтальной плоскости – произвольная. Единственным ограничением на место установки является открытость пространства непосредственно над его крышкой (отсутствие экранирования) для возможности приема сигналов от спутников системы GPS. При установке следует убедиться в надежности крепления и невозможности сползания изделия по наклонной поверхности в результате длительных вибраций и тряски.
От условий обсервации спутников GPS в месте установки изделия во многом зависит продолжительность его автономной работы. Так, включение GPS-приемника происходит каждый раз по истечении одного из двух заданных временных интервалов (в зависимости от выявления факта движения ТС) на время, необходимое для определения координат, но не более, чем на пять минут. Если условия обсервации неблагоприятны, то суммарная продолжительность работы приемника увеличивается, что влечет за собой более интенсивный разряд батарей.
6 Эксплуатация изделия
После включения изделия, примерно через одну минуту, в целях подтверждения его запуска в работу, в адрес ЦМ отправляется первое сообщение. Координаты в этом сообщении имеют нулевое значение из-за «холодного» старта GPS – приемника. В дальнейшем, в целях энергосбережения, отправка SMS – сообщений производится только в случае валидности (достоверности) координат.
В каждом отправляемом сообщении содержится следующая информация:
- дата (год, месяц, день);
- время (час, минуты, число десятков секунд);
- широта (в тысячных долях угловой минуты с учетом полушария);
- долгота (в тысячных долях угловой минуты с учетом полушария);
- индекс валидности координат (DOP).
При нахождении ТС вне зоны действия сотовой связи изделие сохраняет в своей памяти координатно-временной отсчет (при условии валидности вычисленных координат). При наступлении времени передачи следующего отсчета вместе с новым передается(ются) и предыдущий(ие), неотправленный(ые) ранее отсчет(ы).
Максимальное число сохраняемых в буфере изделия отсчетов – десять, далее вновь поступивший отсчет заменяет самый поздний из числа неотправленных. Максимальное число отсчетов, передаваемых в одном SMS - сообщении, равно десяти.
Длительность автономной работы изделия, в основном, определяется двумя параметрами: суммарной продолжительностью движения ТС и установленным периодом передачи при движении. Работа изделия автоматически прекращается при снижении суммарной ЭДС гальванических элементов до величины в 3,3 В.
В процессе эксплуатации изделия при каждой замене источников питания следует контролировать состояние резинового уплотнительного кольца и, при необходимости, его заменить.
7 Выключение изделия
Изделие может быть выключено не ранее, чем через 30 секунд после завершения процедуры его включения (затемнения светопрозрачного окна в корпусе).
Процедура выключения аналогична процедуре включения, за исключением числа наблюдаемых вспышек встроенного красного светодиода: выключение сопровождается его единственной вспышкой.
8 Хранение изделия
В выключенном состоянии среднее значение тока, потребляемого изделием от установленных гальванических элементов, составляет 1,5 мА. После выключения изделия и при отсутствии необходимости его использования в ближайшее время следует с помощью технологических ключей раскрутить корпус и вынуть батареи.
Рекомендуется одноразовое использование элементов питания с последующей их заменой после каждого демонтажа модуля вне зависимости от продолжительности его работы или величины фактического разряда гальванических элементов.
Длительное хранение изделия должно производиться без установленных элементов питания в сухих помещениях при температурах от минус 25 ºС до плюс 50 ºС.
СЛГК.468239.012-02 РЭ(02)
