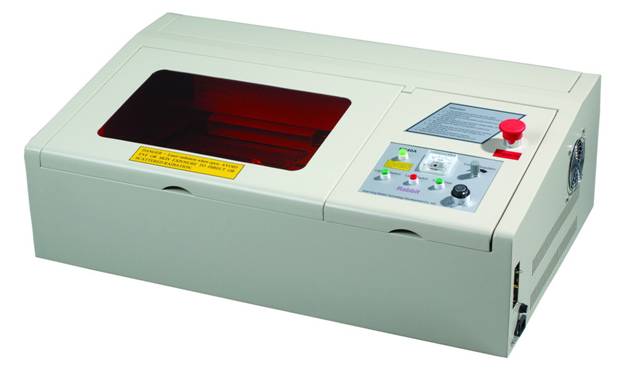

HX 40 A/40 B/3040, Серия mini

Серия mini

HX 40 A/40 B/3040

мини модели лазерных граверов являются универсальными для нанесения штампов и печатей, а так же для обработки деталей небольших размеров. Идеальны для использования в небольших помещениях.

Описание:

Лазерные граверы серии mini имеют автоматизированный контроль и высокую точность изготовления продукции. Лазерные граверы широко применяются в изготовлении печатей и штампов, подарочной, сувенирной, рекламной продукции и т. д.

Лазерные граверы моделей НХ 40А, НХ 40В и НХ 3040, широко применяемые в изготовлении печатей, штампов и сувенирной продукции, являются самыми недорогими из всех лазерных граверов, предлагаемых на российском рынке. Лазерные граверы НХ 40А и НХ 40В имеют рабочее поле 200х220 мм, а у НХ 3040 оно увеличено до 300х420 мм. Благодаря компактности лазерных граверов возможно их использование в небольших мастерских и офисных помещениях.

Применение лазера СО2 на представленном лазерном оборудовании позволяет обрабатывать любые неметаллические поверхности (дерево, оргстекло, пластик, камень (натуральный и искусственный), резина, кожа и др.). Более подробно о технологиях обработки материалов на серии mini смотрите в разделе Технологии.

Мощность лазера можно регулировать как на самом лазерном гравере, так и через программное обеспечение. При этом мощность влияет только на производительность лазерного гравера, то есть на данных моделях по сравнению с более мощными лазерными граверами можно обрабатывать те же материалы, но с меньшей скоростью.

Высокое разрешение лазерных граверов(1000 dpi) позволяет обрабатывать детали с большой точностью и наносить лазерную гравировку мелких изображений.

Лазерные граверы и навесное оборудование работает от 220 V.

Лазерные граверы оборудованы подсветкой рабочей части.

На крышке лазерного гравера установлено затонированное стекло, защищающее от лазерного излучения.

Модель	HX 40A/НХ 40 В	HX 3040
Рабочая поверхность, мм	220х200	300х420
Мощность лазера, Вт	40	40
Скорость гравирования, мм/с	100	120
Глубина гравировки, мм	1,2	1,5
Максимальная глубина резки (акрил), мм	3	3
Разрешение, мм	0,025	0,0254
Точность позиционирования, мм	0,01	0,01
Минимальный размер гравирования букв, мм	1х1	1х1
Глубина опускания стола, мм	60	80
Рабочая температура, °С	10-45	10-45
Программное обеспечение	Newlydraw (в комплекте)	Newlydraw (в комплекте)
Поддерживаемые форматы	PLT, DXF, BMP, JPG, GIF, PNG, WMF, ICO	PLT, DXF, BMP, JPG, GIF, PNG, WMF, ICO
Интерфейс	Centronics/USB	Centronics
Гравировка цилиндрических поверхностей	нет	нет
Способ охлаждения лазера	водяное охлаждение	водяное охлаждение
Срок службы лазерной трубки, ч
Фокусное расстояние, мм	50	50
Электропитание	220V±10% 50HZ	220V±10% 50HZ
Габаритные размеры, мм	810х510х265	1100х700х325
Масса, кг	40	61

Удобная панель управления лазерным гравером обеспечивает плавную настройку мощности лазера, включение/выключение подсветки рабочей поверхности, а так же защиту от несанкционированного доступа к машине

Установленная в лазерном гравере лазерная трубка СО2 имеет мощность 40 Вт, гарантированное время работы которой при максимальной мощности 1000 часов.



В лазерном гравере удобная настройка отражающих линз с помощью регулировочных болтов



Интерфейс подключения лазерного гравера centronics, для лазерного гравера НХ 40 В предусмотрено подключение по USB кабелю.

У всех лазерных граверов есть защита от перепадов напряжения в электросети, дополнительное подключение к заземлению.

Внешний вид рабочего поля лазерного гравера НХ3040

Рабочее поле лазерного гравера НХ-3040 сделано из ячеистого алюминия. Имеет ручную подъемно-опускающуюся платформу с высотой подьема 80 мм. Размер рабочего стола 420-300 мм

Внешний вид рабочего поля лазерного гравера НХ40А/40 В

Размер рабочего стола 220-200 мм, имеет ручную подъемно-опускающуюся платформу с высотой подьема 60 мм

Оптическая система

Оптическая система лазерного гравера состоит из лазерной трубки, трех отражающих зеркал и одной фокусирующей линзы.

Лазерная трубка заряжена смесью газов СO2-N2-He, имеет максимальную мощность 40Вт и длину волны 10,6 мкм. В лазерном гравере используются три линзы отражения и одна фокусная линза. Линзы отражения закреплены на первой, второй стойке и лазерной головке. Лазерный луч формируется в лазерной трубке, отражается от неподвижно стоящей отражающей линзы, затем от линзы, движущейся по оси Y и попадает в линзу, находящуюся в лазерной головке. Отражаясь от нее, луч лазера проходит через фокусирующую линзу и попадает на материал. При воздействии луча лазера на материал происходит плавление или испарение материала.(технологии)

Фокусирующая линза, используемая на данных моделях лазерных граверов имеет фокусное расстояние 50 мм. Для того, чтобы получить максимальную мощность от лазерной трубки, лазерный луч должен проходить через центры отражающих зеркал и попадать точно в центр фокусирующей линзы. Это основной принцип настройки оптической системы лазерного гравера.

Оптическая система лазерного гравера боится грязи. Для долгой и надежной работы лазерного гравера необходимо перед каждой рабочей сменой протирать линзы специальным раствором.

Отражатели закреплены тремя винтами с пружинами. Монтаж проводить аккуратно, не касаясь поверхностей линз. Фокусная линза установлена внутри лазерной головки с помощью кольца и резиновой прокладки. Для ее установки необходимо снять лазерную головку. Аккуратно вставить линзу, не трогая ее поверхность и не царапая, потом резиновую прокладку и закрепить с помощью кольца. При установке линзу необходимо положить выпуклой стороной вниз. Отражающие линзы настраиваются с помощью трех болтов, расположенных сзади. Отражающая и фокусирующая линзы в лазерной головке не нуждаются в настройке

Механическая часть

Механическая часть лазерных граверов состоит из шаговых двигателей, зубчатой ременной передачи, червячной передачи и линейных направляющих. Собранная воедино она составляет координатный стол лазерного гравера.

Управление механической системой лазерного гравера происходит как с машины, так и с компьютера. При подаче импульсов на микрошаговый двигатель происходит его вращение на определенный градус, и через зубчатую ременную передачу происходит перемещение по оси. Вращательное движение шагового двигателя через зубчатый шкив передается ремню для преобразования в поступательное. Высокопрочные ремни обеспечивают высокие скорости перемещения головки и высокую точность при гравировке и резке. Стальные закаленные направляющие и блоки с закрытыми подшипниками не требуют специального обслуживания и обеспечивают надежную и стабильную работу лазерного гравера.

Электрическая часть

Лазерный гравер работает от сети 220V, возможно подключение к сети 110V. Для защиты лазерного гравера от скачков напряжения используется плавкий предохранитель.

Электрическая схема лазерного гравера состоит из блоков высокого напряжения лазерной трубки, блоков питания и управления шаговым двигателем, блока питания, материнской платы. Кроме того, предусмотрена защита человека и лазерного гравера (заземление). Концы лазерной трубки припаяны к проводам блока высокого напряжения и должны быть обязательно заизолированы!

Напряжение, подаваемое на лазерную трубку – 22000 V.

Всем процессом работы лазерного гравера управляет материнская плата, которая подключается к компьютеру через USB порт. Лазерные граверы mini-серии имеют на корпусе разъем для подключения компрессора охлаждения трубки и дымососа. Эти устройства выключаются вместе с лазерным гравером.

При выполнении различных работ мощность лазера используется не на 100%. Например, при гравировке печатей она составляет примерно 30% от номинальной мощности. Это увеличивает срок службы лазерной трубки.

На mini моделях лазерных граверов есть возможность менять мощность(управлять мощностью) лазера вручную во время работы. При вращении ручки потенциометра мощность лазера увеличивается постепенно. Это необходимо при настройке лазера для работы на различных материалах. Для управления вручную необходимо перевести(переключить) переключатель в ручной режим. Так же есть возможность изменения мощности и из программного обеспечения.

Программное обеспечение

В комплекте с лазерным гравером идет диск со специально разработанной программой Newly Draw и ключом защиты, без которого программное обеспечение не работает.

При установке на ПК требует 12 МБ памяти жесткого диска, работает в операционной системе Windows.

Данная программа имеет возможность импорта как векторных (Corel Draw, Auto Cad), так и растровых (PLT, DXF, BMP, JPG, GIF, PNG, WMF, ICO) файлов.

Программное обеспечение позволяет регулировать параметры лазерной резки и гравировки (скорость, мощность, количество строк).

Комплектация лазерного оборудования:

·  лазерно-гравировальная машина с установленной в ней лазерной трубкой 40W;

·  ручка для подъема и опускания стола;

·  программное обеспечение Newly Draw с электронным ключом;

·  дымосос с гибким шлангом;

·  водяная помпа;

·  ячеистый стол из алюминия;

·  инструкция по установке оборудования и работе с программным обеспечением.
