Специализированные конструкции D/G-35

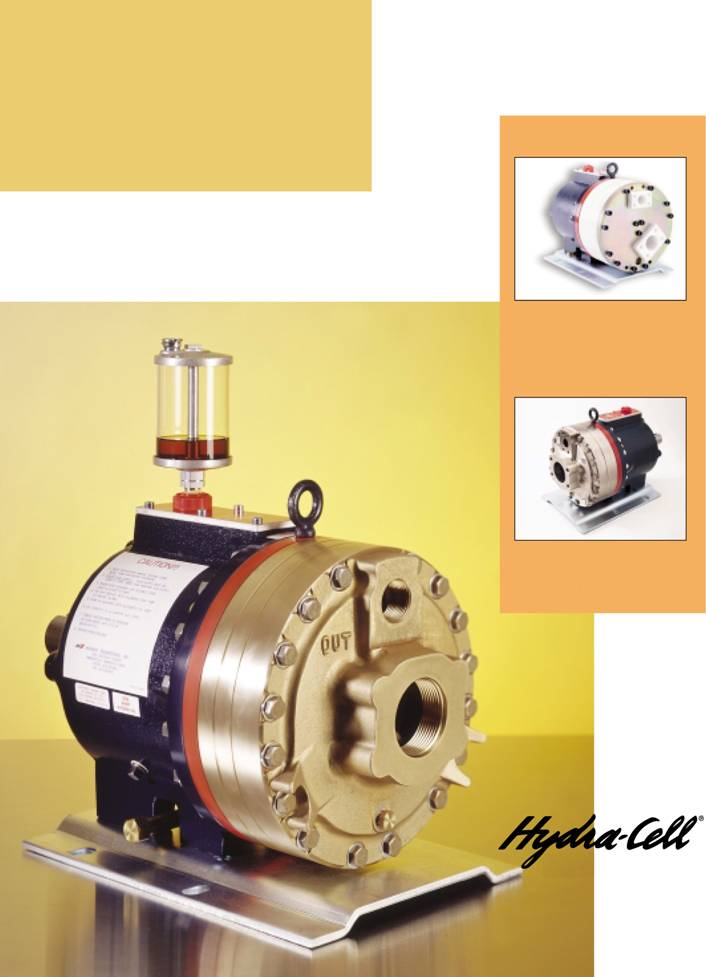

Специализированные конструкции D/G-35 Износостойкие шламовые насосы Hydra-Cell специально разработаны для перекачки абразивного шлама. Полное описание технических характеристик приводится на стр. 80. Насосный узел D-35 Hydra-Cell может быть оборудован фланцевой насосной насадкой, выполненной по стандарту SAE (Общество автомобильных инженеров) или ANSI (Американский национальный институт стандартов) для применения в критических эксплуатационных условиях.

SIMPLY BUILT TO LAST

Серия D/G-35 Производительность до 37 гал/мин (140 л/мин)

Серия D/G-35 Технические характеристики

			200 фунтов/дюйм2 (14 бар) 1200 фунтов/дюйм2 (83 бар)   об/мин

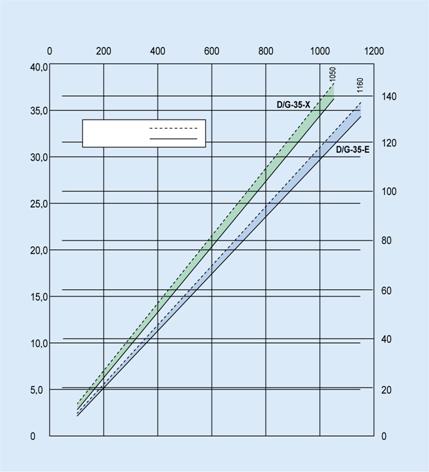

Расход
	Максимальный расход	Макси­мальная мощность об/мин
модель	гал/мин	л/мин
D/G-35-X	36,5	138		1050
D/G-35-E	34,5	131		1150
Давление Максимальное давление всасывания: 250 фунтов/дюйм2 (17 бар) Диапазон изменения давления: 1200 фунтов/дюйм2 (83 бар)
Расчет потребной мощности (кВт)** = мощность электродвигателя, л. с. = мощность электродвигателя, кВт ** об/мин равнозначно скорости вращения вала насоса, выраженной в об/мин. л. с./кВт требуются при расчете потребляемой мощности. Будьте внимательны при определении размеров двигателей с частотными преобразователями скорости.

Серия D/G-35 Технические характеристики

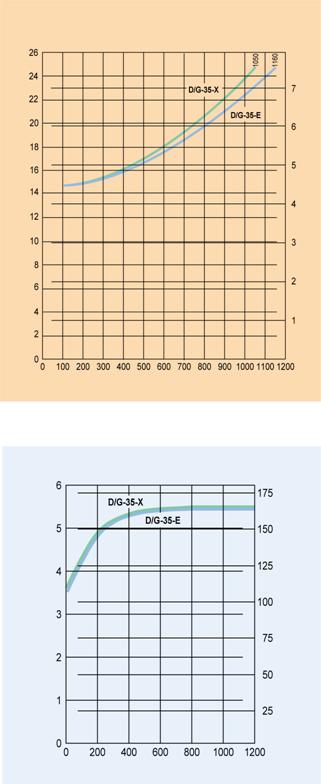

Максимальное давление	1200 фунтов/дюйм2 (83 бар)	об/мин   Высота всасывания без предварительной заливки   об/мин   Эффективный положительный напор, требуемый на всасывании для работы насоса (NPSHr)
Производительность при максимальном давлении
	об/мин		гал/мин	л/мин
D/G-35-X	1050		36,5	138
D/G-35-E	1150		34,5	131
Подача при максимальном давлении
	об/гал		об/л
D/G-35-X	29		7,7
D/G-35-E	33		8,8
Максимальное давление всасывания	250 фунтов/дюйм2 (17 бар)
Максимальная температура
	250°F (121°C) – При температуре, превышающей 160°F (71°C), для правильного подбора компонентов проконсультируйтесь у специалистов завода-изготовителя
Всасывающее отверстие	D-35: Резьба 2-1/2 дюйма NPT или 3 дюйма фланец SAE G-35: Резьба 2-1/2 дюйма BSPT
Нагнетательное отверстие	D-35: 1-1/4 дюйма NPT; или 1-1/4 дюйма фланец SAE G-35: 1-1/4 дюйма BSPT
Диаметр вала	2 дюйма
Направление вращения вала	Двунаправленное вращение
Подшипники	Конические роликовые
Объем масла	5 ам. кварт (4,7 л), см. раздел «Принадлежности» для выбора масла и определения его характеристик.
Вес	240 фунтов (109 кг )
Дополнительная информация приводится в руководстве по установке и в разделе «Конструктивные особенности».

Серия D/G-35 Размеры

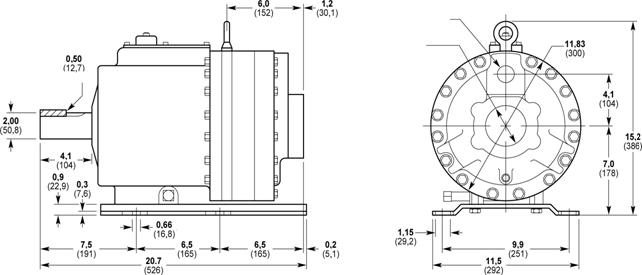

Модели D/G-35 с входным/выходным отверстиями с резьбой NPT/BSPT (американская/британская стандартная коническая трубная резьба)

диам.

Кв. шпонка

Ширина щелевого отверстия

Ширина щелевого отверстия

Выходной штуцер D-35: 1,25” NPT G-35: 1,25” BSPT

Входной штуцер D-35: 2,5” NPT G-35: 2,5” BSPT

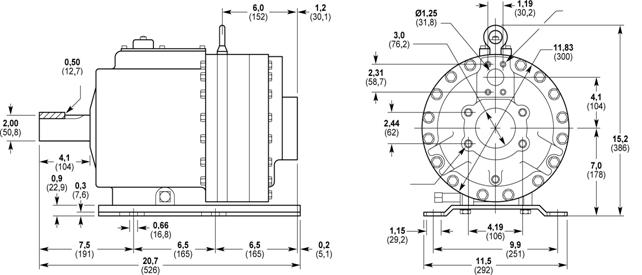

Модели D-35 с неметаллической насосной насадкой

Ширина щелевого отверстия

Ширина щелевого отверстия

Резьба 5/8-11 UNC-2B

Резьба 7/16-14 UNC-2B

Входной штуцер

Выходной штуцер

ВХОД

Серия D/G-35 Опции

Материалы конструкции

Насосы Hydra-Cell изготавливаются из разнообразных высокопрочных материалов, пригодных для удовлетворения специфических потребностей при перекачивании жидких сред. Более подробная информация для выбора материалов и обеспечения химической совместимости приводится в разделе «Конструкция». По специальному заказу возможно изготовление насосов из других материалов. Для получения более подробной информации обращайтесь в отдел проектирования завода-изготовителя.

	Насосная насадка Нержавеющая сталь 316 Латунь Ковкий чугун, никелированный Никелевый сплав (Hastelloy CW12MW)		Клапаны Нержавеющая сталь 17-4 PH Керамика Hastelloy® C Нитроник 50 Карбид вольфрама
Мембраны и уплотнительные кольца Бутадиенакрилонитрильный каучук Buna-N-XS Тройной этилен-пропиленовый каучук Неопрен Тефлон® Витон Viton®-XT	Клапанные пружины Нержавеющая сталь 17-7 PH Сплав Elgiloy® Сплав Hastelloy® C
Седла клапанов Нержавеющая сталь 17-4 PH Керамика Сплав Hastelloy® C Нитроник 50 Карбид вольфрама	Тарелки клапанных пружин Нержавеющая сталь 17-7 PH Сплав Celсon® Сплав Hastelloy® C Kynar® (поливинлиденфторид) Нейлон (Zytel®) Полипропилен

Серия D/G-35 Принадлежности

Опции, принадлежности и конструкции, изготавливаемые по заказу		Насосные насадки с фланцем ANSI Насосный узел D-35 Hydra-Cell может быть оборудован фланцевой насосной насадкой, выполненной по стандарту ANSI (Американский национальный институт стандартов) для применения в критических эксплуатационных условиях, таких как нефте/газодобывающие установки и технологическое оборудование предприятий химической промышленности. Конструктивные особенности ·  Фланцы из нержавеющей стали 316 ·  Опциональный корпус насоса из ковкого чугуна ·  Всасывающий патрубок с фланцем 2-1/2” x 150# ANSI; нагнетательный патрубок с фланцем 1-1/4” x 600# ANSI Информация для заказа Для получения полного описания технических характеристик и информации по оформлению заказа обращайтесь на завод-изготовитель.
Полная информация по этой и другой продукции приводится в разделе «Принадлежности» ·  Клапаны ·  Фундаментные плиты ·  Защитные ограждения ·  Соединительные муфты ·  Соединители для шлангов ·  Насосный узел Hydra-Oil для перекачки нефти ·  Маслоохладитель и фильтрующая система ·  Масляный резервуар ·  Комплект инструментов

Серия D/G-35 Порядок оформления заказа

Полный номер модели состоит из 12 позиций, соответствующих опциям конструкции, выполняемым по выбору заказчика: например, D35XKBTHFECA.

Информация для заказа

Позиция	Код заказа	Наименование
1-3		Конфигурация насоса
	D35	С приводом от вала (отверстия с резьбой NPT или фланец SAE)
	G35	Приводной от вала (отверстия с резьбой BSPT)
4		Приводной кулачок гидравлической части
	X	Максимум 37 гал/мин (140 л/мин) при 1050 об/мин
	E	Максимум 35 гал/мин (132 л/мин) при 1150 об/мин
5		Версия насосной насадки
	K	Насосная насадка версии Kel-Cell с резьбовыми отверстиями
	E	Насосная насадка версии Kel-Cell с фланцем SAE
6		Материал насосной насадки
	B	Латунь
	C	Чугун (никелированный)
	S	Нержавеющая сталь 316
	T	Никелевый сплав (Hastelloy® CW12MW)
7		Материал мембран и уплотнительных колец
	E	Тройной этилен-пропиленовый каучук (требует применения совместимого с ним масла – 12-я позиция, код масла C или D)
	G	Витон Viton®-XT
	J*	Тефлон® (поставляется только с приводным кулачком E; максимум 1050 об/мин)
	P	Неопрен
	T	Бутадиенакрилонитрильный каучук Buna-N-XS
8		Материал седел клапанов
	C	Керамика
	D	Карбид вольфрама
	H	Нержавеющая сталь 17-4 PH
	N	Нитроник 50
	T	Сплав Hastelloy® C
9		Материал клапанов
	C	Керамика
	D	Карбид вольфрама
	F	Нержавеющая сталь 17-4 PH – механическая обработка
	H	Нержавеющая сталь 17-7 PH – штамповка
	N	Нитроник 50
	T	Сплав Hastelloy® C
10		Клапанные пружины
	E	Сплав Elgiloy®
	H	Нержавеющая сталь 17-7 PH
	T	Сплав Hastelloy® C

* Может потребоваться запрессованный входной щтуцер.

Позиция	Код заказа	Наименование
11		Тарелки клапанных пружин
	C	Сплав Celсon®
	H	Нержавеющая сталь 17-7 PH
	M	Kynar®
	P	Полипропилен
	T	Сплав Hastelloy® C
	Y	Нейлон (Zytel®)
12		Насосный узел Hydra-Oil для перекачки нефти
	A	Масло марки 10W30 для стандартного использования
	B	Масло марки 40-wt для непрерывного использования (используется с насосной насадкой из нержавеющей стали 316 или из сплава Hastelloy®)
	D	Масло марки 40-wt, совместимое с тройным этилен-пропиленовым каучуком EPDM
	F	Масло марки 40-wt, допускающее контакты с пищевыми продуктами при высокой температуре
	G	Масло марки 5W30 для тяжелых режимов эксплуатации в условиях низких температур
	H	Синтетическое масло марки 15W50 для тяжелых режимов эксплуатации в условиях высоких температур

Замена гидравлической части насоса в сборе

Полный комплект гидравлической части насоса D/G-35 поставляется в качестве запасной части. Гидравлическая часть насоса включает все компоненты со стороны привода, от приводного вала до мембран включительно. Все гидравлические части насосов проходят заводские испытания и поставляются заполненными маслом. Чтобы заказать запасную гидравлическую часть насоса, укажите тип приводного кулачка (4-я позиция), материал мембраны и уплотнительных колец (7-я позиция) и тип гидравлического масла (12-я позиция).

Заводской номер детали*

D35 4* X X 7* X X X X 12* G35 4* X X 7* X X X X 12*

* При оформлении заказа необходимо заполнить в коде заказа 4-ю, 7-ю и 12-ю позиции.
