Наконечники кабельные алюминиевые и медно-алюминиевые, закрепляемые опрессовкой, Конструкция и размеры (стр. 2 )

* Допускается применять в технически обоснованных случаях.

** Размеры для справок.

*** l - длина жильной части хвостовика наконечника.

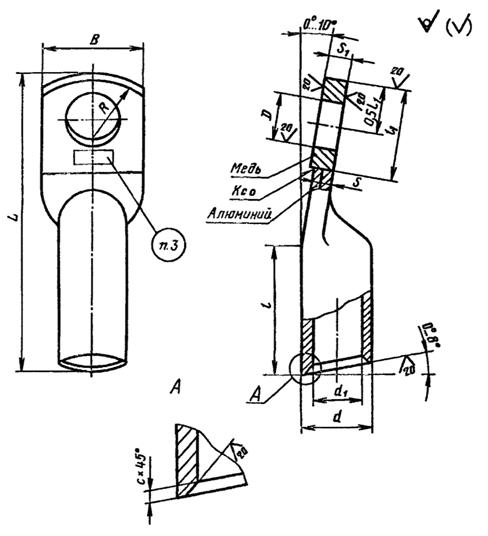

Черт. 2

Таблица 2

Размеры в мм

Обозначение	Код ОКП	Диаметр контактного стержня	D	d	d1	с	L		l1 ± 1,0	s**	s1**	В	Rmax	Расчетная масса 1000 шт., кг, не более
16-6-5,4-МА-УХЛ3	34 4	6	6,4	10	5,4	1,2	63±2	30	20	3,5	4,5	15,0	13	23,1
16-6-5,4-МА-Т2	34 4
25-8-7-МА-УХЛ3	34 4	8	8,4	12	7,0	1,3	66±2	4,5	5,5	18,0	30,7
25-8-7-МА-Т2	34 4
МА-УХЛ3	34 4	10	10,5	14	8,0	1,5	71±2	24	5,0	6,0	20,0	16	45,2
МА-Т2	34 4
МА-УХЛ3	34 4	16	9,0	1,8	78±2	36	5,5	6,5	23,0	58,6
МА-Т2	34 4
МА-УХЛ3	34 4	10	10,5	18	11,0	1,8	90±3	38	28	6,0	7,0	25,0	20	79,6
МА-Т2	34 4
МА-УХЛ3	34 4	12,0	1,5	5,5	6,5	75,9
МА-Т2	34 4
МА-УХЛ3	34 4	12	13,0	20	13,0	1,8	93±3	40	6,5	7,5	28,0	97,8
МА-Т2	34 4
МА-УХЛ3	34 4	22	14,0	2,0	100±3	48	30	7,0	8,0	31,0	126,2
МА-Т2	34 4	16	17,0
МА-УХЛ3*	34 4	120,0
МА-Т2*	34 4	16,0
МА-УХЛ3	34 4	12	13,0	24	107±3		34	34,0	24	153,2
МА-Т2	34 4
МА-УХЛ3*	34 4	16	17,0	149,0
МА-Т2*	34 4
МА-УХЛ3	34 4	12	13,0	17,0	1,8		6,5	7,5	139,1
МА-Т2	34 4
МА-УХЛ3*	34 4	16	17,0	135,0
МА-Т2*	34 4
МА-УХЛ3	34 4	26	18,0	2,0	115±3	50	38	7,5	8,5	36,0	28	152,6
МА-Т2	34 4
МА-УХЛ3*	34 4	20	21,0	148,0
МА-Т2*	34 4
МА-УХЛ3	34 4	16	17,0	19,0	1,8	7,0	8,0	177,6
МА-Т2	34 4
МА-УХЛ3*	34 4	20	21,0	172,0
МА-Т2*	34 4
МА-УХЛ3	34 4	28	20,0	2,0	122±3	53	40	7,5	8,5	40,0		157,5
МА-Т2	34 4
МА-УХЛ3	34 4	30	22,0	2,0	128±3	56	7,5	8,5	42,5	31	206,9
МА-Т2	34 4
МА-УХЛ3	34 4	34	24,0	2,5	140±3	60	9,5	10,5	48,0	41	250,0
МА-Т2	34 4
