Устройство микропроцессорной релейной защиты присоединений 6–35 кВ «Сириус-МЛ»

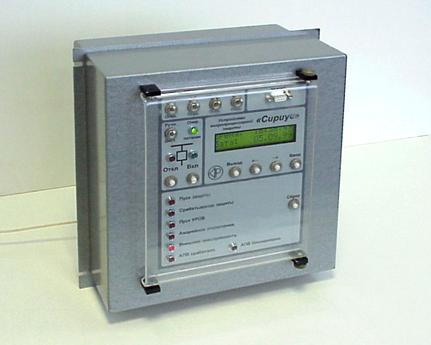

Внешний вид устройства «Сириус-МЛ»
Устройство «Сириус-МЛ» предназначено для работы в качестве защиты воздушных или кабельных линий с изолированной или компенсированной нейтралью напряжением 6–35 кВ. Устройство может также применяться для защиты трансформатора собственных нужд подстанций (имеются входы для подключения газовой защиты и сигнала газовой защиты), синхронных и асинхронных электродвигателей, а также конденсаторных установок.
Устройство устанавливается в ячейке КРУ, КРУН или КСО и выдает сигналы на управление выключателем линии. Устройство подключается к измерительным трансформаторам тока фаз А и С с номинальным вторичным током 5 А, а также к измерительным трансформаторам напряжения с номинальным напряжением 100 В. Предусмотрено подключение трансформатора тока фазы В при его наличии.
Устройство обеспечивает четырехступенчатую максимальную токовую защиту от междуфазных замыканий. Вторая ступень может иметь защиту от асинхронного хода синхронных двигателей. Третья и четвертая ступени МТЗ может иметь как независимую, так и одну из пяти зависимых характеристик. Любая ступень МТЗ может быть сделана направленной. Предусмотрен комбинированный пуск по напряжению любой из ступеней МТЗ.
Предусмотрена возможность отключения линии или сигнализации при обрыве одного из фазных проводов по наличию тока обратной последовательности I2. Защита от замыканий на землю выполнена с использованием высших гармоник, что позволяет избежать зависимости от наличия компенсации сети. Предусмотрен также вариант организации защиты от замыканий на землю по току первой гармоники, включая использование направленной защиты. При срабатывании защиты от замыканий на землю, в том числе включенной на сигнал, срабатывает специальное выходное реле «ОЗЗ».
В устройстве реализована функция резервирования отказа выключателя с выдачей сигнала отказа на выключатель ввода или секции. Любая аварийная ситуация, отключение или неисправность, сопровождается замыканием контактов независимого реле предупредительной сигнализации. Кроме этого, любое аварийное отключение сопровождается срабатыванием реле аварийной сигнализации. Отказ самого устройства или потеря им оперативного тока сигнализируется замыканием контактов реле «Отказ».
Все уставки защиты вводятся с клавиатуры, регулируются в широком диапазоне значений и хранятся в энергонезависимой памяти устройства.
Устройство обеспечивает выполнение всех функций защиты при пропадании оперативного питания переменного или постоянного тока напряжением 220 В на время до 0,5 с.
В устройстве имеются: программируемое двукратное АПВ, ускорение при включении, функция УРОВ, отработка внешних сигналов АЧР с ЧАПВ, технический учет электроэнергии, а также постоянное самотестирование аппаратуры. В случае срабатывания токовой защиты дополнительно определяется вид и ориентировочное расстояние до места повреждения.
Устройство имеет защиту минимального напряжения ЗМН со входом внешней блокировки, защиту от повышения напряжения ЗПН с последующим АПВ после понижения напряжения ниже значения уставки, а также два входа внешнего отключения с программируемыми свойствами – с АПВ или без, с выдачей сигнала УРОВ или без него. Предусмотрен также дискретный вход для срабатывания предупредительной сигнализации от внешнего источника сигнала.
Реле предупредительной сигнализации может работать как в непрерывном режиме, до отключения кнопкой «Сброс» (или дистанционно, по линии связи или внешним сигналом), так и в импульсном режиме с программируемой длительностью включенного состояния. При этом при возникновении новой неисправности реле снова сработает и сформирует выходной импульс заданной длительности.
При срабатывании защиты устройство запоминает параметры срабатывания для последующего анализа обслуживающим персоналом. В число запоминаемых параметров аварии входят:
— причина отключения;
— вид повреждения и расстояние до места металлического КЗ;
— время и дата момента отключения;
— ток и длительность аварийной ситуации;
— ток обратной последовательности I2;
— ток нулевой последовательности 3I0;
— векторная диаграмма токов и напряжений в линии в момент аварии;
— состояние тумблеров оперативного управления на момент отключения выключателя.
Информация фиксируется в памяти устройства в порядке поступления и сохраняется о 9 последних отключениях. Информация о каждой последующей аварии фиксируется, стирая из памяти информацию о самом «старом» КЗ. Отключение при неуспешном АПВ фиксируется как отдельная авария. Ход часов и зафиксированные данные в памяти сохраняются при пропадании оперативного питания на время не менее 72 часов.
Устройство имеет режим «Контроль», позволяющий выводить на встроенный индикатор текущие значения фазных токов и напряжений, ток I2, ток 3I0, ток высших гармоник 3I0гарм, состояние логических входных сигналов, а также контролировать ход встроенных часов. Функции защиты при этом полностью сохраняются.
Ввод необходимых уставок производится с клавиатуры. Доступ к изменению уставок разрешен только после ввода пароля.
В устройстве применен алфавитно‑цифровой индикатор с подсветкой, отображающий две строки по 16 символов и клавиатура из 4-х кнопок. Имеются две кнопки ручного управления выключателем, а также кнопка сброса аварийной сигнализации. Для оперативного ввода и вывода из работы некоторых функций на передней панели устройства имеются тумблеры, заменяющие накладки.
Предусмотрен дистанционный ввод уставок, снятие информации о срабатываниях защиты и управление выключателем по линии связи от персонального компьютера.
Габаритные размеры устройства — 325´320´180 мм, масса — 9 кг. Оперативное питание осуществляется от сети переменного или постоянного тока напряжением 220 В. Возможна поставка устройства с напряжением питания =110 В по заказу.
Рабочий диапазон температур устройства от –20 до +55°С.
