ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

НАКОНЕЧНИКИ КАБЕЛЬНЫЕ МЕДНЫЕ,
ЗАКРЕПЛЯЕМЫЕ ОПРЕССОВКОЙ

КОНСТРУКЦИЯ И РАЗМЕРЫ ГОСТ 7386-80

ИЗДАТЕЛЬСТВО СТАНДАРТОВ

Москва

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

НАКОНЕЧНИКИ КАБЕЛЬНЫЕ МЕДНЫЕ, ЗАКРЕПЛЯЕМЫЕ ОПРЕССОВКОЙ Конструкция и размеры Pressfastened copper cable thimbles. Construction and dimensions

ГОСТ 7386-80

Дата введения 01.01.83

1. Настоящий стандарт распространяется на медные кабельные наконечники, закрепляемые опрессовкой и предназначенные для оконцевания проводов и кабелей с медными жилами сечением от 2,5 до 300 мм2 на напряжение до 35 кВ.

Стандарт не распространяется па наконечники, применяемые в полупроводниковой технике.

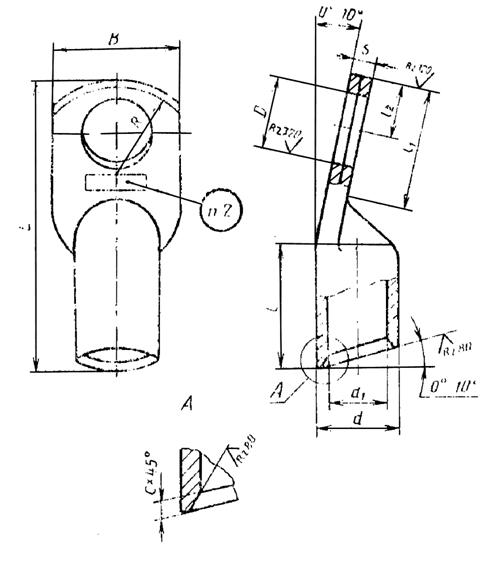

2. Конструкция, основные размеры, условное обозначение с указанием вида климатического исполнения по ГОСТ 15150, коды ОКП, предельные отклонения, расчетная масса наконечников и место нанесения маркировки должны соответствовать указанным на чертеже и в таблице.

Размеры, мм

Обозначение	Код ОКП	Длина контактного стержня	D	d	d1	C	L	lМИН	l1	l2	S**	В, не более	RMAX	Расчетная масса 1000 шт., кг, не более
2,5-3-2,6-М-УХЛЗ*	31 4	3	3,2	5	2,6	0,6	28±1,0	10	12±0,3	4,0	2,0	7	10	3,1
2,5-3-2,6-М-2Т*	31 4
2,5-4-2,6-М-УХЛЗ	31 4	4	4,3		5,0	1,7	8
2,5-4-2,6-М-Т2	31 4
2,5-5-2,6-М-УХЛЗ	31 4	5	5,3		7,0	1,3	10
2,5-5-2,6-М-Т2	31 4
2,5-6-2,6-М-УХЛЗ*	31 4	6	6,4		30±1,0	14±0,3	1,0	12	3,0
2,5-6-2,6-М-Т2*	31 4
4-4-3-М-УХЛЗ	31 4	4	4,3		3,0	0,5	32±1,0	12	16±0,4	5,0	1,4	8		3,6
4-4-3-М-Т2	31 4
4-5-3-М-УХЛЗ	31 4	5	5,3		7,0					1,1	10	3,1
4-5-3-М-Т2	31 4
4-6-3-М-УХЛЗ	31 4	6	6,4		8,5					1,0	12	3,2
4-6-3-М-Т2	31 4
6-4-4-М-УХЛЗ*	31 4	4	4,3	6	4,0					5,0	1,6	9		4,3
6-4-4-М-Т2*	31 4
6-5-3-М-УХЛЗ	31 4	5	5,3	7,0	1,5					10	3,9
6-5-3-М-Т2	31 4
6-5-3-М-УХЛЗ	31 4	6	6,4	8,5	1,2					12
6-5-3-М-Т2	31 4
10-5-5-М-УХЛЗ*	34 4	5	5,3	8	5,0	0,8	40±1,0	14	20±0,6	7,0	2,5	11	10	10,0
10-5-5-М-Т2*	34 4
10-6-5-М-УХЛЗ	34 4	6	6,4	8,5	1,9					14	9,8
10-6-5-М-Т2	34 4
10-8-5-М-УХЛЗ	34 4	8	8,4	11,0	1,7					16	9,2
10-8-5-М-Т2	34 4
16-6-6-М-УХЛЗ	34 4	6	6,4	9	6,0					8,5	2,2	14		11,6
16-6-6-М-Т2	34 4
16-8-6-М-УХЛЗ	34 4	8	8,4	11,0	1,9					16	10,4
16-8-6-М-Т2	34 4
25-6-7-М-УХЛЗ*	34 4	6	6,4	10	7,0		45±1,0	20		8,5	2,5	15		5,5
25-6-7-М-Т2*	34 4
25-8-7-М-УХЛЗ*	34 4	8	8,4	11,0	2,2		16			13,8
25-8-7-М-Т2*	34 4
25-6-8-М-УХЛЗ*	34 4	6	6,4	11	8,0		50±1,0		22±0,6	8,5	2,5	15	19,8
25-6-8-М-Т2*	34 4
25-8-8-М-УХЛЗ	34 4	8	8,4	11,0	17,9
25-8-8-М-Т2	34 4
М-УХЛЗ	34 4	10	10,5	11 ,5	2,0		20			16,7
М-Т2	34 4
35-8-9-М-УХЛЗ*	34 4	8	8,4	12	9,0		60±1,5	24		11,0	2,5		18	25,0
35-8-9-М-Т2*	34 4
М-УХЛЗ*	34 4	10	10,5	11,5	2,0		20			24,6
М-Т2*	34 4
М-УХЛЗ*	34 4	12	13,0	25±0,6	13,5		2,0		22	24,1
М-Т2*	34 4
М-УХЛЗ	34 4	8	8,4		13		10		63±1,5	11,0	2,3		20	27,3
М-Т2	34 4
М-УХЛЗ	34 4	10	10,5		12,5		25,8
М-Т2	34 4
М-УХЛЗ	34 4	12	13,0		13,5		2,1			22	23,6
М-Т2	34 4
М-УХЛЗ	34 4	8	8,4		14		11			11,0	2,3		20	31,4
М-Т2	34 4
М-УХЛЗ	34 4	10	10,5		12,5		2,1			22	30,0
М-Т2	34 4
М-УХЛЗ	34 4	12	13,0		13,5		1,9			24	27,4
М-Т2	34 4
М-УХЛЗ*	34 4	8	8,4	15	12		65±1,5		26±0,6	11,0	2,4		22	34,0
М-Т2*	34 4
М-УХЛЗ*	34 4	10	10,5	12,5	32,3
М-Т2*	34 4
М-УХЛЗ	34 4	12	13,0	13,5	2,2				24	28,6
М-Т2	34 4
М-УХЛЗ	34 4	10	10,5	16	13			26	27±0,6	12,5	2,8		37,4
М-Т2	34 4
М-УХЛЗ	34 4	12	13,0	13,5	35,7
М-Т2	34 4
М-УХЛЗ*	34 4	10	10,5	19	15	1,0	75±1,5	32	27±0,6	12,5	3,4	28	20	66,8
М-Т2*	34 4
М-УХЛЗ	34 4	12	13,0	13,5	65,4
М-Т2	34 4
М-УХЛЗ*	34 4	10	10,5	20	16	12,5	30		70,7
М-Т2*	34 4
М-УХЛЗ*	34 4	12	13,0	13,5	68,5
М-Т2*	34 4
М-УХЛЗ	34 4	22	17	1,3	81±2,0	34±0,8	3,9		34	25	194,5
М-Т2	34 4
М-УХЛЗ	34 4	16	17,0	10,0	102,3
М-Т2	34 4
М-УХЛЗ*	34 4	12	13,0	24	18		1,5	85±2,0	34		13,5	5,0	35	142,4
М-Т2*	34 4
М-УХЛЗ*	34 4	16	17,0	10,0	140,2
М-Т2*	34 4
М-УХЛЗ*	34 4	12	13,0	25	19			90±2,0			13,5	5,3	36	155,5
М-Т2*	34 4
М-УХЛЗ	34 4	16	17,0	10,0	153,8
М-Т2	34 4
М-УХЛЗ*	34 4	12	13,0	26	20			13,5			38		168,0
М-Т2*	34 4
М-УХЛЗ*	34 4	16	17,0	16,0	163,2
М-Т2*	34 4
М-УХЛЗ*	34 4	12	13,0	27	21	95±2,0		38	41±1,0	13,5	40		30	190,5
М-Т2*	34 4
М-УХЛЗ	34 4	16	17,0	16,0	5,1	181,0
М-Т2	34 4
М-УХЛЗ*	34 4	20	21,0	18,5	170,0
М-Т2*	34 4
М-УХЛЗ*	34 4	16	17,0	30	23	1,7	105±2,0			16,0	6,0	45		262,6
М-Т2*	34 4
М-УХЛЗ*	34 4	20	21,0	20,0	5,5	48				255,4
М-Т2*	34 4
М-УХЛЗ	34 4	16	17,0	32	24	2,0				16,0	6,0	272,6
М-Т2	34 4
М-УХЛЗ	34 4	20	21,0	20,0	257,0
М-Т2	34 4
М-УХЛЗ	34 4	16	17,0	31	27	16,0				6,3	50	304,6
М-Т2	34 4
М-УХЛЗ	34 4	20	21,0	20,0	283,0
М-Т2	34 4

*Допускается применять в технически обоснованных случаях.
