RK-24SDM2, RK-30SDM2 (стр. 2 )

l  В случае расхождения данных, указанных в настоящем руководстве и данных, приведенных на блоках кондиционера, следует руководствоваться данными, указанными на блоках кондиционера.

l  Данная таблица с техническими характеристиками может быть изменена без предварительного уведомления при модернизации продукта.

★1 Данные по уровню шума приведены по результатам измерений во время работы в полубезэховой камере, и могут отличаться при работе в реальных условиях из-за воздействия окружающей среды.

3.  Размеры

3.1 Внутренний блок

3.2 Внешний блок

4.  Диаграмма цикла охлаждения

4.1 Обогрев и охлаждение

Внутренний блок Внешний блок



клапан

датчик комнатной температуры

. 4-х ходовой клапан

Теплообменник теплообменник

температурный

датчик теплообменника

температурный датчик теплообменника exchanger temp



компрессор

клапан Cкапилляр резервуар

4.2 только охлаждение

Внутренний блок Внешний блок



клапан

Sensor of room temp

.

теплообменник теплообменник

датчик температуры теплообменника

.

компрессор

клапан капилляр

5. Ограничения при работе

5.1 Процесс охлаждения

Температура окружающей среды.℃ DB

45

40

35

30

25

20

10

Температура внутри помещения..℃ DB

Примечание: схема отображает результат продолжительной работы при постоянной температуре воздуха и не включает этап начального понижения температуры.

5.2 Процесс нагревания

Температура внутри помещения, ℃ DB

30

25

20

15

10

5

-

Температура окружающей среды.℃ DB

Примечание: схема отображает результат продолжительной работы при постоянной температуре воздуха и не включает этап начального понижения температуры.

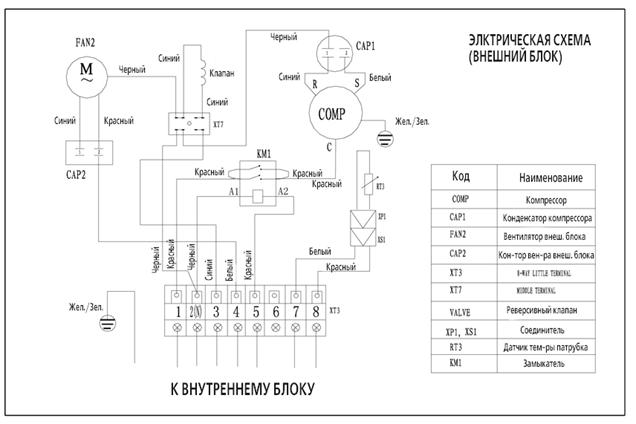

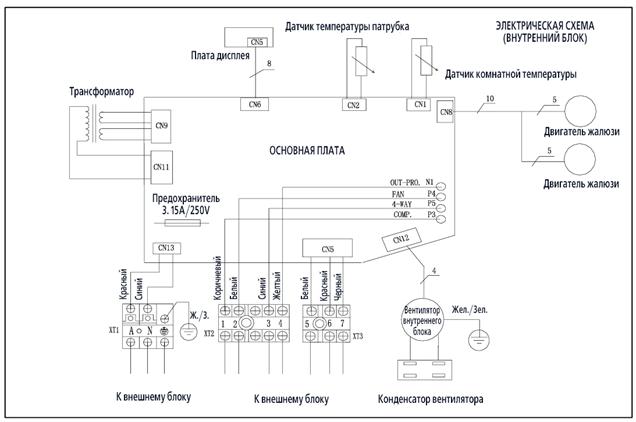

Электрическая схема

6.1 RK-24/30SDM2

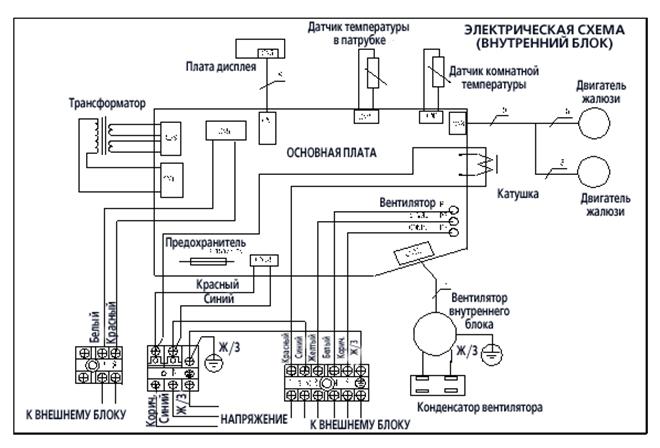

6.2  RK-30SDM2

7. Устранение неисправностей

Состояние светодиода
Индикатор работы, индикатор времени, индикатор оттаивания (индикатор вентилятора, для модели, имеющей только режим охлаждения) мигает с частотой в 5Гц	4 раза сработала защита от токовых перегрузок (PRCUR1) 5Гц
Индикатор времени мигает с частотой в 5Гц	Датчик комнатной температуры разомкнут или замкнут
Индикатор работы мигает с частотой в 5Гц	Датчик температуры испарителя разомкнут или замкнут
Индикатор оттаивания мигает с частотой в 5Гц	Датчик температуры конденсатора разомкнут или замкнут
Индикатор оттаивания, авто индикатор, индикатор мигает с частотой в 5Гц	Сработала защита внешнего блока ( датчик внешней температуры, порядок фаз и др.)
Авто индикатор; индикатор мигает с частотой в 5Гц	Ошибка передачи информации

8. Принцип работы электронного управления в кондиционерах большой охлаждающей мощности с наружными и внутренними блоками (сплит-система).

8.1  Режим «Только вентиляция»

Скорость вентилятора высокая/средняя/низкая/автоматическая

8.2  Режим охлаждение

Четырехсторонний клапан закрыт при режиме охлаждения

Работа компрессора и внешнего вентилятора:

T: Температура в помещении

Ts: Установленная температура

	Условие	Компрессор	Внешний вентилятор
Температура поднимается	T> Ts+1	Вкл.	Вкл.
T<Ts+1	Выкл.	Выкл.
Температура опускается	T> Ts	Вкл.	Вкл.
T<Ts	Выкл.	Выкл.

Автоматическая установка скорости вращения вентилятора в режиме охлаждения:

	Условие (T=Внутренняя температура - Установленная температура)	Скорость вращения внутреннего вентилятора
Температура поднимается	T<1℃	Низкая
1℃<T<4℃	Средняя
T>5℃	Высокая
Температура опускается	T> 4℃	Высокая
1℃<T<4℃	Средняя
T<1℃	Низкая

Предотвращение замерзания внутреннего испарителя

	Условие	Компрессор	Наружный вентилятор
Температура	Время
Температура поднимается	T> TE6		Вкл.	Вкл.
T< TE6	>4 минут	Выкл.	Выкл.
Температура опускается	T> TE5		Вкл.	Вкл.
T< TE5	>4 минут	Выкл.	Выкл.

Защита внешнего испарителя от перегрева (только для моделей с тепловым насосом)
