Получение кислорода
Компактные воздухораспределительные установки мемранного и адсорбционного типа для производства кислорода чистотой до
99,5 % в диапазоне производительности от 0,5 до 2000 Нм3/час
 |
Ваши приемущества:
При относительно небольших капиталовложениях, появляется возможность бесперебойного обеспечения кислородом собственного производства больничных комплексов в противовес привозному в баллонах, что исключает транспортные расходы, постоянную заботу о своевременной замене и пополнении запасов газа.
Наличие собственной генераторной установки по производству кислорода позволяет изключить в рабочем процессе клиники такую проблему, как нехватка кислорода, а также прорыв подводящих линий, так как конструкция установки при заполнении потребительских сетей, позволяет переходить на режим ожидания Stand-by-Modus.
Имеется возможность использовать установку для производства кислорода так же для для наполнения баллонов, обеспечивая газом переферийные объекты.
Для этой цели имеется дополнительное оборудование.
Компактные станции наполнения баллонов производительностью для 40 л емкостей: от 5 до 3000 баллонов в сутки.
1.0 Общее описание процесса короткоцикловой безнагревной адсорбции (PSA)
Для непрерывной выработки сверхчистого кислорода используется процесс короткоцикловой безнагревной адсорбции (PSA).
При этой технологии используются два молекулярных сита из специального углерода (CMS) для очистки сжатого воздуха от азота и молекул диоксида углерода. Для обеспечения непрерывного потока кислорода оба фильтра поочередно переключаются с модуса фильтрации на модус регенерации. При этом достигается чистота кислорода до 95,00%
|
Сжатый воздух, произведенный компрессором и высушенный до точки росы +3°C, поступает в адсорбционную кислородную установку. Встроенные фильтры очищают сжатый воздух. Через молекулярное сито кислород отделяется от азота. Остаточный азот (-30%) выбрасывается в окружающий воздух. Извлеченный кислород накапливается в ресивере и поступает к пользователю.
Преимущества этой технологии (PSA):
- очень низкий коэффициет потребления воздуха при высокой чистоте
- посредством распределительного клапана чистота кислорода по заказу может быть повышена до 95,00°%
- низкие сервисные расходы на генератор кислорода (смена фильтров)
2.0

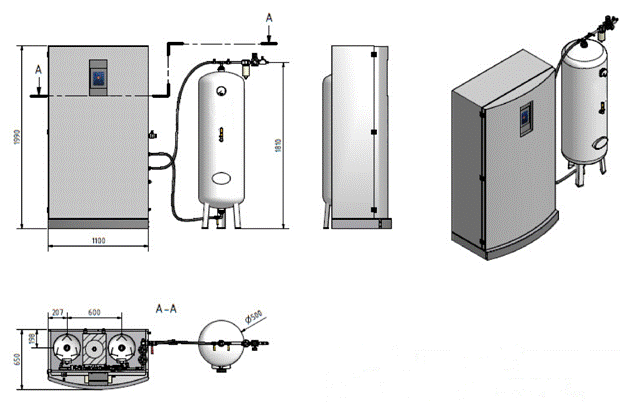

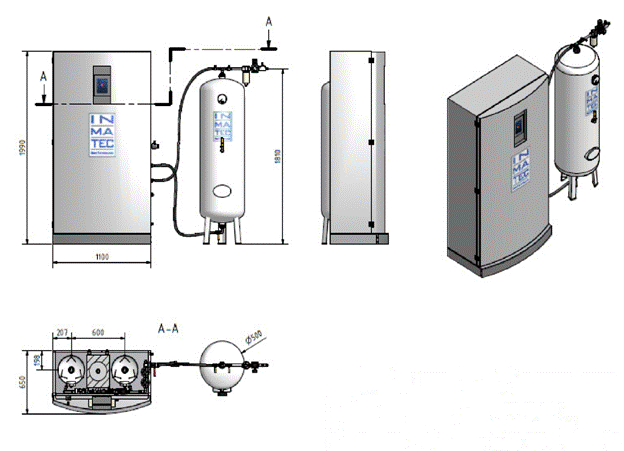

2.1 Адсорбционная кислородная установка IMT-PO 2000 (PSA-технология)
Параметры при 7,0 бар:
Производительность:
макс. чистота:
3,00 нм3/ч при чистоте 93,0%
95,0 % кислорода (при низкой производительности)
Параметры сжатого воздуха:
Объем сжатого воздуха:
Макс. рабочее давление:
Температура:
Кач-во воздуха:
> 37,80 нм3/ч
10,0 бар
+ 10 - +40 °C
ISO 8573.1, класс 1 грязь и масло,
класс 4 вода (соотв. точке росы сжатого воздуха +3°C)
Для этого достаточно сушилки холодным воздухом на выходе из комперссора. Необходимость в адсобционной сушилке отпадает.
Условия окружающей среды:
Температура:
+ 10 - +40 °C
Уровень шума:
> 59 дБ(А)
Электропитение:
230 В / 50 Гц (безопасная штепсельная вилка)
Тех. данные:
Габариты (ВxШxГ), мм:
Масса:
Окраска:
Впуск сжатого воздуза: Выход кислорода:
2000 x 800 x 700
475 кг
RAL 9006 INMATEC стандарт
3/4"
3/4"
2.2 Система фильтров (составная часть системы)
- Предфильтр 0,01 мг/м3
- Фильтр-запахопоглатитель 0,003 мг/м3
- Фильтр тонкой очистки 0,005 мг/м3
 |
2.3 Панель сенсорного управления
Тип: IMT-ETP 8006
со следующими измеряемыми величинами:
- изменение чистоты
- сигнал при не достяжении заданной чистоты
- давление отключения индивидуально регулируемо
- кольцевая память на 10 дней
- USB интерфейс для:
- обновление программного обеспечения
- просмотр всех сохраненных данных
- «Эзернет»-интерфейс
- RS 232 интерфейс
Цена кислордного генератора:
- 10% скидка:
Цена кислородного генератора:
9.355,00 Евро 935,50 Евро 8.419.50 Евро
2.4 Дополнительные функции панели сенсорного управления
Анализ кислорода
Датчик давления на выходе
4-20 мА сигнал на прижимной планке
Регистрация данных
Точка росы сжатого воздуха
Датчик давления на входе
Температура подаваемого воздуха
Програмное обеспечение удаленного доступа
1.575,00 EUR 145,00 EUR 150,00 EUR 150,00 EUR 825,00 EUR
145,00 EUR
149,00 EUR 290,00 EUR
2.5 Предложение: Резервуар для кислорода
Тип: IMT-O 270
Объем: 270 л
Рабочее давление: 11 бар
Диаметр резервуара, мм: 500
Высота резервуара, мм: 1565
Масса резервуара: 110 кг
Цена резервуара для кислорода: 882,00 Евро
2. 6 Опции: Корпус адсорбционной кислородной установки
Тип: IMT-PO 2000C
Цена корпуса: 1.390 Евро
2. 7 Предложение: Компрессорная установка
Schraubenkompressor
Тип: AIR-PRO 5,5
Объемный расход: 49,2 нм3/ч
Мощность двигателя: 5,5 кВт
Уровень шума: 68 дБ (А)
Габариты (ДxШxВ), мм: 753 x 506 x 613
Масса: 148 кг
В объем поставок вкл.:
Сушилка холодным воздухом
Тип: HHD 61
Резервуар сжатого воздуха
Тип: IMT-D 150
Объем: 270 л
Рабочее давление: 11 бар
Диаметр резервуара, мм: 450
Высота резервуара, мм: 1165
Масса резервуара: 65 кг
Активированный уголь
Тип: АКЕ-1500
Фильтры
Тип: FF039 / FVO39
Водо-маслянный сепаратор:
Тип: Öwamat 10
Цена компрессорной установки:
5.968.00 Евро
3.0 Условия оплаты и поставки
Гарантия: 12 месяцев на генератор при соблюдении всех сервисных требований.
24 месяца на генератор при заключении договора тех. обслуживания.
Установка: осуществляется клиентом
Ввод в эксплуатацию: может быть проведена фирмой INMATEC за дополнительную плату
Поставка: EXW Herrsching без упаковки
Расходы за упаковку: не вкл.
Срок поставки: 8-10 недель после поступления письменного заказа
Цены: нетто
Срок действия: 8 недель после даты выдачи
4.0 Запчасти и сервис
Запасные части для оборудования имеются у нас в наличии в течении 25 лет. Услуги по всему миру осуществляется нами, мы имеем представительства во многих странах мира.
