Машина пневматическая “Мангуст-2МТ”

г. Москва, ул. 2-я кабельная, стр.9. Тел.8(495) многоканальный, 8 (4, , р/сч. , в Банк» г. Москва. к/сч. www. *****

Машина пневматическая

“Мангуст-2МТ”

паспорт

М2МТ.00.00 ПС

www. *****

1. Основные технические характеристики машины «Мангуст-2МТ»

1.1. «Мангуст-2МТ» В БАЗОВОЙ КОМПЛЕКТАЦИИ

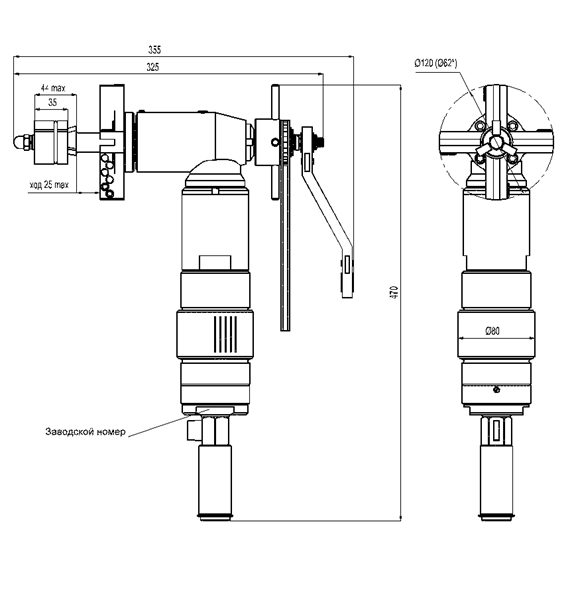

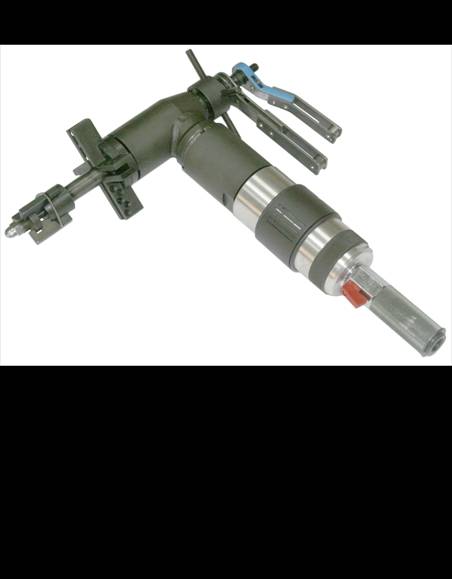

Рис. 1. «Мангуст-2МТ» в базовой комплектации

Диапазон обработки (Dвн min - Dвн mах) – Dнар mах......................	(39–104) –120 мм
Мощность пневмопривода…………………………………………	1,3 кВт
Крутящий момент на максимальной мощности………………	180 Нм
Количество резцов в резцедержателе…………………………	4
Частота вращения резцедержателя регулируемая……………	40–100 об/мин
Давление воздуха номинальное………………………….……….	0,63 МПа
Расход воздуха на холостом ходу / максимальной мощности	1,7 / 0,9 м3/мин
Максимальная длина обработки………………………………..	50 мм
Минимальная длина прямолинейного участка трубы, необходимая для закрепления в прямой трубе (отверстии)…	5 мм+длина обработки
в трубе (отверстии) с погибом..	48 мм+длина обработки
Масса в рабочем состоянии...……………………………………	9,5 кг
Габаритные размеры в рабочем состоянии..…………………..	470х400х120(80*) мм
Масса машины в транспортной упаковке с полным комплектом сменных и запасных частей………………………	15,7 кг
Габаритные размеры в транспортной упаковке………………	500х375х145

* С резцедержателем Ø 62 мм

1.2. «Мангуст-2МТ» С ДОПОЛНИТЕЛЬНЫМ КОМПЛЕКТОМ ДЛЯ ВЫСВЕРЛИ­ВАНИЯ труб, ЗАВАЛЬЦОВАННЫХ на глубину до 50 мм

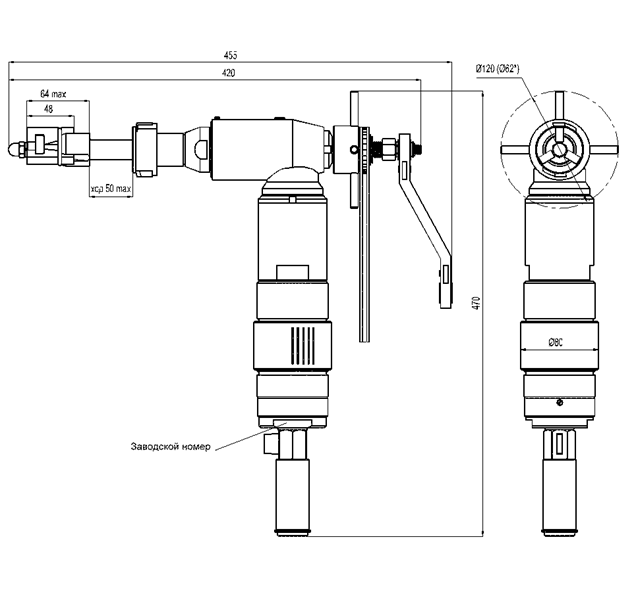

Рис. 2. «Мангуст-2МТ» с установленным дополнитель­ным комплектом для высверливания труб, завальцованных на глубину до 50 мм

Наружный диаметр высверливаемых труб…..	51–76* мм
Максимальная толщина стенки трубы………...	5 мм
Максимальная глубина высверливания………	50 мм
Масса в рабочем состоянии …………………...	9,5 кг
Габаритные размеры в рабочем состоянии.…	470х455х80 мм

* По согласованию с Заказчиком возможно изготовление расточных головок на трубы других типоразмеров

1.3. «Мангуст-2МТ» С ДОПОЛНИТЕЛЬНЫМ КОМПЛЕКТОМ ДЛЯ выреза­ния штуцеров из тонкостенных коллекторов малого диаметра

Рис. 3. «Мангуст-2МТ» с установленным дополнительным комплектом для вырезания штуцеров из тонкостенных коллекторов малого диаметра.

Наружный диаметр вырезаемых штуцеров…………..	51–76* мм
Максимальная толщина стенки штуцера……………..	6 мм
Масса в рабочем состоянии …………………………….	9,5 кг
Габаритные размеры в рабочем состоянии ………….	470х355х120 мм

* По согласованию с Заказчиком возможно изготовление цанг фикса­тора на штуцера других типоразмеров.

2. СВИДЕТЕЛЬСТВО О ПРИЕМКЕ

Машина пневматическая “Мангуст-2МТ”, заводской № ………………………. соответствует техническим характеристикам, указанным в паспорте и признана годной к эксплуатации.

М. П.

Дата проведения испытаний ________________________20___г.

Подпись_____________________//

Примечание: заводской № указан на корпусе пускового устройства (см. рис. 1-3).

3. ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

1.  Изготовитель гарантирует безотказную работу машины в течение 12 месяцев со дня отгрузки потребителю.

2.  Изготовитель обязуется производить бесплатный ремонт или замену машины или отдельных его деталей, вышедших из строя до истечения гарантийного срока, при соблюдении потребителем правил хранения и эксплуатации.

3.  Настоящей гарантией устанавливается полная ответственность изготовителя за поставку и работоспособность продукции. Максимальный размер имуществен­ной ответственности ограничивается ценой продукции.

4.  Изготовитель не несет ответственности за косвенный или случайный ущерб лю­бого вида, возникший вследствие использования поставленной продукции.

5.  Настоящая гарантия не распространяется на:

·  машины, подвергшиеся переделке, неправильной эксплуатации или пострадав­шие в результате аварии;

·  машины, представленные в гарантийный ремонт без паспорта;

·  машины, эксплуатировавшиеся без блока подготовки воздуха (фильтр-влагоотде­литель и маслораспылитель).

4. Комплект поставки

Базовая комплектация
Машина "Мангуст-2МТ" в сборе с резцедержателем Æ120 мм и механизмом подачи ……………………………………………..………	1	шт.
Резцедержатель Æ62 мм……………………………………………….	1	шт.
Фиксатор базовой комплектации с комплектом сухарей №1 под трубу Dвн=39–48 мм…………………...	1	шт.
Сухарь №2 фиксатора под трубу Dвн=47–56 мм…………………...	3	шт.
№3 Dвн=55–64 мм…………………...	3	шт.
№4 Dвн=63–72 мм…………………...	3	шт.
№5 Dвн=70,5–80 мм…………………	3	шт.
№6 Dвн=78,5–88 мм…………………	3	шт.
№7 Dвн=86,5–96 мм…………………	3	шт.
№8 Dвн=94,5–104 мм……………….	3	шт.
Штуцер для шланга подвода воздуха………………………….........	1	шт.
Запасные лопатки пневмодвигателя…………………………………	6	шт.
Ключ шестигранный 4…………………………………………………..	1	шт.
Ключ шестигранный 6…………………………………………………..	1	шт.
Резец № 11 (Р6М5)……………………………………………………...	3	шт.
Резец № 21 (Р6М5)………………………………………………………	3	шт.
Резец № 31 (Р6М5)………………………………………………………	3	шт.
Кольцо резиновое грязезащитное…………………………………….	1	шт.
Оправка шлицевая семизубая…………………………………………	1	шт.
Паспорт…………………………………………………………………….	1	шт.
Инструкция по эксплуатации…………………………………………..	1	шт.
Транспортная упаковка …………………………………………………	1	шт.
Запасные резцы	№______________ - _____ шт. № _____________ - _____ шт.
№______________ - _____ шт. № _____________ - _____ шт.
№______________ - _____ шт. № _____________ - _____ шт
Дополнительный комплект для вырезания штуцеров из тонкостенных коллекторов малого диаметра
Фиксатор специальный в сборе……………………………………	1	шт.
Цанга под штуцер Æнар. _________ - ____ шт., Æнар. _________ - ____ шт.
Æнар. ________ - ____ шт., Æнар. _________ - ____ шт.
Запасные резцы № 13 (EM42) - _____шт.
Дополнительный комплект для высверливания труб, завальцованных на глубину до 50 мм
Фиксатор удлиненный в сборе………………………………………	1	шт.
Головка расточная под трубу Æнар. _________ - ____ шт., Æнар. _________ - ____ шт.
Æнар. _________ - ____ шт., Æнар. _________ - ____ шт.
Запасные резцы № 41 (ЕМ42) - _____шт.
