Инструкции по быстрому программированию посудомоечной машины
M16-EA3 – Модель FV 40.2
Общие положения
Предусловием программирования является подача напряжения на монтажную плату. Кроме того, машину следует полностью выключить (все светодиодные индикаторы должны погаснуть), а устройство, блокирующее функцию программирования (шунт между терминалом 44 и 45 на электронной монтажной плате), снять. Как правило, программирование осуществляется в три стадии.
Выбор режима программирования
Вход в режим программирования выполняется нажатием и удержанием в прижатом положении пусковой клавиши технологического цикла, пока дважды мигнет светодиодный индикатор над этой клавишей. Выйти из режима программирования можно в любое время, повторно нажав пусковую клавишу цикла. В этом случае изменения исходного программирования не учитываются.
Выбор функции
Вход в режим выбора функции осуществляется из режима программирования. Нужная функция выбирается из нижеприведенного перечня путем нажатия клавиши выбора. Затем сделанный выбор подтверждается нажатием клавиши подтверждения.
Установка параметров
После подтверждения выбранной функции, выполняется вход в режим параметра (в этом случае мигнет, по крайней мере, один светодиодный индикатор над обозначениями длительности технологического цикла). Выбор параметров производится из сопряженного перечня и затем подтверждается. Подтверждение одновременно приводит к автоматическому выходу из режима программирования.
Внимание: Изменение заводской настройки параметров может привести к сбоям в работе машины. Любое произвольное изменение настройки параметров, произведенное неуполномоченными лицами, означает аннулирование всех гарантийных обязательств.
дефект подтвердить, нажав клавишу с обозначением «0»). | |
- Неисправность бойлера, например, устройства нагрева ванны - Недостаточная подача свежей воды (РВ) - Недостаточная производительность водоотливного насоса. | |
Опасные неисправности – (выполняются только операции, предусмотренные в аварийных ситуациях; дефект подтвердить, нажав клавишу с обозначением «0»). | |
- Обрыв электропроводки или короткое замыкание датчика температуры бойлера. - Обрыв электропроводки или короткое замыкание датчика температуры ванны. | |
Полный выход из строя – (дальнейшая работа невозможна; отключить машину от электропитания) | |
- Неисправность микросхемы ПЗУ; неправильный монтаж или не установлена (Мигание подсветки кнопки запуска программ означает неисправность индикаторной панели с сенсорным управлением) (РВ) исчезнет с экрана, если индикация ошибки будет частично блокирована |
Неопасные неисправности – (работу еще можно продолжать, но с ограничениями;
Режим функций | |||
BT | Температура бойлера | ||
TT | Температура ванны | ||
CD | Длительность цикла промывки | ||
RT | Длительность споласкивания | ||
WH | Жесткость воды | ||
AV1 | Дополнительный вариант 1 | ||
AV2 | Дополнительный вариант 2 | ||
MT | Тип машины |

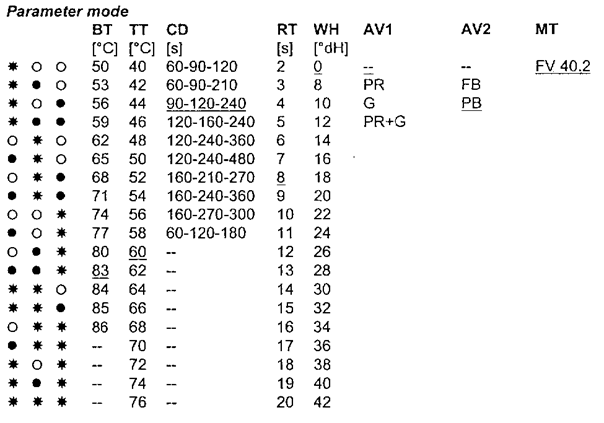

Режим параметров | |||
G | - программа промывки стаканов | PB | - частичное блокирование индикации дефектов |
PR | - предварительная промывка | FB | - полное блокирование индикации дефектов |
