Компрессорная станция GENESIS

Компрессорная станция GENESIS (2005 модельный год)

Компрессорное оборудование концерна АВАС (АБАК) производится только на заводах в Италии и Германии.

ВКЛЮЧИЛ и РАБОТАЙ

GENESIS – полностью готовая к работе компрессорная станция включающая:

Традиционный пост сжатого воздуха = Genesis

(компрессорный блок 5,кВт, предварительный охладитель, блок из 3-х фильтров очистки сжатого воздуха, ресивер, встроенный осушитель, блок управления МС2 всей системой, компактность установки, свехнизкий шум (62-69 дБ(А)) в работе, отсутствие работ по монтажу и обвязке, а также высокую производительность и надежность всей системы.

ОБОРУДОВАНИЕ И ЕГО КОМПЛЕКТАЦИЯ

- компрессорная станция полностью готова к подключению и эксплуатации;

- виброизоляционный герметичный корпус, не требующий специальной подготовки фундамента;

- шкаф снабжен звукопоглощающим, грязеотталкивающим кожухом с шумоподавляющей системой, что обеспечивает низкий уровень шума;

- электрощит управления (степень защиты IP 44);

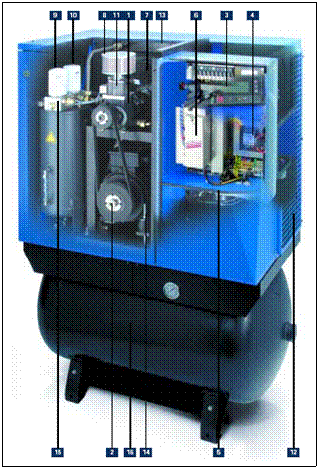

1. Воздушная головка TriAB 51/TriAB 69

2. Электродвигатель (степень защиты IР55)

3. Блок управления MС2

4. Стартер типа”звезда/треугольник” IP54

5. Осушитель с (3- мя фильтрами)

6. Частотный инвертор (KEB - пр-во Германия) опция 11 и 22 кВт;

7. Электрический вентилятор

8. Всасывающий фильтр

9. Фильтр очистки масла

10. Масляный фильтр

11. Впускной клапан

12. Панель предварительного фильтра

13. Воздушно-масляный охладитель

14. Устройство натяжения ремня

15. Обратный клапан минимального давления

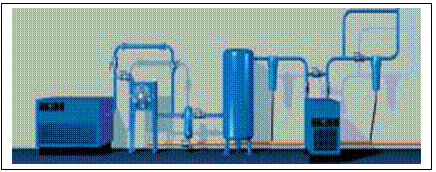

Блок подготовки сжатого воздуха

Сжатый воздух полностью осушается и фильтруется осушителем-охладителем и фильтрами обработки воздуха. Блок подготовки сжатого воздуха управляется микропроцессором МС2, который регулирует и контролирует все рабочие циклы. Воздушные фильтры удаляют частицы, присутствующие в промышленном воздухе вместе с водой и частицами масла:

* предварительный фильтр задерживает крупные капли конденсата;

* керамический фильтр задерживает частицы и эмульсии до 3 микрон;

* субмикрофильтр тонкой очистки задерживает частицы масла, влаги и пыли до 0,01 микрона.

Полученный воздух технически сухой и чистый и соответствует: 1 классу качества по твердым частицам и примесям масел и 4 классу качества по содержанию влаги.

Контроль и управление

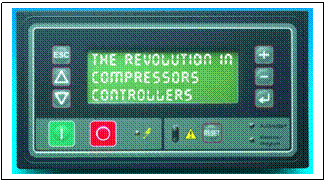

Блок управления МС2 снабжен 4-х строчным текстовым дисплеем на русском языке с подсветкой, обеспечивающий управление и контроль всех компонентов компрессорной станции в автоматическом режиме реального времени:

- энергосберегающие алгоритмы;

- защита от неправильного использования;

- возможность обновления программного обеспечения;

- контроль периодов обслуживания с активизацией алгоритма защиты;

- возможность подсоединения нескольких компрессоров;

- ежедневным и/или еженедельным программированием до 4-х компрессоров, что позволяет управлять компрессорами на расстоянии;

- функцией «Автоперезапуск;

- программируемым плановым обслуживанием;

- самотестирование на различных уровнях:

- потеря протокола;

- тестирование направления вращения двигателя.

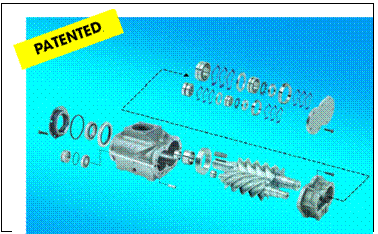

Винтовая воздушная головка ABAC

Воздушные головки TriAB для винтовых компрессоров АВАС разрабатываются и собираются исключительно на заводах компании АВАС, сертифицированных по стандартам ISO 9001.

* Высокоразвитый ассиметричный роторный профиль с конфигурацией выступов и пазов 5/6 обеспечивает высокую производительность сжатого воздуха при небольшом потреблении энергии.

* Каждый ротор фиксируется тремя большими подшипниками высокой точности, обеспечивая более долгий срок службы головки.

*3-ой сальник на валу обеспечивает полную защиту головки от внешних загрязнений и утечки масла наружу, что увеличивает надежность оборудования.

* Стопорные кольца и корончатая гайка, фиксирующие ротор, обеспечивают высокую надежность установки на протяжении всего срока службы.

Техническое обслуживание:

Все операции технического обслуживания производятся с одной стороны, причем быстрый доступ к узлам обеспечивается снятием быстросъемных панелей одним поворотом ключа.

Замена приводных ремней это простая операция с минимальными временными затратами. При этом обеспечивается автоматическое натяжение ремня не требующее периодического контроля и работ по натяжению на весь период эксплуатации. Замена масляного фильтра и фильтра сепаратора, который размещен снаружи, сводят работы к минимуму, что значительно снижает трудоемкость работ, так и время простоя оборудования.

Основные технические характеристики

Модель	Давление бар	Производительность ст. ISO1217 л/мин,	Мощность двигателя кВт	Воздушная головка	Размеры дл х шир х выс	Вес кг	Подкл. пневмосети дюйм
Genesis 11	8	1650	11	TriAB 51	1960 x 615 x 1645*	455	3/4"
10	1400
13	1170
15	950

* - на ресивере 500 литров

Документация на русском языке:

(в соответствии с требованиями законодательства РФ)

1. Инструкция по обслуживанию и эксплуатации

2. Электросхема

КОММЕРЧЕСКИЕ ПАРАМЕТРЫ

Спецификация предлагаемого оборудования и расчёт цены.

№	Кол-во	Наименование оборудования	Цена/шт у. е.	Цена/к-во у. е.
1	1	Компрессор GENESIS 11 / 500 блоком подготовки сжатого воздуха, на ресивере 500 литров, производительность при давлении 8 бар 1650 л/мин.
2	1	Гибкое присоединение 111.03189		21,00
Общая стоимость, включая НДС	,00

Сменно – запасные части на 2000 часов работы:

№	Наименование	Код заказа	Цена у. е за шт.
1	Набор фильтров бар
2	Картридж AQFCшт.)
3	Картридж AHFCшт.)
4	Приводной ремень (2 шт.) 8 / 10 бар

1. Первое ТО (обкатка) после первых 100 часов работы компрессора. Производится замена масляного фильтра.

Гарантия

На всё оборудование сроком 12 месяцев после поставки и 24 месяца на элементы винтовой группы, за исключением быстро изнашиваемых частей, заменяемых в соответствии с инструкцией по обслуживанию и эксплуатации.

Основополагающим исключением подтверждения гарантии являются все повреждения, происшедшие вследствие неправильных действий заказчика.

Документооборот:

Для подготовки счета и договора просим в наш адрес выслать (факс, E-mail) заявку с указанием перечня заказываемого оборудования, полных реквизитов Вашей компании с указанием Ф. И.О. директора, главного бухгалтера и контактного лица.

По Вашему запросу мы готовы предоставить подробную техническую информацию по всем типам оборудования и произвести подбор вспомогательного оборудования подготовки сжатого воздуха.
