Model

Характеристики

Характеристика	Значение
Назначение	Универсальные рамы в настольном исполнении для экспонирования печатных форм малого и среднего формата и контактных работ с пленкой.
Макс формат экспонирования, (ммхмм)	750x650
Источник излучения	металлогалогенная лампа
Макс мощность источника излучения, (кВт)	1,5
Число ступеней лампы	2
Длина, (мм)	950
Ширина, (мм)	900
Высота, (мм)	1150
Масса, (кг)	120

Дополнительная информация

Все серии контактно-копировальных рам обозначаются двухзначной цифрой и, в некоторых случаях, присутствует буквенно-цифровая индексация. Каждая модель из серии обозначается шестизначным номером, в котором первые две цифры указывают на принадлежность модели к соответствующей серии, следующие три цифры обозначают максимальную длину рабочего стола (в см), определяющую максимальный формат пластины по длинной стороне, и последняя цифра указывает мощность используемого источника света (чаще всего - металл-галлогеновая лампа) в кВт. Наличие в индексе модели буквы Z указывает на то, что рама специализирована под газетное производство, а букв ZE - для подсоединения к линии газетного производства с устройством извлечения форм и съемным конвейером для их переноса, буквы S - рама снабжена металл-галогеновой (МН) лампой быстрого запуска.
Из предлагаемых серий копировальных рам для нужд офсетной печати предназначены следующие: 10, с 12 по 14, 16, с 19 по 21, OR-30, RS-30, 32, 34 и СТР.

Серия 36 предназначена для копировальных процессов при изготовлении форм для флексографской и трафаретной печати.

Модели серий 19 и 21 оснащены разборными защитными металлическими корпусами вместо тканевых шторок. Модели остальных серий также могут быть оснащены такими корпусами. Стоимость таких рам практически одинакова, а иногда и ниже, чем у рам с тканевыми занавесами.
Следует отметить, что защита металлическими шторками (корпусами) экологически более надежна и обеспечивает минимальное попадание пыли в рабочую зону копировальной рамы. Рамы с тканевыми занавесами выпускаются в силу традиций и поставка их на настоящий момент в современные европейские типографии практически прекращена.

Источником излучения в копировальных рамах служат МН-лампы, которые отличаются по трем характеристикам:

- по спектральному составу излучения подразделяются на МН-лампы с преимущественным излучением в сине-фиолетовой области спектра (mах = 400-410 нм) или Ga-лампы и с преимущественным излучением в ближней УФ-области спектра (mах = 370-380 нм) или Fe-лампы;

- по мощности излучения подразделяются, Вт - 500, 1000, 1500, 3000, 4000, 5000, 6000 и 8000. Как правило, мощность лампы, используемой в копировальной раме, прямо пропорционально связана с размерами облучаемой поверхности;

- по времени достижения рабочего режима лампы - обычные и быстрого запуска. Обычные лампы целесообразно использовать в рамах при интенсивной загрузке в единицу времени формного производства (необходимо изготавливать одновременно большое количество форм, как, например, в газетном производстве) а лампы быстрого запуска - при преимущественно единичных работах (несколько единиц комплектов форм равномерно в течение смены).

Во всех копировальных рамах, в случае необходимости, можно заменить МН-лампы на меньшую или большую мощность (до 8000 Вт). Гарантированный срок службы МН-ламп - 150 рабочих часов, после этого происходит потеря мощности вплоть до 50% при эксплуатации лампы 300 рабочих часов. Гарантированный срок хранения МН-ламп не более 2-х лет. В течение этого срока происходит естественная разгерметизация лампы свыше допустимого предела.

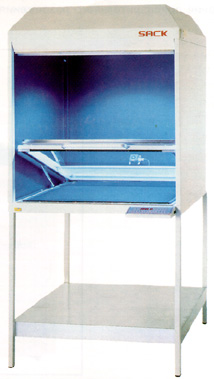

Контактно-копировальные рамы фирмы SACK серии 20 предназначены для процессов экспонирования при производстве офсетных печатных форм малого и среднего формата, а также для контактно-копировальных работ с пленками.

Конструктивное исполнение - горизонтальное в настольном исполнении.

Контактно-копировальная рама функционирует под управлением микропроцессора ЕСХ-1 в автоматическом режиме, либо в ручном режиме при помощи экспозиционного компьютера, к которому подключен фотоэлемент.

Включает три модели:,, и

Выполняются следующие операции: создание предварительного разрежения, его углубление до достижения основного вакуума, экспонирование, дополнительное экспонирование. При необходимости проводятся процедуры коррекции. Ступенчатая регулировка глубины вакуума и управление экспонированием при помощи УФ-фотоэлемента позволяют получать высококачественные печатные формы.

Управляющий микропроцессор ЕСХ-1

Пленочная панель управления, 50 независимых программ для регулировки глубины вакуума (двух ступеней), регулировка мощности излучения, времени экспонирования. Поддерживаются: цифровое измерение глубины вакуума, контроль времени работы рамы и длительности экспозиции, интегральное измерение интенсивности УФ-излучения для контроля процесса экспонирования, возможность работы в ручном и автоматическом режимах.

Рабочая высота: 900 мм. Электропитание: 230 В. Общая мощность: 1,75 кВт.

Компоновка узлов и конструкция рамы:

• полностью разборная настольная копировальная рама закрытая с трех сторон металлическим корпусом и с защитой от излучения;

• антистатический резиновый коврик, обеспечивающий равномерный прижим;

• автоматическое устройство установки диффузионного экрана для устранения копирования краев пленки и следов монтажа;

• двухступенчатая система вакуумирования с электронным контролем;

• осветитель с металл-галогеновой лампой мощностью 1500 или 3000 Вт с двухступенчатой системой регулировки мощности.

Дополнительная комплектация по желанию заказчика (оплата отдельная):

• стол-подставка;

• ручное устройство установки диффузионного экрана для устранения копирования краев пленки и следов монтажа;

• автоматическое устройство установки диффузионного экрана для устранения копирования краев пленки и следов монтажа;

• Ga или Ре-лампы мощностью 1.5 или 3 кВт.
