При возникновении неисправности необходимо, исходя из обстановки, (если до этого не произошел аварийный останов) принять решение о нормальном останове воздухонагревателя для текущего ремонта.
При отыскании причины возникновения неисправности в первую очередь проверить достоверность полученных сигналов системы управления и их соответствие техническому состоянию исполнительных механизмов.
При проверке исправности и настройке датчиков и сигнализаторов, в соответствии с ЭД на них, обратить особое внимание на следующее:
- надежность крепления клеммных соединений;
- отсутствие влаги и загрязнений на наружных поверхностях;
- качество уплотнения ввода кабелей;
- отсутствие конденсата и грязи в приемных полостях датчиков и сигнализаторов;
- отсутствие повреждений кабелей.
Перечень основных неисправностей агрегата и способы их устранения приведен в таблице 4.
Таблица 4
Неисправность | Вероятная причина | Способ устранения |
Световая сигнализация на щите управления отсутствует | Отсутствует электропитание; | Найти и устранить неисправность в цепи электропитания (проверить клеммы в шкафу управления и «прозвонить» цепь) |
Перегорели лампы | Заменить на исправные | |
Негерметичность стыков газовой системы | Ослабление крепления стыка | Подтянуть крепление стыка. |
Нарушение герметичности прокладки | Заменить прокладку | |
Вентилятор подачи воздуха в отапливаемое помещение | Неисправна цепь электропитания электродвигателя | Проверить цепь электропитания электродвигателя |
Выход из строя электродвигателя вентилятора | Определить и устранить причину поломки электродвигателя | |
Неисправность термостата запуска вентилятора | Отремонтировать или заменить термостат | |
Обрыв линии связи термостата запуска вентилятора | Восстановить связь | |
Неплотное прилегание термостата к поверхности теплообменника | Устранить неплотность прилегания термостата | |
Отклонение от заводской характеристики термостата запуска вентилятора | Заменить термостат | |
Низкий расход воздуха вентилятора | Засорение воздуховодов | Убедиться в отсутствии посторонних предметов в воздуховодах |
Заслонки, установленные в сети воздуховодов, не отрегулированы | Отрегулировать заслонки | |
Обратное направление вращения вентилятора | Исправить на верное направление – переключить две фазы на клеммах электродвигателя | |
Горелка не запускается | Повреждена цепь электропитания горелки | Восстановить цепь электропитания горелки |
Неисправна горелка | Отремонтировать (в соответствии с РЭ на горелку), либо заменить на исправную | |
Засорение дымовой трубы | Очистить дымовую трубу, обеспечить необходимую высоту трубы | |
Засорение газового тракта теплообменника | Прочистить газовый тракт теплообменника | |
Срабатывание защиты воздухонагревателя от перегрева теплообменника | Мощность горелки превышает мощность воздухонагревателя | Настроить горелку в соответствии с мощностью воздухонагревателя |
Заменить горелку на соответствующую по мощности | ||
Неисправен термостат защиты от перегрева | Отремонтировать либо заменить на исправный термостат | |
Обрыв линии связи термостата защиты от перегрева | Восстановить связь | |
Высокое сопротивление воздушного тракта | Убедиться в отсутствии посторонних предметов в воздуховодах, проверить и при необходимости отрегулировать заслонки. | |
7. Срок службы и гарантии изготовителя (поставщика).
Назначенный ресурс эксплуатации воздухонагревателя – 15 лет. Указанные сроки службы действительны при соблюдении потребителем требований действующей эксплуатационной документации.
Изготовитель (поставщик) гарантирует соответствие воздухонагревателя
требованиям технической документации при соблюдении заказчиком условий транспортирования, хранения, монтажа и эксплуатации.
Гарантийный срок воздухонагревамесяцев с момента отгрузки заказчику. Гарантийный срок эксплуатации - 12 месяца с момента ввода в эксплуатацию, в пределах установленного гарантийного срока.
Моментом ввода воздухонагревателя в эксплуатацию для начала исчисления гарантийного срока эксплуатации, считать дату подписания Свидетельства о приемке-сдаче агрегата в эксплуатацию представителем заказчика.
Действие гарантийных обязательств прекращается в любом из следующих случаев:
- истечения 18 месяцев с момента поставки воздухонагревателя заказчику;
- истечения 12 месяцев с момента ввода воздухонагревателя в эксплуатацию;
- нарушения заказчиком требований эксплуатационной документации (устанавливается совместной комиссией изготовителя (поставщика) и эксплуатирующей организации)
В течение гарантийного срока изготовитель (поставщик) безвозмездно устраняет выявленные дефекты, а также безвозмездно проводит замену вышедших из строя составных частей, за исключением случаев, когда причиной дефекта явилось несоблюдение заказчиком требований эксплуатационной документации.
8. Транспортирование и хранение.
Воздухонагреватель транспортируется отдельными блоками полной заводской готовности всеми видами транспорта в соответствии с действующими правилами перевозки грузов на данном виде транспорта.

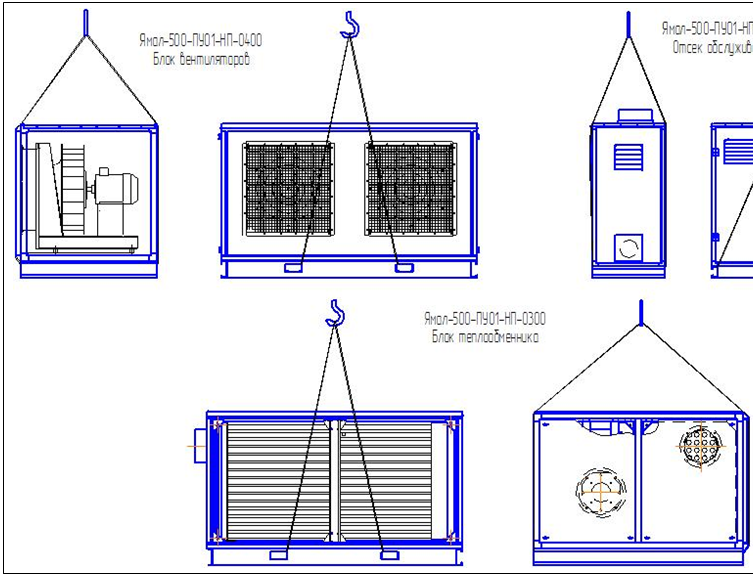

Транспортирование воздухонагревателя производить на поверхностях, указанных в чертежах на воздухонагреватель, с закреплением за строповочные элементы (рис. 3).
При транспортировании на воздухонагревателе должны быть установлены технологические заглушки на окна и защитные устройства на фланцы для присоединения подводящего газопровода и продувочных свечей.
ВНИМАНИЕ: При температуре атмосферного воздуха –40°С и ниже – работы по строповке воздухонагревателя, а также транспортировка автомобильным транспортом – запрещены. |
ВНИМАНИЕ: Транспортирование воздухонагревателя волоком на собственной раме не допускается. |
Условия хранения воздухонагревателя должны соответствовать группе 1 (Л) по ГОСТ. Допускается хранение воздухонагревателя на открытой площадке при условии поддержания в нем температуры не ниже плюс 5˚С с помощью дополнительных источников тепла.
Складирование при транспортировке и хранении воздухонагревателя должно осуществляться в один ярус.
9. Свидетельствование об упаковывании.
Наименование - Воздухонагреватель рекуперативного типа
Обозначение – ЯМАЛ-______ ТУ
Заводской номер________________
Упакован согласно требованиям, предусмотренным в действующей технической документации.
_________________ _________________ _____________________
( должность) (личная подпись) (расшифровка подписи)
__________________
(год, месяц, число)
10. Свидетельствование о приемке.
Наименование - Воздухонагреватель рекуперативного типа
Обозначение – ЯМАЛ-______ ТУ
Заводской номер________________
Изготовлен и принят в соответствии с обязательными требованиями государственных стандартов, действующей технической документацией, спецификацией ЯМАЛ-___________________ изм.________ и признан годным для монтажа и последующей эксплуатации.
Директор
«Теплоэнергопром» _____________________________________
(подпись, дата, фамилия)
Начальник ОТК
«Теплоэнергопром» ______________________________________
(подпись, дата, фамилия)
МП «___» ______________________ 20___г.
11. Движение воздухонагревателя в эксплуатации.
Сведения о движении воздухонагревателя в эксплуатации заносятся в таблицу 5.
Таблица 5.
Дата установки | Где установлен | Дата снятия | Наработка | Причина снятия | Подпись лица, проводившего установку (снятие) | |
С начала эксплуатации | После последнего ремонта | |||||
12. Сведения о хранении воздухонагревателя.
Сведения о дате приемки воздухонагревателя на хранение и снятие с хранения, об условиях и видах хранения заносятся в таблицу 6.
Таблица 6.
Дата | Условия хранения | Вид хранения | Примечание | |
приемки на хранение | снятия с хранения | |||
13. Сведения о рекламациях.
Сведения о выявленных дефектах за время эксплуатации воздухонагревателя при выходе его из строя до окончания гарантийного срока службы, а также отзывы о работе и предложения по конструкции просим направлять на адрес предприятия-изготовителя:
г. Пермь, а/я 7626,
Тел/ф. (3,
Е-mail: *****@***ru
Форма сведений о рекламациях приведена в приложении В.
14. Сведения об утилизации.
Воздухонагреватель выполнен из металлического (стального) несущего каркаса, обшивочного теплоизоляционного материала (сэндвич-панелей), а также в части оборудования из различных пластмасс и цветных металлов.
По истечению срока эксплуатации все стальные элементы конструкции агрегата допускается использовать в качестве вторичного сырья. Цветные металлы подвергать переплавке в качестве металлолома.
Все пластмассовые изделия должны быть утилизированы по специальным технологиям на соответствующем оборудовании.
Утеплительные материалы допускается как утилизировать, так и использовать вторично по назначению.
При подготовке и отправке воздухонагревателя на утилизацию необходимо разобрать и рассортировать составные части воздухонагревателя по материалам, из которых он изготовлен.
Приложение А Учет технического обслуживания
Дата | Вид технического обслуживания | Наработка | Основание (наименование, номер и дата документа) | Должность, фамилия, подпись | Примечание | ||
после последнего ремонта | с начала эксплуатации | Выполнившего работу | Проверившего работу | ||||
Приложение Б Учет выполненных работ
Дата | Наименование работы и причина ее выполнения | Должность, фамилия, подпись | Примечание | |
Выполнившего работу | Проверившего работу | |||
Приложение В Сведения о рекламациях
Дата предъявления | Краткое содержание | Меры, принятые по рекламации |
Приложение Г Сертификат соответствия
Приложение Д Разрешение на применение

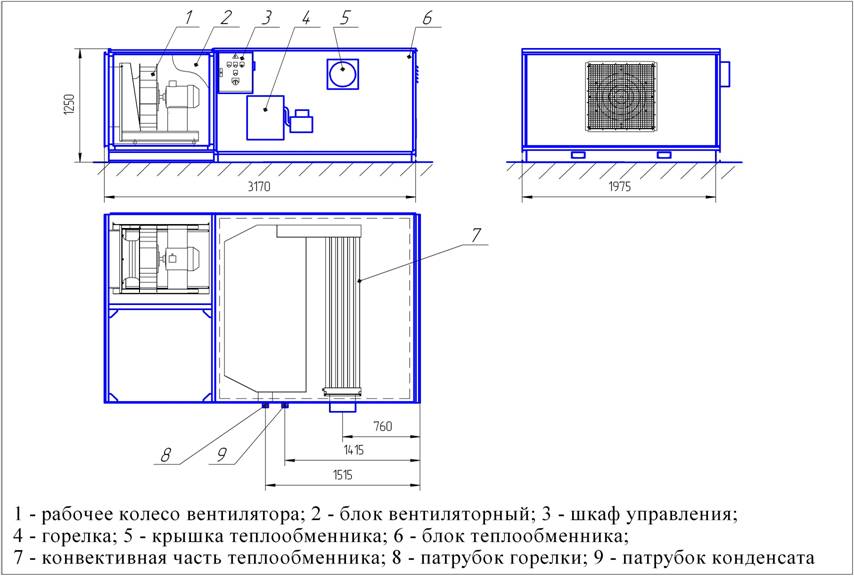

Рисунок 1. Общий вид воздухонагревателя Ямал-300ПУ01-П 150
 |
 |

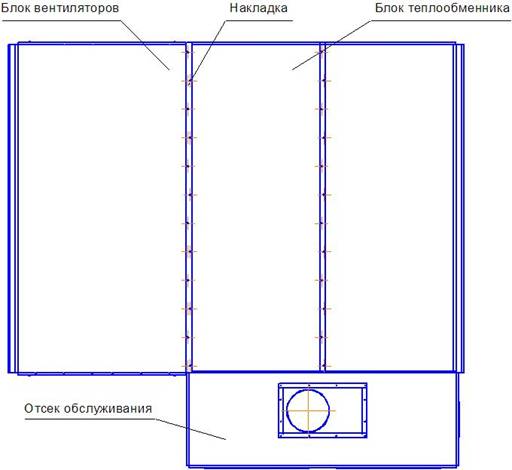

Рис. 2. Схема сборки блоков воздухонагревателя Ямал-300ПУ01-П 150

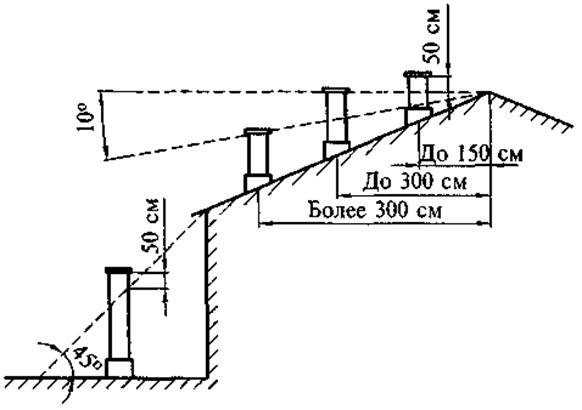

Рис. 4. Схема вывода дымовых труб на крышу здания

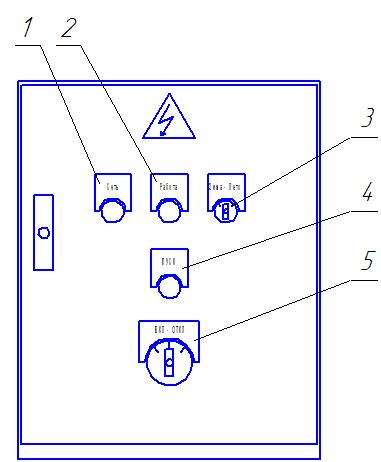

Рисунок 5. Щит управления.

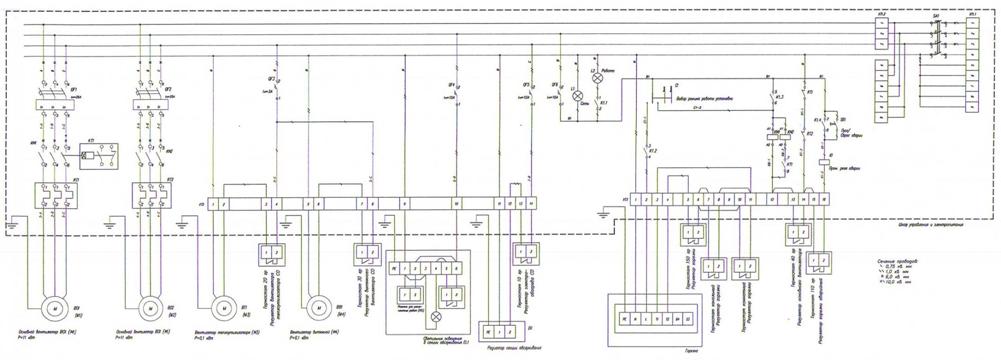

Рисунок 6. Схема электрическая принципиальная

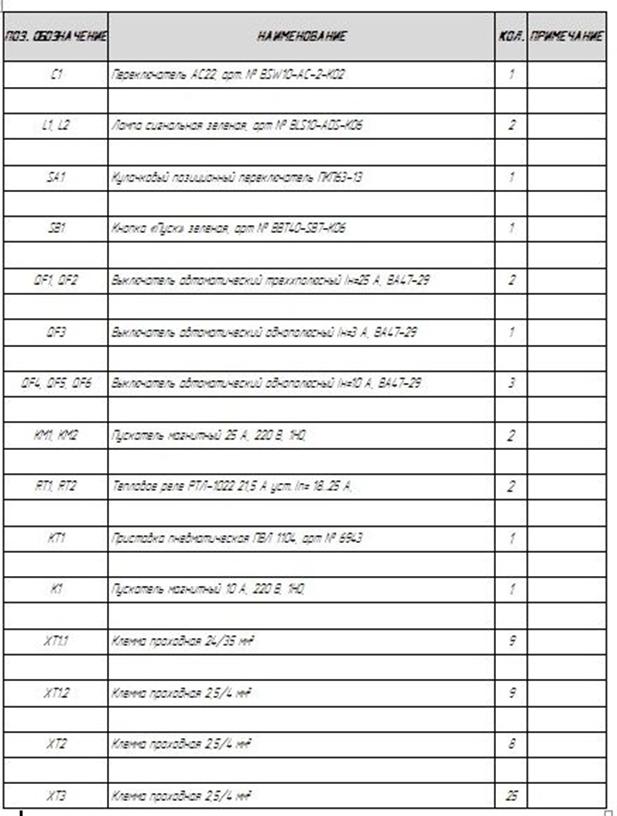

Рисунок 7. Перечень элементов шкафа управления и электропитания воздухонагревателя Ямал-300ПУ01-П 150.
Лист регистрации изменений
Изм. | Номера листов (страниц) | Всего листов (страниц) в докум. | № докум. | Входящий № сопроводительного документа и дата | Подпись | Дата | |||
Измененных | Замененных | Новых | Изъятых | ||||||
|
