Устройство контроля уровня типа LLC35 (Liquid Level Controller).
Устройство контроля уровня типа LLC35 (Liquid Level Controller) предназначено для контроля уровня жидкости с помощью 2-х или 3-х электродов, подключенных к клеммам А, В, С устройства. К клеммам 1,2 и 3 выходного реле (250v AC-1; 10,0A max) подключается исполнительное устройство.
Питается устройство от электрической сети, напряжением: 90-250v, 40-70Hz.
Чувствительность устройства плавно регулируется в диапазоне 5-100 Ком.
Рабочий диапазон температур: -25С - +70С.
Потребляемая мощность: 1Вт.
Класс защиты: IP20.

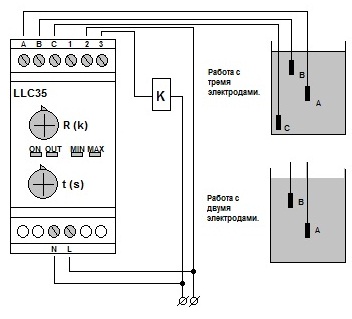

Схема подключения:
Описание работы и настройки:
Контроль уровня по 3-м электродам:
Исходное состояние – все электроды погружены в жидкость, эл. питание подано, есть индикация “ON”. Регулятором чувствительности “R” из состояния минимальной чувствительности, вращением движка по часовой стрелке, добиваемся срабатывания индикации “MIN”, “MAX”, “OUT”.
При падении уровня с “B” до “A” – гаснет индикация “MAX”. При падении уровня с “A” до “C” - гаснет индикация “MIN” и “OUT”, выключается выходное реле.
При повышении уровня с “C” до “А” – срабатывает индикация “MIN”, при повышении уровня с “А” до “B” – срабатывает индикация “MAX” и “OUT”, включается выходное реле.
Контроль уровня по 2-м электродам:
Контроль осуществляется по электродам “А” и “B” в режиме вкл/выкл.
Регулятор t(s) – служит для регулировки задержки срабатывания в схеме контроля по 2-м электродам.
