Схема сборки шкафа

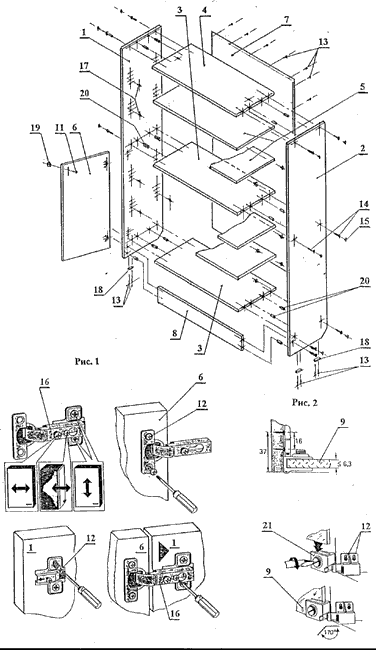

СХЕМА СБОРКИ ШКАФА (7.0ШГО)

ПЕРЕЧЕНЬ КОМПЛЕКТУЮЩИХ ИЗДЕЛИЙ

(7.0ШГО; 7.0ШГГ; 7.0ШГС; 7.0ШП; 7.0ШГОр)

Таблица № 1

№ поз.	Наименование	Кол.	Кол.	Кол.	Кол.	Кол.	Примечание
		7.0 ШГО	7.0 ШГГ	7.0 ШГС	7.0 ШП	7.0 ШГОр
1	Щит боковой левый	1	1	1	1	1
2	Щит боковой правый	1	1	1	1	1
3	Плита горизонтальная	2	2	2	2	2
4	Плита горизонтальная верхняя	1	1	1	1	1
5	Полка	4	4	4	4	4
6	Дверь	2	4	2	-	2
7	Панель задняя	1	1	1	1	1
8	Царга	1	1	1	1	1
9	Дверь стеклянная	-	-	2	-	-
9.1	Дверь стеклянная рамочная	-	-	-	-	2
11	Шуруп 4х35	2	4	2	-	4
12	Шуруп 4х14	16	32	24	-	32
13	Гвоздь 2х25	35	35	35	35	35
14	Винт “ЕВРО” KON 6,4х50	14	14	14	14	14
15	Заглушка декоративная “ЕВРО”	14	14	14	14	14
16	Петля дверная	4	8	4	-	8
17	Полкодержатель	16	16	16	16	16
18	Подпятник	4	4	4	4	4
19	Ручка-кнопка	2	4	2	-	4
20	Шкант мебельный 8х31	14	14	14	14	14
21	Петли стеклянных дверей	-	-	4	-	-
	Стяжка межсекционная	2	2	2	2	2
	Заглушка декоративная	4	4	4	4	4
	Ключ специальный S 4					1	*

* Примечание: при поставке одного изделия выдается один ключ, при поставке партии

- один ключ на три шкафа.

2. ПОРЯДОК СБОРКИ (7.0ШГО; 7.0ШГГ; 7.0ШГС; 7.0ШП; 7.0ШГОр)

Сборку производить в соответствии со схемой сборки на ровной поверхности, покрытой тканью или бумагой, во избежании повреждения или загрязнения мебели.

2.1. Осторожно забить в щиты боковые поз. 1 и 2 по семь шкантов мебельных поз. 20. Вставить полкодержатели поз. 17 на выбранном уровне расположения полок. Закрепить с помощью двух шурупов 4х14 поз. 12 подпетельники в шкафах: 7.0ШГО и 7.0ШГС по два в нижней части щитов, в 7.0ШГГ и 7.0ШГОр по два в верхней и нижней части щитов (см. рис. 1).

2.2. На щит боковой, например правый поз. 2, поставить последовательно плиты горизонтальные поз. 3 и 4, и царгу поз. 8, так чтобы отверстия диаметром 8 мм. в торцах плит сели на шканты в щите боковом. Придерживая плиты, осторожно наложить щит боковой левый поз. 1 на плиты и царгу, вставив шканты в отверстия на торцах плит. Соединить щит боковой, плиты и царгу винтами “ЕВРО” KON 6,4х50 поз. 14, затем положить шкаф лицевой стороной вниз и соединить щит боковой правый поз. 2 с плитами и царгой винтами “ЕВРО”.

2.3. Положить панель заднюю поз. 7 на каркас шкафа, выставить её равномерно, так чтобы расстояние между ней и краями шкафа было равным. Прибить панель гвоздями поз. 13. Расстояние между гвоздями приблизительно равно 200 мм.

2.4. Наложить подпятники поз. 18 на торцы щитов боковых, и прибить их двумя гвоздями каждый.

2.5. Поставить шкаф на предназначенное для него место. Шкаф 7.0ШП - собран.

2.6. Закрепить петли дверные поз. 16 на дверях поз. 6 и на дверях стеклянных рамочных поз. 9.1 шурупами 4х14 поз. 12 (см. рис. 1). Соединить ручки-кнопки поз. 19 и двери с помощью шурупов 4х35 поз. 11. Навесить двери, вставив паз петли на винт подпетельника (см. рис. 1), обратить внимание на ориентацию дверей поз. 6, ручка должна находиться в центре шкафа. В шкафах - 7.0ШГО, 7.0ШГС и 7.0ШГОр двери поз. 6 навешиваются в нижней части, в 7.0ШГГ в верхней и нижней частях. Рамочные стеклянные двери поз. 9.1 навешиваются в верхней части шкафа 7.0ШГОр аналогично. Выставить двери с помощью винтов и шурупов на петле дверной (см. рис. 1), добившись симметричности их положения и свободного без заеданий открытия-закрытия.

2.7. На шкафе 7.0ШГС закрепить петли для стеклянных дверей поз. 21 шурупами 4х14 поз. 12, как показано на рис. 2. Обратить внимание на ориентацию петель.

2.8. Вставить двери стеклянные поз. 9 в петли, выровнять их, и закрепить винтом пластиковым расположенным на петлях. Установить ручки в нижней части стеклянных дверей, закрепить их.

2.9. Вставить полки поз. 5 в шкаф.

2.10. Закрыть головки винтов “ЕВРО” поз. 14 заглушками декоративными поз. 15.

2.11. Заглушить отверстия в щитах боковых заглушками декоративными.

2.12. Если несколько шкафов объединяются в секции, соединить их стяжками межсекционными, через отверстия диаметром 9 мм. в щитах боковых.
