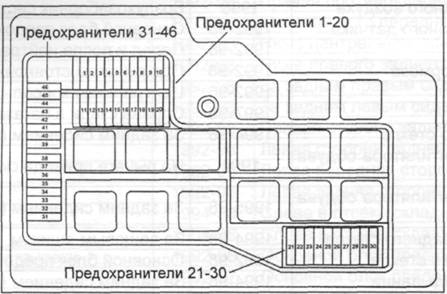

Расположение предохранителей

Таблица. Расположение предохранителей (модели 1995 года)

Предохранитель

Номинал

Защищаемая цепь

1

30 А

Питание люка крыши

3

30 А

Омыватель фар (см. предохрани

4

15 А

Подогреватель сидений (см. предохрани

5

30 А

Привод сидений (см. предохрани

6

20 А

Подогреватель заднего стекла/вентилятор (см. предохрани

7

5 А

Центральный замок (ZKE IV, кабриолет) (см. предохранитель 14, 31, 33, 35, 43). Центральный замок (см. предохранитель 26, 28, 35). Складная крыша (см. предохранитель 27, 35, 42, 43). Освещение салона (см. предохранитель 33, 43). Защита против опрокидывания (см. предохранитель 35, 42, 43).

8

15 А

Звуковой сигнал

9

20 А

Предупреждающий звуковой сигнал (см. предохранитель 33, 44)

10

30 А

ABS (см. предохранитель 21, 23, 27, 38, 46, 47). Система управления тягой (см. предохранитель 21, 26, 27, 38, 46).

11

7,5 А

Фары/противотуманные фары (см. предохранитель 12, 15, 17, 23, 25, 29, 30). Бортовой компьютер (см. предохранитель 12, 23, 27, 31, 33, 37, 45, 46).

12

7,5 А

Фары/противотуманные фары (см. предохранитель 11, 15, 17, 23, 25, 29, 30). Бортовой компьютер (см. предохранитель 11, 23, 27, 31, 33, 37, 45, 46).

14

30 А

Центральный замок (ZKE IV) (см. предохранитель 7, 31, 33, 35, 43). Привод передних стеклоподъемников.

15

15 А

Фары/противотуманные фары (см. предохранитель 11, 12, 17, 23, 25, 29, 30)

16

5 А

Блок управления двигателем (см. предохранитель 28, 39). Блок управления отопителем и кондиционером (см. предохранитель 20, 23, 31, 37,39,41).

17

10 А

Фары/противотуманные фары (см. предохранитель 11, 12, 15, 23, 25, 29, 30).

18

15 А

Топливный насос.

19

30 А

Стеклоподъемники задних дверей.

20

30 А

Вентилятор. Блок управления отопителем и кондиционером (см. предохранитель 16, 23, 31, 37,39,41). Система вентиляции на стоянке.

21

5А

ABS (см. предохранитель 10, 23, 27, 38, 46, 47). Система управления тягой (см. предохранитель 10, 26, 27, 38, 46).

22

5 А

Подсветка блока приборов (см. предохранитель 25, 33, 37). Стояночные и габаритные огни (см. предохранитель 33, 37).

23

5 А

ABS (см. предохранитель 10, 21, 27, 38, 46). Фары/противотуманные фары (см. предохранитель 11, 12, 15, 17, 25, 29, 30). Подогреватель сидения (см. предохраниБлок управления отопителем и кондиционером (см. предохранитель 16, 20, 31, 37,39,41). Блок приборов (см. предохранитель 27, 31, 46). Часы (см. предохранитель 26, 27, 31, 45, 46). Бортовой компьютер (см. предохранитель 11, 12, 27, 31, 33, 37, 45, 46). Дисплей (см. предохранитель 26, 27, 31, 45, 46). Подогреватель заднего стекла/вентилятор (см. предохраниСигналы поворотов и аварийной остановки (см. предохрани

24

10 А

Привод зеркал

25

5 А

Фары/противотуманные фары (см. предохранитель 11, 12, 15, 17, 23, 29, 30). Подсветка блока приборов (см. предохранитель 22, 33, 37).

26

15 А

Система управления тягой (см. предохранитель 10, 21, 27, 38, 46). Лампы заднего хода. Центральный замок (см. предохранитель 7, 28, 35). Блок управления АКПП (A4S 310R/Z) (см. предохранитель 28, 46). Часы (см. предохранитель 23, 27, 31, 45, 46). Дисплей (см. предохранитель 23, 27, 31, 45, 46). Система запуска (см. предохрани

27

5 А

ABS (см. предохранитель 10, 21, 23, 38, 46, 47). Система управления тягой (см. предохранитель 10, 21, 26, 38, 46). Складная крыша (см. предохранитель 7, 35, 42, 43). Блок приборов (см. предохранитель 23, 31, 46). Часы (см. предохранитель 23, 26, 31, 45, 46). Бортовой компьютер (см. предохранитель 11, 12, 23, 26, 31, 33, 37, 45, 46).

28

5 А

Центральный замок (см. предохранитель 7, 26, 35). Система поддержания скорости (см. предохраниБлок управления двигателем (см. предохранитель 16, 39). Система запуска (см. предохраниБлок управления АКПП (A4S 310R/Z) (см. предохранитель 26, 46).

29

7,5 А

Фары/противотуманные фары (см. предохранитель 11, 12, 15, 17, 23, 25, 30)

30

7,5 А

Фары/противотуманные фары (см. предохранитель 11, 12, 15, 17, 23, 25, 29)

31

5 А

Центральный замок (ZKE IV) (см. предохранитель 7, 14, 33, 35, 43). Блок управления отопителем и кондиционером (см. предохранитель 16, 20, 23, 37,39,41). Блок приборов (см. предохранитель 23, 27, 46). Часы (см. предохранитель 23, 26, 27, 45, 46). Бортовой компьютер (см. предохранитель 11, 12, 23, 26, 27, 33, 37, 45, 46). Дисплей (см. предохранитель 23, 26, 27, 45, 46).

32

30 А

Подсветка прикуривателя/пепельницы

33

10 А

Центральный замок (ZKE IV) (см. предохранитель 7, 14, 31, 35, 43). Дополнительная розетка. Подогреватель замка двери. Подсветка блока приборов (см. предохранитель 22, 25, 37). Освещение салона (см. предохранитель 7, 43). Подсветка номерного знака/багажника (см. предохраниБортовой компьютер (см. предохранитель 11, 12, 23, 26, 27, 31, 37, 45, 46). Стояночные и габаритные огни (см. предохранитель 22, 37). Предупреждающий звуковой сигнал (см. предохранитель 33, 44). Телефон (см. предохрани

34

15 А

Блок датчиков столкновения. Сигналы поворотов и аварийной остановки (см. предохрани

35

25 А

Центральный замок (ZKE IV) (см. предохранитель 7, 14, 31, 33, 43). Центральный замок (см. предохранитель 7, 26, 43). Складная крыша (см. предохранитель 7, 27, 42, 43). Система защиты от опрокидывания (см. предохранитель 7, 42, 43).

36

30 А

Очистители и омыватели (см. предохранитель 37, 44, 45)

37

10 А

Подсветка отделения для кассет. Подсветка моторного отсека. Блок управления отопителем и кондиционером (см. предохранитель 16, 20, 23, 31,39,41). Подсветка блока приборов (см. предохранитель 22, 25, 33). Подсветка номерного знака/багажника (см. предохраниБортовой компьютер (см. предохранитель 11, 12, 23, 26, 27, 31, 33, 45, 46). Стояночные и габаритные огни (см. предохранитель 22, 33). Очистители и омыватели (см. предохранитель 36, 44, 45).

38

30 А

ABS (см. предохранитель 10, 21, 23, 27, 46, 47). Система управления тягой (см. предохранитель 10, 21, 26, 27, 46).

39

7,5 А

Блок управления двигателем (см. предохранитель 16, 28). Блок управления отопителем и кондиционером (см. предохранитель 16, 20, 23, 31,37,41).

40

30 А

Привод сидений (см. предохранитель 5)

41'

30 А

Блок управления отопителем и кондиционером (см. предохранитель 16, 20, 23, 31,37,39). Дополнительный вентилятор радиатора.

42

7,5 А

Система пассивной безопасности (см. предохраниСкладная крыша (см. предохранитель 7, 27, 35, 43). Система защиты от опрокидывания (см. предохранитель 7, 35, 43).

43

5 А

Противоугонная система (Alpine) (см. предохраниСистема пассивной безопасности (см. предохраниЦентральный замок (ZKE IV) (см. предохранитель 7, 14, 31, 33, 35). Центральный замок (см. предохранитель 7, 35). Складная крыша (см. предохранитель 7, 27, 35, 42). Освещение салона (см. предохранитель 7, 33). Система защиты от опрокидывания (см. предохранитель 7, 35, 42). Телефон (см. предохрани

44

15 А

Подсветка вещевого ящика. Предупреждающий звуковой сигнал (см. предохранитель 9, 33). Очистители и омыватели (см. предохранитель 36, 37, 45).

45

7,5 А

Часы (см. предохранитель 23, 26, 27, 31, 46). Бортовой компьютер (см. предохранитель 11, 12, 23, 26, 27, 31, 33, 37, 46). Дисплей (см. предохранитель 23, 27, 31, 46). Очистители и омыватели (см. предохранитель 36, 37, 44).

46

15 А

ABS (см. предохранитель 10, 21, 23, 27, 38, 47). Система управления тягой (см. предохранитель 10, 21, 26, 27, 38). Стоп-сигналы. Система поддержания скорости (см. предохраниБлок управления АКПП (A4S 310R) (см. предохранитель 26, 28). Блок приборов (см. предохранитель 23, 27, 31). Часы (см. предохранитель 23, 26, 27, 31, 45). Бортовой компьютер (см. предохранитель 11, 12, 23, 27, 31, 33, 37, 45). Дисплей (см. предохранитель 23, 27, 31, 45).

47

15 А

ABS (см. предохранитель 10, 21, 23, 27, 38, 46). Противоугонная система (Alpine) (см. предохрани

Внимание: назначение предохранителей может изменяться от версии к версии. За справками обращайтесь к дилерам BMW.
