Департамент образования г. Москвы.
Южное окружное управление образования.
Средняя общеобразовательная школа № 000.
ПРОЕКТ
Сувенир “Золотая рыбка”
Руководитель
Г. Москва.
2010г.
ОБОСНОВВАНИЕ И ВЫБОР ТЕМЫ ПРОЕКТА
Сувени́р (фр. souvenir - воспоминание, память).
Сувениры несут колорит места, в котором они были произведены (школа) и могут быть прекрасным подарком для друзей и родных.
Cстоимость отдельных сувениров достаточно высока, а иногда даже не доступна, хотя обладая определенными навыками, старанием и терпением, практически в домашних условиях можно создать очень красивые и интересные вещи, которые много лет будут украшать интерьер и радовать глаз.

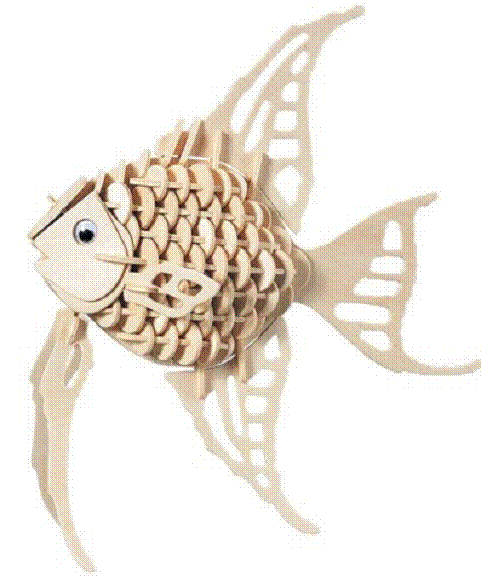

Сувенир “Золотая рыбка” cобирается из 122 деталей, имеет красивый сложный вид и не смотря на сложность выполнения – себестоимость его будет на несколько порядков меньше, чем купить конструктор с аналогичной работой. При этом повышается мастерство и навыки работы лобзиком, что может очень пригодиться в будущем.
Исторический обзор.
Искусство деревянной резьбы известно с глубокой древности. Применяя различные способы резьбы, мастера-резчики изготавливали объемные фигурки людей и животных, игрушки, предметы ритуального поклонения, всевозможные украшения и естественно предметы быта.
С древних времен человек изображал в рисунках, вырезанных или слепленных скульптурках какие то памятные события произошедшие с ним или его окружением в определенное время на определенном месте.
Бывают сувениры не обладающие художественной ценностью, как и бывают качественные образцы, предметы искусства.
Выбор рабочего материала для изготовления сувенира “Золотая рыбка”
Учитывая характер конструкции, в которой множество пазовых соединений и большее количество деталей я остановил свое внимание на искусственном древесном материале с перекрестной структурой – фанере.
Используя чистую древесину, при запрессовочных соединениях практически неизбежны расколы по слоям. И по этой же причине собранная конструкция тоже не будет иметь достаточной прочности, особенно при сборке. В остальном, древесина конечно вне конкуренции.
Металл – сложен в обработке и запрессовке. Он тяжел и подвержен окислению или коррозии, при этом возникают трудности с подбором покраски, хотя возможны варианты и с этим материалом.
Фанера – сложный древесный материал с однонаправленной или перекрестной структурой. Фанера, склеенная из трех и более слоев шпона из лиственных или хвойных пород бывает повышенной водостойкости и не водостойкой.
По степени обработки поверхности фанера подразделяется на, шлифованную с одной или двух сторон и не шлифованную.
Для изготовления фанеры применяют лущеный шпон лиственных и хвойных пород.
При четном числе слоев шпона два средних слоя должны иметь параллельное направление волокон. Симметрично расположенные слои шпона по толщине фанеры должны быть из древесины одной породы и одинаковой толщины.
Сорт фанеры определяется качеством лущеного шпона наружных слоев и обозначается сочетанием сортов шпона лицевого и оборотного слоев.
Влажность фанеры должна быть от 6 до 14%.
Бакелизированная фанера изготавливается из листов березового лущеного шпона, склеенных синтетическими смолами.
Наружные слои фанеры изготовляют из целых по ширине листов шпона. Стыки шпона не должны совпадать в продольных слоях по толщине фанеры. На поверхности фанеры не допускаются участки, не пропитанные или не покрытые смолой.
Декоративная фанера – облицована пленочными покрытиями в сочетании с декоративной бумагой или без бумаги применяется как отделочный материал в судостроении и мебельной промышленности, а также в строительстве и вагоностроении. Для изготовления декоративной фанеры применяется лущеный шпон, смола СФЖ-3011, бакелитовую пленку, бумага-основа и пропитывающие смолы.
Методы изготовления
Для изготовления сувенира мне понадобятся следующие оборудование и инструменты.
1 Сверлильный станок
2 Сверло 1,5мм. 3мм.
3 Ручной лобзик
4 Пилки лобзиковые
5 Надфиль
6 Наждачная бумага
7 Клей ПВА
8 Лак ПФ
9 Копировальная бумага
10 Карандаш
11 Золотистая гуашь
12 Сверло плоское 20 мм
13 Кисти
14 Фанера 0,4 мм
Технологическая карта на изготовление настольного сувенира “Золотая рыбка”
№№ | Последовательность операций | Операционный эскиз | Инструменты и приспособления |
Перевод контуров головной основы |
| Карандаш. Копировальная бумага | |
Выпиливание по контуру |
| Ручной лобзик | |
3. | Шлифовка | /////////////////////////////////////////////////// /////////////////////////////////////////////////// | Наждачная бумага |
Перевод контуров хвостовой основы |
| Карандаш. Копировальная бумага | |
Выпиливание по контуру |
| Лобзик | |
Высверливание технологических отверстий |
| Сверлильный станок. Сверло 3 мм | |
Выпиливание технологических отверстий |
| Ручной лобзик | |
Шлифовка | /////////////////////////////////////////////////// /////////////////////////////////////////////////// | Наждачная бумага | |
Перевод контуров центральной части каркаса для соединения с головой |
| Карандаш. Копировальная бумага | |
Выпиливание по контуру |
| Лобзик | |
Шлифовка | /////////////////////////////////////////////////// /////////////////////////////////////////////////// | Наждачная бумага | |
Перевод контуров части каркаса для крепления боковых плавников |
| Карандаш. Копировальная бумага | |
Выпиливание по контуру |
| Ручной лобзик | |
Шлифовка | /////////////////////////////////////////////////// /////////////////////////////////////////////////// | Наждачная бумага | |
Перевод контуров второго нижнего и верхнего ребра. 2шт. |
| Карандаш. Копировальная бумага | |
Выпиливание по контуру |
| Ручной лобзик | |
Шлифовка | /////////////////////////////////////////////////// /////////////////////////////////////////////////// | Наждачная бумага | |
Перевод контуров верхнего и нижнего ребра. 2шт. |
| Карандаш. Копировальная бумага | |
Выпиливание по контуру |
| Ручной лобзик | |
Шлифовка | /////////////////////////////////////////////////// /////////////////////////////////////////////////// | Наждачная бумага | |
Перевод контуров верхнего плавника |
| Карандаш. Копировальная бумага | |
Выпиливание по контуру |
| Ручной лобзик | |
Высверливание технологических отверстий |
| Сверлильный станок. Сверло 3 мм | |
Выпиливание технологических отверстий |
| Ручной лобзик | |
Шлифовка | /////////////////////////////////////////////////// /////////////////////////////////////////////////// | Наждачная бумага | |
Перевод контуров нижнего плавника |
| Карандаш. Копировальная бумага | |
Выпиливание по контуру |
| Ручной лобзик | |
Высверливание технологических отверстий |
| Сверлильный станок. Сверло 3 мм | |
Выпиливание технологических отверстий |
| Ручной лобзик | |
Шлифовка | /////////////////////////////////////////////////// /////////////////////////////////////////////////// | Наждачная бумага | |
Перевод контуров передних плавников. 2шт |
| Карандаш. Копировальная бумага | |
Выпиливание по контуру |
| Ручной лобзик | |
Высверливание технологических отверстий |
| Сверлильный станок. Сверло 3 мм | |
Выпиливание технологических отверстий |
| Ручной лобзик | |
Шлифовка | /////////////////////////////////////////////////// /////////////////////////////////////////////////// | Наждачная бумага | |
Перевод контуров головных плавников 2 шт. |
| Карандаш. Копировальная бумага | |
Выпиливание по контуру |
| Ручной лобзик | |
Высверливание технологических отверстий |
| Сверлильный станок. Сверло 3 мм | |
Выпиливание технологических отверстий |
| Ручной лобзик | |
Шлифовка | /////////////////////////////////////////////////// /////////////////////////////////////////////////// | Наждачная бумага | |
Перевод контуров основы головы. 2шт. |
| Карандаш. Копировальная бумага | |
Выпиливание по контуру |
| Ручной лобзик | |
Шлифовка | /////////////////////////////////////////////////// /////////////////////////////////////////////////// | Наждачная бумага | |
Перевод контуров головы. 2 шт. |
| Карандаш. Копировальная бумага | |
Выпиливание по контуру |
| Ручной лобзик | |
Высверливание технологических отверстий |
| Сверлильный станок. Сверло 3 мм | |
Выпиливание технологических отверстий |
| Ручной лобзик | |
Шлифовка | /////////////////////////////////////////////////// /////////////////////////////////////////////////// | Наждачная бумага | |
Высверлить детали чешуи. О 23мм. 56шт. |
| Сверлильный станок. Плоское сверло. О 23 мм. | |
Выпилить соединительные пазы |
| Ручной лобзик | |
Высверлить детали чешуи. О 20 мм. 30шт. |
| Сверлильный станок. Плоское сверло. О 20 мм. | |
Выпилить соединительные пазы |
| Ручной лобзик | |
Высверлить детали чешуи. О 18 мм. 12шт. |
| Сверлильный станок. Плоское сверло. О 18 мм. | |
Выпилить соединительные пазы |
| Ручной лобзик | |
Перевод контуров кронштейна 6 шт. крепления плавников |
| Карандаш. Копировальная бумага | |
Выпиливание по контуру |
| Ручной лобзик | |
Сборка изделия | /////////////////////////////////////////////////// | /////////////////////////// | |
Изготовление контурной краски | /////////////////////////////////////////////////// /////////////////////////////////////////////////// /////////////////////////////////////////////////// | Клей ПВА. Золотистая гуашь | |
Покраска изделия | /////////////////////////////////////////////////// /////////////////////////////////////////////////// | Кисть. Колба шприца | |
Лаковое покрытие | /////////////////////////////////////////////////// | Лак ПФ. Кисть | |
Экономические затраты.
Для изготовления этого сувенира была использована фанера от днища выдвижных ящиков, отслужившего свой срок письменного стола. 00.00
Работы проводились на уроках '' Технологии '' в светлое время суток и затраты на электроэнергию составили 00.00
Наждачная бумага формат 200 Х
Было сломано 5 лобзиковых пилок по 2 р. 10.00
Несколько граммов клея ПВА, золотистой гуаши и лака ПФ. 10.00
Работа сверлильного станка 2.11 х 1000W – 12 мин. 00.42
Общие финансовые затраты на изготовление данного изделия составили 24р 42коп.
