Руководство по эксплуатации рукояток руля с электроподогревом (LU058411)

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

РУКОЯТОК РУЛЯ С ЭЛЕКТРОПОДОГРЕВОМ (LU058411)

Благодарим Вас за покупку данной продукции.

Перед установкой, пожалуйста, ознакомьтесь с инструкцией по эксплуатации и сохраните ее для дальнейшего использования.

ВНИМАНИЕ:

1. При установке соблюдайте указания, описанные в руководстве. Любые повреждения, вызванные неправильной установкой, возмещению не подлежат.

2. Не разбирайте и не изменяйте конструкцию.

3. Обслуживание и ремонт изделия производите в сертифицированных сервисных центрах.

I. КОМПЛЕКТНОСТЬ ИЗДЕЛИЯ

№ п\п	Наименование	Фото	Количество	Прим.
1	Выключатель обогрева		1 шт.
2	Термоэлемент подогрева курка		1 шт.
3	Электропровод термоэлемента подогрева курка		1 шт.
4	Электропровод рукояток с электроподогревом		1 шт.
5	Кронштейн крепёжный выключателя обогрева		1 шт.
6	Винт S2.0x14.0мм		4 шт.
7	Винт S3.0x12.0мм		2 шт.
8	8.1 - Скотч двухсторонний 8.2 - Скотч односторонний	8.1   8.2	2 шт.
9	Трубка термоусадочная		1 шт.
10	Прокладка		1 шт.
11	Бумага наждачная		1 шт.
12	Лента липкая		1 шт.
13	Заглушка рукояток, декоративная		2 шт.
14	Клей быстросохнущий		1 тюбик (3гр.)

II. УКАЗАНИЯ ПО УСТАНОВКЕ И ПОДКЛЮЧЕНИЮ

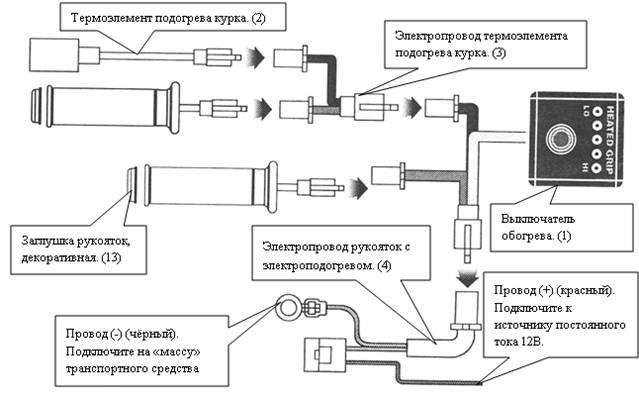

Схема подключения электрическая

ВНИМАНИЕ:

Для предотвращения прокручивания рукояток на руле можно использовать клей быстросохнущий (14).

Схема монтажа выключателя электроподогрева

Будьте внимательны и аккуратны при монтаже.

Выключатель может устанавливаться на руль двумя способами.

1. Монтаж при помощи двухстороннего скотча.

- Распакуйте кронштейн крепёжный выключателя обогрева (5).

- Наклейте на внутреннюю сторону нижней половины кронштейна (5.1) односторонний скотч (8.2).

- Закрепите кронштейн на руле двумя винтами S3.0x12.0мм (7).

- Наклейте на наружную сторону верхней половины кронштейна (5.2) двухсторонний скотч (8.1).

- На несколько секунд сильно прижмите корпус выключателя обогрева (1) к кронштейну как указано на рисунке.

2. Монтаж при помощи винтов.

Если Вас не устраивает надёжность крепления, можно закрепить корпус выключателя винтами.

- Распакуйте кронштейн крепёжный выключателя обогрева (5).

- Наклейте на внутреннюю сторону нижней половины кронштейна (5.1) односторонний скотч (8.2).

- Выверните четыре винта крепления крышки корпуса выключателя обогрева (2).

- Закрепите корпус выключателя обогрева (1) на кронштейне четырьмя винтами S2.0x14.0мм (6) как указано на рисунке.

- Закрепите кронштейн с корпусом на руле двумя винтами S3.0x12.0мм (7).

III. УКАЗАНИЯ ПО ПРИМЕНЕНИЮ

1. Включите зажигание.

Индикаторы загорятся бегущей строкой и погаснут. Это тестовый режим для определения исправности индикации.

2. Включите обогрев, нажав на красную кнопку один раз.

Индикаторы загорятся в соответствии с предыдущей настройкой.

Если Вас устраивает уровень нагрева, подождите пока индикаторы мигнут один раз.

Если Вас не устраивает уровень нагрева, выберите желаемый нажатием кнопки и подождите пока индикаторы мигнут один раз.



3. Изменение уровня нагрева осуществляется нажатием на кнопку.

В программе заложено пять уровней нагрева от менее тёплого (LO) до более тёплого (HI)



4. Выберите необходимый уровень нагрева. Индикатор, после выбора мигнёт один раз в течение 5 сек., затем установится в выбранном положении.

Мигание индикаторов один раз является подтверждением установки выбранного режима.

Подогрев можно выключить, либо оставить в любом выбранном режиме нагрева.

При повторном включении работа начинается с выбранного ранее режима.
