Лучший электромонтер Сибирского федерального округа-2013

I.  ПРАКТИЧЕСКОЕ ЗАДАНИЕ

Номинация конкурса –

«ЛУЧШИЙ ЭЛЕКТРОМОНТЕР СИБИРСКОГО ФЕДЕРАЛЬНОГО ОКРУГА-2013»

Практическое задание предусматривает выполнение монтажа электрических схем: «Схема освещения жилого помещения», «Схема реверсивного подключения асинхронного двигателя».

Карта технологического процесса монтажа электрических схем

Монтаж электрической схемы	Основной материал (марка) – АППВ 1х2,5; АППВ 2х2,5. ГОСТ 6323-79
Наименование (шифр) нормативных документов: 1. Правила технической эксплуатации электрических станций и сетей Российской Федерации (утв. приказом Минэнерго РФ ), СО 153-34.20.. 2. Объем и нормы испытаний электрооборудования (утв. «ЕЭС России» 08.05.1997), СО 34.45-51.300-97. 3. Правила организации технического обслуживания и ремонта оборудования, зданий и сооружений электростанций и сетей (утв. «ЕЭС России» 25.12.2003), СО 34.04.. 4. Межотраслевые правила по охране труда (правила безопасности) при эксплуатации электроустановок (утв. приказом Минэнерго РФ , с изменениями от 01.01.2001), СО 153-34.03. (ПОТ РМ).	Типоразмер, мм: 1х2,5 мм; 2х2,5 мм.
Тип соединения – скрутка ГОСТ 15150, Пестиком ГОСТ	Способ соединения - с помощью электромонтажного инструмента: диэлектрическая отвертка (шлиц- плоский), клещи для снятия изоляции, плоскогубцы, кусачки.

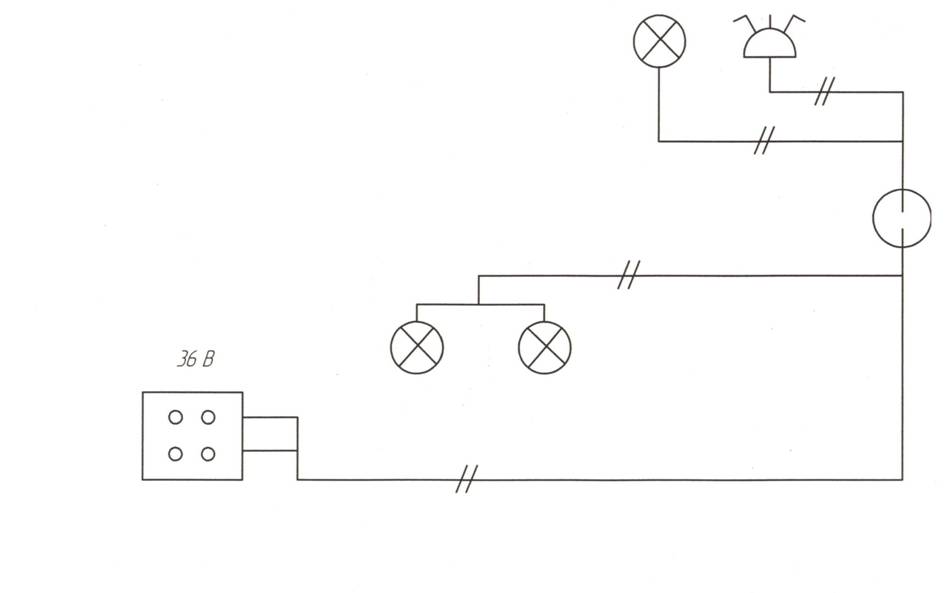

Схема освещения жилого помещения

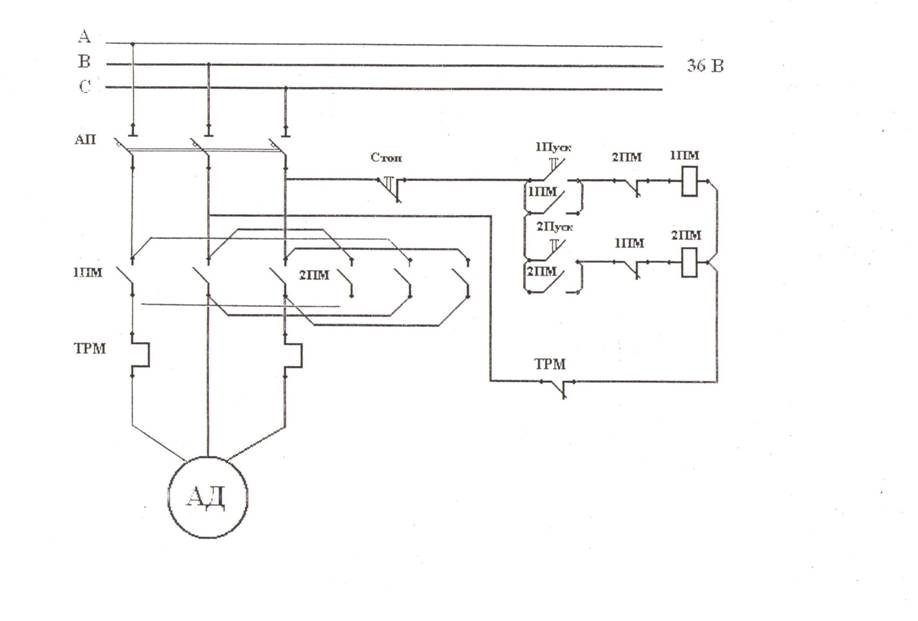

Схема реверсивного подключения асинхронного двигателя

Перечень и последовательность операций
№ п/п	Операция	Содержание операций	Оборудование и инструмент
1.	Подготовка схемы	Разметка электрической схемы
2.	Подготовка провода	Снятие изоляции: скрутка-30 мм, пестик-7-8 мм.	Клещи для снятия изоляции
3.	Сборка схемы	Выполнение монтажа электрической схемы согласно наставлению инструкции по монтажу	Электромонтажный инструмент
4.	Проверка схемы	Поиск допустимых ошибок и их устранение.	Измерительные приборы

Оценка этапов конкурса

Оценка теоретической части

1.  Базовая оценка этапа – 81 баллов. Количество вопросов – 40. За каждый неправильный ответ начисляется 2 штрафных балла, оценка участнику выставляется в соответствии с протоколом этапа.

2.  Участник получает на этапе оценку 0 баллов в случае, если количество правильных ответов составит менее 50 % (менее 20 правильных ответов).

Оценка практических навыков

1.  Оценка качества монтажа схемы производится визуальным и измерительным контролем. Максимальное количество баллов за каждую схему – 30 баллов.

2.  Визуально-измерительный контроль.

2.1.  Соблюдение всех мер техники безопасности – 5 баллов.

2.2.  Чтение схемы – 5 баллов.

2.3.  Правильность сборки – 5 баллов.

2.4.  Организация рабочего места – 5 баллов.

2.5.  Соблюдение нормы времени – 5 баллов.

3.  За каждый случай нарушения техники безопасности снимается 2 балла.

4.  За неправильную организацию рабочего места, подготовку инструмента снимается по 1 баллу.

5.  За превышение нормативного времени сварки на 1 минуту снимается 1 балл.

6.  Дополнительные баллы за досрочное выполнение задания – за каждые 5 минут 1 балл.

7.  Поощрительные очки присуждаются за рациональные приемы работы – 2 балла.
