АУДИО УСИЛИТЕЛЬ
Пришествие-140
руководство пользователя
Введение
Широкополосный аудио усилитель Пришествие-140 предназначен для высококачественного усиления электрических сигналов звуковой частоты. В качестве нагрузки может использоваться любая динамическая головка (колонка) сопротивлением 4 , 6 или 8 Ом. Допускается последовательное подключение двух одинаковых колонок сопротивлением 4 Ом. На вход усилителя может подаваться аудио сигнал с выхода звуковой карты компьютера, ноутбука, плеера или любого другого низковольтного источника. Усилитель Пришествие-140 имеет индикатор овердрайва, а так же встроенную защиту от перегрева и короткого замыкания выхода.
Описание усилителя

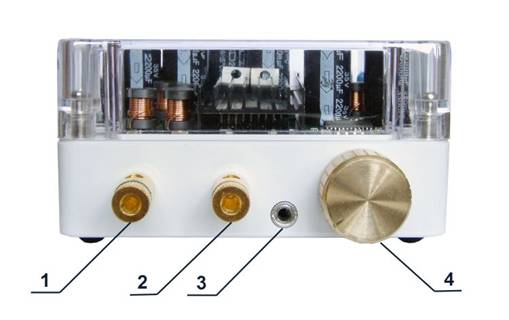

1 Выход «-» .
2 Выход «+» .
3 Вход аудио сигнала.
4 Аттенюатор (регулятор громкости).

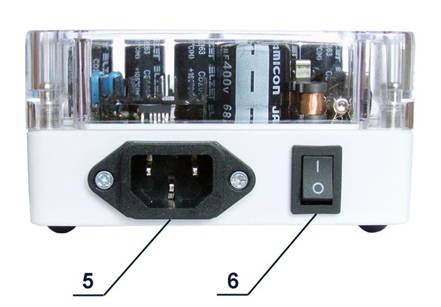

5 Разъём подключения питания.
6 Тумблер питания.
Индикатор овердрайва
Усилитель Пришествие-140 имеет максимальную конструктивно заложенную амплитуду выходного сигнала 54 В и коэффициент усиления по напряжению 15дБ. Это означает, что максимально возможная амплитуда выходного сигнала достигается при амплитуде входного сигнала 1.7В.
При подаче на вход усилителя сигнала с амплитудой, превосходящей 1.7В амплитуда выходного сигнала «обрезается» до уровня 54В. На практике это означает, что при подаче на вход усилителя
аудио сигнала с чрезмерно большой амплитудой пиковые значение сигнала обрезаются, что приводит к его искажению. При приближении амплитуды выходного сигнала к максимально возможному значению срабатывает индикатор овердрайва, внутри прозрачного корпуса усилителя на 0.5с зажигаются синие светодиоды. Работа в режиме овердрайва не причиняет вреда усилителю.
Индикатор овердрайва служит для информирования пользователя о возможном искажении выходного сигнала и падении качества воспроизводимого звука.
Система защиты от перегрева
Усилитель Пришествие-140 имеет встроенную защиту от перегрева. При повышении температуры внутри корпуса до критического значения ~80С усилитель автоматически отключается.
Спустя ~5 минут после срабатывания защиты от перегрева усилитель автоматически включается и продолжает работать в обычном режиме.
Перегрев может происходить в следствии работы усилителя в режиме овердрайва, в следствии работы на низкоомную нагрузку , в следствии повышенной температуры окружающего воздуха, в следствии тепловой изоляции корпуса посторонними предметами и т. п. Длительная работа в предельном температурном режиме может привести к выходу усилителя из строя.
Система защиты от короткого замыкания выхода
Усилитель Пришествие-140 имеет встроенную защиту от перегрузки выхода по току. Если выходной превышает пороговое значение 7.5 А, выходной каскад усилителя отключаются на 0.5с. Система защиты от перегрузки выхода по току предотвращает повреждение выходного каскада и в случае короткого замыкания. Многократно повторяющееся короткое замыкание выхода может вывести усилитель из строя.
Технические характеристики
Выходная мощность
При сопротивлении нагрузки R=4 Ом
Средняя 110 Вт на канал
Пиковая 150 Вт на канал
При сопротивлении нагрузки R=8 Ом
Средняя 140 Вт на канал
Пиковая 190 Вт на канал
Коэффициент гармоник 0.01 %
Амплитуда шума холостого хода 4.5 мВ
Полоса пропускания на уровне -2Дб 10 Гц-22 КГц
Коэффициент усиления по мощности 30 дБ
Сопротивление входа 1 КОм
Амплитуда выходного напряжения 54 В
Порог срабатывания защиты от перегрузки по току 7.5 А
Габариты 150 х 120 х 65 мм
Масса 560 г
Предельно допустимые режимы эксплуатации
Относительная влажность воздуха, не более 80%
Напряжение питания, диапазон ~ В
Сопротивление нагрузки, не менее 4 Ом
Амплитуда входного сигнала 10 В
