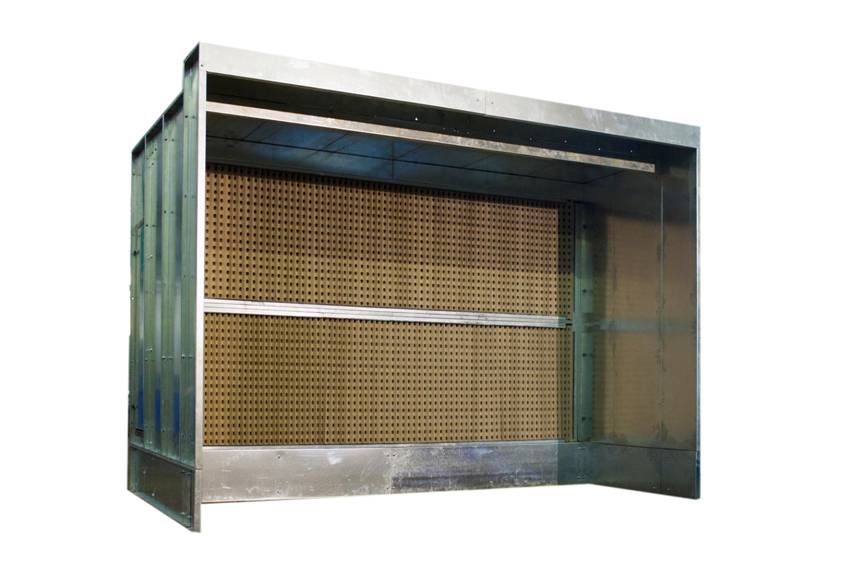

Окрасочная кабина с сухой фильтрацией (производство Россия)

Принцип работы сухой кабины:

С помощью вентилятора во взрывобезопасном исполнении (поз.1), установленного на крыше окрасочной кабины, создается разряжение, которое обеспечивает всасывание воздуха через фильтр, благодаря чему частицы краски не распространяются в помещении. Первая ступень фильтров (поз.2) улавливает более крупные частицы краски, в то время как вторая (поз.3), состоящая из стекловолокна, улавливает более мелкие.

Очищенный от твердых пигментов воздух выбрасывается вентилятором в атмосферу. Корпус окрасочной кабины состоит из оцинкованных металлических панелей, соединенных между собой болтами. Боковые панели и перегородки являются несущими, на крыше смонтирован центробежный вентилятор. Исполнение окрасочной кабины возможно в различных модификациях: только всасывающий фронт (Исполнение 1), всасывающий фронт с дополнительными стенами и удлиненной крышей (Исполнение 2).

Основные преимущества сухой окрасочной кабины:

- Малый шум.
- Меньшая потребляемая мощность.
- Низкая цена.
- Простая замена отработанных фильтров.
- Отсутствие расходов на коагулянты.

- Свободное использование всей зоны ведения окрасочных работ.

- Удобная для обслуживания модульная конструкция.

- Стабильная работа независимо от объема высасываемого воздуха.

Окрасочные кабины разработаны на основе окрасочного

оборудования ведущего итальянского производителя.

Кабина применяется для установки в отделочных цехах мебельных предприятий, в производственных процессах которых применяются легковоспламеняющиеся, взрывоопасные и технические растворители, а также при производстве оконных и дверных блоков, стульев, детских кроваток и на других деревообрабатывающих производствах. Удовлетворяет противопожарным и санитарным нормам.

Окрасочные кабины с сухой фильтрацией предназначены для продолжительной обработки длинных заготовок, имеют двойную систему фильтрации: - бумажный фильтр - стекловолокнистый фильтр

КАБИНА НЕ ИМЕЕТ ОГРАНИЧЕНИЙ

ПОПРИМЕНЯЕМЫМ ЛАКОКРАСОЧНЫМ МАТЕРИАЛАМ

Оборудование рассчитано на длительный срок службы, позволяет рабо­тать с широким спектром лакокрасочных материалов, обеспечивая оптимальные условия труда при минимальных затратах.

Технические характеристики и размеры:

Исполнение 1: Рабочая глубина 0,35 м.	2 м.	3 м.	4 м.	5 м.	6 м.
Длина рабочей зоны, мм	2000	3000	4000	5000	6000
Длина корпуса, мм	2250	3297	4375	5449	6519
Ширина корпуса, мм	1091	1091	1091	1091	1091
Глубина рабочей зоны, мм	350	350	350	350	350
Общая высота, мм	3280	3280	3280	3280	3280
Рабочая высота, мм	2400	2400	2400	2400	2400
Производительность вентилятора, м3/час	7800	8800	15600	17600	17600
Мощность вентилятора, кВт	1 х 3	1 х 4	2 х 3	2 х 4	2 х 4
Размер вытяжного воздуховода, мм	280	280	280	280	280
Напряжение питающей сети, В/Гц	380/50	380/50	380/50	380/50	380/50
Флуоресцентная лампа, класса IP65	1	1	2	3	3
Бумажный фильтр, H=900мм., м.	2 х 2	4 х 1,5	4 х 2	4 х 2,5	4 х 3
Стекловолокнистый фильтр Н = 1000 мм., м.	2 х 2	2 х 3	2 х 4	2 х 5	2 х 6
СТОИМОСТЬ					279 180

Исполнение 2: Рабочая глубина 1,25 м.	2 м.	3 м.	4 м.	5 м.	6 м.
Длина рабочей зоны, мм	2000	3000	4000	5000	6000
Длина корпуса, мм	2250	3297	4375	5449	6519
Ширина корпуса, мм	2000	2000	2000	2000	2000
Глубина рабочей зоны, мм	1250	1250	1250	1250	1250
Общая высота, мм	3280	3280	3280	3280	3280
Рабочая высота, мм	2400	2400	2400	2400	2400
Производительность вентилятора, м3/час	7800	8800	15600	17600	17600
Мощность вентилятора, кВт	1 х 3	1 х 4	2 х 3	2 х 4	2 х 4
Размер вытяжного воздуховода, мм	280	280	280	280	280
Напряжение питающей сети, В/Гц	380/50	380/50	380/50	380/50	380/50
Флуоресцентная лампа класса IP65	1	1	2	3	3
Бумажный фильтр, H=900мм., м.	2 х 2	4 х 1,5	4 х 2	4 х 2,5	4 х 3
Стекловолокнистый фильтр Н = 1000 мм., м.	2 х 2	2 х 3	2 х 4	2 х 5	2 х 6
СТОИМОСТЬ

Комплект поставки:

1. Электрический шкаф управления

Шкафы управления отличаются высоким качеством исполнения и соответствуют всем техническим нормам.

Шкафы управления обеспечивают контроль над распределением питания, защищают оборудование от перегрузок и замыканий, повышают надежность его работы и позволяют свести к минимуму потери энергии.

Корпус шкафа имеет степень защиты IP54

Шкафы управления собираются только на сертифицированном

оборудовании из комплектующих лучших мировых производителей.

2. Взрывозащищенный пульт

С электрическим шкафом в комплекте поставляется взрывозащищенный пульт управления с возможностью расположения непосредственно на окрасочной камере для более удобной эксплуатации оборудования.

3. Вентилятор

Вентилятор во взрывобезопасном исполнении, разработанный и изготовленный специалистами завод металлист» специально для окрасочных камер.

Рабочее колесо и улитка вентилятора изготовлены из разнородных металлов, а фланцевый электродвигатель имеет взрывозащищенное исполнение и предназначен для работы в отраслях промышленности, где могут образовываться взрывоопасные смеси газов и паров с воздухом.

4. Светильник

Светильник взрывозащищенный VIPET-N

Область применения: химическая и фармацевтическая промышленность; места, подверженные взрывам и пожарам;

нефте - и газоперерабатывающая промышленность; покрасочные камеры и газовые котельные, где помимо паров газа имеется воздействие высокой температуры.

Производитель: Vyrtych (Чехия)

5. Бумажный фильтр

Используются в качестве 1-ой ступени фильтрации.

Предназначены для улавливания крупных частиц ЛКМ.

6.Стекловолокнистый фильтр

Используются в качестве 2-ой ступени фильтрации. Предназначены для улавливания мелких частиц ЛКМ. В зависимости от свойств краски или другого
распыляемого материала эффективность фильтра может достигать 100%.

7. Упаковка в деревянный ящик

Габаритные размеры:

Для 2 м камеры всех комплектаций – 2255х1525х1200 (ДхВхГ)

Для 3 м камеры всех комплектаций – 3265х1525х1200 (ДхВхГ)

Для 4 м камеры всех комплектаций – 4275х1525х1200 (ДхВхГ)

Вентилятор поставляется в отдельном деревянном

ящике размером – 800х800х800.

Наличие на складе: нет

Условия платежа при поставке оборудования под заказ:

Оплата производится в два этапа:

1. Предоплата 50 % после выставления счета.

2. Предоплата 50 % при готовности оборудования к отгрузке со склада завода-изготовителя.

Сроки и условия поставки оборудования под заказ:

Поставка оборудования осуществляется в течение 15 (Пятнадцати) дней с момента поступления предоплаты на счет Поставщика.

Упаковка: в ящике в разобранном виде, двигатель на паллете.

Доставка: Самовывоз (9.00 – 17.00, кроме выходных), либо доставка через транспортную компанию за счет Покупателя.

Гарантия: 12 месяцев, с момента поставки оборудования.

Срок коммерческого предложения: 30 дней.
