ОГЛАВЛЕНИЕ
Предисловие..................................................... 3
ЧАСТЬ ПЕРВАЯ. ГИДРОЭНЕРГЕТИЧЕСКИЕ РЕСУРСЫ КРАЙНЕГО СЕВЕРО-ВОСТОКА........................................................................... 4
Глава первая. Особое положение Крайнего Северо-Востока среди
районов Крайнего Севера................................ 4
1.1.Географическое положение..........
1.2.Условия строительства..................... 7
1.3.Экономическая освоенность территории 13
Глава вторая. Гидроэнергетические ресурсы Крайнего Северо-Востока и их использование 18
2.1.Общая характеристика рек.............. 18
2.2.Запасы гидроэнергетических ресурсов. 23
2.3.Схема использования гидроэнергоресурсов р. Колымы 26
2.4.Схема использования рек Чукотки....... 29
Глава третья. Состояние энергетики Крайнего Северо-Востока 30
3.1.Энергетика Чукотского автономного округа 30
3.2.Энергетика Магаданской области. 33
3.3.Роль гидроэнергетики в электроснабжении северных
регионов 38
3.4.Опыт гидроэнергетического строительства в районах Крайнего Севера 38
ЧАСТЬ ВТОРАЯ. ОПЫТ СТРОИТЕЛЬСТВА КОЛЫМСКОЙ ГЭС 42
Глава четвертая. Организация строительства 42
4.1.Характеристика района строительства и природные
условия 42
4.2.Компоновка гидроузла и объемы работ 44
4.3.Транспортная схема и организация перевалочных баз 46
4.4.Производственная база строительства. 47
4.5.Строительство жилых поселков.... 51
4.6.Основные этапы строительства гидроузла 55
Глава пятая. Конструкция и технология возведения гидротехнических сооружений........................................................................... 57
5.1.Грунтовые сооружения..................... 57
5.2.Бетонные сооружения....................
5.3.Подземные сооружения гидроузла. 154
Глава шестая. Натурные наблюдения за основными сооружениями
Колымской ГЭС.............................................
6.1.Деформации каменно-набросной плотины 196
6.2.Температурный режим низовой упорной призмы 199
6.3.Особенности фильтрационного режима в левобережном примыкании плотины................................................
6.4.Деформации свода машзала.........
Глава седьмая. Технихо-экономичесхие показатели строительства 207
7.1.Сметная стоимость гидроузла и ее уточнение при строительстве ....................................................................
7.2.Анализ изменения стоимости отдельных глав СФР 209
7.3.Окончательные технико-экономические показатели гидроузла.. 211
Глава восьмая. Усть-Среднеканская ГЭС — вторая ступень Колымского каскада.. 212
8.1.Расположение створа и природные условия 212
8.2.Основные показатели и режим работы ГЭС 213
8.3.Компоновка и конструкция гидротехнических сооружений.. 214
8.4.Принципы организации строительства Усть-Среднеканской ГЭС..................................................................
8.5.Водохранилище, нижний бьеф, компенсационные мероприятия ....................................................................
ЧАСТЬ ТРЕТЬЯ. ЭКОНОМИЧЕСКАЯ ЭФФЕКТИВНОСТЬ ГИДРОЭНЕРГЕТИЧЕСКОГО СТРОИТЕЛЬСТВА НА КРАЙНЕМ СЕВЕРО-ВОСТОКЕ 223
Глава девятая. Экономическое сравнение ГЭС Северо-Востока с альтернативными источниками электроэнергии.......................
9.1.Технико-экономические показа
9.2.Удельные капиталовложения........
9.3.Себестоимость электроэнергии....
9.4.Экономия топлива............................
9.5.Экономия трудовых ресурсов.......
9.6.Влияние гидростроительства на развитие прилегающих районов..................................................................
Глава десятая. Оценка экономической эффективности строительства гидроэлектростанций на примере Усть-Среднеканской ГЭС 236
10.1.Методика расчетов........................
10.2.Приведенные затраты по Усть-Среднеканской ГЭС 239
10.3.Топливо для альтернативной тепловой электростанции 240
10.4.Технико-экономические показатели Магаданской ТЭЦ-2 240
10.5.Сравнительная и общая эффективность Усть-Среднеканской
ГЭС........................................................
Глава одиннадцатая. Пути повышения эффективности капиталовложений в строительство ГЭС на Крайнем Северо-Востоке
.....................................................................................
11.1.Анализ применяемых конструктивных и технологических
решений................................................
11.2.Выбор оптимальных компоновочных и конструктивных решений для северных условий.............................
11.3.Региональные каскадно-вахтовые методы строительства ГЭС
в условиях Крайнего Северо-Востока 259
ЧАСТЬ ЧЕТВЕРТАЯ. ЭКОЛОГИЧЕСКИЕ ПРОБЛЕМЫ ГИДРОЭНЕРГЕТИЧЕСКОГО СТРОИТЕЛЬСТВА НА КРАЙНЕМ СЕВЕРО-ВОСТОКЕ 267
Глава двенадцатая. Взрыв экологического движения 267
Глава тринадцатая. Экологические проблемы строительства Амгуэмской ГЭС ......................................................................................
13.1.Содержание проекта......................
13.2.Нарушения в верхнем и нижнем бьефах, компенсационные мероприятия, экологический прогноз...................
13.3.Дискуссия об экологической допустимости строительства Амгуэмской ГЭС.................................................................
13.4. Исследования института биологических проблем Севера
1гг........................................
13.5. Заключительные замечания.....
Глава четырнадцатая. Экологическое обоснование проекта Усть-
Среднеканской ГЭС....
14.1.Особенности водохранилища 283
14.2.Отношение местного населения к строительству ГЭС 283
14.3.Итоги экспедиции по населенным пунктам Якутии 285
14.4.Организация исследований и экспертизы 287
14.5.Прогноз изменения водного режима 288
Заключение..................................................
Список литературы.................................
6.2. ТЕМПЕРАТУРНЫЙ РЕЖИМ НИЗОВОЙ УПОРНОЙ ПРИЗМЫ

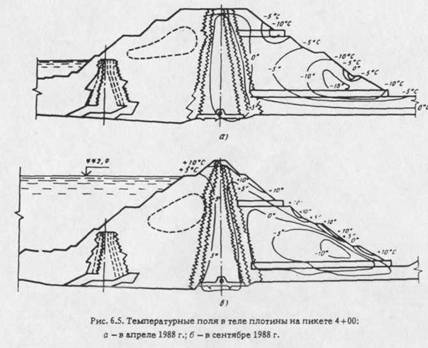

Еще опыт строительства и эксплуатации Вилюйской ГЭС показал, что в низовой упорной призме каменно-набросных плотин в северных условиях образуется специфический температурный режим, характеризующийся наличием трех различных зон: нижней с круглогодовой отрицательной температурой, верхней - с переменной по знаку температурой и зоны, примыкающей к противофильтрационному элементу, с постоянно положительной температурой [8]. Внутри каменной наброски циркулируют конвективные потоки воздуха, направленные в летний период сверху вниз, а зимой - снизу вверх. Эти потоки являются причиной сезонных изменений температурного режима в низовой призме плотины. Скорость потоков и интенсивность изменения температур с течением времени снижаются в связи с заполнением пор наброски льдом. Подобные процессы происходят и в низовой упорной призме плотины Колымской ГЭС. На рис. 6.5 представлены температурные поля в ядре и низовой призме в максимальном по высоте сечении плотины на ПК 4+00 на апрель и сентябрь 1988 г. Ядро и переходные зоны находятся в талом состоянии, а в низовой упорной призме сформировалась достаточно стабильная область круглогодично отрицательных температур от отметок 345 до 410 м. В зимний период эта область охватывает низовой откос и выше отметки 410 м.
Льдообразование в каменной наброске низовой призмы плотины Колымской ГЭС можно наблюдать не только по приборам, но и визуально через специальные окна в стенах галереи КИА. Например, в окне № 1 русловой галереи КИА, находящемся на расстоянии 50-70 м от оси ядра, можно видеть, что камни наброски здесь покрыты обильным слоем инея. Заполнение пор наброски конденсационным льдом достигает 50-60%. В зоне, примыкающей к наружной поверхности низового откоса, льдообразование имеет смешанный, инфиль
трационно-конденсационный характер.
Колебания температуры и относительной влажности в каменной наброске имеют циклический, сезонный характер. Гигрографы, установленные МИСИ в окнах галереи на отметке 353 м, отмечают высокую относительную влажность -% в теплое время года, понижающуюся зимой до%. Термографы здесь же фиксируют повышение температуры наброски летом на 5-6 °С. Однако в зоне, примыкающей ко второму слою фильтра, повышение температуры запаздывает на 3-4 мес. и достигает максимального значения в январе-феврале. В феврале 1988 г. здесь было плюс 3 °С, что вызвало кратковременное таяние конденсационного льда.
Таким образом, в низовой упорной призме плотины Колымской ГЭС на отметках 350-415 м имеется зона постоянных отрицательных температур со значительным заполнением пор в наброске льдом конденсационного и инфильтрационного происхождения. Первый образуется преимущественно в примыкании ко второму слою фильтра, а инфильтрационный лед, возникающий при попадании атмосферных осадков в каменную наброску с отрицательной температурой, образуется ближе к наружной поверхности низового откоса.
|
