Серво двигатель AC

Модель: WR593 & WR596

1) Заметки по безопасности

Прочитайте внимательно Руководство Пользователя и инструкцию по использованию швейной машины. Операции по установке должны проводится опытным персоналом.

Сервомоторы EasyDriver используются только с определенными моделями.

1.1

(1) Источник питания: Обратите внимание на значения 180V – 260V или 95V – 125V на панели мотора и блока управления

(2) Электромагнитная интерференция: Уберите из окружения высокочастотное электрооборудование во избежание интерференции

(3) Влажность и температура: а) рабочая температура 5 С – 45 С, комнатная температура б) Избегать воздействия солнечных лучей, использование только внутри помещений в) Избегать взаимодействия с нагревательными приборами

(4) Воздух: а) избегать попадания пыли, образования коррозии б) избегать взаимодействия с летучими испарениями

1.2

(1) Мотор, блок управления: следовать этапам, прописанным в инструкции

(2) Аксессуары: выключить питание и отсоедините силовой шнур перед установкой дополнительного оборудования

(3) Силовой кабель: а) избегать давления или и излишнего сгибания

б) сохранять расстояние как минимум 3 см от верхнего ролика

в) 180V – 260V или 95V – 125V

(4) Заземление а) заземлите компоненты машины (мотор, блок управления, локатор) верно

1.3

(1) Прогоните систему на низкой скорости, чтобы понять, верно ли направление вращения при включении машины в первый раз

(2) Не прикасайтесь к верхнему ролику или иглам при работающей машине

(3) Все движимые компоненты должны быть изолированы защитными устройствами для закрытия несанкционированного доступа внутрь машины

(4) Операции без ограждающего ремня запрещены

1.4

Выключите энергию перед проведением следующих операций

(1) Съем мотора или блока управления

(2) Внутри блока управления опасное напряжение. Не открывайте блок управления в течение одной минуты с момента отключения питания



(3) Двигать голову машины, замена игл или нитей

(4) Ремонт или механическая настройка

(5) Отказ машины в работе

1.5

(1) Ремонт производится специалистами

(2) Недопустимо присутствие посторонних предметов рядом с вентиляцией

(3) По машине и по ротору нельзя стучать

1.6

Знак потенциальной опасности

Знак опасности перенапряжения

1.7 Гарантийный период 12 месяцев с момента отгрузки на фабрике с учетом того, что машина подвергалась грамотной эксплуатации
2) Внешний вид и настройка

2.1 изображения WR593 & WR596

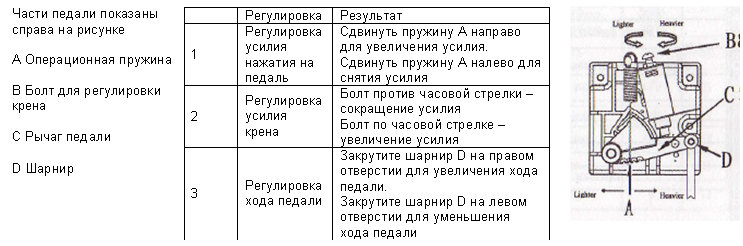

2.2 Регулировка педали

3 Подключение & Заземление

Для этих целей необходимо пригласить высококвалифицированный персонал

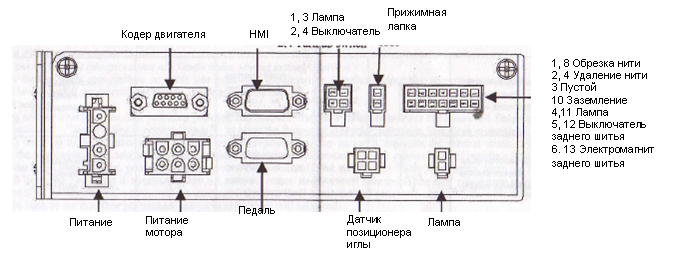

4 Определение разъемов

5 Инструкции по панели управления

5.1 Спецификация клавиш

Функции	Клавиши	Описание
Начало усиленного шитья		Выполнение старта усиленного шитья – 2 раза (вперед и назад)
	Выполнение старта усиленного шитья – 1 раз (вперед и назад)
Завершение усиленного шитья		Выполнение завершения усиленного шитья – 2 раза (вперед и назад)
	Выполнение завершения усиленного шитья – 1 раз (вперед и назад)
Шитье в свободном стиле		Нажать на ножную педаль вперед для обычного шитья, остановиться в середине, нажать педаль назад для обрезки нити и удаления нити
Продленное усиленное шитье		1 Нажать педаль вперед для автоматического шитья, вперед и назад, устанавливается D и может достигать 15 раз 2 Продленное усиленное шитье находится в режиме триггера по умолчанию, на педаль постоянно нажимать не нужно, постоянно горит соответствующий индикатор 3 Предыдущие настройки усиленного шитья становятся недействительными, если активна данная функция
Заранее установленное шитье		1 Нажать педаль вперед для выполнения шитья, устанавливается E или E, F, G, H 2 Шитье останавливается сразу по поднятию педали, нажмите педаль снова, оно продолжит ход 3 Завершение усиленного шитья (при выборе), обрезка нити и удаление нити автоматически завершаются по завершению шитья
Триггер предварительного шитья		1 Для предварительного шитья нажмите на педаль, и система автоматически начнет шитье в секциях E, F,G, H, на педаль постоянно жать не нужно 2 Ровный свет индикатора во время продленного усиленного шитья значит, что по умолчанию стоит режим триггера
Обрезка нити		Настроить или отменить функцию обрезки
Подъем иглы компенсация стежков		1 Режим свободного шитья, требует пол-иглы, одну иглы и продолжительную компенсацию 2 Заранее установленное шитье: a. остановить машину когда шитье не завершено, нажать клавишу для подъема иглы b. нажать клавишу для одного \продолжительного шитья при завершении шитья в этой секции
Установка PIN номера\ Выбор кода		1. Верхний конец A B C D, период пин номера, уровень соответствующего света Средний конец E F период пин номера, уровень соответствующего света Нижний конец G H период пин номера, уровень соответствующего света 2 В соответствии с A D периодом пин номера, можно установить диапазон 0 – 15 игл, В параграф С пин номер, можно установить диапазон 0 – 15 игл, среди них жидкокристаллический дисплей A B C D E F на каждый из15 стежков
Настройка параметров		1 Вход на разные уровни параметров При интерфейсе шитья, нажать на кнопку P для входа на первый уровень программирования При интерфейсе шитья, удерживать несколько секунд кнопку P для входа в режим введения паролей. Ввести верный пароль и нажать P для доступа к параметрам уровня 1 и уровня 2 2 Настройка паролей При интерфейсе шитья, удерживать несколько секунд кнопку P для входа в режим введения паролей и нажать на комбинацию кнопок «импульс + резка” для входа в интерфейс сброса паролей. Три индикатора (индикатор S1, S2, S3 сверху вниз) обозначают текущий статус. S1 загорается, ввод старого пароля, завершение комбинацией клавиш триггер + тангент. Если пароль введен правильно, загорается S2, от вас требуется ввести новый пароль, нажмите S3 для подтверждения. Если введенные пароли не совпадают, появится индикатор S1, и произойдет сброс LC экрана, и старый пароль надлежит ввести заново. При нажатии P пользователь возвращается к параметрам интерфейса без сохранений модификаций Можно выбрать цифры от 0 до 9 или буквы от A до F для символа пароля. Запомните пароль. Пароль по выходу из фабрики 1111
Клавиша скорости		Скорость вниз. Удерживаем для снижения скорости, дисплей автоматически перейдет на установку скорости
	Скорость вверх. Удерживаем для увеличения скорости, дисплей автоматически перейдет на установку скорости

5.2 Системные данные

Режим по умолчанию операционной панели, нажать кнопку P, войти в систему, с помощью + - выберите проект, по кнопке S войти\выйти из выбранных проектов



6. Таблица ошибок

Код ошибки	Описание	Причина аварии	Меры по устранению
E011E012 E013E014	Сигнал об ошибке электронного двигателя	Сдвинут датчик позиции мотора	Проверьте розетку Проверьте, не сломан ли детектор сигнала двигателя Проверьте, правильно ли установлен маховик
E021 E022 E023	Перегрузка электрического двигателя	Ступор мотора	Проверьте розетку Проверьте, не заблокирована ли голова машины или обрезальный механизм Проверьте, не слишком ли толстые материалы Проверьте, нормально ли работает детектор электрического сигнала
E101	Ошибка драйверов		Проверьте устройство драйвера на повреждение
E111 E112	Системное напряжение слишком высокое	Высокое напряжение в сети Погорел предохранитель Неверное считывание показаний напряжения	Линейное напряжение слишком высокое Проверьте тормозное сопротивление Проверьте схему обнаружения системного напряжения
E121 E122	Системное напряжение слишком низкое	Высокое напряжение в сети Неверное считывание показаний напряжения	Напряжение провода низкое Проверьте схему обнаружения системного напряжения
E131	Схема обнаружения отказов	Ненормально работает схема	Проверьте работу петли обнаружения
E141	Отказ считывать или записывать системные данные	Неправильно работает устройство	Проверьте работу петли обнаружения Проверьте, не поврежден ли чип данных
E151	Ошибка магнита	Обратное движение магнита Плохая проводимость	Проверьте, не замкнул ли головной магнит Проверьте работу схемы магнита
E201	Излишний ток двигателя	Неправильная работа мотора	Проверьте работу петли обнаружения Проверьте электрический сигнал
E211 E212	Ненормальная работа электродвигателя	Ненормальная работа электродвигателя	Проверьте розетку электродвигателя Проверьте, не повреждены ли компоненты пульта управления
E301	Плохая коммуникация с пультом управления	Не хватает цифровой коммуникации	Проверьте розетку пульта управления Проверьте, не повреждены ли компоненты пульта управления
E302	Отказ работы пульта управления	Внутренняя поломка пульта управления	Проверьте пульт управления на повреждение
E402	Ошибка педали	Ошибка верификации педали	Неплотное соединение с педалью
E403	Ошибка нулевой коррекции педали	Значение коррекции превышает диапазон	Педаль повреждена или находится не под стопорной пластиной при коррекции
E501	Ошибка выключателя		Опустите голову
P. oFF	Сбой напряжения	Сбой напряжения	Возобновите питание

Примечание:

a) При включенном питании HMI показывает 99. Нажать кнопку S для входа в режим “Настройка интерфейса кодов модели”. При первом входе нажмите -, нажмите +\- клавишу для проверки моделей швейных машин, нажмите клавишу S для подтверждения и входа в Экран Подтверждения. Нажмите +\- для выбора Да или Нет, при выборе Да нажмите S для установки кода выбранного режима. При выборе Нет, нажать S клавишу для возврата к интерфейсу настроек кодов модели

b) Скорость электромагнита не в порядке

с) Ошибка E501 – нормальное переключение детектора

d) Если ни один из вышеперечисленных способов не помогает, обратитесь к техническому персоналу

PF7: прямого управления челночного стежка швейная 9700

PF8: прямого управления челночного стежка швейная 9800

PFH: прямого управления толстого материала челночного стежка швейная

PFS 9700: прямого управления двухигольная челночного стежка швейная

PF9: прямого управления челночного стежка с автоподъемом лапки

PF2: прямого управления челночного стежка швейная

PFH2 9700: прямого управления толстого материала челночного стежка швейная 9700

PF82: прямого управления челночного стежка швейная с резьбой нажатием

PFH8 9800: прямого управления толстого материала челночного стежка швейная с резьбой нажатием

PFH9 9800: прямого управления толстого материала челночного стежка швейная с резьбой нажатием

PFH1 9800: прямого управления толстые швейные материала.

No	Обозначение	Описание	Модели	Диапазон настройки	Значение по умолчанию	Уровень
1	Высокая скорость педали	Установка самой высокой скорости педали	PF7, PF8, PF2, PF9, PF82	200 – 5000 rpm	3500	1
PFS	200 – 3000 rpm	2300
PFH, PFH2, PFH8, PFH9	200 – 3500 rpm	3000
PFH1	200 – 3000 rpm	1800
2	Мягкий старт	0 нет мягкого старта 1 – 9 номер иглы для мягкого старта	PF7, PF8, PF2, PFH, PFH2, PF9, PF82, PFH8, PFH9, PFH1	0 - 9	2	1
PFS	0 - 9	4
3	Декоративная фронтальная обрезка	0 недоступно 1 доступно	все	0\1	0	1
4	Скоростной длинный шов	Длинный шов фиксированной длины	PF7, PF8, PF2, PF9, PF82	200 – 4000 rpm	3000	1
PFS	200 – 3000 rpm	1400
PFH, PFH2, PFH8, PFH9	200 – 3500 rpm	2500
PFH1	200 – 3000 rpm	1800
5	Настройки обычного шитья	Настройки рисунка 0 неактивны 1 активны	все	0\1	0	1
8	Остановка иглы	0 нитка 1 на игле	все	0\1	0	1
9	Лимит скорости заднего стежка	Задний стежок препятствует слому игл	все	500 – 1500 rpm	800	1
19		0 недоступно 1 доступно	все	0\1	0	1
20	Реверсивное шитье	0 Только реверсивное шитье 1 Реверсивное шитье и заполнение иглы 2 Реверсивное шитье, режим ожидания без операции	все	0\1\2	0	1
21	Скорость 1 мягкого старта	Скорость 1ой иглы	PF7, PF8, PF2, PF9, PFH, PFH2, PF82, PFH8, PFH9, PFH1	100 – 3000 rpm	600	1
PFS	400
22	Скорость 2 мягкого старта	Скорость 2ой иглы	PF7, PF8, PF2, PF9, PFH, PFH2, PF82, PFH8, PFH9, PFH1	100 – 3000 rpm	1000	1
PFS	800
23	Скорость 3 мягкого старта	Скорость 3ой иглы	PF7, PF8, PF2, PF9, PFH, PFH2, PF82, PFH8, PFH9, PFH1	100 – 3000 rpm	1500	1
PFS	1200
24	Мягкое опускание лапки для предотвращения тканевых повреждений	0 недоступно 1 доступно	все	0\1	0	1
25	Подъем лапки	0 недоступно 1 доступно	PF7, PF8, PF2, , PFH, PFH2, PF82, PFH8, PFH9, PFH1	0\1	0	1
PFS, PF9	1
26	Автоподъем лапки	0 недоступно 1 Автоподъем при выключении	все	0\1	0	1
27	Позиционирование при включении	Настройка движения головы к верхней позиции иглы при включении 0 недоступно 1 доступно	все	0\1	1	1
28	Сигнальный режим для переключателя подъема \ поворота головы	0 всегда открыто 1 всегда закрыто	PF7, PF8, PF2, PF9, PFH, PFH2, PF82, PFH8, PFH9, PFH1	0\1	0	1
PFS	1
29	Установка времени плавного снижения лапки	Чем больше установлено значение, темь меньше скорость лапки	все	500 – 200 мс	150	2
32	Время цикла декоративной обрезки		PF7, PF8, PF2, PF9, PF82,	5 – 500 мс	50	1
PFH, PFH2, PFS PFH8, PFH9, PFH1	100
33	Выбор цельного шва	0 двойное усиление 2 четырехкратное усиление	все	0\1	1	1
34	Выбор режима скорости педали закрепки	0 Скорость автозакрепки 1 Педальная скорость	все	0\1	1	2
35
37	Время работы очистки нити		PF7, PF8, PFH, PFS, PFHF, PFH1	0 – 800	40	2
41	Низкая скорость	Низкая скорость педали	Все	100 – 400	200	1
42	Выбор кривой педали	0 нормально 1 Медленное ускорение 2 Быстрое ускорение	все	0\1\2	0	1
43	Игольный диск	0 недоступно 1 доступно	PF7, PF8, PFH, PFS, PFH8, PFH1	0\1	1	1
44	Скорость обрезки нити	Скорость обрезки нити	все	100-400	280	1
45	Реверсивная скорость шитья	Концевой выключатель обработки может предотвратить поломку швейной иглы при обратном шитье 0 бесконечная скорость 1 лимитированная скорость	все	0\1	0	1
46	Задержка подъема лапки		все	0-800	200	2
47	Время выхода общего давления прижимной лапки		все	0-800	150	2
48	Выходной рабочий цикл подъемника лапки после удержания подъема лапки		все	0-100	30	2
49	Выходной рабочий цикл подъемника лапки		все	1-60 сек	12	2
50	Время выхода общего давления обратного шитья		все	0-800	120	2
51	Выходной рабочий цикл обратного шитья		все	0-100	40	2
52	Время удержания обратного шитья	Принудительное отключение после удержания обратного шитья	все	1-60 сек	12	2
53	Начальная скорость усиленного шитья		PF7, PF8, PF2, PF9, PF82,	100 – 3000	2000	1
PFH, PFH2, PFS PFH8, PFH9, PFH1	1200
54	Компенсация 1 начальной скорости усиленного шитья		PF7, PF8, PF2, PF9, PF82,	0-100	20	1
PFH, PFH2, PFS PFH8, PFH9, PFH1	50
55	Компенсация 2 начальной скорости усиленного шитья		PF7, PF8, PF2, PF9, PF82,	0-100	8	1
PFH, PFH2, PFS PFH8, PFH9, PFH1	15
56	Конечная скорость усиленного шитья		PF7, PF8, PF2, PF9, PF82,	100 – 3000	2000	1
PFH, PFH2, PFS PFH8, PFH9, PFH1	1200
57	Компенсация 1 конечной скорости усиленного шитья		PF7, PF8, PF2, PF9, PF82,	0-100	20	1
PFH, PFH2, PFS PFH8, PFH9, PFH1	50
58	Компенсация 2 конечной скорости усиленного шитья		PF7, PF8, PF2, PF9, PF82,	0-100	8	1
PFH, PFH2, PFS PFH8, PFH9, PFH1	15
59	Скорость продолжительного усиленного шитья		PF7, PF8, PF2, PF9, PF82,	100 – 3000 rpm	2000	1
PFH, PFH2, PFS PFH8, PFH9, PFH1	1200
60	Компенсация 1 - Скорость продолжительного усиленного шитья		PF7, PF8, PF2, PF9, PF82,	0-100	20	1
PFH, PFH2, PFS PFH8, PFH9, PFH1	50
61	Компенсация 2 - Скорость продолжительного усиленного шитья		PF7, PF8, PF2, PF9, PF82,	0-100	8	1
PFH, PFH2, PFS PFH8, PFH9, PFH1	15
62	Ход педали при старте		все	10--50	25	2
63	Ход педали при ускорении		10-100	50	2
64	Ход педали при самой высокой скорости вращения		10-150	110	2
65	Ход педали при подъеме лапки		-	-30	2
66	Ход педали при опускании лапки		5-50	10	2
67	Ход педали 1 при обрезке нити		-	-30	2
68	Ход педали 2 при обрезке нити		-	-60	2
69	Нижняя позиция иглы		PF7, PF8, PF2, PF9, PFH, PFH2, PF82, PFH8, PFH9, PFH1	120-140	177	1
PFS	60-180	120
70	Обратный подъем иглы	0 недоступно 1 доступно	все	0\1	0	1
71	Полное изменение угла иглы		все	45 гр	20	1
72	Регулировка силы прижима нити	1 – 9 Уровни настройки силы	PF2, PFH2, PF9, PF82, PFH9	0-9	7	1
73	Угол прижима нити		PF2, PFH2, PF9, PF82, PFH9	1	100	1
74	Угол сброса угла прижима нити		PF2, PFH2, PF9, PF82, PFH9		270	1
77	Время срабатывания электромагниты		PF9	0-2000 ms	60	1
79	Возврат к настройкам по умолчанию	5 восстановить заводские установки текущего уровня 8 восстановить швейные заводские установки текущего уровня Кнопкой S выбираем Yes, потом нажимаем S для подтверждения	все	0 -15	0	1
80	Высокая скорость шитья		PF7 PF8 PF2 PF9 PF82		4000	2
PFS		3000
PFH PFH2 PFH8 FH9		3000
PFH1		2000
83	Износ иглы	Износ иглы через ткань при использовании 0: неверный; 1 ~ 15 силы регулирования	все	0 -15	0	2
85	Угол всасывания линии среза		все	150-120	175	2
86	Угол силы линии среза		все		260	2
87	Угол сброса линии среза		все		340	2
92	Заказ времени прижимной лапки		все	10-300	80	2
93	Нейтральная позиция педали		все	-15 –	0	2

8. Инструкция для настройки системы
