РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

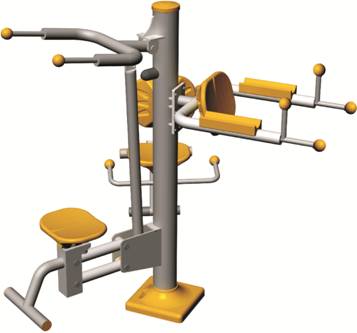

Тренажер спортивный для открытых площадок СК-18
ТУ
Cделано в России
Уважаемые покупатели тренажеров для открытых площадок!
Вы приобрели настоящий тренажер, разработанный и изготовленный нашей фирмой с учетом опыта эксплуатации аналогичных изделий в различных регионах России и специфики отечественного пользователя.
При изготовлении тренажера использовались современные технологии и экологически чистые материалы, а художественно-конструкторские решения и назначение отвечает требованиям физкультурно-оздоровительного процесса.
Производимые нами тренажеры для открытых площадок по зарегистрированному ТУ прошли добровольную сертификацию в соответствии с ГОСТ России и имеют гигиеническое заключение.
CЕРТИФИКАТ СООТВЕТСВИЯ № РОСС RU.CC03.H00113
САНИТАРНО-ЭПИДЕМИОЛОГИЧЕСКОЕ ЗАКЛЮЧЕНИЕ
№ 50.РА.02.961.П.000225.02.10
По возникающим в процессе эксплуатации вопросам звоните в службу технической поддержки, тел. : 8(86
Назначение
Тренажер СК-18 предназначенный для укрепления мышц живота, передних, задних и боковых бедренных мышц, мышц рук, спины и груди.
Развивает координацию движений.
Тренажер служит для общефизической подготовки различных возрастных групп населения с массой одного человека до 150 кг, развивая мотивацию к регулярным занятиям физической культурой и спортом, в том числе и у детей, а также ведению здорового образа жизни.
На тренажере могут заниматься одновременно 3 человека.
Занимающийся садится на сиденье, держась за поручни подъемом ступней поднимает и опускает утяжелительную планку, разгибая или сгибая ноги в коленях.
Другой выпоняет упражнения подтягивания в положении сидя.
Третий выполняет упражнения на брусьях.
Технические характеристики
Тренажер имеет три различных механизма и соответственно функции. Механизм для ног - это сиденье и утяжелитель на шарнире, механизм для подтягивания состоит из сиденья, подставки для ног и ручек, находится на верхней части стойки тренажера, третий механизм находится по середине стойки имеет подлокотники и подставку под спину.
Габаритные размеры: 1896 мм x 1807 мм x 1305 мм
Масса: 139,20 кг
Площадка для установки: 2,5 м х 2,5 м = 6,25 м2
Нагрузка обеспечивается тяжестью собственного тела. Максимальная нагрузка – 120 кг., допустимая ударная нагрузка – 300 Дж.
Основные элементы тренажеров входящих в набор изготовленны из труб с диаметром 140мм, 60 мм, 25-33 мм толщиной стенки не менее 3-4,5 мм. Тренажеры изготовлены согласно технической документации и ГОСТов. Габаритные размеры и размеры монтажа имеют погрешность ± 5% и в местах соединениях газовой сварки ± 7%.
Неподвижные части, крепятся к корпусу и между собой при помощи сварки и представляют собой монолитное соединение, места сварки зачищаются и обезжириваются перед покраской. Все элементы (кроме пластиковых, флантцев и подшипников) покрываются антистатической-порошковой или акриловой краской, что делает их сверхустойчивыми к внешней среде и пригодными для использования на открытом воздухе.
Подвижные части тренажера изготовлены с применением радиально упорных подшипников. Механизмы выполнены в виде закрытой системы без доступ к ним с набивкой смазки в заводских условиях.
Производство прочных и устойчивых от ультрафиолетовых лучей сидений и аксессуаров из полиэтилена осуществляетя с помошью техники ротационного формования. Они имеют эргономические размеры и определённый цвет, полученный в процессе формования, и не подлежат дальнейшей покраске.
Педали и другие части тренажеров, предназначенных для применения ногами, изготовлены из резиносодержащих материалов или полимера методом инъекционного формования.
Все тренажеры, разработаны и производятся в соответствии с анатомией человека и биомеханически подходят к выполняемым функциям мышц. Тренажеры не содержат никаких поверхностных деталей, которые бы могли нанести вред человеческому здоровью, во время их использования.
Детали, непосредственно контактирующие с человеческим телом, округлены и имеют определённые изгибы. В производстве изделий используются минимальное количество деталей и узлов, что обеспеспечивает простоту и легкость использования.
Верхушки основных труб закрыты эргономичными крышками без острых углов.
Конструкция всех подвижных тренажеров позволяет легко монтировать и демонтировать состовляющие части, и в случаях надобности заменять повреждённые части без демонтажа всего изделия.
После установки и закрепления тренажера, крепление закрывается крышкой.
Все изделия, должны устанавливаться на подготовленную в соответствии с требованиями строительных норм и правил поверхность и крепиться анкерными болтами (шпильками).
Установку производит изготовитель или специализированная организация, получившая разрешение от изготовителя на проведение этих работ.
Оптимальная площадь установки и эксплуатации одного изделия зависит от его исполнения и составляет от 2,5 до 8,5 кв. метров, а при установки группы изделий должен быть обеспечен свободный доступ со всех сторон к каждому тренажеру. Масса изделий зависит от исполнения и находится в пределах от 50 до 350 кг.
Для изготовления изделия применяются трубы по ГОСТ 3262, ГОСТ 8645, ГОСТ 8732, ГОСТ 8734, ГОСТ 10704, эмали – по ГОСТ 6465 и ГОСТ 12034, порошковые краски, а применяемая смазка ЦИАТИМ-203 позволяет не проводить обслуживания в течение всего гарантийного срока.
Комплектность
1. Тренажер СК-18 в сборе – 1 шт.
2. Закладная – 1 шт.
3. Крепеж к закладной (гайки) – 6 шт.
4. Крышка крепежа – 1 шт.
5. Болты к крышке крепежа – 2 шт.
6. Инструкция по эксплуатации – 1 шт.
Условия хранения
Хранить тренажеры следует в дали от агрессивных сред и нагревательных приборов, при температуре от - 300 С до + 300 С
Срок службы
Срок службы 3 года со дня изготовления, но не более 105 степени циклов нагружения опорных поверхностей статической нагрузкой 1000 Н и вращающихся частей 106 полных оборотов.
