Гидроклапаны предохранительные непрямого действия МКПВ

Гидроклапаны предохранительные непрямого действия типа МКПВ для стыкового монтажа предназначены для:

 предохранения гидросистемы от перегрузок, поддержания настроенного давления и дистанционной разгрузки путем соединения полости со сливной линией;

 предохранения гидросистемы от перегрузок и поддержания настроенного давления при включенном электромагните пилота, разгрузка - при выключенном;

предохранения гидросистем от перегрузок и поддержания настроенного давле ния при выключенном электромагните пилота, разгрузка при включенном.

Область применения гидроклапанов давления МКПВ предохранительных стыковых и трубных - гидроприводы станков, прессов, литейных и литьевых машин, а также другого оборудования.



Марка клапана

Условный проход

Номинальное давление

Ном. расход масла

Цена с НДС

Вес

Габаритные размеры

мм

МПа

л/мин

руб.

кг

мм

МКПВ-10/ЗС2-Р

10

6,3

80

3975

3,45

138х80х99

МКПВ-10/ЗС2-Р1

10

10

80

3975

3,45

138х80х99

МКПВ-10/ЗС2-Р2

10

20

80

3975

3,45

138х80х99

МКПВ-10/ЗС2-РЗ

10

32

80

3975

3,45

138х80х99

МКПВ-10/ЗС-Р

10

6,3

80

4500

4,75

158х80х174

МКПВ-10/ЗС-Р1

10

10

80

4500

4,75

158х80х174

МКПВ-10/ЗС-Р2

10

20

80

4500

4,75

158х80х174

МКПВ-10/ЗСГ-РЗ

10

32

80

4,75

158х80х174

МКПВ-20/ЗС2-Р

20

6,3

160

4138

4,15

146х100х99

МКПВ-20/ЗС2-Р1

20

10

160

4138

4,15

146х100х99

МКПВ-20/ЗС2-Р2

20

20

160

4138

4,15

146х100х99

МКПВ-20/ЗС2-РЗ

20

32

160

4138

4,15

146х100х99

МКПВ-20/ЗС(")-Р(**)

20

160

5,45

166х100х174

МКПВ-20/ЗС(*)-Р1(")

20

10

160

5,45

166х100х174

МКПВ-20/ЗСП-Р2("")

20

20

160

5,45

166х100х174

МКПВ-20/ЗС(')-РЗ('*)

20

32

160

5,45

166х100х174

МКПВ-32/ЗС2-Р

32

6,3

320

5188

5,45

151х113х99

МКПВ-32/ЗС2-Р1

32

10

320

5188

5,95

151х113х99

МКПВ-32/ЗС2-Р2

32

20

320

5188

5,95

151х113х99

МКПВ-32/ЗС2-РЗ

32

32

320

5188

5,95

151х113х99

МКПВ-32/ЗС-РГ

32

6,3

320

7,25

171х113х174

МКПВ-32/ЗС-Р1

32

10

320

7,25

171х113х174

МКПВ-32/ЗС-Р2

32

20

320

7,25

171х113х174

МКПВ-32/ЗС(*)-РЗ

32

32

320

7,25

171х113х174

М

Присоединительные размеры, принятые в международной практике (по СТ СЭВ и ISO 4401).

КПВ

Тип аппарата - клапан предохранительный на базе единых вставных элементов

10

Исполнение по условному проходу:мм;мм;мм.

3

Номинальное давление на входе - 32 МПа.

С

Исполнение по способу монтажа: Т - с корпусом для трубного монтажа.

С - с корпусом для стыкового монтажа;

 2

Исполнения по функционально-конструктивным признакам:

2 - с дистанционным гидравлическим управлением разгрузкой;

3 - с электромагнитным управлением разгрузкой, нормально разгруженный;

4 - с электромагнитным управлением разгрузкой, нормально нагруженный.

 Р

Исполнение по виду регулировочного устройства:

В - с регулировочным винтом с головкой под ключ;

Р - с рукояткой;

П - с защитным колпачком и возможностью опломбирования;

К - с замковым устройством.

1

1. Исполнение по номинальному давлению настройки:

МПа;

МПа;

МПа.

Исполнение по роду тока и напряжению электромагнита управляющего распределителя конструктивным признакам):

(только для исполнений 3 и 4)

2В для электромагнитов постоянного тока;

В для электромагнитов переменного тока;

В для электромагнитов переменного тока.

УХЛ

Климатическое исполнение по ГОСТ :

УХЛ - для районов с умеренным и холодным климатом;

4

Категория размещения по ГОСТ .

НЕ нашли? Не то? Что вы ищете?

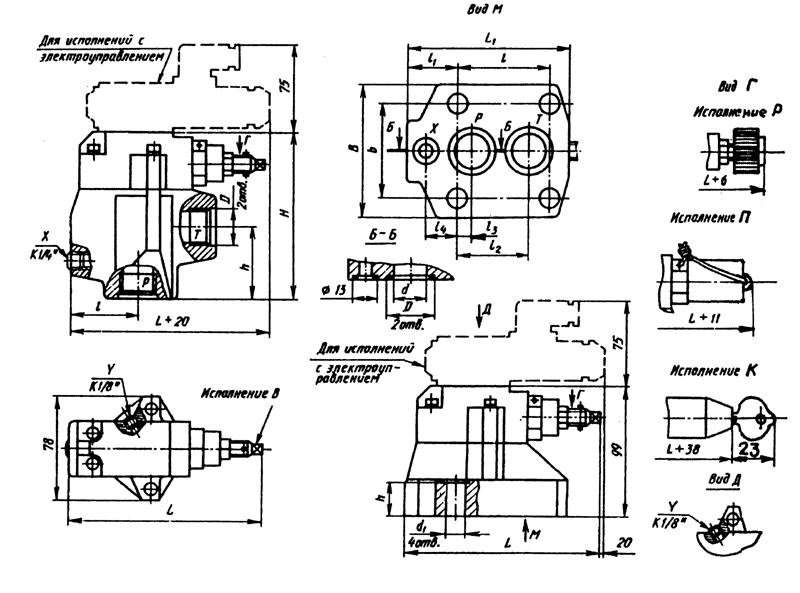

Типоразмер

D

d

d1

L

L1

l

l1

l2

l3

l4

В

b

Н

h

МКПВ-10/ЗС...

22

14,0

13,0

138,0

89,0

53,8

21,0

47,5

22,1

0,0

80,0

53,8

-

20,5

МКПВ-20/ЗС...

32

23,0

17,0

146,0

116,0

66 7

34 5

55 6

11,1

23, 8

100,0

70,0

25,0

МКПВ-32/ЗС...

39

29,0

19,0

151,0

152,0

88,9

42,5

76,2

12,7

31,8

113,0

82,6

25,0

МКПВ-10/ЗТ...

М27х2

-

-

146,0

-

51,0

-

-

-

-

-

-

123,0

55,5

МКПВ-20/ЗТ...

М33х2

138,0

43,0

131,0

63,0

МКПВ-32/ЗТ...

М48х2

148,0

53,0

134,0

56,0

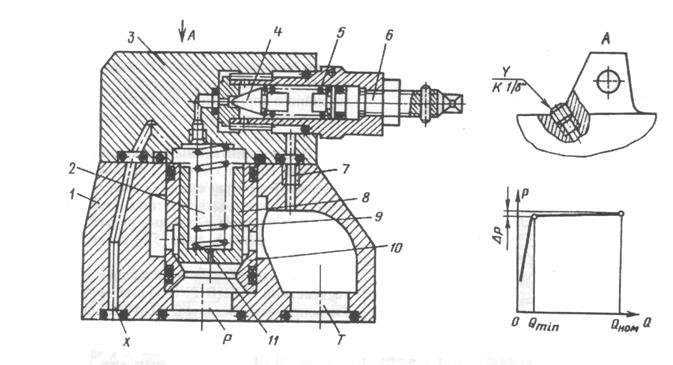

Предохранительные клапаны непрямого действия МКПВ для стыкового монтажа состоят из следующих основных деталей и узлов: корпуса 1, клапана 8, размещенного в гильзе 10, пружины 9 и вспомогательного клапана 3, а в исполнении с электроуправлением они дополнительно комплектуются пилотом, устанавливаемым на клапане 3. Масло из напорной линии подводится к отверстию Р корпуса и отводится в сливную линию через отверстие Т. Отверстие Р через малое отверстие 11 в клапане 8 соединено с надклапанной полостью 2, откуда масло через клапан 3 может поступать в отверстие Т по каналу 7. Если давление в гидросистеме не превышает давления настройки клапана 3 (регулируется винтом б, сжимающим пружину 5), последний закрыт, давления в торцовых полостях клапана 8 одинаковые, и он прижат пружиной 9 к конусному седлу гильзы 10, разъединяя отверстия Р и Т. Когда сила от давления масла на конус 4 вспомогательного клапана превышает усилие его пружины, конус отходит от седла, и масло в небольшом количестве из отверстия Р через малое отверстие 11, вспомогательный клапан и канал 7 проходит в отверстие Т. Из-за потери давления в отверстии 11 давление в надклапанной полости 2 уменьшается, и клапан под действием давления в отверстии Р поднимается вверх, сжимая пружину 9 и соединяя отверстия Р и Т. Перемещение клапана вверх происходит до тех пор, пока сила от давления в отверстии Р не уравновесит силу от давления в полости 2 и силу пружины 9, после чего давление в отверстии Р (в напорной линии гидросистемы) автоматически поддерживается постоянным в широком диапазоне расходов масла через клапан. Если отверстие X соединить с линией слива, давление в полости 2 упадет, и клапан 8 под действием небольшого давления (~0,3 МПа) в отверстии Р поднимется, сжимая сравнительно слабую пружину 9 и соединяя отверстия Р к Т (режим разгрузки). В аппаратах с электроуправлением разгрузка производится при выключенном (нормально открытое исполнение) или включенном (нормально закрытое исполнение) электромагните пилота. При необходимости разделения слива потока управления от основного слива в канал 7 устанавливается заглушка (винт М5), а в отверстие Y - штуцер с резьбой К'/8".

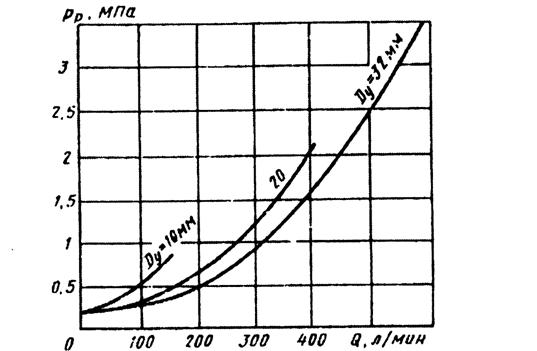

Гидравлические схемы клапанов

2 номер схемы  МКПВ-.../ЗС2. МКПВ-.../ЗТ2.  Предохранение гидросистемы от перегрузок, поддержание настроенного давления и дистанционная разгрузка путем соединения отверстия X со сливной линией

3 номер схемы  МКПВ-.../ЗСЗ. МКПВ-.../ЗТЗ.  Предохранение гидросистемы от перегрузок и поддержание настроенного давления при включенном электромагните пилота, разгрузка - при выключенном


4 номер схемы МКПВ-.../ЗС4. МКПВ-.../ЗТ4. Предохранение гидросистемы от перегрузок и поддержание настроенного давления при выключенном электромагните пилота, разгрузка - при включенном
