1. Определение электронных приборов. Классификация электронных приборов

Электронные приборы – это устройства, работа которых основана на использовании электрических, тепловых, оптических и акустических явлений в твёрдом теле, жидкости, вакууме, газе или плазме. Наиболее общие функции, выполняемые электронными приборами, состоят в преобразовании информационных сигналов или энергии.

Основными задачами электронного прибора как преобразователя информационных сигналов являются: усиление, генерирование, передача, накопление и хранение сигналов, а также выделение их на фоне шумов.

Электронные приборы можно классифицировать по их назначению, физическим свойствам, основным электрическим параметрам, конструктивно технологическим признакам, роду рабочей среды и т. д.

В зависимости от вида сигналов и способа обработки информации все существующие электронные приборы разделяют на электропреобразовательные, электросветовые, фотоэлектрические, термоэлектрические, акустоэлектрические и механоэлектрические.

По виду рабочей среды различают следующие классы приборов: полупроводниковые, электровакуумные, газоразрядные, хемотронные (рабочая среда – жидкость). В зависимости от выполняемых функций и назначения электронные приборы делят на выпрямительные, усилительные, генераторные, переключательные, индикаторные и др.

По диапазону частот – низкочастотные, высокочастотные, сверхвысокочастотные; по мощности – малой мощности, средней мощности и мощные.

2. Режимы и параметры электронных приборов

Понятие режима электронного прибора включает в себя совокупность условий, определяющих его работу. Любой режим определяется совокупностью параметров. Различают электрический, механический, климатический режимы.

Каждый из указанных режимов характеризуется своими параметрами.

Оптимальные условия работы прибора при эксплуатации, испытаниях или измерениях его параметров определяются номинальным режимом. Предельные параметры характеризуют предельно допустимые режимы работы. К ним относятся максимально допустимые значения напряжений на электродах прибора, максимально допустимая мощность, рассеиваемая прибором, и т. д. Различают статический и динамический режимы. Если прибор работает при постоянных значениях напряжений на электродах, такой режим называется статическим. В этом случае все параметры не меняются во времени. Режим работы прибора, при котором напряжение хотя бы на одном из электродов меняется во времени, называется динамическим. Кроме параметров режима, различают параметры электронного прибора(например, коэффициент усиления, внутреннее сопротивление, междуэлектродные ёмкости и др.). Связь между изменениями токов и напряжений на электродах в статическом режиме описывается статическими характеристиками. Совокупность статических характеристик при фиксированных значениях третьего параметра называют семейством характеристик.

3.Электропроводность материалов.

Применяемые в электронике полупроводники имеют монокристаллическую решётку. Каждый атом кристаллической решётки за счёт ковалентных связей прочно удерживается в узлах кристаллической решётки. В идеальной решётке все электроны связаны со своими атомами, поэтому такая структура не проводит электрический ток. Однако небольшие энергетические воздействия могут привести к отрыву некоторых электронов от своих атомов, делая их способными перемещаться по кристаллической решётке. Такие электроны называются электронами проводимости. Энергетические состояния электронов проводимости образуют зону значений (уровней) энергии, называемую зоной проводимости. Энергетические состояния валентных электронов образуют валентную зону. Между максимальным уровнем энергии валентной зоны W в и минимальным уровнем зоны проводимости W c лежит запрещённая зона. Ширина запрещённой зоны в W c определяет минимальную энергию, необходимую для освобождения валентного электрона, т. е. энергию ионизации атома полупроводника. Ширина запрещённой зоны для большинства полупроводников составляет 0,1 – 3 эВ.

4. Понятие электрохимического потенциала (уровня Ферми).

Вероятность нахождения свободного электрна в энергитическом состоянии W опредяляется функцией

Полупроводники с донорной примесью называются электронными полупроводниками, или полупроводниками n-типа.

С повышением температуры уровень Ферми смещается к середине запрещённой зоны. В случае полупроводника с акцепторной примесью электроны являются неосновными носителями заряда, дырки – основными носителями, а полупроводник с акцепторной примесью называют дырочным, или полупроводником p-типа.

С повышением температуры уровень Ферми смещается к середине запрещённой зоны.

5.Собственная проводимость.

Собственная и примесная проводимость полупроводников

1. Особенности полупроводников

Строение полупроводников. В полупроводниках атомы связаны ковалентными (парноэлектронными) связями, которые при низких температурах и освещенности прочны. С ростом же температуры и освещенности эти связи могут разрушаться, образуя свободный электрон и "дырку". Реальными частицами являются лишь электроны (e). Электронная проводимость обусловлена движением свободных электронов. Дырочная проводимость вызвана движением связанных электронов, которые переходят от одного атома к другому, поочерёдно замещая друг друга, что эквивалентно движению “дырок” в противоположном направлении. “Дырке” условно приписывается “+” заряд. В чистых полупроводниках концентрация свободных электронов и “дырок” одинаковы. Электронно-дырочная проводимость – проводимость, вызванная образованием свободных носителей заряда (электронов и “дырок”), образующихся при разрыве ковалентных связей, называется собственной проводимостью.

6.Примесная электропроводность полупроводниковых материалов.

Примесная проводимость – проводимость, обусловленная образованием свободных носителей заряда при внесении примесей иной валентности (n) Донорная примесь nпримеси > nполупроводник Мышьяк в германий nприм. =5; nп/прово-к=4

Каждый атом примеси вносит свободный электрон

Полупроводники n – типа с донорной примесью Основные носители заряда электроны Не основные носители о – “дырки” Проводимость электронная Акцепторная примесь nпримеси < n полупроводник

Индий в германий nприм. =3; nп/прово-к=4 Каждый атом примеси захватывает  электрон из основного полупроводника, создавая дополнительную дырку.

7. Электрические переходы в полупроводниковых приборах

Электрическим переходом называется переходный слой между областями твёрдого тела с различными типами или значениями проводимости. Чаще всего используется электрический переход между полупроводниками n - и p-типа, называемый электронно-дырочным переходом, или p-n - переходом. Используются также переходы между областями с одинаковым типом электропроводности, но с различными значениями удельной проводимости (n+-n; p+-p). Знак «+» отмечает область с большей концентрацией примеси.

Широкое применение получили переходы металл-полупроводник. Электрические переходы могут создаваться как на основе полупроводников с одинаковой шириной запрещённой зоны (гомопереходы), так и с различными значениями ширины (гетеропереходы).

Электрические переходы используются практически во всех полупроводниковых приборах. Физические процессы в переходах лежат в основе действия большинства полупроводниковых приборов.

Широко применяются несимметричные p-n-переходы, в которых концентрация примесей в эмиттере значительно больше, чем в другой

области – базе. В симметричных p-n-переходах концентрация акцепторов в p-области равна концентрации доноров в n-области.

8-9 Электронно-дырочный переход в равновесном состоянии

Контактная разность потенциалов.

Равновесие соответствует нулевому внешнему напряжению на переходе. Поскольку концентрация электронов в n-области значительно больше, чем в p-области, а концентрация дырок в p-области больше, чем в n-области. Вследствие этого заряды будут диффундировать из области с большей концентрацией в область с меньшей концентрацией, что приведёт к появлению диффузионного тока электронов и дырок.

На границе p - и n-областей создаётся слой, обеднённый подвижными носителями. В приконтактной области n-типа появляется нескомпенсированный заряд положительных ионов, а в дырочной области – нескомпенсированный заряд отрицательных ионов примесей. Таким образом, электронный полупроводник заряжается положительно, а дырочный – отрицательно.

Между областями полупроводника с различными типами электропроводности возникает электрическое поле напряжённостью Е. Образовавшийся двойной слой электрических зарядов называется запирающим, он обеднён основными носителями и имеет вследствие этого низкую электропроводность.

Вектор напряженности поля направлен так, что он препятствует диффузионному движению основных носителей и ускоряет неосновные носители. Этому полю соответствует контактная разность потенциалов ϕ k, связанная с взаимной диффузией носителей. За пределами p-n-перехода полупроводниковые области остаются нейтральными. Движение неосновных носителей образует дрейфовый ток, направленный навстречу диффузионному току. Итак, в условиях равновесия встречные дрейфовый и диффузионный токи должны быть равны, т. е.

Тогда выражение для контактной разности потенциалов ϕ k в p-n-переходе

10. Электронно-дырочный переход в неравновесном состоянии

Если к p-n-переходу подключить источник напряжения, равновесное состояние нарушится, и в цепи будет протекать ток. Различают прямое и обратное включения p-n-перехода.

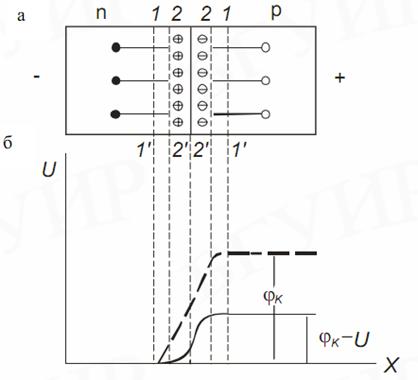

10.Прямое включение. Пусть внешнее напряжение приложено плюсом к p-области, а минусом – к n-области. При этом оно противоположно по знаку контактной разности потенциалов. Так как концентрация подвижных носителей в p-n-переходе значительно ниже, чем в p - и n-областях, сопротивление p-n-перехода значительно выше сопротивления p - и n-областей. Можно считать, что приложенное напряжение полностью падает на переходе. Основные носители будут двигаться к контакту, сокращая дефицит носителей в p-n-переходе и уменьшать сопротивление и толщину p-n-перехода. Поток основных носителей через контакт увеличится. Ток, протекающий через переход, в данном случае называется прямым, а напряжение, приложенное к переходу – прямым напряжением. Диффузия дырок через переход приводит к увеличению концентрации дырок за переходом. Возникающий при этом градиент концентрации дырок обусловливает диффузионное проникновение их в глубь n-области, где они являются неосновными носителями. Это явление называется инжекцией (впрыскиванием). Инжекция дырок не нарушает электрической нейтральности в n-области, т. к. она сопровождается поступлением из внешней цепи такого же количества электронов.

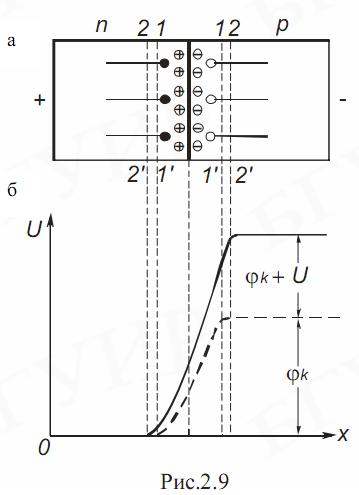

11.Обратное включение.

Если внешнее напряжение приложено плюсом к n-области, а минусом к – p-области, то оно совпадает по знаку с контактной разностью потенциалов В этом случае напряжение на переходе возрастает, и высота потенциального барьера становится выше, чем при отсутствии напряжения.

Направление результирующего тока противоположно направлению прямого тока, поэтому он называется обратным током, а напряжение, вызывающее обратный ток, называется обратным напряжением. Поле в переходе является ускоряющим лишь для неосновных носителей. Под действием этого поля концентрация неосновных носителей на границе перехода снижается и появляется градиент концентрации носителей заряда. Это явление называется экстракцией носителей.

Так как число неосновных носителей мало, ток экстракции через переход намного меньше прямого тока. Он практически не зависит от приложенного напряжения и является током насыщения.

Таким образом, p-n-переход обладает несимметричной проводимостью: проводимость в прямом направлении значительно превышает проводимость p-n-перехода в обратном направлении, что нашло широкое применение при изготовлении полупроводниковых приборов.

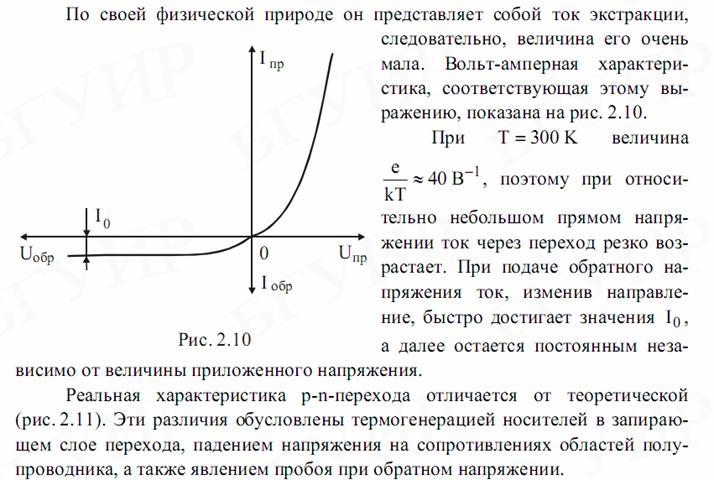

12. Вольт-амперная характеристика p-n-перехода

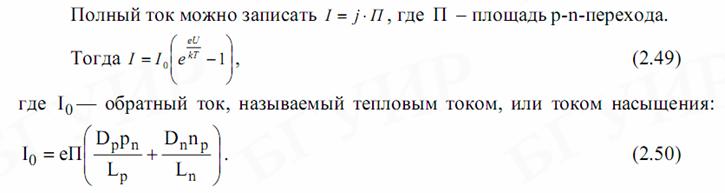

Вольт-амперная характеристика p-n-перехода представляет собой зависимость тока через p-n-переход от величины и полярности приложенного напряжения.

13. Свойства p-n-перехода

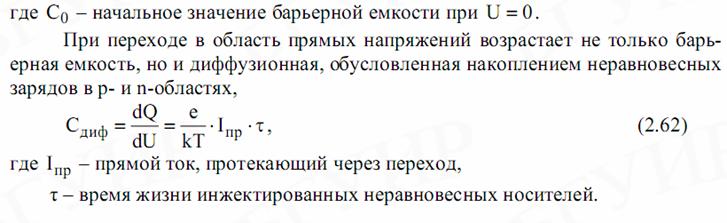

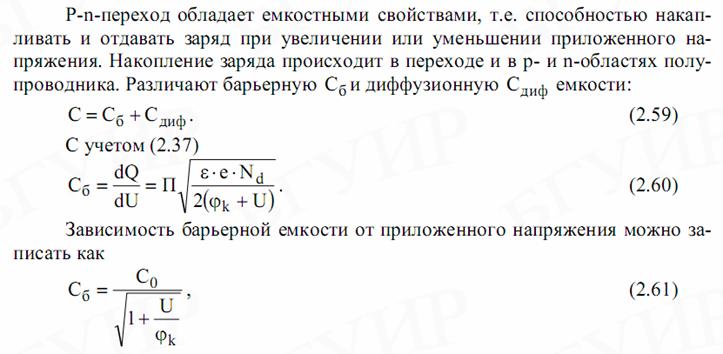

При больших отрицательных напряжениях в р-n-переходе наблюдается резкий рост обратного тока. Это явление называют пробоем р-n-перехода. Пробой перехода возникает при достаточно сильном электрическом поле, когда неосновные носителя зарядов ускоряются настолько, что ионизируют атомы полупроводника. При ионизации создаются электроны и дырки, которые, разгоняясь, снова ионизируют атомы и т. д., в результате чего диффузионный ток через переход резко возрастает, а на вольт-амперной характеристике р-n-перехода в области больших отрицательных напряжений наблюдается скачок обратного тока. Следует отметить, что после пробоя переход выходит из строя только тогда, когда происходят необратимые изменения его структуры в случае чрезмерного перегрева, который наблюдается при тепловом пробое. Если же мощность, выделяющаяся на р-n- переходе, поддерживается на допустимом уровне, он сохраняет работоспособность и после пробоя. Такой пробой называют электрическим (восстанавливаемым).

14 Устройство и принцип действия полупровдниковых диодов.

В зависимости от технологических процессов, используемых при изготовлении диодов, различают: сплавные, диффузионные, планарно-эпитаксиальные диоды и их разновидности. Устройство полупроводникового диода, изготовленного по планарно-эпитаксиальной технологии, приведено на рис. 1.

Рис. 1

Большинство полупроводниковых диодов выполняют на основе несимметричных p-n-переходов. В качестве структурных элементов диодов используют также p-i-, n-i-переходы, переходы металл-полупроводник, p+-p-, p+-n-переходы, гетеропереходы. Изготовляются также диоды с p‑i‑n‑, p+-p-n - и n+-n-p-структурами. Вся структура с электрическим переходом заключается в металлический, стеклянный, керамический или пластмассовый корпус для исключения влияния окружающей среды. Полупроводниковые диоды изготовляются как в дискретном, так и в интегральном исполнении. Основным элементом полупроводникового диода является р-n-переход, поэтому вольт-амперная характеристика реального диода близка к вольт-амперной характеристике р-n-перехода, приведенной на рисунке 3.3, г. Параметры и режим работы диода определяются его вольтамперной характеристикой, иллюстрирующей зависимость протекающего через диод тока I от приложенного напряжения U. Типовая вольтамперная характеристика прибора показана на рисунке.

15. Классификация полупроводниковых диодов.

Диоды классифицируются: по материалу (германиевые, кремниевые, арсенид-галлиевые); структуре перехода (точечные, плоскостные); назначению (выпрямительные, импульсные, стабилитроны и т. д.); диапазону частот (низко - и высокочастотные); виду вольт-амперной характеристики и т. д. В зависимости от технологических процессов, используемых при изготовлении диодов, различают: сплавные, диффузионные, планарно-эпитаксиальные диоды и их разновидности. По типу p-n-перехода различают плоскостные и точечные диоды. Пло-скостным считается p-n-переход, линейные размеры которого, определяющие его площадь, значительно больше его толщины, в противном случае диод относят к точечным. В зависимости от области применения диоды делят на выпрямительные, стабилитроны, варикапы, импульсные, туннельные, фото-, излучательные и др. По типу исходного материала различают кремниевые, германиевые, селеновые, арсенид-галлиевые диоды и др. По методу изготовления перехода: сплавные, диффузионные, эпитаксиальные, диоды Шотки и др.

16. Система условных обозначений диодов.

Для маркировки полупроводниковых диодов используется буквенно-цифровая система условных обозначений согласно ОСТ 11.336.919-81. Первый элемент – буква или цифра, характеризует используемый материал: Г(1) – германий (Ge); К(2) – кремний (Si); А(3) – галлий (Ga) и его соединения; И(4) – индий In и его соединения. Второй элемент – буква, характеризует тип диода: Д – выпрямительный; В – варикап; И – туннельный и обращенный; С – стабилитрон и стабистор; Л – излучающий светодиод. Третий элемент – цифра, характеризует назначение диода. Например, для диодов группы Д: 1 – выпрямительные маломощные (ток до 300 мкА); 2 – выпрямительные средней мощности (ток до 10 А); 3 – диоды большой мощности (ток свыше 10 А); 4–9 – диоды импульсные с различным временем восстановления. Четвертый элемент (2–3 цифры) – номер разработки (для стабилитрона – напряжение стабилизации в десятых долях вольта). Пятый элемент – буква, характеризует вариант по параметрам.

Рис. 2. Графические обозначения полупроводниковых диодов. 1 – общее обозначение (выпрямительный, импульсный, высокочастотный диод); 2 – стабилитрон; 3 – двуханодный стабилитрон; 4 – туннельный диод; 5 – обращенный диод; 6 – варикап; 7 – светодиод; 8 – фотодиод

17. Выпрямительные диоды

Предназначены для преобразования переменного тока с частотой от 50 до 20000 Гц в пульсирующий ток одного направления и широко используются в источниках питания радиоэлектронной аппаратуры различного назначения. В качестве полупроводникового материала для таких диодов используют кремний, реже германий и арсенид галлия. Принцип работы выпрямительных диодов основан на вентильном свойстве p-n-перехода. Делятся на диоды малой, средней и большой мощности. Диоды малой мощности предназначены для выпрямления токов до 300 мА, средней и большой мощности – для выпрямления токов соответственно от 300 мА до 10 А и от 10 до 1000 А. Преимущества кремниевых диодов: малые обратные токи; возможность использования при более высоких температурах окружающей среды и больших значениях обратных напряжений. Преимущество германиевых диодов – малое падение напряжения 0,3¼0,6 В при протекании прямого тока (по сравнению с 0,8¼1,2 В у кремниевых).

В качестве выпрямительных диодов используют плоскостные, сплавные, диффузионные и эпитаксиальные диоды, выполненные на основе несимметричных p-n-переходов. Барьерная емкость перехода из-за большой площади велика и ее значение достигает десятков пикофарад. Германиевые диоды могут быть использованы при температурах не более 70¼80 °С, кремниевые – до 120¼150 °С, арсенид-галлиевые – до 150 °С.

Максимальное обратное напряжение маломощных низкочастотных выпрямительных диодов лежит в пределах от нескольких десятков до 1200 В. На более высокие напряжения промышленностью выпускаются выпрямительные столбы, использующие последовательное соединение диодов. Обратные токи не превышают 300 мкА для германиевых диодов и 10 мкА для кремниевых.

Мощные (силовые) диоды различаются по частотным свойствам и работают на частотах в диапазоне от десятков герц до десятков килогерц и изготавливаются преимущественно из кремния.

Работа при больших токах и высоких обратных напряжениях связана с выделением значительной мощности в p-n-переходе. Поэтому в установках с диодами средней и большой мощности используются охладители – радиаторы с воздушным и жидкостным охлаждением. При воздушном охлаждении тепло отводится с помощью радиатора. При этом охлаждение может быть естественным (за счет конвекции воздуха) или принудительным (с использованием обдува корпуса прибора и радиатора с помощью вентилятора). При жидкостном охлаждении в радиатор по специальным каналам пропускается теплоотводящая жидкость (вода, антифриз, трансформаторное масло, синтетические диэлектрические жидкости).

К основным параметрам выпрямительных диодов относятся:

максимально допустимый прямой ток Iпр макс;

прямое падение напряжения на диоде Uпр (при Iпр макс);

максимально допустимое обратное напряжение Uобр макс;

обратный ток при заданном обратном напряжении Iобр (при Uобр макс);

диапазон рабочих температур окружающей среды;

коэффициент выпрямления Кв;

предельная частота выпрямления, соответствующая уменьшению коэффициента выпрямления в 2 раза.

18. Стабилитроны

Полупроводниковыми стабилитронами называют диоды, предназначенные для стабилизации уровня напряжения в схеме. Принцип работы стабилитронов основан на использовании электрического вида пробоя p-n-перехода при обратном смещении.

На обратной ветви ВАХ имеется участок со слабой зависимостью напряжения от величины обратного тока (участок с электрическим пробоем p-n-перехода). В качестве стабилитронов используются плоскостные кремниевые диоды. ВАХ стабилитрона изображена на рис. 5. Величина обратного напряжения, при котором начинает развиваться электрический пробой, в значительной степени зависит от удельного сопротивления исходного материала, определяемого концентрацией примеси.

При напряжении менее 6 В в p-n-переходе диода преобладает туннельный пробой. В диапазоне от 6 до 12 В наблюдаются оба вида электрического пробоя – туннельный и лавинный, а выше 12 В преобладает лавинный пробой. С изменением температуры напряжение стабилизации Uст изменяется. Низковольтные и высоковольтные стабилитроны имеют противоположные изменения напряжения стабилизации при увеличении температуры. При туннельном пробое с ростом температуры Uст уменьшается, а при лавинном – возрастает. Для напряжений от 6 до 12 В влияние температуры незначительно, т. к. в переходе существуют оба вида пробоя.

Рис. 3

Основными параметрами стабилитрона являются:

напряжение стабилизации Uст – падение напряжения на стабилитроне при протекании заданного тока стабилизации;

минимальный Icт мин и максимальный Icт макс токи стабилитрона;

температурный коэффициент напряжения стабилизации

;

дифференциальное сопротивление стабилитрона , определяемое на участке пробоя;

статическое сопротивление .

Полупроводниковые диоды, применяемые для стабилизации напряжений менее 1 В с использованием прямой ветви ВАХ, называют стабисторами.

19. Варикапы

В варикапах используется зависимость барьерной емкости p-n-перехода от обратного напряжения. Они делятся на подстроечные, или варикапы, и умножительные, или варакторы. Варикапы используются для изменения резонансной частоты колебательных систем. Варакторы применяются для умножения частоты.

Основными специальными параметрами варикапов являются:

номинальная емкость Св, измеренная при заданном обратном напряжении Uобр;

коэффициент перекрытия по емкости  – отношение емкостей варикапа при двух заданных значениях обратного напряжения;

сопротивление потерь rп – суммарное активное сопротивление, включающее сопротивление кристалла, контактных соединений и выводов;

добротность  – отношение реактивного сопротивления варикапа на заданной частоте переменного сигнала к сопротивлению потерь;

температурный коэффициент емкости  – отношение относительного изменения емкости к вызывавшему его абсолютному изменению температуры окружающей среды.

Кроме рассмотренных диодов выпускаются туннельные диоды, диоды Ганна, лавинно-пролетные диоды, успешно работающие в диапазоне сверхвысоких частот (0,3…300 ГГц), а также фото - и излучательные диоды, используемые в фотоэлектрических и оптоэлектронных приборах и в качестве светоиндикаторных устройств.

20. Импульсные диоды

Предназначены для работы в цифровых и других устройствах импульсной техники. Обозначаются так же, как и выпрямительные, имеют малую длительность переходных процессов. От выпрямительных диодов отличаются малыми емкостями p-n-перехода (доли пикофарад) и рядом параметров, определяющих переходные характеристики диода. Уменьшение емкостей достигается за счет уменьшения площади p-n-перехода, поэтому допустимые мощности рассеяния у них невелики (30¼40 мВт).

На работу импульсных диодов влияют эффекты накопления и рассасывания носителей заряда. При воздействии на диод коротких по времени импульсов начинает сказываться инерционность процессов рассасывания носителей и перезаряда его емкости. Время установления сопротивления прямовключенного p-n-перехода диода tуст определяется инжекцией носителей заряда, их диффузионным перемещением в глубь базы, которое уменьшает объемное сопротивление базы диода до своего стационарного состояния. После окончания прямоугольного импульса при обратном включении p-n-перехода первоначально резко увеличивается величина обратного тока вследствие интенсивного рассасывания неравновесных носителей с последующим его экспоненциальным уменьшением до стационарного значения теплового тока I0.Время восстановления обратного сопротивления перехода tвос до своего нормального значения определяется по формуле

,где vдр и vрек – скорости дрейфа и рекомбинации носителей в структуре, определяющие скорость рассасывания носителей, W – протяженность структуры диода между его выводами. Скорость дрейфа носителей зависит от напряженности поля, сравнительно невелика и имеет свой предел vнас. Для уменьшения tвос необходимо уменьшить объем полупроводниковой структуры и увеличить скорость рекомбинации неосновных носителей, что достигается технологией изготовления импульсных диодов: введением в исходный материал нейтральных примесей, чаще всего золота (Au), для создания так называемых "ловушек" – центров рекомбинации. Параметры импульсных диодов те же, что и у высокочастотных диодов. Кроме того, к ним добавляются специфические параметры:

ü  общая емкость диода Сд (десятые доли¼единицы пикофарад);

ü  максимальное импульсное прямое напряжение Uпр макс и;

o  максимально допустимый импульсный ток Iпр макс и;

ü  время установления прямого напряжения tуст – интервал времени от момента подачи импульса прямого тока на диод до достижения заданного прямого напряжения (доли наносекунд¼доли микросекунд);

ü  время обратного восстановления диода tвос – время переключения диода с заданного прямого тока на заданное обратное напряжение от момента прохождения тока через нулевое значение до момента достижения обратным током заданного значения (доли наносекунд ¼доли микросекунд).

Для уменьшения tвос применяют специальные разновидности импульсных диодов: диоды с барьером Шотки (ДБШ), диоды с накоплением заряда (ДНЗ). В ДБШ переход выполнен на основе выпрямляющего контакта металл-полупроводник, в котором работа выхода из металла больше, чем работа выхода из полупроводника. У этих диодов не затрачивается время на накопление и рассасывание зарядов в базе, их быстродействие зависит только от скорости процесса перезаряда барьерной емкости. Конструктивно ДБШ выполняются в виде пластины низкоомного кремния, на которую нанесена высокоомная эпитаксиальная пленка с электропроводностью того же типа. На поверхность пленки вакуумным напылением нанесен слой металла. Инерционность ДБШ в основном определяется емкостью выпрямляющего контакта, которая может быть меньше 0,01 пФ.

ДНЗ – используется для формирования коротких прямоугольных импульсов. Это достигается за счет неравномерного легироания области диода. Для изготовления таких диодов применяются меза - и эпитаксиальная технология.

21. Диоды с накоплением заряда (ДНЗ).

В ДНЗ база изготовляется неравномерно легированной по длине. У таких диодов концентрация примеси в базе при приближению к p-n-переходу уменьшается, поэтому неравномерной оказывается и концентрация основных носителей базы – электронов, если база имеет проводимость n-типа. За счет этого электроны диффундируют в сторону p-n-перехода, оставляя в глубине базы избыточный положительный заряд атомов донор-

ной примеси, а вблизи перехода избыточный заряд электронов. Между этими зарядами возникает электрическое поле, направленное в сторону перехода. Под действием этого поля дырки, инжектированные в базу при прямом включении диода, концентрируются (накапливаются) в базе у границы перехода. При переключении диода с прямого на обратное направление эти дырки под действием поля внутри перехода быстро уходят из базы в эмиттер, и время восстановления обратного сопротивления уменьшается.

Для изготовления таких диодов применяются меза - и эпитаксиальная технология.

22. Диоды с барьером Шотки.

время обратного восстановления диода tвос – время переключения диода с заданного прямого тока на заданное обратное напряжение от момента прохождения тока через нулевое значение до момента достижения обратным током заданного значения (доли наносекунд …доли микросекунд). Для уменьшения tвос применяют специальные разновидности импульсных диодов: диоды с барьером Шотки (ДБШ), диоды с накоплением заряда (ДНЗ). В ДБШ переход выполнен на основе выпрямляющего контакта металл-полупроводник, в котором работа выхода из металла больше, чем работа выхода из полупроводника. У этих диодов не затрачивается время на накопление и рассасывание зарядов в базе, их быстродействие зависит только от скорости процесса перезаряда барьерной емкости. Конструктивно ДБШ выполняются в виде пластины низкоомного кремния, на которую нанесена высокоомная эпитаксиальная пленка с электропроводностью того же типа. На поверхность пленки вакуумным напылением нанесен слой металла. Инерционность ДБШ в основном определяется емкостью выпрямляющего контакта, которая может быть меньше 0,01 пФ.

23 Туннельные и обращённые диоды

Принцип работы туннельного диода (TД) основан на явлении туннельного эффекта в p-n-переходе, образованном вырожденными полупроводниками. Это приводит к появлению на вольт-амперной характеристике участка с отрицательным дифференциальным сопротивлением при прямом напряжении. Известно, что частица, имеющая энергию, недостаточную для преодоления потенциального барьера, может пройти сквозь него, если с другой стороны этого барьера имеется свободный энергетический уровень, который она занимала перед барьером. Это явление называется туннельным эффектом. Чем уже потенциальный барьер и чем меньше его высота, тем больше вероятность туннельного перехода. Туннельный переход совершается без затраты энергии. Вольт-амперная характеристика туннельного диода показана на рис. 2.26, а.

2.17. Параметры туннельных диодов

Пиковый ток I п (от сотен микроампер – до сотен миллиампер).

Напряжение пика U п – прямое напряжение, соответствующее току п I.

Ток впадины I в, соответствующий напряжению U в.

Напряжение впадины – прямое напряжение, соответствующее току в I. Напряжение раствора U p – прямое напряжение, соответствующее типовому току на второй восходящей ветви ВАХ, определяет возможный скачок напряжения на нагрузке при работе туннельного диода в схеме переключения.

24.Разновидностью туннельных диодов являются обращенные диоды, изготовляемые на основе полупроводника с концентрациями примесей в р - и n - областях диода, меньших, чем в туннельных, но больших, чем в обычных выпрямительных диодах.

Вольт-амперная характеристика обращенного диода представлена на рис. 2.28.

Прямая ветвь ВАХ обращенного диода аналогична прямой ветви обычного выпрямительного диода, а обратная ветвь аналогична обратной ветви ВАХ туннельного диода, т. к. при обратных напряжениях происходит туннельный переход электронов из валентной зоны р-области в зону проводимости n-области и при малых обратных напряжениях (десятки милливольт) обратные токи оказываются большими. Таким образом, обращенные диоды обладают выпрямляющим эффектом, но проводящее направление в них соответствует обратному включению, а запирающее – прямому включению. Благодаря этому их можно использовать в детекторах и смесителях на СВЧ в качестве переключателей.
