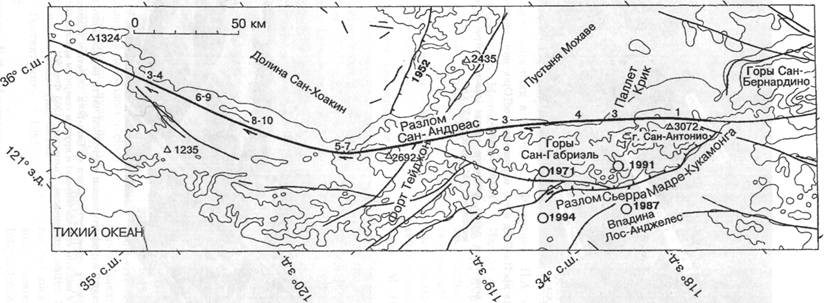

Фиг. 108. Карта активных разломов и сейсмогенных разрывов Южной Калифорнии.
Надвиговые системы располагаются южнее гор Сан-Габриэль, а разлом Сан-Андреас проходит вдоль северного подножия этих гор. Вдоль разрыва по разлому Сан-Андреас, образовавшегося при землетрясении Форт Тэджон 1857 г. и указанного жирной линией, цифрами отмечены измеренные смещения в м. Кружками показаны эпицентры других сильных землетрясений, характеризующих надвигообразование в районе северного борта впадины Лос-Анджелес [Dolan et al., 1995].
Заимствовано из [Bayarsayhan et al., 1996].
Фиг. 109. Космоснимок Ландсат хр. Их-Богд и его окружения (оз. Орог-нур, форберг Далан-Туру и разрыв Гурван-Булаг).
Обратите внимание на плоское вершинное плато, покрытое снегом (левее центра снимка). Белый крест у центра маркирует 45° с. ш. и 100,5° в. д.
Фиг. 110. Перспективный аэрофотоснимок восточной части вершинного плато Их-Богд.
Вид на восток-юго-восток. На горизонте левее центра виден хр. Бага-Богд. Обратите внимание, что ровная поверхность плато образует широкую складку с пологим южным (справа) и крутым северным крылом. Фото , январь 1958 г. [Флоренсов, Солоненко, 1963. Фиг. 60].
