КОММЕРЧЕСКОЕ ПРЕДЛОЖЕНИЕ

Предприятие предлагает Вашему вниманию землесосные снаряды (земснаряды). ЧП «ВВВ – Спецтехника» производит земснаряды марки НСС. Землесосный снаряд — это плавучая машина, оборудованная механизмами, агрегатами и устройствами для подводной разработки грунта, добычи, транспортировки его на необходимое расстояние с последующей укладкой. С помощью земснаряда Вы можете осуществлять деятельность в самых различных областях: очистить водоемы, начиная от паркового пруда или отстойника комбината, до углубления реки, озера. Добыть не только песок и гравий из карьера, сапропель из озера, но и использовать земснаряд при добыче драгоценных металлов - золота, алмазов, осуществлять намыв плотин, дамб и пляжей. Добывать строительные материалы и полезные ископаемые, разрабатывать подводные траншеи под закладку трубопроводов (дюкеров) и кабелей, а также их замыв, намывать дороги и площади под промышленное и гражданское строительство.

Технические характеристики земснарядов марки НСС:

Марка земснаряда	Производительность, м. куб. в смену	Размеры (длина х ширинах высота) м	Вес, т	Стрела, м	Пульпопровод, м	двигатель, марка	Насос, марка	Глубина поднятия грунта, м	Дальность подачи, до…, м	Диаметр трубопровода, мм	энергообеспечение	Количество лебедок, шт.	Стоимость, тыс. грн. (в т. ч.НДС
НСС-60/23-Э	50-150	3х1,7х1,5	1,5	3	50 (25 – береговой, 25 – плавучий)	АИР160S4	ПК 60/23	0,5-3	50	80	береговое	4	250
НСС-60/23-Д	50-150	3х1,7х1,5	1,5	3	50 (25 – береговой, 25 – плавучий)	Д-25	ПК 60/23	0,5-3	50	80	автономное	4	280
НСС-400/20-Д	400-800	9х3х3	11,8	7	70 (40-береговой, 30-плав)	Д-260-4.01	ГРАУ 400/20	1-10	400	160	Автономное	4	550
НСС-400/20-Э	400-800	9х3х3	11,8	7	70 (40-береговой, 30-плавучий)	АИР5-75/960	ГРАУ 400/20	1-10	400	160	Береговое	4	550
НСС-400/40-Д	400-800	9х3х3	12,1	7	70 (40-береговой, 30-плавучий)	Д-260-4.01	ГРТ 400/40	1-10	500	160	Автономное	4	550
НСС-400/40-Э	400-800	9х3х3	12,1	7	70 (40-береговой, 30-плавучий)	АИР5-130/960	ГРТ 400/40	1-10	500	160	Береговое	4	550
НСС-800/40-Д		10х3х3	16	7	70 (40-береговой, 30-плавучий)	Д-260-4.01	ГРАУ 800/40	1-12	800	200	Автономное	4	800
НСС-800/40-Э		10х3х3	16	7	70 (40-береговой, 30-плавучий)	АИР5Х200/750	ГРАУ 800/40	1-12	800	200	Береговое	4	800
НСС-1400/40-Д		12х3х3	18	10	70 (40-береговой, 30-плавучий)	ЯМЗ-238 Д1	ГРТ 1400/40	1-15	1000	319	Автономное	4	950
НСС-1400/40-Э		12х3х3	18	10	70 (40-береговой, 30-плавучий)	ДАЗО4-450Х-8	ГРТ 1400/40	1-15	1000	319	Береговое	4	950
НСС-1600/25-Д (однопонтонный)		12х3х3	20	10	70 (40-береговой, 30-плавучий)	ЯМЗ-238 Д1	ГРАУ 1600/25	1-16	1300	319	Автономное	4	1050
НСС-1600/25 Э (однопонтонный)		12х3х3	20	10	70 (40-береговой, 30-плавучий)	ДАЗО4-450Х-8	ГРАУ 1600/25	1-16	1300	319	Береговое	4	1100
НСС-1600/25-3 ДЭ		14х6х3	27	10	70 (40-береговой, 30-плавучий)	ДАЗО4-450Х-8	ГРАУ 1600/25	1-16	1300	319	Дизель-электрический	4	2250
НСС-1600/25-3-Д (трехпонтонный)		13х6х3	25	10	70 (40-береговой, 30-плавучий)	ЯМЗ-238 Д1	ГРАУ 1600/25	1-16	1300	319	Автономное	4	1250
НСС-1600/25-3-Э (трехпонтонный)		13х6х3	25	10	70 (40-береговой, 30-плавучий)	ДАЗО4-450Х-8	ГРАУ 1600/25	1-16	1300	319	Береговое	4	1280
НСС-2000/63-Д		16х8х4,2	75	15 с фрезерным рыхлителем	70 (40-береговой, 30-плавучий)	MTU серия 2000G65	ГРАУ 2000\63.	1-25	3000		автономное	6	3250
НСС-2000/63-Э		16х8х4,2	75	15 с фрезерным рыхлителем	70 (40-береговой, 30-плавучий)	ДАЗО4-560У-8У1	ГРАУ 2000\63.	1-25	3000		Береговое	6	3350

Технические характеристики двигателей:

Марка двигателя	Мощность, кВт	Количество оборотов в мин	Количество лошадиных сил	Расход топлива, л в час
АИР160S4	15	1500	--	--
АИР5-130/960	130	960	--	--
АИР5-75/960	75	960	--	--
АИР5Х200/750	200	750	--	--
ДАЗО4-450Х-8	315/6000В	750	--	--
ДАЗО4-560У-8У1	800/6000В	650	--	--
Д-25	12	1500	25	8
Д-260-4.01	152	1800	210	16
ЯМЗ-238 Д1	245	1600	340	26
MTU серия 2000G65	695	1500	959	170

Технические характеристики насосов:

Марка насоса	Мощность, кВт	Выход грунта, % в час	Напор водяного столба, м	Частота вращения, оборотов в минуту
ПК 60/23	15	10-30	23	1500
ГРАУ 400/20	75	10-30	20	950
ГРТ 400/40	130	10-30	40	950
ГРАУ 800/40	200	10-30	40	750
ГРТ 1400/40	350	10-30	25	750
ГРАУ 1600/25	315	10-30	25	750
ГРАУ 2000\63	800	10-30	63	650

Земснаряд передвигается при помощи лебедок.

Бортовое оборудование современное - от силовых агрегатов до контрольно - измерительных приборов. Экипаж - не более двух человек, а управление всеми агрегатами земснаряда производится из теплой и удобной рубки с помощью "джойстиков" или кнопок.

Форма оплаты – безналичный расчет на условиях 70% предоплаты.

Земснаряд изготавливается за короткий промежуток времени.

Предприятие гарантирует работу оборудования на протяжении 1 года.

Заказчику предоставляется пакет документов на узлы, агрегаты, регистрационные документы на земснаряд.

Дальность транспортировки грунта по пульпопроводу приведены в соответствии с заводскими характеристиками насосов.

При условии горизонтальной транспортировки и минимальных изгибов трубы дальность подачи грунта по трубопроводу может быть увеличена до 20 % без потери производительности.

КАТЕГОРИИ ГРУНТОВ:

·  грунт I категории (выход до 30 %) 90 % ПЕСОК, 10 % ГЛИНА ИЛИ ГРАВИЙ

·  грунт II (выход до 20 %) 35 % ГЛИНЫ, 70 % ПЕСКА

·  грунт III – IV категории (выход до 10 %) 50 % ПЕСКА, 50 % ГЛИНЫ

ТАКЖЕ ПРЕДЛАГАЕМ ДОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ НА ЗЕМСНАРЯДЫ:

·  Фрезерный рыхлитель (длина стрелы не более 10 м) на данные марки земснарядов: от 130 000 до грн.

·  Полный набор инструмента: 5 250 грн

·  Принудительное охлаждение машинного отделения (для дизельных земснарядов): от 2 800 грн до 5 700 грн

·  Регистрационные документы на имя заказчика:– 35 000 грн.

·  Кондиционер в рубке управления: 5 500 грн

·  Кран-манипулятор электрический или механический (передвижение по всему машинному отделению) грузоподъемностью от 2 до 5 тонн. Цена отгрн. до 27 700 грн.

·  Видеокамера для обзора машинного отделения: 7 350 грн

·  Гидрорыхлитель. Мощность от 20 до 50 атмосфер: цена от 50 000 до 280 000 грн.

·  Пульпопровод диаметром от 150 мм до 400 мм: от 35 000 до грн. за 100м.

·  Вставка на стрелу длиной 3 м : от 3 000 грн.

·  Земснаряд марки НСС 1600/25-3 и НСС 2000/63 также могут быть оборудованы жилым помещением (спальня 3 места, душ, кухня, био-туалет). Цена: 350 000 грн.

·  Земснаряды также могут быть оборудованы свайным ходом (максимальная глубина 10 м). Цена: от 73 000 грн.

·  Дополнительные баки для ДТ (от 1 000 до 9 000 л). Цена: от 5 000 до 20 000 грн.

·  Плавучая дизель-электростанция на электрические земснаряды. Цена: от 160 000 грн.

·  Помощь в получении лицензии на проведение гидротехнических работ: цена от 5 000 у. е., срок получения - 1,5 месяца.

·  Продажа насосов ГРАУ, ГРАТ, ГРК, а также комплектующих к ним.

Аренда земснарядов марки НСС 400/20 и НСС 1600/25. Стоимость аренды: от 14 грн за 1 м³ добытого грунта.

Будем рады долгосрочному и взаимовыгодному сотрудничеству!

тел./,

моб. 4-77

4-15

4-39

*****@***ru

наш сайт: www. zemsnaryad.

рис. 1. Земснаряд НСС - 400/20, НСС 400/40

рис. 2. Земснаряд НСС – 800/40 рис. 3. Земснаряд НСС – 1400/40

рис. 4. Земснаряд НСС –1600/25-3 (трехпонтонный)

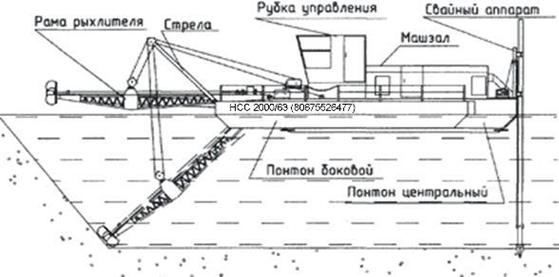

рис. 5. Земснаряд НСС – 2000/63
