АВТОНОМНЫЕ ПРИБОРЫ ДЛЯ ИЗМЕРЕНИЯ ГИДРОДИНАМИЧЕСКИХ ПАРАМЕТРОВ В СКВАЖИНАХ.
Измерительный преобразователь
(Манометр-термометр)
СИМСП/150-1.
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ.
2011 г.
Содержание:
1. Введение
2. Назначение
3. Технические данные и характеристики
4. Устройство и работа СИМСП11011
5. Разборка и сборка
6. Общие указания
7. Указание мер безопасности
8. Подготовка к работе
9. Техническое обслуживание
10. Текущий ремонт и калибровка
11. Хранение
12. Транспортирование
13. Утилизация
1. Введение
1.1 Данное Руководство предназначены для изучения технических характеристик, устройства и принципа действия электронной измерительной системы с памятью СИМСП/150-1, с целью правильной эксплуатации и технического обслуживания.
1.2 Измерительные преобразователи СИМСП/150-1 предназначены для непрерывного измерения в погруженном состоянии давления и температуры в нефтяных скважинах при различных видах проводимых испытаний.
1.3 Измерительные преобразователи СИМСП/150-1 предназначены для работы с персональными компьютерами, работающими от сигнала в стандарте USB при состыковке к приборам.
1.4 Рабочая среда СИМСП/150-1: вода хлорированная и фторированная, нефть и нефтепродукты.
2. Назначение.
2.1 Электронная измерительная система с памятью СИМСП/150-1 (в дальнейшем СИМСП11011) предназначена для измерения давления и температуры. Область применения – исследование эксплуатационных и нагнетательных скважин с целью контроля нефтяных и газовых месторождений.
2.2 Условия эксплуатации: температура окружающей среды от 0оС до 125оС; максимальное гидростатическое давление до 60 МПа;
Устройство эксплуатируется внутри бурильных труб при проведении испытаний нефтегазовых пластов или в скважинах оборудованных насосно-компрессорными трубами с внутренним диаметром не менее 50 мм по ГОСТ 633-80 . Устройство СИМСП11011 эксплуатируется с персональным компьютером. Устройство программируется на поверхности скважины и сразу начинает регистрировать все измеряемые параметры. Все записанные в память показатели можно считать на поверхности скважины при наличии переносного персонального компьютера.
3. Технические данные и характеристики.
Основные технические данные и характеристики приведены в паспорте.
4. Устройство и работа СИМСП11011.
4.1 СИМСП11011 включает в себя выносной термометр, тензопреобразователь избыточного давления и температуры с функцией записи информации в память, питающиеся от 3-х батарей типа АА напряжением 3,9В каждая.
В память записываются данные датчиков в устройствах измерения параметров. Устройство записи в память включает цепь первичных преобразований, запоминающее устройство и микропроцессор для программирования и управления.
4.2 Для подключения СИМСП11011 к компьютеру и снятия записанной информации используется кабель USB2.0- СР4БТВ (поставляется в комплекте с прибором).
5. Разборка и сборка.
5.1 Во время установки/снятия наружного защитного чехла необходимо особое внимание уделить на состояние уплотнительных колец. В случае необходимости заменить на новые. В данной конструкции используются уплотнительные кольца типоразмера: 2-6 по ГОСТ 9833-73.
5.2 После подъема прибора производится прочистка канала датчика давления и температуры. Для этого выкручивается фонарь, вынимается из канала давления сетка, промывается в керосине или уайт-спирите.
5.3 При обнаружении повреждения уплотнительных колец заменить их на новые, очистить от загрязнения все детали, смазать все резьбовые соединения и уплотнительные кольца смазкой ЦИАТИМ-221 по ГОСТ 9433-80.
6. Общие указания.
6.1 К эксплуатации СИМСП11011 допускаются лица, прошедшие проверку Межотраслевых правил по охране труда (правил безопасности) при эксплуатации электроустановок ( ПОТ Р М –. Энергосервис, 2001г.).
6.2 При приемке устройства потребителем необходимо:
- проверить комплектность поставки устройства СИМСП11011;
- внешним осмотром убедиться в отсутствии механических повреждений при транспортировании;
После ремонта устройство СИМСП11011 должно быть поверено.
7. Указание мер безопасности.
7.1 При эксплуатации, обслуживании и ремонте устройства СИМСП11011 должны соблюдаться требования настоящего технического описания, инструкции по эксплуатации, «Правил безопасности в нефтедобывающей промышленности» (раздел 12 «Промыслово-геофизические работы. Общие положения»), «Правил техники безопасности электроустановки потребителей» (раздел Б1 «Общие положения»).
7.2 Категорически запрещается вскрывать и проверять скважинный прибор в помещениях, не предназначенных для ремонта аппаратуры подобного типа, а также лицам не имеющим разрешения на ремонт данной аппаратуры и не ознакомленным с настоящим техническим описанием и инструкцией по эксплуатации.
7.3 Масса и размеры устройства не требуют применения подъемно-погрузочных приспособлений при его обслуживании.
7.4 Устройство СИМСП11011 не содержит элементов пожаро - и взрывоопасности и не оказывает вредного воздействия на человека и окружающую среду.
8. Подготовка к работе.
8.1. Требования предъявляемые к персональному компьютеру:
Программа рассчитана на функционирование на персональных компьютерах (ПК) в среде операционной системы Windows XP, Windows 7 .
Ограничения, накладываемые программой на аппаратные средства, следующие:
- монитор с экраном не менее 15 дюймов и разрешением не ниже 1024 Х 768 точек;
- компьютер – IBM-совместимый не ниже, чем Pentium с техническими характеристиками: не ниже, чем Pentium III; RAM – 1 Гб; HDD – 60 Гбайт.
Для работы программы необходимо установить на компьютере программу Microsoft Excel.
8.2 Вставить диск с ПО в привод CD-Rom. Из папки «Package» запустить файл setup.exe., установить ПО в выбранную директорию, следуя рекомендациям мастера установки.

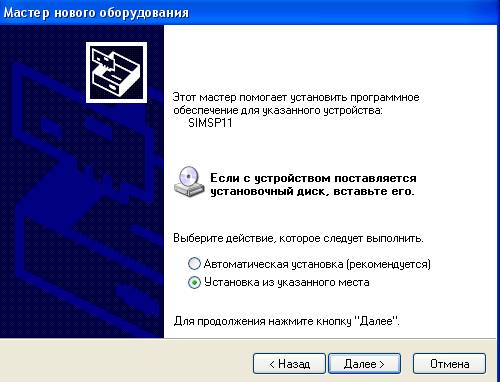

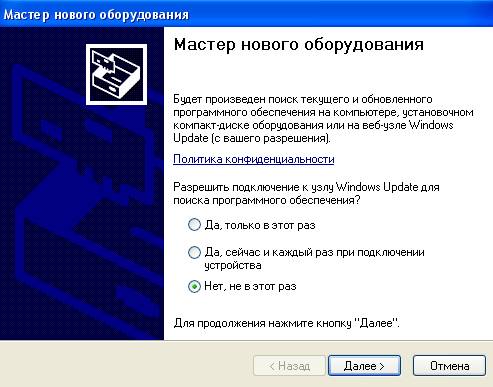

8.3 Подключить прибор к компьютеру посредством кабеля. При этом появится окно «Мастер нового оборудования» (Рис.1) в котором необходимо поставить метку на пункте «Нет, в другой раз» и нажать кнопку «Далее».
Рис.1
В следующем открывшемся окне выбрать «Установка из указанного места» и нажать кнопку «Далее»(Рис.2).
Рис.2

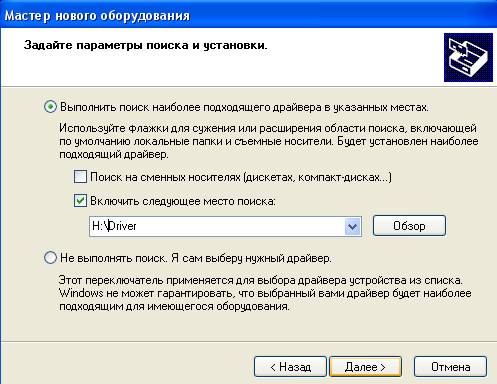

В следующем окне поставить галочку напротив строки «Включить следующее место поиска» и пользуясь кнопкой «Обзор» выбрать на Диске с программным обеспечением папку «Driver» и нажать кнопку «Далее»(Рис.3)
Рис.3

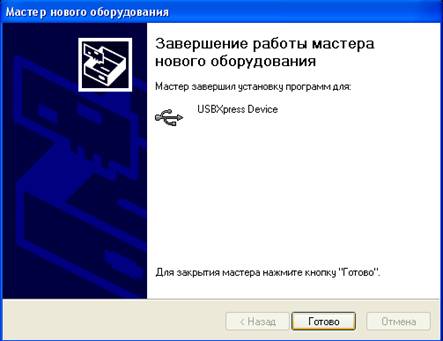

Произойдет установка драйверов нового оборудования, о чем будет сообщено в новом открывшемся окне (Рис.4). После чего нажать кнопку «Готово».
Рис.4

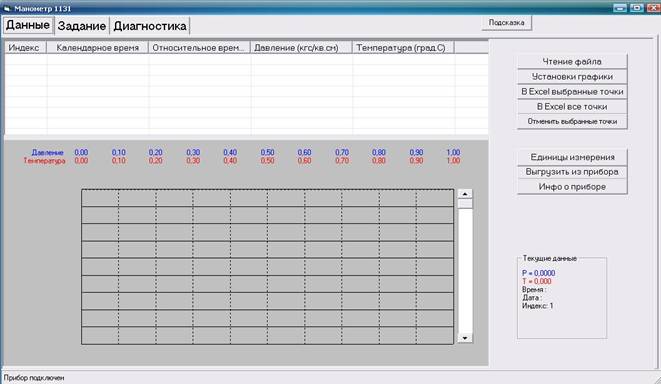

8.4. Из меню «Пуск» запустить программу СИМСП1132. При этом окроется главное окно программы(Рис.5)
Рис.5
О том что прибор подключен и распознан программой должна свидетельствовать надпись в нижнем левом углу программы: «Прибор подключен».
Главное окно программы состоит из трех основных вкладок: «Данные», «Задание» и «Диагностика».
8.4.1. Вкладка «Данные»
Вкладка «Данные» представляет собой информационно-аналитическую вкладку, в которой можно просмотреть информацию о приборе, изменить единицы измерения, считать информацию с прибора, просмотреть и обработать полученную информацию в виде графиков и т. д.(Рис.6)
Окно 1 вкладки «Данные» необходимо для просмотра скачанной с прибора и сохраненной на жесткий диск ПК информации.
При нажатии на кнопку «Чтение файла» откроется окно браузера с сохраненными данными( по умолчанию программа сохраняет данные с прибора в папку с установленной программой). При выборе файла с расширением. txt в окне 3 появятся данные из этого файла, а в окне 4 отобразятся те же данные в виде графиков.
Кнопка «Установки графиков» служит для работы с визуальными компонентами графиков:
-толщина лини;
-цвет линии;
-усреднение по точкам;
-выбор цвета фона графического окна.
Эта кнопка продублирована в окне 4, при нажатии правой кнопки мыши.
Кнопки «В Excel все точки» и «В Excel выбранные точки» служат для переноса выбранных точек или всех точек файла в табличный вариант программы Excel.

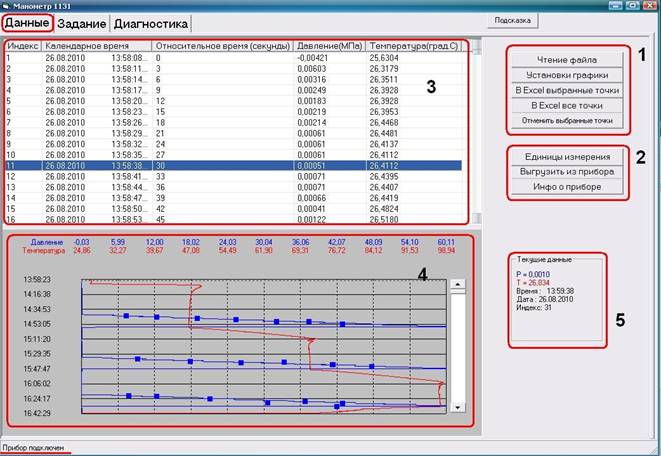

Точки в графическом окне 4 ставятся посредством нажатия на «Пробел» на клавиатуре или нажатием правой кнопки мыши на поле графического окна 4 и выборе строки «Установить точку» в выпадающей вкладке, убираются точки нажатием на «Backspase» если требуется удалить некоторые точки или нажатием на кнопку «Отменить выбранные точки» в окне 1, если требуется убрать все точки с графика( эта кнопка также продублирована при нажатии правой кнопки мыши в графическом окне 4).
Рис.6
При движении курсора мыши по полю окна 4 в окне 5 будут отображаться текущие данные графика.
График в окне 4 можно увеличить, выделив интересующий участок мышкой с зажатой левой кнопкой или нажав на правую кнопку мыши в окне 4 и выбрав строку «Увеличить» из выпадающего меню.
Кнопка «Единицы измерения» в окне 2 служит для выбора единиц измерения : МПа или кгс/см2. При выборе той или иной единицы измерения данные в окне 3 и 5 поменяются соответственно выбранной единице.
При нажатии на кнопку «Выгрузить из прибора» откроется окно «Список записей», в котором будут содержаться все записи, имеющиеся в памяти прибора(если она не была очищена)(Рис.7)
Рис.7
Необходимо пометить требуемую запись и нажать на кнопку «ОК»
Откроется окно браузера для выбора места сохранения и переименования файла записи.
После считывания информации, в процессе которого откроется окно с полосой прогресса, в окне 3 и 4 появятся данные и графики, содержащие информацию из считанного файла.

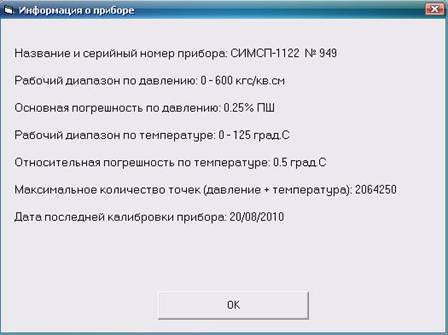

Кнопка «Инфо о приборе» в окне 2 содержит информацию о приборе(рис.8).
Рис.8
8.4.2 Вкладка «Задание»

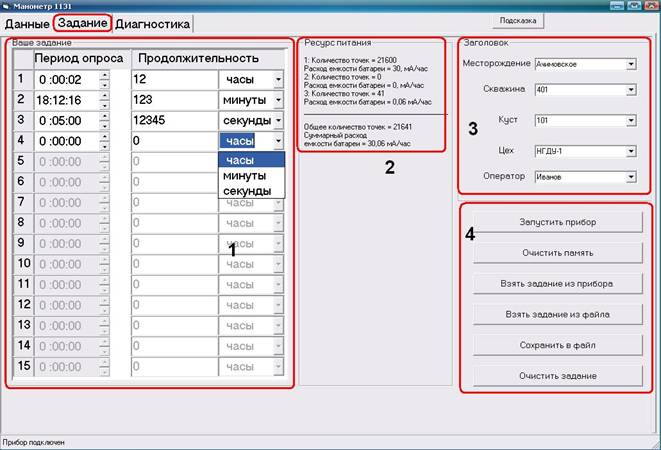

Вкладка «Задание» представляет собой функциональную часть программы(Рис.9).
Рис.9
Посредством данной вкладки прибор подготавливается к работе.
В окне 1 «Ваше задание» программируется период и продолжительность записи информации в прибор.
- Период опроса – задается временной интервал, через который будет производиться опрос датчиков давления и температуры и запись информации в память прибора. Минимальный период запроса 1 секунда, максимальный 18 часов 12 минут 16 секунд.
- Продолжительность – задается временной интервал, в период которого будет производиться заданный опрос датчиков прибора. Из выпадающего меню можно выбрать в каких единицах будет задаваться время: секунды, минуты, часы.
При внесении всех данных в первую строку автоматически активируется вторая строка и т. д.
Если требуется чтобы прибор во время нахождения в скважине не работал в какой то промежуток времени, а потом опять включился и начал опрос датчиков и запись информации в память необходимо в строке «Период опроса» задать максимальное время опроса, а в строке «Продолжительность» - время «молчания» прибора, как показано на примере( рис.9). На данном рисунке в первой строке будет производиться опрос с интервалом в 2 секунды на протяжении 12 часов, во второй строке опрос будет производиться 1 раз в 18 часов на протяжении 123 минут(следовательно прибор за это время не успеет произвести ни одного опроса датчиков) и в третьей строке опрос будет производиться с интервалом в 5 минут на протяжении 12345 секунд.
В окне 2 «Ресурс питания» показано, в соответствии с заданием, количество точек полученных при выполнении определенной последовательности и расход емкости батарейного блока, а так же общий расход емкости и количество точек на весь период работы прибора.

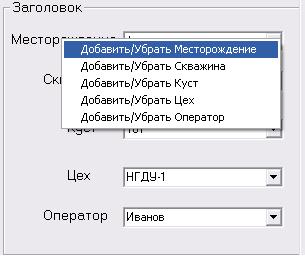

В окне 3 «Заголовок» можно задать данные о месторождении, номере скважины и куста и т. д. Для этого необходимо щелкнуть правой кнопкой мыши на требуемой изменения строке, в выпадающем меню выбрать изменяемый параметр, ввести свои данные и нажать Enter на клавиатуре. В выпадающем меню выбрать измененные данные(Рис.10).
Рис.10
Окно 4 служит для :
-Активации прибора. При заполнении требуемых операций в окне 1 необходимо нажать кнопку «Запустить прибор». При этом выскочит окошко с надписью «Прибор готов к работе».
- Стирание памяти. При нажатии на кнопку «Очистить память» вся память прибора будет стерта. При этом выскочит окно с прогрессом стирания памяти.
- Получить информацию о заданиях. При нажатии на кнопку «Взять задание с прибора» откроется окно «Список заданий» в котором будут перечислены все предшествующие задания (если память не была стерта). Выбрав требуемое задание и нажав ОК можно посмотреть какие параметры в него были заложены( период опроса, продолжительность работы и т. д.)
- Сохранить данные о задании в файл. Нажав кнопку «Сохранить в файл» будет открыт браузер с предложением выбора места сохранения и переименования файла. Это необходимо если несколько приборов будут работать в одном режиме, и чтобы не вводить вручную в окно 1 одни и те же данные.
- Получить задание из сохраненного файла. Нажав на кнопку «Получить задание из файла» Будет предложено выбрать сохраненный файл и загрузить его. В окне 1 появятся данные о периоде опроса и продолжительности работы прибора. Нажав на кнопку «Запустить прибор» можно активировать данное задание для прибора.
- Кнопка «Очистить задание» служит для сброса всех выбранных интервалов опроса и продолжительности работы в окне 1.
8.4.3. Вкладка «Диагностика»

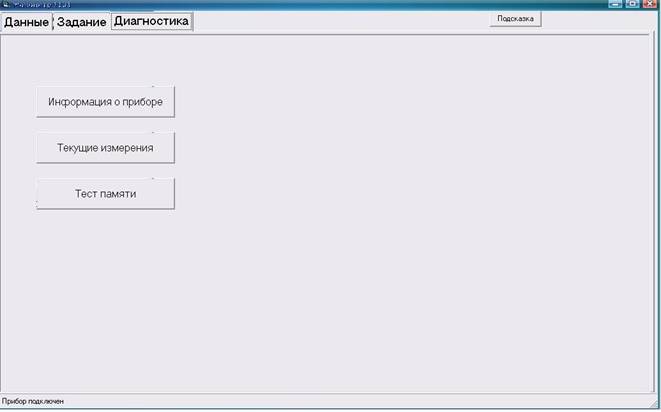

Вкладка «Диагностика» носит информационный характер( Рис.11)
Рис.11
В данной вкладке можно просмотреть информацию о приборе, просмотреть текущие измерения (давление и температура) и объеме занятой и свободной памяти, нажав на соответствующие кнопки.
8.5 После занесения всех требуемых данных в окно 1 и 3 вкладки «Задание» и нажав кнопку «Запустить прибор» следует отключить прибор от компьютера, вытащив кабель из прибора и на место кабеля в разъем СР4ТВ подключить батарейный блок. Накрутить защитный чехол, проверив перед этим состояние уплотнительных колец. Прибор готов к спуску в скважину.
9.Техническое обслуживание.
9.1. Техническое обслуживание прибора заключается, в основном, в периодической поверке измерительной части (1 раз в год), в соответствии с утверждённой ГЦИ СИ «ВНИИМ им. » в 2008 г. методикой поверки – 08МП «Измеритель геофизический «СИМСП11» Методика поверки», при необходимости калибровки измерительного тракта, а также в проверке технического состояния рабочих устройств и резиновых уплотнительных колец прибора и их замене на новые.
9.2. Все работы по техническому обслуживанию должны проводиться обученным персоналом, изучившим эксплуатационную документацию. При проведении работ необходимо соблюдать правила техники безопасности.
10.Текущий ремонт и калибровка.
Ремонт и калибровка приборов осуществляется на предприятии изготовителе.
11.Хранение.
Приборы должны храниться в складских помещениях, защищающих от воздействия атмосферных осадков, на стеллажах или в упаковке при отсутствии в воздухе паров кислот, щелочей и других агрессивных примесей, при температуре от 5 до 40 °С и относительной влажности воздуха не более 80 % при температуре воздуха 25 °С и ниже, без конденсации влаги.
12.Транспортирование.
12.1. Транспортирование приборов в упакованном виде может производится любым видом транспорта в соответствии с правилами перевозки грузов, действующими на конкретном виде транспорта, при воздействии температур от минус 50 °С до 50 °С.
12.2. При транспортировании воздушным транспортом приборы должны быть расположены в отапливаемом герметизированном отсеке.
12.3. Способ укладки ящиков на транспортное средство должен исключать их перемещение при транспортировании.
12.4. Во время погрузочно-разгрузочных работ и транспортирования ящики не должны подвергаться резким ударам и воздействию атмосферных осадков.
13.Утилизация
Утилизация приборов заключается в их полной разборке, сортировке на неразборные изделия и материалы, использованные при изготовлении и сдачи их в организацию занимающеюся переработкой и утилизацией.
