Инструкция по настройке Dlink DPH-150S(E)/E/F1 с прошивкой Firmware Version:V1.7.197.110.

1.  Включить оборудование в сеть 220В

2.  Подключить Lan-порт телефона к сетевой карте компьютера с помощью crossover» кабеля.

3.  Подключить Wan-порт телефона СПД Новотелеком

4.  Сохранив текущие сетевые настройки, задать сетевой адрес 192.168.10.2 на сетевую карту компьютера.

5.  Использую браузер открыть интерфейс управления телефоном http://192.168.10.1. Параметры авторизации по умолчанию admin/admin.

6.  Запустить мастера настроек выбрав Wizard во разделе BASIC.

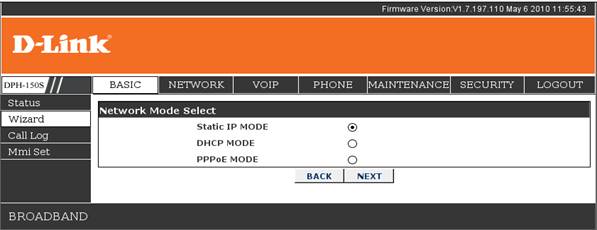

6.1.  Установить флаг Static IP MODE в Network Mode Select, нажать NEXT для перехода к следующему разделу.

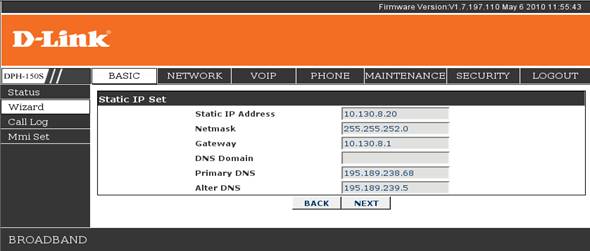

6.2.  Задать сетевые параметры выделенные для данного подключения(не забыть указать DNS сервера), нажать NEXT для перехода к следующему разделу

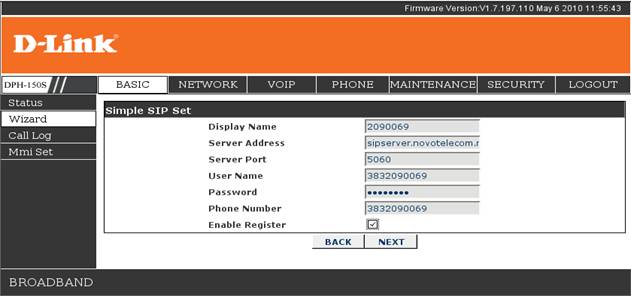

6.3.  В Simple SIP Set задать параметры подключения к телефонному серверу:

·  Display Name — номер отображаемый на экране телефона(необязательный параметр)

·  Server Address — сетевой адрес/DNS имя телефонного сервера sipserver. *****

·  UserName, Password, Phone Number — параметр авторизации, выдаются абоненту.

·  Установить флаг параметра Enable Register

·  Нажать NEXT для перехода к следующему разделу

6.4.  Произвести проверку конфигурации и выйти из мастера настройки нажав Finish. Устройство самостоятельно произведет перезагрузку.

6.5.  Нажать Return по завершении процедуры перезагрузки для возврата в режим конфигурирования.

НЕ нашли? Не то? Что вы ищете?

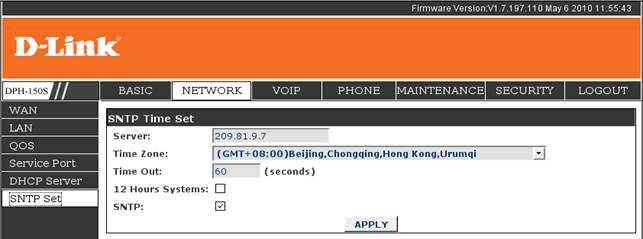

7.  Перейти в раздел NETWORK вкладка SNTP Set.

7.1.  В поле SNTP Time Set

a)  Задать Server: ntp. *****

b)  Выбрать Time Zone: GMT+6

c)  Для сохранения настроек нажать APPLY

7.2.  При необходимости произвести настройку перехода на зименее/летнее время в поле Daylight Timeset

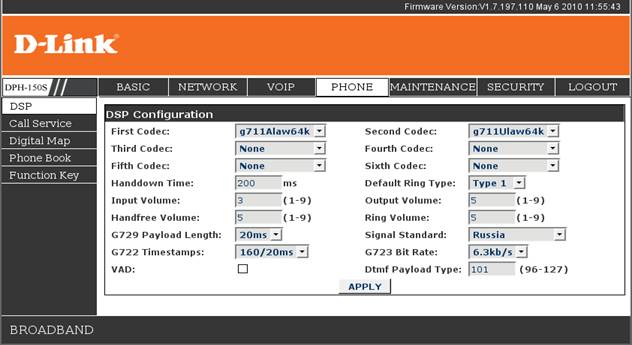

8.  Перейти в раздел PHONE вкладка DSP

◦  Выбрать First Codec: g711Alaw

◦  Выбрать Second Codec: g711Ulaw

◦  Отключить все остальные кодеки выбрав None

◦  Выбрать Signal Standard: Russia

◦  Для применения настроек нажать APPLY.


9.  Перейти в раздел NETWORK и выбрать вкладку LAN.

·  Удалить флаги параметров: DHCP Server, Nat

·  Установить флаг параметра Bridge Mode.


Нажать APPLY для применения изменений. После чего оборудование выдаст предупреждение о переходе в режим моста и необходимости перезагрузки для применения новых настроек. Необходимо нажать OK. После перезагрузки оборудование будет недоступно по СПД.

10.Дальнейшая настройка производится с телефона.

·  Войти в меню нажав кнопку MENU.

·  Используя функциональные кнопки и кнопки управления UP/DOWN перейти в пункт меню NETWORK/VLAN/Enable VLAN и войти в режим редактирования (edit)

·  Используя кнопки UP/DOWN установить флаг в положение ON, для сохранения нажать функциональную кнопку save

·  Используя функциональные кнопки и кнопки управления UP/DOWN перейти в пункт меню NETWORK/VLAN/Voice VLAN ID и войти в режим редактирования (edit)

·  Задать идентификатор виртуальной сеть для данного подключения VlanID. Для сохранения нажать функциональную кнопку save. На этом настройка оборудования закончена.

11.Вернуть первоначальные настройки сетевых параметров на компьютер.

12.Проверить связь открыв какую либо интернет страницу и совершив телефонный вызов.

Для возврата заводских настроек необходимо:

·  Войти в меню нажав кнопку MENU

·  Перейти в пунк System Config, ввести пароль 123

·  Выбрать пунке Factory Reset.
