Настройка VoIP шлюза D-Link DPH-300S для работы в сети Novotelecom
Все настройки должны производится согласно инструкции изготовителя, параметры настройки оборудования для работы в МТС Новотелеком находятся в “Инструкции по настройке оборудования клиента”.
1. Подключите телефон к адаптеру питания.
2. Используя кабель Ethernet, подключите телефон LAN портом к Вашей сети Ethernet.
3. Настройка телефона осуществляется через WEB-интерфейс. Для получения доступа к WEB-интерфейсу необходимл прописать у себя на компьютере ip из диапазона 10.1.1.0/24(например 10.1.1.2 маска 255.255.255.0). См. документацию к операционной системе.
После чего запустите браузер (Internet Explorer или Mozilla Firefox), в адресной строке укажите IP-адрес телефона (по умолчанию IP адрес 10.1.1.1) и нажмите Enter.
4. В появившемся окне введите имя пользователя и пароль и нажмите Enter.
По умолчанию: User Name: admin
Password: admin
5.

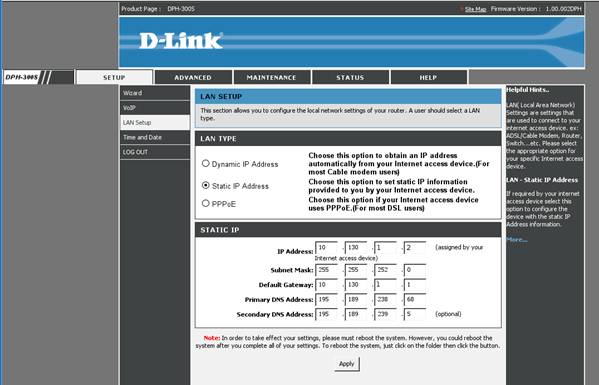

Перейдите на страницу Setup → LAN Setup и настройте подключение к сети VoIP шлюза.
Необходимо выбрать LAN Type: Static IP Address. И указать:
l IP Address:
l Subnet Mask:
l Default Gateway:
l Primary DNS Address:
l Secondary DNS Address:
Подтвердите настройки нажатием кнопки Apply.

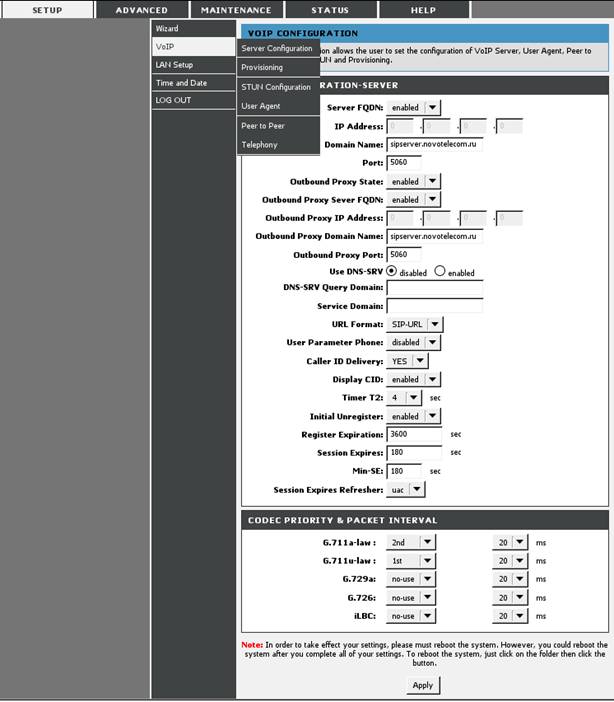

6. Откройте страницу Voip → Server Configuration для настроек доступа к серверу Novotelecom.
Необходимо установить и прописать:
В разделе VOIP Configuration Server:
l Server FQDN: enable
l Domain Name: sipserver. *****
l Port: 5060
l Outbound Proxy State: enable
l Outbound Proxy Server FQDN: enable
l Outbound Proxy Server Name: sipserver. *****
l Outbound Proxy Port: 5060
В разделе Codec Prioryty & Packet Interval:
l G.711a-law: 1st
l G711.u-law: 2nd
l G.729a: no use
l G.726: no use
l iLBC: no use
Подтвердите настройки нажатием кнопки Apply.

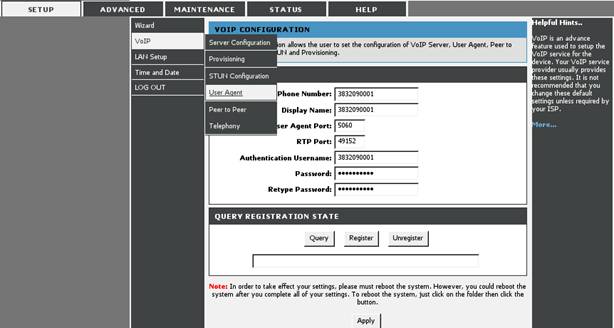

7. Далее необходимо прописать номер. Перейдите в раздел VoIP → User Agent
Необходимо прописать:
l Phone Number: например
l Display Name: например
l Authentication Username: например
l Password: например
l Retype Password: например
Подтвердите настройки нажатием кнопки Apply.
После применения настроек можно проверить успешно ли зарегистрировался телефон на сервере для этого необходимо в Разделе Query Registration State нажать кнопку Query.
Есди агент зарагистрирован на серевере, то ответ будет вида:
l sip:@195.189.239.32;expires=395

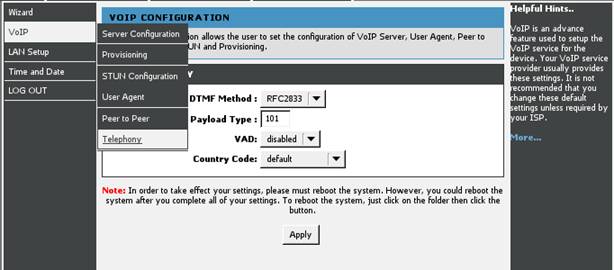

8. В разделе VoIP → Telephony:
Необходимо установить:
l DTMF Method: RFC2833
l VAD: disable
Подтвердите настройки нажатием кнопки Apply.
9.
Важно!
Возврат к заводским настройкам, а также рестарт телефона можно произвести в сеню MAINTENANCE → System
Ping Test можно произвести в меню MAINTENANCE → Diagnostics
