Техническая спецификация (стр. 10 )

1.  Модули:

Модуль	Описание
ababswf. bll	Модуль обработки выписки
abwfcncl. bll	Модуль отзыва документов
abwfcurb. bll	Модуль выгрузки документа «Поручение на покупку валюты»
abwfcurp. bll	Модуль выгрузки документа «Поручение на перевод валюты»
abwfcurs. bll	Модуль выгрузки документа «Поручение на продажу валюты»
abwfmcs. bll	Модуль выгрузки документа «Поручение на обязательную продажу валюты»
abwfrubp. bll	Модуль выгрузки документа «Платежное поручение»
abwftapd. bll	Модуль выгрузки документа «Поручение на списание средств с транзитного счета»
lbabswf. bls	Библиотека функций обработки выписки
lbwfapi. bll	Модуль с функциями для работы с OLE "Diasoft WorkFlow"
lbwferr. bll	Модуль обработки ответов в текстовом формате
lbwfout. bll	Библиотека функций для выгрузки документов

2.  Таблицы

Название	Описание
CustDiasoft	Таблица «Клиенты АБС Диасофт»

3.  Данные таблиц:

Название	Описание
ABSManagerType	Типы связок с АБС
ABSDocOutLib	Справочник библиотек выгрузки

4.  Визуальные формы:

Название	Описание
CustDiasoftDialog	диалог «Клиент АБС Диасофт»
CustDiasoftScroller	список счетов клиентов АБС Диасофт

6  Приложение 1

Описание операций, выполняемых над документами, приведено в таблице

Таблица 1. Шаблон таблицы для описания операций над документами

Наименование документа	Выгрузка из ДБО	Отзыв	Квитовка
На какие статусы может перевести документ внешний Online-квитовщик	На какие статусы может перевести документ Offline-квиток от АБС (при обработке выписки)	В случае подготовки выписки на какие статусы квитовка может перевести документ
1	2	3	4	5	6
Платежное поручение	+	+	-	Принят АБС Не принят АБС Отозван Исполнен	Исполнен В соответствие с процедурой квитовки KvitDocsAutoEx
Перевод валюты	+	+	-	Принят АБС Не принят АБС Отозван Исполнен	Исполнен В соответствие с процедурой квитовки KvitDocsAutoEx
Поручение на продажу валюты	+	+	-	-	-
Поручение на покупку валюты	+	+	-	-	-
Поручение на списание средств с транзитного валютного счета	+	+	-	-	-
Поручение на обязательную продажу валюты	+	+	-	-	-

7  Приложение 2

Для настройки библиотек выгрузки и отзыва документов на банковской части системы ДБО выберите пункт меню Сервис à Интерфейс с АБС à Типы связок с АБС.

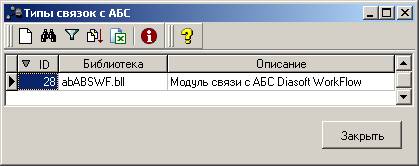

На экране появится диалог Типы связок с АБС.

Выберите двойным кликом нужную связку.

На экране появится диалог Тип связки с АБС.

ID - идентификатор связки с АБС.

bll-библиотека - имя bll-библиотеки, обслуживающей связку с АБС.

Примечания - наименование связки.

Для настройки библиотек выгрузки документов нажмите кнопку «Настроить» напротив надписи «Библиотеки выгрузки». На экране появится скроллер Типы экспорта документов в АБС.

Выберите двойным кликом нужную запись, например, «Платежное поручение».

На экране появится диалог Тип экспорта документов в АБС.

Диалог имеет следующие поля:

Тип связки - ID и название типа связки с АБС;

Тип документа - ID и название документарной схемы;

bll-библиотека выгрузки - имя bll-библиотеки, обслуживающей выгрузку документов данного типа в АБС;

bll-библиотека отзыва - имя bll-библиотеки, обслуживающей отзыв документов данного типа из АБС;

Выполните ввод и настройку записей справочника для каждого типа документов, выгружаемых в АБС.

История изменений

Дата	Автор	Организация	Описание изменений
24.04.2009	Горьков Дмитрий	BSS	Создан документ
