Модель | CPB6 | CPB7 | CPB9 |
Размер трамбовочной плиты (ширина x длина) | 360 x 530 мм | 420 x 550 мм | 500 x 560 мм |
Рабочий вес | Robin Subaru EX 13 | ||
69 кг | 74 кг | 89 кг | |
Honda GX 120 | |||
67 кг | 72 кг | 89 кг | |
Рабочая скорость | 20 м/мин. | ||
Макс. способность преодолевать подъем | 20 % | ||
Частота | 90 Гц | ||
Центробежная сила | 11 кН | 11 кН | 15,99 кН |
Трансмиссия | Центробежная муфта/ремень | ||
Двигатель | Одноцилиндровый 4-тактный с воздушным охлаждением | ||
Robin Subaru EX 13 | Honda GX 120 | ||
Мощность двигателя | 4,3 л. с 3,2 кВт | 4 л. с. 2,9 кВт | |
Рабочий объем | 126 см3 | 118 см3 | |
Топливо | Бензин | ||
Расход топлива | ----- | ----- | |
Вместимость топливного бака | 2,7 л | ----- | |
ИЗМЕРЕНИЕ УРОВНЯ ЗВУКА
Изделие изготовлено в соответствии со стандартом 2000/14/CE, Процедура I, Приложение VI.
Для значимого оборудования измеренный уровень звуковой мощности – 99,2 [дБ(A)], гарантированный уровень звуковой мощности – 103 [дБ(A)].
ИЗМЕРЕНИЕ УРОВНЯ ВИБРАЦИИ
Изделия проходят испытания на вибрацию рук/кистей в соответствии с Приложением D стандарта prEN500-4: 2001.
Уровень вибрации рук/кистей – 9,2 м/с2.
Трамбовочная пластина прошла испытания на крупнощебеночном покрытии, состоящем из неочищенных дробленых камней средним диаметром 16 мм (с компонентами диаметром от 10 до 20 мм).
ИЗОБРАЖЕНИЕ В РАЗОБРАННОМ ВИДЕ

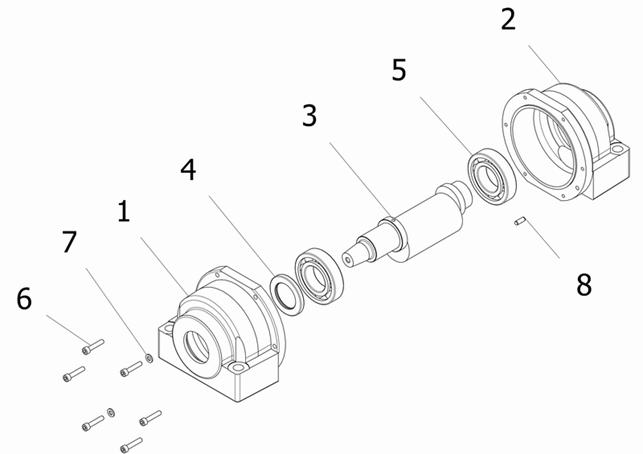

ВОЗБУДИТЕЛЬ
ПОЗИЦИЯ | КОД | ОПИСАНИЕ | КОЛ-ВО |
1 | 560428 | КРЫШКА ВОЗБУДИТЕЛЯ CP6/7/9 | 1 |
2 | 560427 | КРЫШКА ВОЗБУДИТЕЛЯ CP6/7/9 | 1 |
3 | 560431 | ВАЛ ВОЗБУДИТЕЛЯ CP6 | 1 |
3 | 560432 | ВАЛ ВОЗБУДИТЕЛЯ CP7/9 - CDB1450 | 1 |
4 | 131760 | ДВОЙНОЕ МАНЖЕТНОЕ УПЛОТНЕНИЕ 40x62x7 | 1 |
5 | 152266 | ШАРИКОПОДШИПНИК 6208 C3 (CP6) | 2 |
5 | 151969 | РОЛИКОВЫЙ ПОДШИПНИК NJ 208 E. TVP2.C4 (CP7-9) | 2 |
6 | 151302 | ВИНТ TCEI M 6x30 8.8 UNI 5931 | 6 |
7 | 151198 | ШАЙБА M 6 UNI 6592 ZN | 2 |
8 | 152273 | РАСЦЕПЛЯЮЩИЙ ШТИФТ D6x16 | 1 |

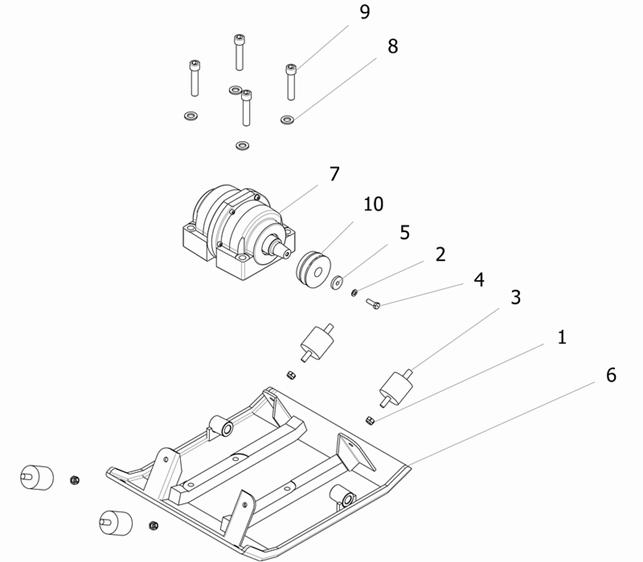

ОСНОВАНИЕ ТРАМБОВОЧНОЙ ПЛИТЫ
ОСНОВАНИЕ ТРАМБОВОЧНОЙ ПЛИТЫ
ПОЗИЦИЯ | КОД | ОПИСАНИЕ | КОЛ-ВО |
1 | 151083 | КОНТРГАЙКА M10 DIN 982 | 4 |
2 | 151207 | ГРОВЕР M 8 UNI 1751 | 1 |
3 | 131584 | АМОРТИЗАТОР 2M D 50x50 M10x25 60 SH | 4 |
4 | 560239 | ВИНТ | 1 |
5 | 560267 | ШАЙБА МУФТЫ 28X8.5 SP.5 ZN | 1 |
6 | 560456 | ОСНОВАНИЕ ТРАМБОВОЧНОЙ ПЛИТЫ CP8 | 1 |
6 | 560455 | ОСНОВАНИЕ ТРАМБОВОЧНОЙ ПЛИТЫ CP6 | 1 |
6 | 560017 | ОСНОВАНИЕ ТРАМБОВОЧНОЙ ПЛИТЫ CP7 VERS. 10/06 | 1 |
7 | 560472 | ВОЗБУДИТЕЛЬ CP7/9 - CDB 1450 | 1 |
7 | 560429 | ВОЗБУДИТЕЛЬ CP6 | 1 |
8 | 151092 | КОНИЧЕСКАЯ ШАЙБА | 4 |
9 | 151951 | ВИНТ TCEI M14xUNI 5931 | 4 |
10 | 560448 | МУФТА ВОЗБУДИТЕЛЯ CP7/9 | 1 |
10 | 560447 | МУФТА ВОЗБУДИТЕЛЯ CP6 | 1 |

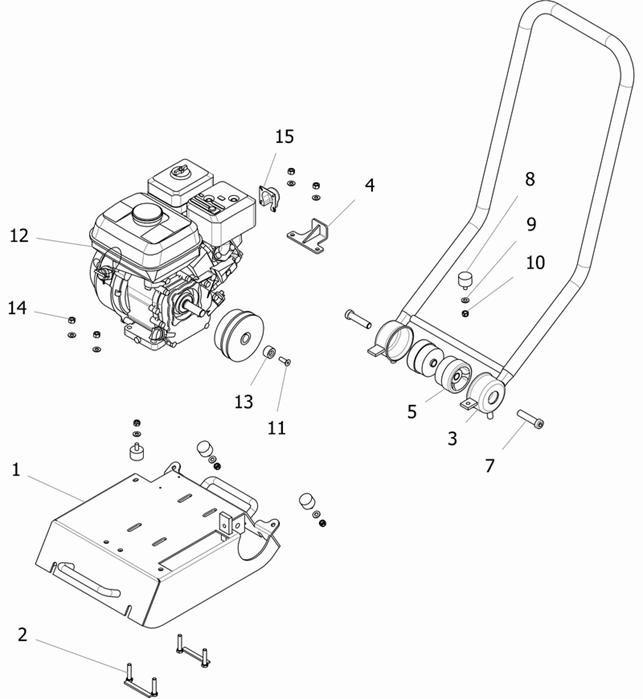

ОПОРА ДВИГАТЕЛЯ
 |
|
ОПОРА ДВИГАТЕЛЯ
ПОЗИЦИЯ | КОД | ОПИСАНИЕ | КОЛ-ВО |
1 | 560011 | ОПОРА ДВИГАТЕЛЯ CPB6/7 | 1 |
1 | 560009 | ОПОРА ДВИГАТЕЛЯ CPB9 | 1 |
2 | 560150 | ЗАЖИМ M8X40 I.80 | 2 |
3 | 560012 | РУКОЯТКА CP6/7 | 1 |
3 | 560546 | РУКОЯТКА CP9 | 1 |
4 | 560024 | РУКОЯТКА ОСТАНОВА, ПЕРЕДНЯЯ CP6/7/9 | 1 |
5 | 560037 | РУКОЯТКА АМОРТИЗАТОРА D7SH | 2 |
6 | 152286 | ЦЕНТРОБЕЖНАЯ МУФТА 19,05 | 1 |
7 | 151359 | ВИНТ TCEI M14x60 8.8 DIN 7984 "R" | 2 |
8 | 131989 | АМОРТИЗАТОР PM 30X20 M8X16 60 SH | 4 |
9 | 151199 | ШАЙБА M 8 UNI 6592 ZN | 8 |
10 | 151082 | КОНТРГАЙКА M 8 DIN 982 | 4 |
11 | 151314 | ВИНТ TSEI 5/16-24x1 дюйм12.9 UNF | 1 |
12 | 182273 | ДВИГАТЕЛЬ SUBARU EX13 OD50251 | 1 |
12 | 181126 | ДВИГАТЕЛЬ HONDA GX 120 K1 QX4 | 1 |
12 | 182217 | ДВИГАТЕЛЬ SUBARU EX17 OD50060 | 1 |
12 | 181129 | ДВИГАТЕЛЬ HONDA GX 160 K1 QX4 | 1 |
13 | 560502 | ОСЬ МУФТЫ ZN | 1 |
14 | 151315 | ГАЙКА M 8 UNI 5588 ZN | 4 |
15 | 131711 | ОТРАЖАТЕЛЬ, ЧЕРНЫЙ | 1 |
ВИБРОПЛИТА
|
