Основные технологические решения (стр. 2 )

Количество крупногабаритных отходов

Таблица 1.5

Наименование отхода	м3/год	м3/сутки
Крупногабаритный мусор	800	2,19

Виды и количество отходов производства и потребления, направляемых на захоронение, приведены в таблице 1.6.

Таблица 1.6

Наименование отходов	м3/год	м3/сутки
Пыль (или порошок) от шлифования черных металлов с содержанием металла 50% и более	8	0,022
Остатки и огарки стальных сварочных электродов	10	0,027
Резиновые изделия незагрязненные, потерявшие потребительские свойства	20	0,055
Обрезки и обрывки тканей смешанных	20	0,055
Итого	58	0,159

Количество отходов производства и потребления, используемых для строительства разгрузочных площадок и проездов приведено в таблице 1.7.

Таблица 1.7

Количество отходов производства и потребления используемых для строительства

Наименование отходов	м3/год	м3/сутки
Бой шамотного кирпича	20	0,055
Мусор строительный от разборки зданий	100	0,274
Итого	120	0,329

Сводная ведомость поступающих на полигон отходов представлена в табл. 1.8.

Таблица 1.8

Сводная ведомость поступающих отходов

Наименование отходов	Ед. изм.	Количество
м3/год	34412
Отходы, поступающие на сортировку	т/год	8288
м3/сут.	94,28
т/сут.	22,71
Древесные отходы (площадка для приема и распиловки)	м3/год	600
м3/сут.	1,64
Крупногабаритные отходы (площадка для приема и демонтажа)	м3/год	800
м3/сут.	2,19
Отходы, поступающие на захоронение	м3/год	58
м3/сут.	0,159
Отходы, используемые для строительства	м3/год	120
м3/сут.	0,329

1.2 Описание технологического процесса

1.2.1 Транспортировка и прием отходов

Транспортировка ТБО осуществляется специализированным
автотранспортом.

Основные технические характеристики мусоровозов, применяемых для доставки ТБО на полигон, приведены в таблице 1.9.

Таблица 1.9

Основные технические характеристики мусоровозов

Наименование машины	Марка машины	Базовое шасси	Объем кузова, м3	Грузо-подъем-ность, кг	Тип двига-теля	Количе-ство рейсов в смену
Мусоровоз кузовной	КО-449	Шасси ЗИЛ-433362	10	5000	Карбюраторный	5
КО-440	ЗиЛ-494560	10	5000	Карбюраторный	5

Промышленные, строительные, древесные и крупногабаритные отходы транспортируются автосамосвалами.

Основные технические характеристики автосамосвалов приведены в таблице 1.10.

Таблица 1.10

Основные технические характеристики автосамосвалов

Наименова-ние машины	Марка машины	Базовое шасси	Объем кузова, м3	Грузо-подъем-ность, кг	Тип двигателя	Количе-ство рейсов в смену
Автосамо-свал	КО-5511	Шасси ЗИЛ-433362	7	10000	Дизель-ный	1
ГАЗ-3309	ГАЗ-3309	4,5	3950	Дизель-ный	1

При въезде на полигон автотранспорт, доставляющий отходы, взвешивается на автомобильных весах. Отметка о принятом количестве отходов делается в «Журнале приема твердых бытовых отходов». Чтобы исключить поступление на полигон отходов, содержащих радионуклеиды, дежурный проводит радиометрический контроль отходов с использованием дозиметрических приборов.

1.2.2 Распределение потока отходов на полигоне

Отходы, поступающие на полигон, разгружаются на площадках, обозначенных в табл. 1.10.

Таблица 1.10

Наименование отхода	Площадка разгрузки	Поз. по ГП
ТБО	Площадка сортировочного комплекса	9
КГО	Площадка для КГО	11
Древесные отходы	Площадка для древесных отходов	12
Промышленные отходы	Технологические карты полигона	Карта 1-4
Отходы, используемые для строительства	Технологические проезды, разгрузочные площадки	Технологическая зона

1.2.3 Сортировка отходов

Для сортировки ТБО используется мобильный комплекс ТБО RZ-100.

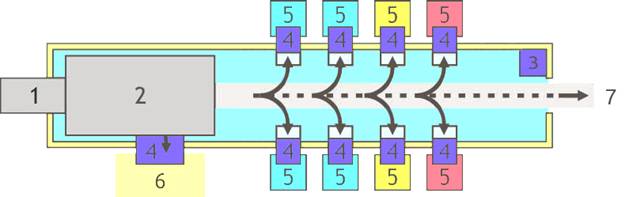

Общая технологическая схема процесса сортировки представлена на рисунке 1.

1 - Ленточный раскладной транспортер-питатель;

2 - Транспортёр;

3 - Аптечка;

4 - Окна выгрузки;

5 - Контейнеры для различных групп ТБО;

6 - Контейнер для органики;

7 - Выход остатков ТБО («хвосты»).

Рисунок 1

Мусоровоз, доставляющий ТБО, разгружается на разгрузочной площадке комплекса сортировки. Минипогрузчик подает ТБО в загрузочный бункер, откуда отходы поступают на сортировочный транспортер. С сортировочного транспортера посредством ручного  отбора отбираются утилизируемые фракции ТБО (макулатура, пластик, черный и цветной металлы).

Отсортированные фракции через окна выгрузки направляются в ёмкости. По мере  заполнения накопительных емкостей, отобранные фракции транспортируются на пресс, затем в виде брикетов на площадку временного хранения. По мере накопления осуществляется транспортировка утильных компонентов отходов (вторсырья) в адрес потребителя.

«Хвосты» с сортировочной линии  сбрасываются в кузов самосвала или любой другой вид транспортного оборудования для захоронения на полигон.

1.2.4 Расчетное количество утилизируемых компонентов и извлекаемых из отходов в процессе сортировки

В таб.1.12 представлено расчетное количество утилизируемых компонентов ТБО, поступающих на полигон.

Таблица 1.12

Содержание утилизируемых компонентов в ТБО

Масса ТБО, т/год	Содержание утилизируемых компонентов в ТБО, т
бумага (25%)	Полимеры (11%)	цветной металл (2%)	черный металл (3%)
8288	2072	912	166	249

В табл. 1.13 представлено расчетное количество извлекаемых в процессе сортировки утилизируемых компонентов ТБО.

Таблица 1.14

Количество извлеченных утилизируемых компонентов ТБО в процессе сортировки

Масса ТБО, т/год	Количество извлеченных утилизируемых компонентов из ТБО, т
бумага (17%)	Полимеры (9%)	цветной металл (1,5%)	черный металл (2,5%)
8288	1409	746	124	207

В результате отбора утилизируемых фракций из ТБО, количество отходов, подлежащих складированию на полигоне, уменьшится на 30% (2486 т) и составит 6956т/год.

За расчетный срок эксплуатации полигона – 15 лет, количество захороненных отходов составит 104340 т.

1.2.5 Перечень и характеристика техники используемой в процессе сортировки

Перечень и основные характеристики техники, рекомендуемой для организации процесса сортировка ТБО, приведены в таблице 1.11.

Таблица 1.11

Основные характеристики техники

Наименование машины	Марка машины	Грузо-подъем-ность, кг	Вмести-мость ковша, м3	Габарит- ный радиус поворо-та, мм	Габаритные размеры, мм	Мощность двигателя, кВт
Фронтальный погрузчик	ZL-20	2000	1		5800х1900х2800	50
Машина коммунально-строительная малогабаритная	МКСМ-800	800	0,46	1180	3180 х 1700 х 2200	50
Трактор ( прицеп 2ПТС-4)	МТЗ-82		-			60

1.3 Планировочные решения и эксплуатация полигона
