Специальная программа
Проверка устройства блокировки при качаниях типа КРБ-126
Руководство по эксплуатации
.015.15 РЭ
г. Чебоксары
Программа предназначена для проверки устройств блокировки при качаниях типа КРБ-126, используемых в дистанционных защитах. Программа даёт пользователю возможность полной проверки основных характеристик устройства в течение менее 0,5 дня. Программа позволяет в автоматическом режиме проверить следующие параметры устройства:
§ уставку срабатывания I2ср по току обратной последовательности разными методами подачи токов (тока обратной последовательности I2, междуфазных и фазных токов КЗ);
§ коэффициент возврата Кв;
§ погрешность уставки I2ср при отклонении частоты;
§ загрубление уставки I2ср от токов 5-й гармоники;
§ коэффициент торможения I2ср от тока фазы А;
§ уставку 3I0ср по току нулевой последовательности;
§ уставку минимального реле напряжения К4;
§ комплексный ток срабатывания Iкср при всех рабочих уставках устройства блокировки;
§ время фиксации пуска;
§ время ввода блокировки в работу.

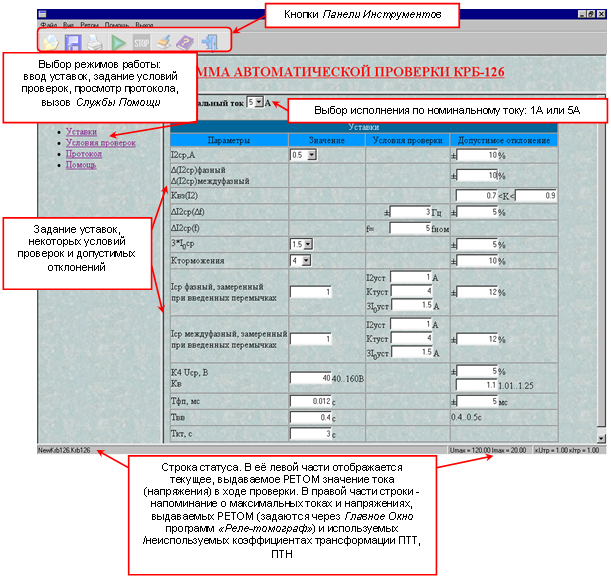

Внешний вид рабочего окна программы представлен ниже, в нем выбран режим ввода уставок.

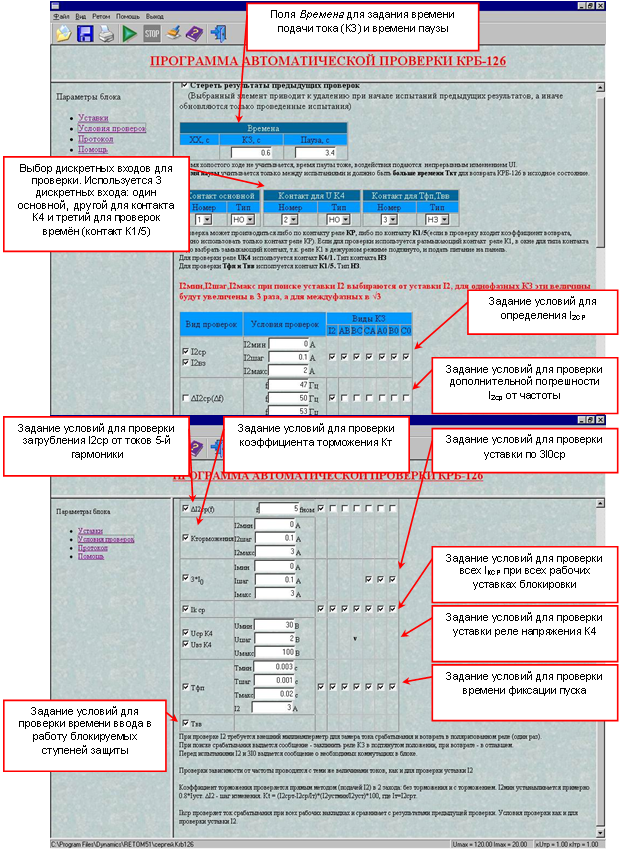

Выбор нужных проверок и их условий
 |
Поскольку все условия проверок не помещаются на экране, то просмотр и выбор нужных условий осуществляется с помощью скроллирования.
Алгоритм проверки
Общие указания:
§ при проведении проверки токов срабатывания заклинить якорь реле К3 в подтянутом положении, а при проверке тока возврата – в отпущенном положении;
§ при проведении проверок фазным методом (подача тока в контур фаза – ноль) - замкнуть на нулевую клемму РЕТОМ не используемый при данной проверке канал тока Ic.
1. Проверка уставки по I2ср
Вывести цепи 3I0 (установить перемычку 38-40 вместо 36-38) и исключить влияние торможения от тока IA (разомкнуть накладку Н2).
При проверке I2ср заклинить якорь реле К3 в подтянутом положении, а при проверке I2вз - в отпавшем положении.
Проверка может производиться либо по контакту реле КР, либо по контакту К1/5 (если в проверку входит коэффициент возврата, нужно использовать только контакт реле КР). Если для проверки используется размыкающий контакт реле К1, в окне для типа контакта надо выбрать замыкающий контакт, т. к. реле К1 в дежурном режиме подтянуто, и подать питание на устройство.
Алгоритм расчета I2ср может быть разный, в зависимости от выбранного метода проверки.
При проверке прямым методом РЕТОМ выдает симметричную систему токов обратной последовательности. Напряжения равны нулю. Параметры проверки (минимальная и максимальная величина тока, шаг изменения тока) задать в редактируемых окнах в окне проверки, а длительность подачи тока – в окне Импульс. По штатному алгоритму (с делением шага на 10 после первого срабатывания) производится измерение I2ср и сравнение его с I2уст.
При проверке междуфазным методом на выходе РЕТОМ образуется ток, например ток IAB (имитация режима металлического междуфазного КЗ AB). Программа увеличивает токи до тока срабатывания IABср КРБ-126. При этом вычисляется ток
I2ср = IABср /Ö3,
который сравнивается с уставкой. Испытания повторяются для токов IBC и ICA. Расхождения между I2ср для тока IAB и двух других не должны превышать D (I2ср)мф (из окна Уставки). По умолчанию это значение равно ± 3,5%.
Проверка фазным методом производится аналогично, но подается фазный ток, например IA0:
I2ср = IA0 ср /3.
Испытания повторяются для токов IB0 и IС0 и результаты сравниваются между собой. Допустимое расхождение токов I2ср по разным фазам также не должны превышать ± 3,5%, а между проверками фазным и междуфазным методом ± 6%.
Во время проверки фазным и междуфазным методами программа при переходе от одной фазы к другой выдерживает время между испытаниями по разным фазам больше времени срабатывания реле КТ. Это замечание относится также и к подобным последующим пунктам проверки.
2. Проверка коэффициента возврата кв
Если выбран также режим измерения тока возврата I2вз, то после окончания проверки тока срабатывания I2ср ток не спадет до 0, а останется неизменным, а программа выдаёт сообщение:
“Заклинить якорь реле К3 в отпавшем положении”.
Если это будет сделано и повторно нажата кнопка Пуск, то программа вначале увеличивает, а затем плавно уменьшает ток до возврата устройства КРБ, определяет ток возврата и рассчитывает КВ.
Выполнение действий оператора с реле К3 не проверяется. Если они не выполнены, то КВ будет определен иной, меньший, и при сравнении с допустимым КВ в протоколе запишется Ошибка.
3. Проверка дополнительной погрешности I2ср при отклонении частоты
Реле К3 заклинивается в подтянутом состоянии. Ток 3I0 и торможение выведены. При заданной уставке по току I2 проверка производится вначале при частоте 50 Гц, а затем при 47 и 53 Гц. Погрешность сравнивается с допустимой из окна Уставки.
4. Проверка загрубления уставки I2ср от токов 5-й гармоники
Реле К3 заклинивается в подтянутом состоянии. Ток 3I0 и торможение выведены. Проверка производится при частоте тока 250 Гц. Ток срабатывания I2ср должен загрубляться в число раз, не менее указанного в окне Уставки (по умолчанию - не менее чем в 4 раза).
5. Проверка КТ - коэффициента торможения тока I2ср от тормозного тока IT = IA
Предварительно установить начальный ток проверки I2min (примерно 0.8* Iуст), конечный ток I2mAX и шаг проверки DI2.
После пуска программа просит вывести торможение накладкой Н2 и измеряет ток срабатывания I2ср без торможения, подавая на панель симметричную систему токов обратной последовательности. Затем программа просит ввести торможение накладкой Н2 и начинает увеличивать все трёхфазную систему токов обратной последовательности до срабатывания реле КР при I2срТ. Таким образом, проверка производится прямым методом, и одновременно с увеличением тока I2 увеличивается тормозной ток Iт = Iа.
Коэффициент торможения КТ рассчитывается по формуле:
КТ = (I2срТ - I2ср / Iт)*(I2устmin/I2уст)*100, где Iт = I2срТ.
6. Проверка уставки по 3I0
Перед проверкой вывести из работы цепи ФТОП (накладкой Н1) и цепи торможения (накладкой Н2), ввести цепи 3I0 (установить перемычку 38-36 вместо 40-38). Задать диапазон и шаг изменения тока.
Проверка производится имитацией выбранного режима 1-фазного КЗ (А0, В0 или С0) в диапазоне токов и с шагом, заданными в окне проверки, по обычному для проверки тока срабатывания алгоритму (без определения коэффициента возврата).
После окончания проверки выдаётся сообщение:
“Снова установите накладки Н1 и Н2 в рабочее положение”.
7. Проверка Iкср при всех рабочих уставках устройства блокировки
Установить все нужные накладки и выставить заданные уставки по I2, 3I0, Кт.
Выбрать метод проверки - фазный (имитация КЗ(1) А0, В0, С0) или междуфазный (аналогично - КЗ(2) АВ, ВС и СА).
Программа проверяет ток Iкср и сравнивает его с Iкср, полученным при предыдущей проверке. Они не должны отличаться более чем на 12%.
Если по сравнению с предыдущей проверкой (сравнить с данными в окне Уставки) какая-либо уставка была изменена или данная проверка первая, то сравнение с предыдущей проверкой не производится, но результат запоминается для последующей проверки.
8. Проверка уставки реле напряжения К4
Подать оперативный ток на панель. Для проверки используется замыкающий контакт реле К4/1.
При проверке токи не подаются, и КРБ не запускается. Так как реле К2 обычно подтянуто, то катушка К4 подсоединена к цепям фаз А и С ТН. Проверка уставки производится по обычному алгоритму, но путем изменения напряжения UAC. Диапазон изменения и шаг при проверке берутся из окна проверки (изменяется только напряжение UAC), а допустимая погрешность - из окна Уставки.
9. Проверка времени фиксации пуска Тфп
Проверка времени фиксации пуска Тфп заключается в определении минимального времени существования тока I2, необходимого для фиксации пуска блокировки. При проверке используется контакт К1/5. Подать питание на панель.
По умолчанию при испытаниях на КРБ-126 подаются импульсы тока Iк, имитирующие режим 1- или 2-фазных КЗ (по выбору). Значение тока КЗ Iк устанавливается в редактируемом окне программы, по умолчанию он в 2 раза больше Iкср, определенного при проверке тока срабатывания при заданных уставках по I2, Кт, 3I0.
Длительность подаваемого импульса тока меняется от Тmin до Tmax (редактируемые окна, по умолчанию от 5 до 10 мсек) с заданным шагом (по умолчанию 1 мсек). В качестве Тфп принимается первое значение длительности импульса, при котором возвращается реле К1. Время фиксации пуска должно быть не более 8 мсек.
10. Проверка времени Твв ввода в работу блокируемых ступеней защиты
Для проверки используется контакт К1/5. Подать питание на панель. Во время проверки программа подаёт на панель импульс 3-фазного тока обратной последовательности величиной 3*I2уст, длительностью (по умолчанию) 1 сек. и ожидает размыкания контакта реле К1, измеряя длительность его замкнутого состояния Твв. Время ввода в работу блокируемых ступеней ДЗ-2 должно быть в пределах 0,4-0,5 сек.
Схема подключения устройства КРБ-126 к РЕТОМ

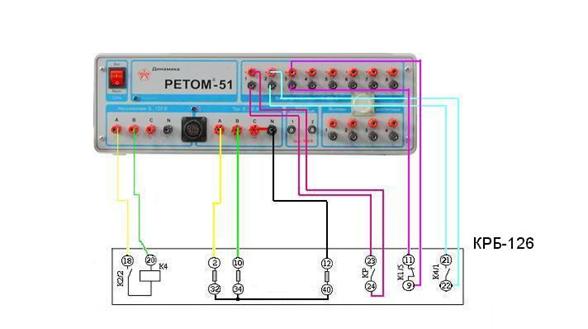

КРБ-126 в составе панели:

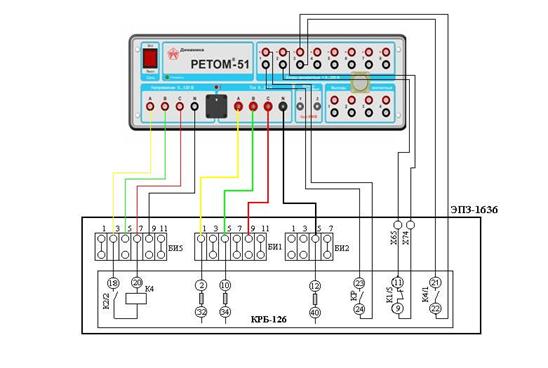

КРБ-126 – самостоятельный комплект:

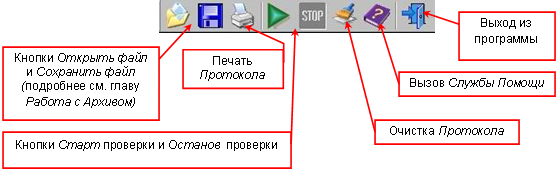

Назначение кнопок Панели инструментов
Протокол проверки

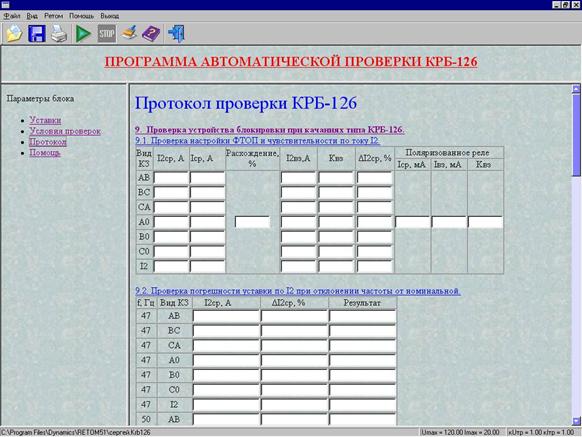

Объективным результатом проверки является Протокол, который вызывается на экран выбором соответствующего режима. Внешний вид протокола показан ниже. При установке флага Стереть результаты предыдущих проверок в случае невыполнения каких-либо проверок поля Протокола, соответствующие этим проверкам, останутся пустыми. Результаты проведенных проверок будут внесены в соответствующие поля.
