Оформление листа топографической карты
Рассмотрим фрагменты листа учебной топографической карты в масштабе 1:25 000 (рис. 1).
|
|
|
|
|

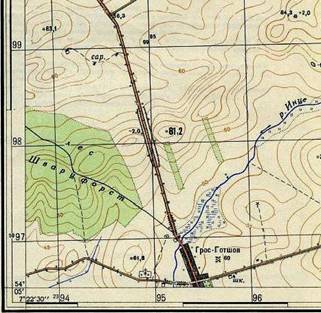

Рис. 1. Фрагмент учебной карты, масштаб 1:25 000 –
в 1 см 250 метров
Стороны листа карты являются отрезками меридианов и параллелей и образуют внутреннюю рамку этого листа, имеющую форму трапеции. В каждом углу рамки указывается его широта и долгота, например: широта и долгота юго-западного угла равны соответственно 54°05' и 7°22'30", северо-западного – 54°10' и 7°22'30", юго-восточного – 54°05' и 7°30', северо-восточного – 54°10' и 7°30'. Рядом с внутренней рамкой карты расположена минутная с чередующимися черными и светлыми делениями. Полное деление минутной рамки соответствует одной минуте широты или долготы. На картах масштаба 1:10 000 наносят ещё дополнительные деления через интервалы в 10".
Между внутренней и минутной рамками выписываются ординаты вертикальных и абсциссы горизонтальных линий координатной (километровой) сетки. Расстояние между соседними линиями одного направления равно целому числу километров. Так, для карты масштаба 1:200 000 оно составляет 4 км, для карты масштаба 1:100 000 – 2 км, для карт масштабов 1:50 000,1:25 000 и 1:10 000 – 1 км. Надписи 2395, 96, ..., 99, 2400, 2401 означают, что ординаты соответствующих километровых линий равны 395, 396, ..., 399, 400, 401 км; цифра 2 является номером зоны системы координат Гаусса–Крюгера, в которой находится данный лист. Значения ординат не превышают 500 км; следовательно, лист расположен к западу от осевого меридиана, долгота которого равна
Вдоль западной и восточной сторон внутренней рамки выписаны абсциссы горизонтальных линий километровой сетки: 5997, 5998, ..., 6000, 6001, …, 6005 км.
Оцифровкой километровых линий пользуются для приближенного определения положения точек, заданных на карте. Для этого указывают две последние цифры значений координат километровых линий (сокращенные координаты) юго-западного угла квадрата, в котором находится определяемая точка. При этом вначале указывается сокращенная абсцисса (например, вместо 5998 указывают 98), а затем сокращенная ордината (например, вместо 2395 указывают 95).
Под серединой южной стороны рамки (см. рис. 1) указывается численный масштаб и вычерчивается соответствующий ему линейный масштаб карты; еще ниже приведена принятая высота сечения рельефа.
В пояснительной надписи под юго-западным углом рамки содержатся данные о склонении магнитной стрелки
, сближении меридианов
и величине угла между северным направлением «вертикальных» километровых линий и магнитного меридиана (отклонение магнитной стрелки). В дополнение к этому взаимное расположение истинного, осевого и магнитного меридианов представлено на специальном графике слева от масштаба.
Под юго-восточным углом рамки строится масштаб заложений для углов наклона, указываются год съемки, фамилия лица, ее выполнившего, год выпуска карты.
В тех случаях, когда лист карты расположен на границе двух зон, на его внешней рамке обозначают выходы километровых линий соседней зоны. На рис. 2 изображена часть листа карты; западная сторона его внутренней рамки является границей 5-й и 6-й зон. Если соединить прямыми линиями одноименные выходы километровых линий на противоположных сторонах листа рамки, то эти линии образуют продолжение километровой сетки западной (5-й) зоны. Это позволит определять прямоугольные координаты точек на стыке двух зон в единой системе координат, в данном случае - в системе 5-й зоны.
Рис. 2. Дополнительная координатная сетка на стыке двух зон
В разрывах всех четырех сторон минутной и примыкающей к ней внешней рамки карты указывается номенклатура четырех смежных листов того же масштаба. Номенклатура данного листа подписывается более крупным шрифтом над северной стороной внешней рамки.
Определение географических и плоских прямоугольных координат точек по картам
Для определения географических координат точки используют минутную рамку карты и значения долготы и широты, подписанные в углах рамки трапеции. Из заданной точки к ближайшим сторонам минутной рамки с помощью прямоугольного треугольника опускают перпендикуляры (рис. 3.) и измеряют линейкой отрезки
.

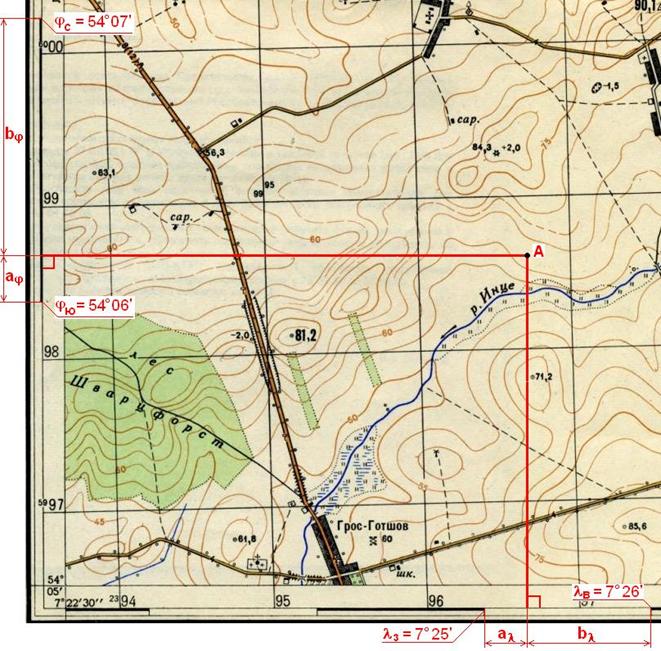

Рис. 3. Определение географических координат
Широту и долготу заданной точки получают из выражений
где
– широты южной и северной параллелей, ограничивающих минутное деление рамки по широте;
– долготы западного и восточного меридианов, ограничивающих минутное деление рамки по долготе.
В примере на рис. 3
Прямоугольные координаты точки определяют, используя километровую сетку и оцифровку её линий у внутренней рамки. Для этого находят координаты углов квадрата, в котором расположена точка, и измеряют кратчайшие расстояния от заданной точки до всех сторон квадрата (рис. 4).
Абсциссу и ординату точки рассчитывают по формулам
,
.
В примере на рис. 4
,
.
Рис. 4. Определение прямоугольных координат
