Установка ТВЧ ZD3PS

Установка ТВЧ ZD3PS

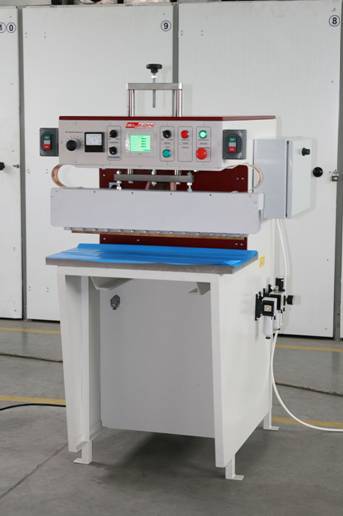

Установка создана на базе сварочной машины, производимой в нашей фирме - ZD-3P. Специальная конструкция держателя электрода и стола облегчает сварку натяжных потолков. Постепенное опускание пресса значительно облегчает позиционирование материала под электродом.

Генератор

Стабильный, выносливый генератор созданный на оригинальной лампе 2 х Т380 – ведущего производителя на свете, французской фирмы THALES

Мощность генератора - 3 кВт , поверхность сварки - максим. 70cм²

Потребляемая мощность - 5 кВт

Надежность генератора оправдана многолетним опытом работы. Генератор благодаря своей стабильности обеспечивает повторяемость свариваемых швов и гарантирует безопасность работы. Позволяет на сварку как очень маленьких поверхностей так и больших.

Пресс

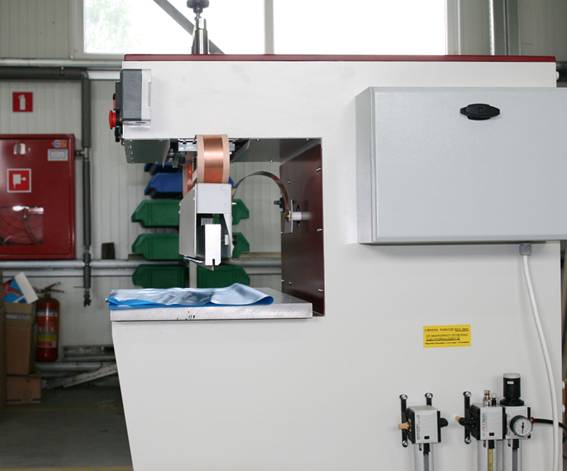

Конструкция пресса позволяет на вынос электрода на 230 мм, шаг пресса 80 мм, что обеспечивает удобство работы с пленкой непосредственно под электродом.

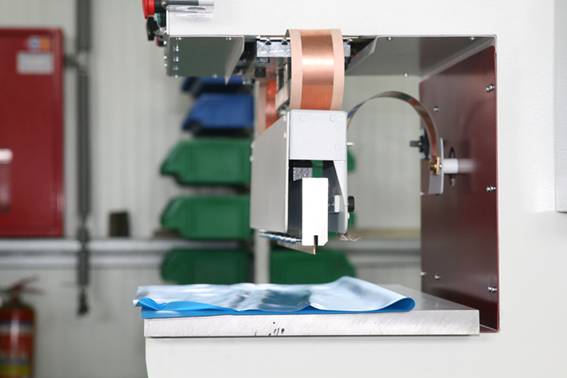

Электрод закреплен на двух направляющих ¢ 30мм, которые закреплены в линейных подшипниках, что гарантирует высокую точность, повторяемость, стабильность и безаварийность при работе. Дополнительно пресс оснащен в ограничитель шага пресса, что необходимо при сварке, например гарпуна или при сварке электродом без ножа.

Управление

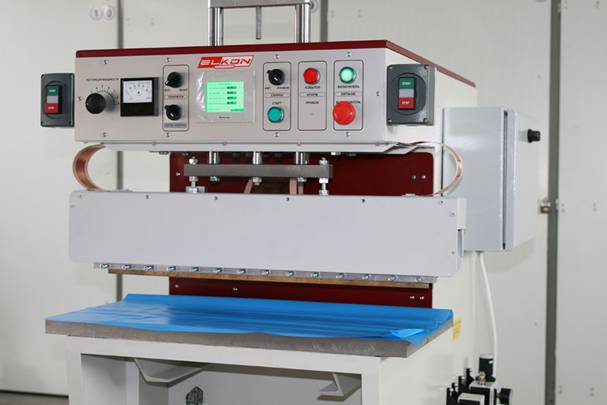

Управление электродом и процессом сварки с помощью командного контроллера марки PANASONIC, панель сенсорный PANASONIC. Обеспечивает большую стабильность и безаварийность работы установки. Удобный доступ к элементам управления ( блок управления размещен сбоку) . Установка параметров производится оператором на сенсорной панели.

Пневматика

Специальное управление пневматикой позволяет на остановку электрода в каждом положении.

Можно остановить электрод непосредственно перед сваркой. Что позволяет скорректировать уложение материала. Регуляция скорости перемещения и места остановки электрода. Используются части фирм CAMOZII i FESTO

Безопасность

- конструкция установки и точный добор параметров работы генератора на выходе приводит к тому, что излучение электромагнитного поля на месте работы безопасное

- кроме этого установка оснащена в защиту :

a. главный выключатель

b. избыток тока

d. przycisk "STOP"

Дополнительно установка может быть оснащена в дуговой выключатель - время остановки генератора, максим. 50 микросекунд. ( Стоимость опции. – 600 Евро)

В комплект установки входит :

держатель для электрода ( для использования стандартных электродных полос ( длиной до 70 см )

„ клин „ – оснастка для приварки гарпуна

Установки изготовлены согласно Европейских норм и стандартов, которые обеспечивают безопасность оборудования высокой частоты и электромагнитного излучения.

Технические данные:

Данные	ZD - 3PS
Питание	3 x 380 B
Потребляемая мощность	5 кВт
	3 кВт
Рабочая частота	27,12MГц + 0,6%
Поверхность сварки	70 cm2
Время сварки, регулируется плавно	0,1 сек
Дожим пресса	kг
Макимальное рабочее перемещение	50 мм
Вынос пресса	230 мм
Привод пресса	пневматика
Поверхность рабочего стола	400 x 600 мм
размеры (длина. x шир. x выс.)	600 x 1000 x 1250 мм
Вес	Прибл. 230 kг

Срок поставки станка ТВЧ после внесения 30% предоплаты

25 рабочих дней

Возможен вариант с использованием более мощной лампы ITL-2 – ( THALES)

Мощность генератора - 4 кВт, поверхность сварки - максим. 120см²

Потребляемая мощность – 6кВт.

ЦЕНА станка ТВЧ 3 квт с 2 лампами стекло Т-380 THALES(Франция) 10 250 Евро с комплектом оснастки. (лезвие под полотно и под гарпун, позиицонер)

С новой системой защиты от пробоя стоимость станкаЕвро с комплектом оснастки. (лезвие под полотно и под гарпун, позиицонер)

Модификация станка с керамической лампой ITL -2 THALES (Франция) 4КВТЕвро с оснасткой. (лезвие под полотно и под гарпун, позиицонер)

Оплата в рублях по курсу ММВБ на день оплаты +1%

Стоимость пусконаладки 15 тыс. рублей + дорога в обе стороны. (любой город России)

Стоимость электродов для станка твч Элкон 2000 руб лезвие. для сварки полотен(толщина 3мм) ,под гарпун 2500 руб длина лезвие 70 см.(толщина 3 мм) Позиционер цена 3500 руб Элкон( для приварки гарпуна к полотну)

Лампа 7Т62R лицензия Тошиба (Китай_) 25тыс рублей. а так же оригинал фирмы THALES(ФРАНЦИЯ) модель ITL-2 65 тыс.!!подходит как на станки ZEMAT так и ELKON-MATONIS(ПОЛЬША)

Внимание!!!! гарантия на станок ЭЛКОН 2,5 года!!!!!!!!!!!при заказе станка с новой зищитой от пробоя.
