АИС-ЛКК. АРМ «ПУ Абонента»

АИС-ЛКК. АРМ «ПУ Абонента»

Руководство пользователя

00.02.00 29.01.2014

История изменений документа

Дата	Версия	Описание	Автор
25.05.2007	00.01.00	Исходная версия	Марданян Армен, Сейнова Мария
15.10.2007	00.01.01	Корректировка документа	Марданян Армен
27.11.2007	00.02.00	Корректировка документа	Сейнова Мария

Содержание

1 Введение. 4

1.1 Область применения. 4

1.2 Краткое описание возможностей. 4

1.3 Уровень подготовки пользователя. 5

1.4 Перечень эксплуатационной документации, с которым необходимо ознакомиться пользователю.. 5

2 НАЗНАЧЕНИЕ И УСЛОВИЯ ПРИМЕНЕНИЯ. 6

2.1 Назначение. 6

2.2 Условия применения. 6

2.3 Порядок обработки данных в Системе. 7

3 ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ. 9

4 ОПИСАНИЕ ИНТЕРФЕЙСА. 10

4.1 Общее описание. 10

4.2 Осуществление навигации в Системе. 11

4.3 Описание типов полей. 11

4.4 Осуществление поиска в Системе. 13

5 ПОДГОТОВКА К РАБОТЕ. 14

6 ОПИСАНИЕ ОПЕРАЦИЙ АБОНЕНТА В СИСТЕМЕ. 16

6.1 Просмотр уведомлений об изменении статуса документов в Системе. 16

6.2 Операции с заявками на плановое почасовое потребление (заявкой на ППП) 17

6.2.1 Просмотр списка заявок на ППП. 17

6.2.2 Создание новой заявки на ППП. 19

6.2.3 Редактирование заявки на ППП. 21

6.2.4 Копирование заявки на ППП. 22

6.2.5 Утверждение заявки на ППП. 22

6.3 Операции с формой ведомости фактического потребления ЭЭ «ПРОМ10». 22

6.3.1 Просмотр списка ведомостей фактического потребления ЭЭ «ПРОМ10». 22

6.3.1.1 Закладка списка «Ведомости». 22

6.3.1.2 Закладка списка «Договор». 24

6.3.2 Просмотр и заполнение формы ведомости фактического потребления ЭЭ «ПРОМ10». 25

6.3.3 Заполнение раздела «Замена счетчика». 29

6.3.4 Просмотр печатной формы ведомости фактического потребления ЭЭ «ПРОМ10». 31

6.4 Завершение сеанса работы в Системе. 33

7 ПРИЛОЖЕНИЕ 1. ОПИСАНИЕ ФОРМЫ ЗАЯВКИ НА ППП. 34

8 ПРИЛОЖЕНИЕ 2. ОПИСАНИЕ ФОРМЫ «ПРОМ10». 36

1  Введение

1.1  Область применения

АРМ «ПУ Абонента» входит в состав Автоматизированной Информационной Системы «Личный Кабинет Клиента» (АИС «ЛКК», Система) и доступно зарегистрированным в Системе абонентам – юридическим лицам, обслуживаемым в .

Подсистема ЛКК АРМ «ПУ Абонента» (далее – Подсистема) предоставляет Абоненту - Пользователю Системы возможность вносить, изменять, сохранять / утверждать информацию о своем фактическом и планируемом потреблении электроэнергии (ЭЭ):

-  по фактическому потреблению ЭЭ – форма показаний приборов учёта ПРОМ 10, для всех зарегистрированных в системе абонентов;

-  по планируемому потреблению ЭЭ – форма планируемых показаний по потреблению ЭЭ на предстоящий месяц (заявка на плановое почасовое потребление), для абонентов, потребляемая мощность которых составляет более 750 кВт.

1.2  Краткое описание возможностей

Подсистема ЛКК АРМ «ПУ Абонента» предоставляет следующие возможности:

-  Поиск сохраненных/ утвержденных абонентом или плательщиком ведомостей «ПРОМ 10», утвержденных/отклоненных расчетчиком ведомостей «ПРОМ 10», сохраненных/ утвержденных абонентом/плательщиком/расчетчиком заявок на ППП;

-  Просмотр списков ведомостей «ПРОМ 10»/ «заявок на ППП»;

-  Заполнение, корректировка и утверждение ведомостей «ПРОМ 10»;

-  Создание, заполнение, редактирование, сохранение и утверждение «заявок на ППП»;

-  Поиск и просмотр уведомлений о статусе утвержденных/ отклоненных сотрудником МЭС ведомостей «ПРОМ 10»;

-  Просмотр ведомостей «ПРОМ 10»/ «заявок на ППП»;

-  Печать ведомостей «ПРОМ 10»;

-  Просмотр и печать данных по действующему договору оказания услуг энергоснабжения.

1.3  Уровень подготовки пользователя

Пользователи ЛКК АРМ «ПУ Абонента» должны обладать следующими знаниями и навыками:

-  соответствующая квалификация в предметной области;

-  знание правил ведения и утверждения ведомостей «ПРОМ 10»/ «заявок на ППП»;

-  опыт работы в сети Internet, с приложениями, использующими Web-интерфейс, Интернет-браузером.

1.4  Перечень эксплуатационной документации, с которым необходимо ознакомиться пользователю

Пользователи, эксплуатирующие Подсистему, должны быть ознакомлены с данным руководством пользователя программного обеспечения АИС-ЛКК АРМ «ПУ Абонента».

2  НАЗНАЧЕНИЕ И УСЛОВИЯ ПРИМЕНЕНИЯ

2.1  Назначение

Система предназначена для обеспечения возможности внесения, изменения, утверждения и просмотра информации о фактическом/планируемом потреблении электроэнергии (ЭЭ) абонентом по формам фактического потребления ЭЭ «ПРОМ10»/ формам планируемого потребления ЭЭ («заявка на ППП»).

В рамках Подсистемы участником процесса учета и контроля фактического потребления ЭЭ являются Юридические лица – абоненты МЭС г. Москвы и Московской области.

Подсистема ЛКК АРМ «ПУ Абонента» предоставляет следующие возможности:

-  унифицированный интерфейс работы с утвержденной формой для внесения показаний приборов учета (ПУ) по фактическому потреблению ЭЭ – «ПРОМ 10»;

-  возможность выполнить предварительный расчет потребления ЭЭ на основании данных, введенных в ведомость «ПРОМ 10»;

-  возможность поиска и просмотра заявок на ППП;

-  возможность создать новую заявку на ППП на основе заполненной ведомости за предыдущий отчётный период;

-  возможность работы с Подсистемой удаленно через сеть Интернет.

2.2  Условия применения

При работе с системой не рекомендуется использовать стандартные кнопки браузера для обновления страницы, перехода на предыдущую страницу, перехода на следующую страницу (см. Рис. 1).

Рис. 1 – Стандартные кнопки браузера

Необходимо использовать навигацию, реализованную в Системе (см. п.4.2).

Для обновления данных на странице, достаточно перейти на другую закладку (в другой раздел системы), после чего вернуться в нужный Вам раздел, на нужную страницу.

2.3  Порядок обработки данных в Системе

Процесс обработки данных о фактическом потреблении электроэнергии Пользователями при помощи Системы АИС «ЛКК» осуществляется следующим образом:

-  Новая форма ведомости фактического потребления электроэнергии «ПРОМ10» для абонента создается в биллинговой системе и направляется абоненту / плательщику на заполнение со статусом «Создан»;

-  Абонент / плательщик заполняет форму и сохраняет ведомость фактического потребления электроэнергии «ПРОМ10» со статусом «Создан»;

-  Абонент/ плательщик утверждает сохраненную или скорректированную форму ведомости фактического потребления электроэнергии «ПРОМ10», ведомости присваивается статус «Утвержден абонентом»/ «Утвержден плательщиком», после чего Подсистема направляет уведомление расчетчику – ответственному сотруднику МЭС;

-  После утверждения ведомости абонентом/ плательщиком ведомость направляется на согласование и контроль расчетчику. Утвержденная абонентом ведомость становится доступна для просмотра сотруднику МЭС и недоступна для изменения абоненту/ плательщику;

-  Сотрудник МЭС просматривает и утверждает ведомость в Подсистеме «АРМ «Расчетчик клиента». Ведомости присваивается статус «Утверждена сотрудником МЭС». Абоненту и плательщику направляется уведомление по электронной почте и системное оповещение. Ведомость становится недоступна для просмотра сотруднику МЭС;

-  В случае если сотрудник МЭС отклоняет утвержденную абонентом ведомость, абоненту и плательщику направляется уведомление об отклонении ведомости. Ведомости присваивается статус «Отклонена сотрудником МЭС». Ведомость становится доступна абоненту/ плательщику для корректировки. После корректировки ведомости абонент/ плательщик повторно утверждает ведомость.

3  ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

Для работы с АИС «ЛКК» пользователь должен иметь подключение к сети Интернет каналом связи со скоростью не менее 128 кбит/сек (рекомендуется – 256 кбит/сек и более).

Для загрузки и отображения какой-либо одной рабочей веб-страницы Подсистемы на клиентской рабочей станции необходима загрузка входящего Интернет-траффика размерами от 70 до 250 кбайт.

На клиентской рабочей станции должен быть установлен один из следующих Интернет-браузеров:

-  Internet Explorer 6.0;

-  Mozilla Firefox 1.5.

Клиентская рабочая станция должна иметь следующие технические характеристики:

-  процессор не ниже Pentium IV 2800 МГц;

-  оперативная память не менее 512 Мб;

-  адаптер Ethernet не менее 100 Мбит/с;

-  цветной монитор с диагональю не менее 17'';

-  жесткий диск не менее 60 ГБ.

4  ОПИСАНИЕ ИНТЕРФЕЙСА

4.1  Общее описание

При осуществлении авторизованного входа в Систему АИС «ЛКК» для пользователя Подсистемы ЛКК АРМ «ПУ Абонента» открывается стартовая страница его ЛК (Личного кабинета Абонента).

Имя Пользователя АРМ «ПУ Абонента» и его реквизиты отображаются в верхней части рабочего окна Подсистемы (1).

Также пользователю доступна опция по ссылке «Сменить пароль», расположенной слева от наименования и реквизитов абонента (см. Рис. 2).

В правом нижнем углу рабочего окна расположена ссылка «Служба поддержки» (2). По данной ссылке доступна возможность связи со службой поддержки.

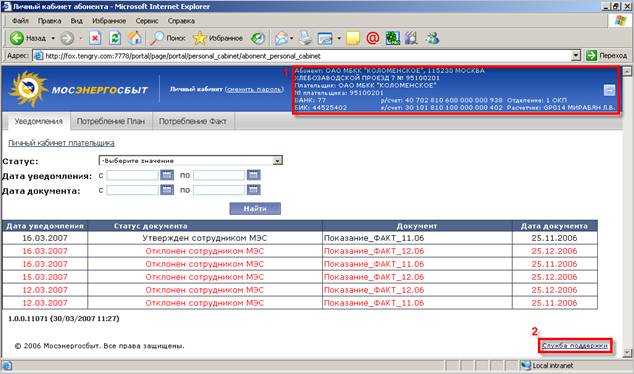

Рис. 2 - Стартовая страница ЛКК АРМ «ПУ Абонента»

4.2  Осуществление навигации в Системе

В верхней части рабочей области личного кабинета Абонента расположены закладки рабочих разделов Системы:

-  Уведомления;

-  Потребление План;

-  Потребление Факт.

Переход к каждому из разделов осуществляется щелчком левой кнопки мыши по области соответствующей закладки (см. Рис. 3).

Рис. 3 - Закладки рабочих разделов Системы (ЛК Абонента)

Для перемещения по страницам списка используется строка навигации. Строка навигации позволяет переходить к предыдущей / следующей странице списка (ссылки-кнопки «предыдущая» / «следующая») и к определенной странице списка (ссылки на номера страниц списка) (см. Рис. 4).

Рис. 4 - Строка для навигации по страницам списка

4.3  Описание типов полей

Для осуществления рабочих операций в Системе предусмотрены следующие типы полей:

-  простое поле ввода;

Ввод необходимых данных в такое поле производится вручную. Ввод необходимых данных в такое поле производится вручную. Простое поле может быть числовым или текстовым (см. Рис. 5, Рис. 6).

Рис. 5 - Поле ввода «Текст»

Рис. 6 - Поле ввода «Число»

-  поле с ниспадающим списком;

Значения в поле задаются при выборе необходимых параметров в ниспадающем списке. Ниспадающий список активируется при нажатии на кнопку (см. 12).

Рис. 7 - Пример поля ввода с ниспадающим списком

-  поле «Дата»;

Значения дат в данном поле можно задать вручную, а также с помощью меню «Календарь», активируемого при нажатии на пиктограмму (см. Рис. 8, Рис. 9).

Рис. 8 - Поле ввода «Дата»

Рис. 9 - Всплывающее меню «Календарь»

-  поле «Чек-бокс».

В данном поле значения задаются путем проставления отметки щелчком мыши по области поля. Проставленная отметка отображается, как символ «галочка».

Рис. 10 - Пример поля «Чек-бокс»

4.4  Осуществление поиска в Системе

Для осуществления поиска документов (уведомлений, ведомостей ПРОМ10 и заявок на ППП) в Системе используется фильтр поиска (пример см. на Рис. 11).

Рис. 11 - Фильтр поиска

Для осуществления поиска и сортировки документов по дате введите требуемые значения дат или щелкните по пиктограмме рядом с полем «Дата» в фильтре и с помощью меню «Календарь» задайте дату или диапазон дат изменения документа (выбор дат «по умолчанию»: текущий отчетный период). После выбора необходимого диапазона дат нажмите на кнопку «Найти», расположенную рядом в поле фильтра поиска.

Для осуществления поиска и сортировки по наименованию или статусу документа используйте соответствующие поля ввода и поля с ниспадающими списками значений для выбора и задания необходимых параметров, после чего нажмите на кнопку «Найти», расположенную рядом в поле фильтра поиска.

5  ПОДГОТОВКА К РАБОТЕ

Авторизованный доступ к Подсистеме ЛКК АРМ «ПУ Абонента» предоставляется только прошедшим процедуру аутентификации пользователям, при условии явного разрешения на доступ к функциональности Подсистемы в профиле Пользователя.

Для этого, в целях защиты информации, каждому Пользователю – Абоненту в Системе присваивается уникальное имя и пароль.

После этого зарегистрированный в Системе Пользователь – Абонент имеет право на вход в Подсистему ЛКК АРМ «ПУ Абонента».

Для входа в Систему перейдите по соответствующей ссылке (URL-адрес АИС-ЛКК) в адресной строке Вашего Интернет-браузера или на Интернет-сайте www. *****.

После этого введите в окне авторизации свои логин и пароль (см. Рис. 12) и щелчком мыши нажмите на кнопку «Регистрация» («Login»).

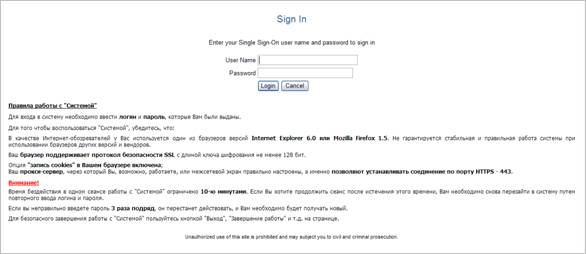

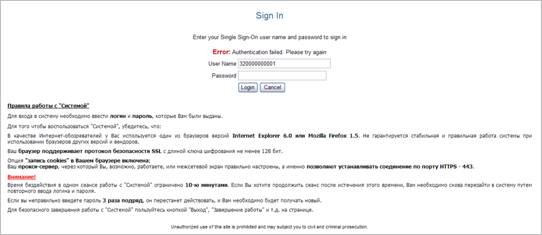

Рис. 12 - Авторизация в Системе

В случае если логин и пароль введены неверно и авторизация в Системе не произведена, то отобразится окно сообщения об ошибке выполнения операции доступа к Системе (см. Рис. 13).

Рис. 13 - Ошибка выполнения операции доступа к Системе

В случае если Вы обладаете необходимыми правами и успешно авторизованы в Системе, Вы будете адресованы Системой непосредственно в Ваш ЛК (Личный кабинет Абонента) в Подсистеме ЛКК АРМ «ПУ Абонента».

При первом обращении Пользователя к ЛКК АРМ «ПУ Абонента» в Системе для него доступна инструкция Пользователя.

Если Пользователь - Абонент зарегистрирован в Системе также с правами Пользователя - Плательщика, то для такого Пользователя - Абонента также возможен доступ в Личный кабинет Плательщика в Подсистеме ЛКК АРМ «Плательщика». Вход в Личный кабинет Плательщика из Личного кабинета Абонента осуществляется по ссылке Личный кабинет Плательщика, расположенной под закладкой Уведомления, на стартовой странице Подсистемы ЛКК АРМ «ПУ Абонента» (см. Рис. 14, п. п. 6).

6  ОПИСАНИЕ ОПЕРАЦИЙ АБОНЕНТА В СИСТЕМЕ

6.1  Просмотр уведомлений об изменении статуса документов в Системе

На стартовой странице Подсистемы ЛКК АРМ «ПУ Абонента» (см. Рис. 14) отображается информация по закладке Уведомления на панели закладок (1) в верхней части рабочей области окна Системы.

На странице в виде списка отображаются уведомления о статусе документов, направленных в Систему абонентом. Список уведомлений отсортирован по дате поступления последнего уведомления и содержит следующие поля:

-  Дата получения уведомления об изменении статуса документа;

-  Статус документа в Системе, присвоенный ответственным сотрудником МЭС («Утвержден сотрудником МЭС» / «Отклонен сотрудником МЭС»);

-  Наименование документа, утвержденного абонентом;

-  Дата создания документа абонентом.

Документы со статусом «Отклонен сотрудником МЭС» в списке выделяются красным цветом шрифта.

Чтобы отсортировать список по какому-либо из его полей, щелкните по заголовку соответствующего столбца для осуществления сортировки записей по возрастанию, при повторном щелчке будет произведена сортировка по убыванию.

Для перемещения по страницам списка используйте строку навигации (см. п. п. 4.2 «Осуществление навигации в Системе»).

Для осуществления поиска документов используйте фильтр поиска (2) (см. п. п. 4.4 Осуществление поиска в Системе). Результаты поиска по запросу будут отображены в виде аналогичной таблицы с такой же структурой и полями.

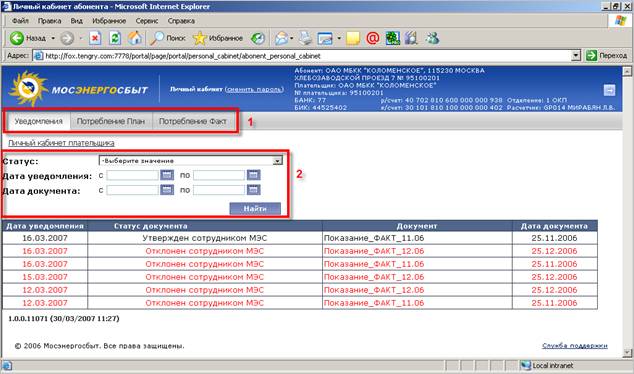

Рис. 14 - Личный кабинет Абонента. Закладка «Уведомления»

6.2  Операции с заявками на плановое почасовое потребление (заявкой на ППП)

Внимание! Операции с заявками на ППП доступны пользователю только в том случае, если он является абонентом, потребляющим более 750 кВт·ч. В противном случае данный раздел системы будет закрыт для просмотра пользователем, на странице «Потребление План» будет отображено сообщение следующего вида:

6.2.1  Просмотр списка заявок на ППП

Для просмотра списка заявок на ППП (см. Рис. 15) щелкните по закладке Потребление План на панели закладок (1) в верхней части рабочей области окна Системы.

На открывшей странице отображается список созданных абонентом заявок на ППП, а также ссылка для создания нового документа (новой заявки на ППП) (3).

Список заявок на ППП (потребление план) отсортирован по значениям поля «Документ», т. е. по дате, на которую составляется заявка, и содержит следующие поля:

-  Дата создания документа;

-  Дата изменения документа;

-  Статус документа в Системе («Создан абонентом» / «Утвержден абонентом / «Создан плательщиком» / «Утвержден плательщиком» / «Создан сотрудником МЭС» / «Утвержден сотрудником МЭС»);

-  Наименование документа;

-  Поля со ссылками – просмотр (4) и копировать (5), служащими для проведения операций просмотра/редактирования и копирования документов.

Чтобы отсортировать список по какому-либо из его полей, щелкните по полю столбца в таблице для осуществления сортировки записей по возрастанию, при повторном щелчке будет произведена сортировка по убыванию.

Для перемещения по страницам списка используйте строку навигации (см. п. п. 4.2 «Осуществление навигации в Системе»).

Для осуществления поиска документов используйте фильтр поиска (2) (см. п. п. 4.4 Осуществление поиска в Системе). Результаты поиска по запросу будут отображены в виде аналогичной таблицы с такой же структурой и полями.

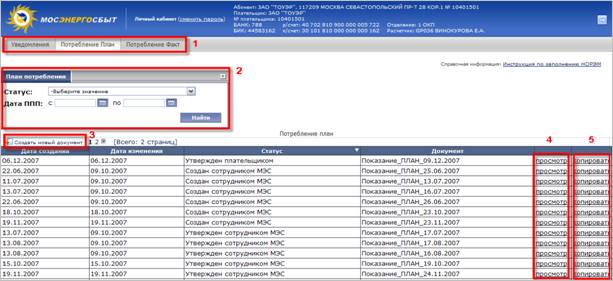

Рис. 15 - Список заявок на ППП. Закладка «Потребление План»

6.2.2  Создание новой заявки на ППП

Внимание! Пользователь Абонент за два дня до операционных суток создает и заполняет форму заявки на ППП (возможная дата создания заявки). Например, если нужно оформить заявку на ППП на 12 декабря 2007, то заявка в системе должна быть создана не позднее 12:00 10 декабря 2007. После 12:00 10 декабря 2007 г. заявка может быть создана только на 13 декабря или более позднюю дату.

Для создания новой заявки на ППП, щелкните по ссылке , находящейся над рабочей таблицей списка Потребление план (см. п. п.6.2.1 Просмотр списка заявок на ППП).

Заявка на ППП (см. ПРИЛОЖЕНИЕ 1. ОПИСАНИЕ ФОРМЫ ЗАЯВКИ НА ППП) предназначена для осуществления возможности отображения Пользователю – Абоненту, а также занесения им показаний по плановым почасовым расходам ЭЭ за сутки.

Открытая для просмотра, заполнения или редактирования форма заявки на ППП отображает пустой (новый) или заполненный документ – календарный план потребления электроэнергии.

Для создания заявки на ППП на определенную дату отметьте ее щелчком мыши в календаре слева и составьте необходимый почасовой план потребления на выбранную дату в поле справа. По умолчанию заявка создается на первую свободную дату.

Внимание! Не возможно создание более одной формы на определенную дату. В этом случае поля формы будут недоступны для ввода значений потребления.

Для заполнения заявки на ППП щелчком мыши поочередно поместите курсор в каждое поле ввода планируемых показаний столбца «Заявка на ППП кВтч» таблицы ввода данных и произведите заполнение данных полей соответствующими планируемыми значениями показателей потребления электроэнергии на каждый час выбранных суток в соответствии со списком «Час» в столбце справа.

Примечание: система позволяет вводить только целые и положительные значения показателей потребления.

Внимание! В заявке на ППП должны быть заполнены все поля для ввода значений планового потребления ЭЭ. При попытке сохранить/утвердить заявку с не полностью заполненными полями, будет выдано сообщение следующего вида:

.

После того как заявка на ППП составлена, для того чтобы ее сохранить в Системе, нажмите на кнопку «Сохранить» (при этом заявка будет закрыта); чтобы применить внесенные в заявку изменения нажмите на кнопку «Применить» (заявка останется открытой); чтобы утвердить заявку нажмите на кнопку «Утвердить»; чтобы отказаться от создания заявки нажмите на кнопку «Отменить» (см. Рис. 16).

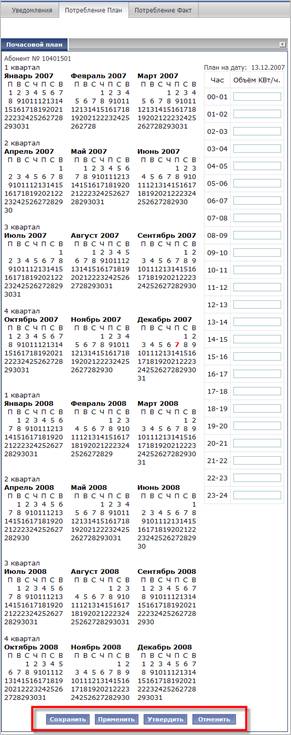

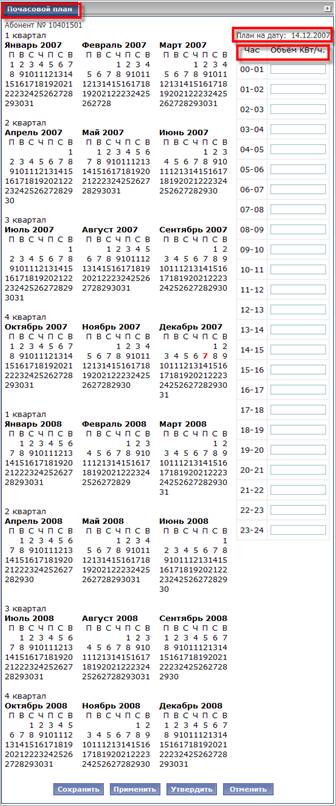

Рис. 16 - Форма заявки на плановое почасовое потребление

6.2.3  Редактирование заявки на ППП

Для редактирования документа (заявки на ППП) щелкните в соответствующей ему строке по ссылке просмотр в предпоследнем столбце рабочей таблицы (см. п. п.6.2.1 Просмотр списка заявок на ППП).

Редактирование заполненной заявки на ППП осуществляется аналогично описанному в п. п.6.2.2 Создание новой заявки на ППП.

Внимание! Редактирование заявки возможно до 12:00 за двое суток до даты, на которую она оформлена.

6.2.4  Копирование заявки на ППП

Для копирования документа (заявки на ППП) щелкните в соответствующей ему строке по ссылке копировать в последнем столбце рабочей таблицы (см. п. п.6.2.1 Просмотр списка заявок на ППП).

6.2.5  Утверждение заявки на ППП

Внимание! Утверждение заявки на ППП доступно до 12:00 за двое суток до даты, на которую она оформлена.

Для утверждения ранее сохраненной заявки на ППП перейдите к ее просмотру с помощью ссылки просмотр (в соответствующей строке списка «Потребление план»). Нажмите на кнопку «Утвердить». Далее нажмите на кнопку «ОК» в открывшемся диалоговом окне следующего вида:

.

6.3  Операции с формой ведомости фактического потребления ЭЭ «ПРОМ10»

6.3.1  Просмотр списка ведомостей фактического потребления ЭЭ «ПРОМ10»

6.3.1.1  Закладка списка «Ведомости»

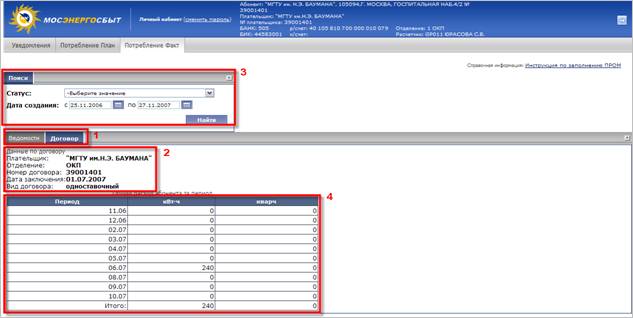

Для просмотра информации по ведомостям фактического потребления ЭЭ «ПРОМ10» (см. Рис. 17) щелкните по закладке Потребление Факт на панели закладок в верхней части рабочей области окна Системы (1).

Информация по списку ведомостей фактического потребления ЭЭ «ПРОМ10» в разрезе абонентов плательщика доступна для просмотра по двум закладкам - Закладка списка «Ведомости» и Закладка списка «Договор».

Для отображения информации по ведомостям фактического потребления ЭЭ «ПРОМ10» щелкните по закладке «Ведомости» на панели закладок (2) в верхней части области просмотра. На открывшейся странице отображается список ведомостей фактического потребления ЭЭ «ПРОМ10».

Список отсортирован по дате поступления последнего уведомления и содержит следующие поля:

-  Дата создания документа;

-  Статус документа в Системе («Создан» / «Утвержден Абонентом» / «Утвержден Плательщиком» / «Утвержден сотрудником МЭС» / «Отклонен сотрудником МЭС»);

-  Наименование документа;

-  Поле со значками / ссылками – «Посмотреть запись» (3), служащими для обеспечения возможности просмотра рабочих форм ПРОМ10.

Документы со статусом «Создан» в списке выделяются зеленым цветом шрифта, со статусом «Отклонен сотрудником МЭС» - красным цветом шрифта.

Чтобы отсортировать список по какому-либо из его полей, щелкните по полю столбца в таблице для осуществления сортировки записей по возрастанию, при повторном щелчке будет произведена сортировка по убыванию.

Для перемещения по страницам списка используйте строку навигации (см. п. п. 4.2 «Осуществление навигации в Системе»).

Для осуществления поиска документов используйте фильтр поиска (4) (см. п. п. 4.4 Осуществление поиска в Системе). Результаты поиска по запросу будут отображены в виде аналогичной таблицы с такой же структурой и полями.

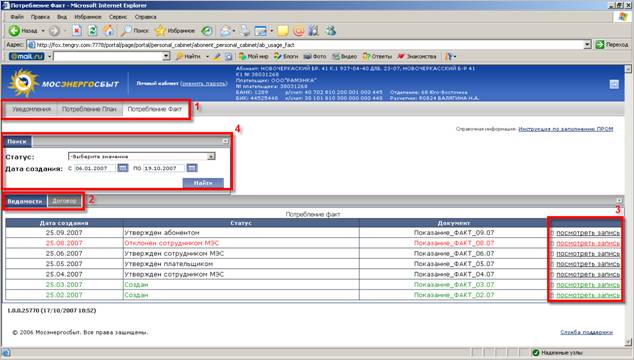

Рис. 17 - Список ведомостей ЭЭ «ПРОМ10». Закладка «Потребление Факт». Закладка «Ведомости»

6.3.1.2  Закладка списка «Договор»

Для отображения информации по просматриваемому договору оказания услуг электроснабжения (см. Рис. 18) щелкните по закладке «Договор» на панели закладок (1) в верхней части области просмотра.

В верхней части формы под закладкой «Договор» указаны следующие данные по договору (2):

-  имя плательщика в Системе;

-  отделение ОКП;

-  номер договора;

-  дата заключения;

-  вид договора.

В таблице ниже отображается информация по общему расходу абонента по договору за период (4). Список отсортирован по отчетным календарным периодам (месяцам) по убыванию и содержит следующие поля:

-  Период (даты приведены в формате «мм/гг»);

-  кВт*ч (расход по активным счетчикам);

-  кварч (расход по реактивным счетчикам).

Для осуществления поиска документов используйте фильтр поиска (3) (см. п. п. 4.4 «Осуществление поиска в Системе»). Результаты поиска по запросу будут отображены в виде аналогичной таблицы с такой же структурой и полями.

Рис. 18 - Просмотр информации по договору оказания услуг электроснабжения

6.3.2  Просмотр и заполнение формы ведомости фактического потребления ЭЭ «ПРОМ10»

Для осуществления возможности просмотра документа (ведомости фактического потребления ЭЭ «ПРОМ10») щелкните в соответствующей ей строке по пиктограмме / ссылке в последнем столбце рабочей таблицы списка ведомостей «ПРОМ10» (см. п. п.6.3.1 Просмотр списка ведомостей фактического потребления ЭЭ «ПРОМ10»).

Ведомость фактического потребления ЭЭ «ПРОМ10» представляет собой отчет абонента о фактическом потреблении электроэнергии (см. ПРИЛОЖЕНИЕ 2. ОПИСАНИЕ ФОРМЫ «ПРОМ10).

Форма ведомости фактического потребления ЭЭ «ПРОМ10» предназначена для занесения Абонентом - Пользователем Системы информации по показаниям своего прибора учета электроэнергии, утверждения им сохраненной формы ведомости, хранения ведомости в Системе и дальнейшего контроля и утверждения / отклонения заполненной абонентом ведомости ответственным сотрудником МЭС.

Открытая форма ведомости фактического потребления ЭЭ «ПРОМ10» отображает таблицу документа – отчета абонента о фактическом потреблении электроэнергии (см. Рис. 19).

Информация, представленная в таблице отчета, разделена на данные активных и реактивных приборов учета абонента по двум закладкам Активные счетчики и Реактивные счетчики (1).

Для заполнения формы фактического потребления ЭЭ «ПРОМ10» щелчком мыши поочередно поместите курсор в каждое поле ввода фактических показаний столбца «Текущие показания» (2) рабочей таблицы формы и произведите заполнение данных полей соответствующими фактическими значениями показаний приборов учета потребления электроэнергии в соответствии со списками «Номер абонента» и «Номер счетчика» в столбцах справа.

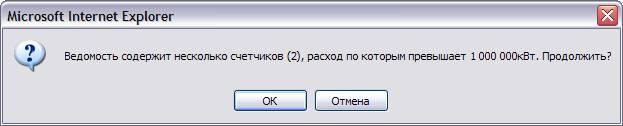

Примечание 1: Если расход по счетчику (основному и замененному) превышает 1 000 000 кВт, то выдается предупреждающее сообщение следующего вида:

Примечание 2: При переходе показаний счетчика через ноль, эти показания будут выделены синим цветом.

После ввода показаний приборов учета абонента в форму ввода показаний «ПРОМ10» выполняется предварительный расчет суммарных показаний потребления ЭЭ. Перерасчет суммы выполняется после перехода к вводу показаний по следующему счетчику.

Для того чтобы завершить операции с формой ведомости фактического потребления ЭЭ «ПРОМ10» используйте поле функций (3).

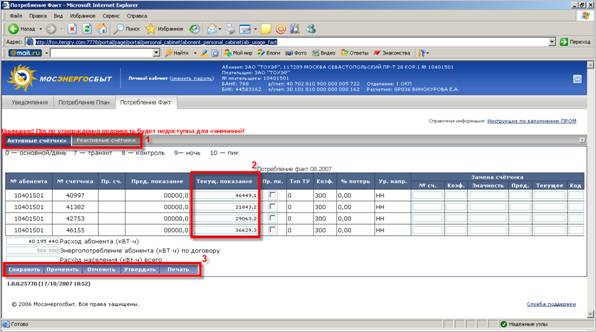

Рис. 19 - Форма ведомости фактического потребления ЭЭ «ПРОМ10»

Для того чтобы применить произведенные в Системе изменения и продолжить редактирование документа нажмите на кнопку «Применить», для того чтобы сохранить ведомость в Системе, нажмите на кнопку «Сохранить», для того чтобы отменить произведенные изменения ведомости нажмите на кнопку «Отменить», для того чтобы утвердить и отправить ведомость на просмотр ответственному сотруднику МЭС - нажмите на кнопку «Утвердить» в области функций формы просмотра ведомости фактического потребления ЭЭ «ПРОМ10» (см. Рис. 20).

При этом в соответствии с порядком обработки данных (см. 2.2), ведомости фактического потребления ЭЭ «ПРОМ10», имеющие статус «Создан» и «Отклонен сотрудником МЭС» доступны Пользователю - Абоненту для просмотра, сохранения и утверждения.

Соответственно, ведомости фактического потребления ЭЭ «ПРОМ10», имеющие статус «Утвержден абонентом» и «Утвержден Сотрудником МЭС» доступны Пользователю - Абоненту только для просмотра.

Рис. 20 - Область функций формы просмотра ведомости фактического потребления ЭЭ «ПРОМ10»

Если ведомость заполнена корректно будет отображено диалоговое окно (см. Рис. 21). Нажмите на кнопку «ОК» для того, чтобы утвердить заполненную ведомость и отправить ее на согласование и контроль расчетчику - ответственному сотруднику МЭС или нажмите на кнопку «Отмена» для отмены операции.

Рис. 21 - Диалоговое окно утверждения ведомости

В случае если в ведомость внесены не все текущие показания приборов учета будет отображено информационное окно (см. Рис. 22). Нажмите на кнопку «ОК» и завершите заполнение ведомости.

Рис. 22 - Информационное окно 1. Не заполнены показания

В случае показания по одному или нескольким приборам учета превышают допустимый расход (1 000 000 кВт) будет отображено информационное окно (см. Рис. 23). Если все данные введены корректно, то нажмите на кнопку «ОК», в противном случае нажмите на кнопку «Отмена» и внесите корректные данные в соответствующие поля.

Рис. 23 - Информационное окно 2. Превышен допустимый расход

6.3.3  Заполнение раздела «Замена счетчика»

В случае замены счетчика, в соответствующей ему строке таблицы щелчком мыши отметьте «галочкой» поле «чек-бокс» в столбце «Пр. лк.» (признак ликвидации) основной таблицы формы «ПРОМ10» (см. п. п. 6.3.2 «Просмотр и заполнение формы ведомости фактического потребления ЭЭ «ПРОМ10») (см. Рис. 24).

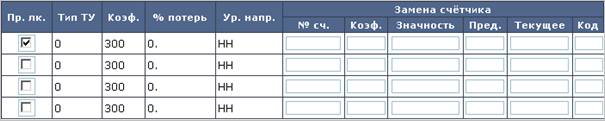

Рис. 24 - Раздел «Замена счетчика»

После чего в том же окне будет открыта форма «Замена счетчика» (см. Рис. 25).

На странице в виде списка отображается справочник счетчиков Системы. Список содержит следующие поля:

-  Код;

-  Наименование модели счетчика;

-  Фазность;

-  Тип изм. эн.;

-  Класс точности;

-  Вольтаж;

-  Ампераж;

-  Тарифность;

-  Значность;

-  Завод изготовитель;

-  Поле со значками – «Использовать счетчик» (3), служащими для обеспечения возможность выбора счетчика из текущего списка.

Чтобы отсортировать список по какому-либо из его полей, щелкните по заголовку соответствующего столбца для осуществления сортировки записей по возрастанию, при повторном щелчке будет произведена сортировка по убыванию.

Для перемещения по страницам списка используйте строку навигации (1) (см. п. п. 4.2 «Осуществление навигации в Системе»).

Для осуществления поиска счетчиков используйте фильтр поиска (2) (см. п. п. 4.4 «Осуществление поиска в Системе»). Результаты поиска по запросу будут отображены в виде аналогичной таблицы с такой же структурой и полями.

Для того чтобы произвести замену выбранного счетчика щелкните в соответствующей строке записи договора по пиктограмме (ссылке) в последнем столбце рабочей таблицы справочника счетчиков Системы (3).

Для отмены просмотра и возврата к просмотру / заполнению формы ведомости фактического потребления ЭЭ «ПРОМ10» нажмите на кнопку «Назад» (4) расположенную в нижней части рабочей формы.

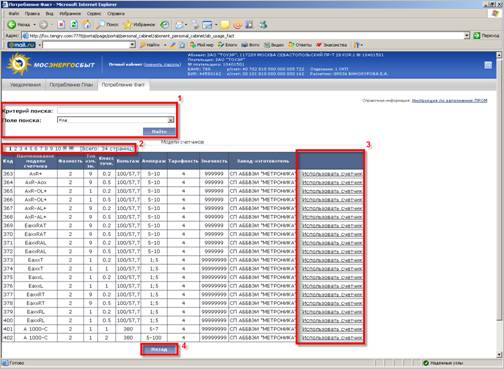

Рис. 25 - Справочник счетчиков Системы

В случае произведенной замены в разделе «Замена счетчика» формы ведомости фактического потребления ЭЭ «ПРОМ10» (см. п. п. 6.3.2 «Просмотр и заполнение формы ведомости фактического потребления ЭЭ «ПРОМ10») заполните соответствующие поля показаний приборов учета «Пред.» и «Текущее» для нового счетчика.

6.3.4  Просмотр печатной формы ведомости фактического потребления ЭЭ «ПРОМ10»

После заполнения табличной формы ведомости необходимой информацией, для просмотра печатной формы ведомости нажмите на кнопку в области функций формы просмотра ведомости фактического потребления ЭЭ «ПРОМ10» (см. п. п.6.3.2, Рис. 20).

После чего печатная форма ведомости фактического потребления ЭЭ «ПРОМ10» будет доступна для просмотра в новом окне (см. Рис. 26).

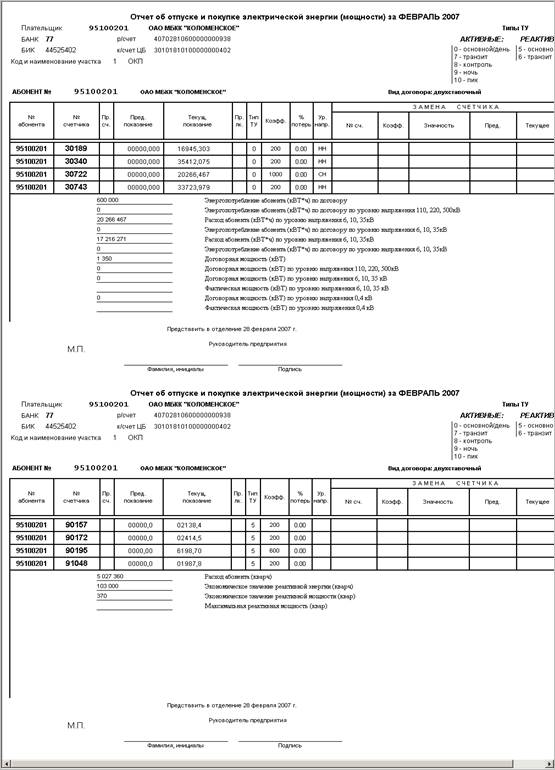

Рис. 26 - Просмотр печатной формы ведомости фактического потребления ЭЭ «ПРОМ10»

6.4  Завершение сеанса работы в Системе

По окончании работы щелкните по кнопке выхода из Подсистемы в правом верхнем углу рабочего окна (см. Рис. 27).

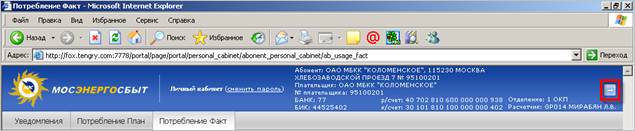

Рис. 27 - Выход из Системы

После этого должно отобразиться окно оповещения о завершении сеанса Пользователя в Системе (см. Рис. 28). При успешном завершении сеанса рядом с завершенным приложением будет отображен символ «галочка». Если будут отображаться незагруженные изображения, для завершения выхода закройте все открытые окна Вашего Интернет-браузера.

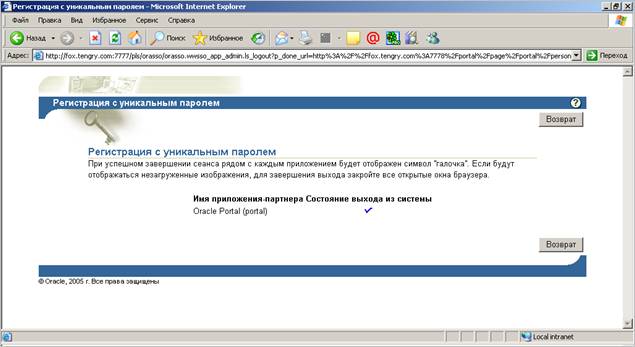

Рис. 28 - Успешное завершение сеанса Пользователя в Системе

7  ПРИЛОЖЕНИЕ 1. ОПИСАНИЕ ФОРМЫ ЗАЯВКИ НА ППП

Форма заявки на ППП представляет собой почасовой план потребления электроэнергии на сутки (см. Рис. 29).

Форма заявки на ППП предназначена для осуществления возможности отображения Пользователю - Абоненту и занесения им показаний по планируемому потреблению ЭЭ на предстоящий отчетный период с разбивкой по дням и часам.

Имя документа (созданной заявки на ППП) отображается в верхней правой части формы.

Имя документа при создании заявки на ППП Системой (автоматически) формируется следующим образом:

<Показание_ПЛАН_dd. MM. YYYY > , где:

-  dd – дни;

-  MM – месяцы;

-  yy – год.

В левой части формы расположен календарь на отчетный (текущий и следующий календарный) год. Календарь представлен с разбивкой по кварталам, месяцам, неделям и дням недели / числам отчетного календарного года.

В правой части формы расположена таблица для занесения данных по планируемому потреблению электроэнергии на отчетную дату. Таблица содержит два столбца под заголовками «Час» и «Заявка на ППП кВтч». В левом столбце таблицы отображен список часов календарных суток с шагом в 1 час ,, в правом столбце расположена форма ввода почасовых показаний планируемого потребления ЭЭ.

Рис. 29 - Шаблон формы заявки на плановое почасовое потребление ЭЭ

8  ПРИЛОЖЕНИЕ 2. ОПИСАНИЕ ФОРМЫ «ПРОМ10»

Форма ведомости фактического потребления ЭЭ «ПРОМ10» представляет собой таблицу документа – отчета о фактическом потреблении электроэнергии (см. Рис. 30).

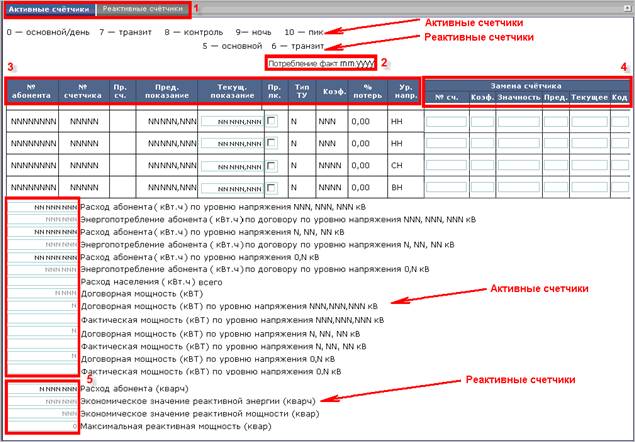

Рис. 30 - Шаблон формы фактического потребления электроэнергии «ПРОМ10»

Информация, представленная в таблице отчета, разделена на данные активных и реактивных приборов учета абонента по двум закладкам Активные счетчики и Реактивные счетчики (1) над заголовком таблицы.

Имя документа (2) (ведомости фактического потребления электроэнергии «ПРОМ10») отображается в верхней части формы, над шапкой таблицы ведомости.

Имя документа при формировании новой ведомости фактического потребления электроэнергии «ПРОМ10» автоматически формируется Системой следующим образом:

<Показание_ФАКТ_MM. yyyy > , где:

-  MM – месяц;

-  yyyy – год.

Ведомость, доступная абоненту для занесения данных - результатов измерений приборов учета абонента, отображается как таблица с информацией по показаниям ПУ абонента. Форма таблицы состоит из двух логически связанных частей.

В левой части таблицы (3) по столбцам отображается информация:

-  номер абонента;

-  номер счетчика;

-  признак счетчика;

-  предыдущие показания счетчика;

-  текущие показания счетчика;

-  признак ликвидации;

-  тип ТУ;

-  расчетный коэффициент;

-  процент потерь;

-  уровень напряжения.

В правой части таблицы (4) по столбцам отображается информация, связанная с заменой счетчика:

-  номер счетчика;

-  расчетный коэффициент;

-  значность (разрядность) счетчика;

-  предыдущие показания счетчика;

-  текущие показания счетчика;

-  код счетчика.

В нижней части формы (подвале) под таблицей (5) отображается информация по расходам и энергопотреблению абонента (в кВТ*ч). При этом в подвале формы ведомости фактического потребления электроэнергии «ПРОМ10» отображаются все величины по договору по уровням напряжения и мощности.

Информация, отображаемая в подвале ведомости для одноставочных договоров:

-  Для активных счетчиков:

-  расход абонента;

-  энергопотребление абонента по договору;

-  расход абонента по уровню напряжения (кВТ*ч);

-  энергопотребление абонента по договору по уровню напряжения (кВТ*ч);

-  Для реактивных счетчиков:

-  расход абонента (кварч);

-  экономическое значение реактивной энергии (кварч).

Информация по расходам и энергопотреблению абонента, дополнительно отображаемая в подвале ведомости для двухставочных договоров:

-  Для активных счетчиков:

-  Договорная мощность (кВТ);

-  Фактическая мощность (кВТ) по уровню напряжения;

-  Для реактивных счетчиков:

-  Экономическое значение реактивной мощности (квар);

-  Максимальная реактивная мощность (квар).
