Система электромагнитных величин с визуализацией их закономерных связей

Система ЭЛЕКТРОМАГНИТНЫХ величин

с визуализацией их закономерных СВЯЗЕЙ

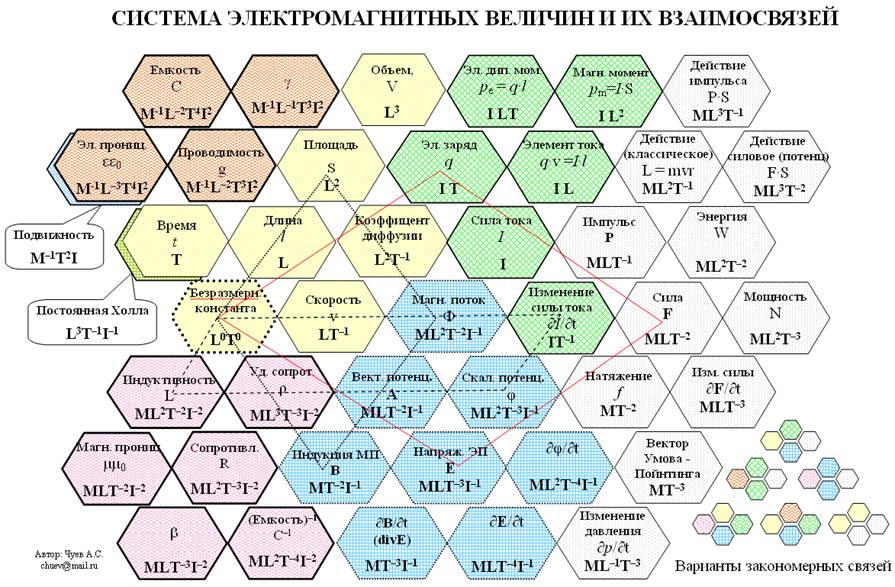

Система электромагнитных величин представляет собой основную и большую часть многоуровневой размерностной системы, включающей в себя множество физических величин (ФВ) - элементов системы. Все величины представлены в размерностях СИ. В пределах каждого системного уровня, обозначенного своим выделенным цветом, все ФВ имеют упорядоченные LT - размерностные связи.

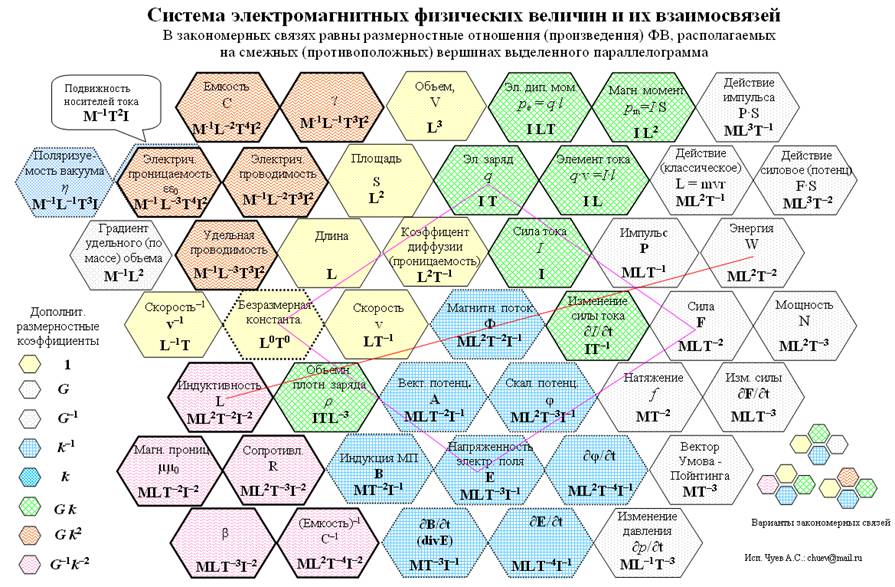

Закономерные связи ФВ обнаруживаются в системе по правилу выделенного параллелограмма или выделенной линии (когда параллелограмм смотрится как бы сбоку). В системных связях, иллюстрирующих ту или иную природную закономерность, имеет место равенство произведений размерностей ФВ, расположенных на противоположных вершинах выделенного параллелограмма или, по иному, равны размерностные отношения ФВ, расположенных на смежных вершинах выделенного параллелограмма. При этой операции дополнительные размерностные коэффициенты, характеризующие ФВ отдельных системных уровней, взаимно уничтожаются.

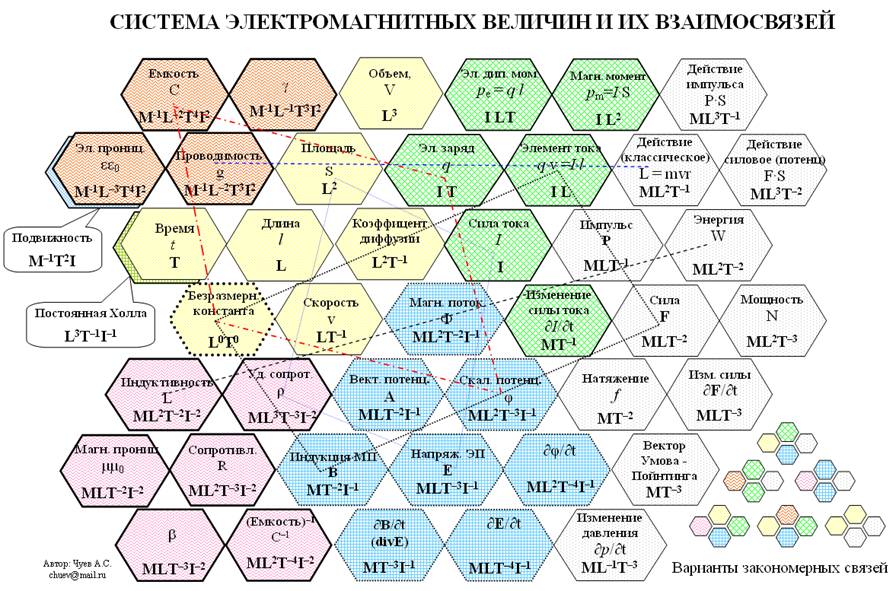

Поскольку возможных закономерностей в системе множество, то приведены несколько рисунков с изображением различных закономерностей. Каждое изображение может использоваться в качестве отдельного учебного пособия, другие закономерные взаимосвязи ФВ легко обнаруживаемы по указанному правилу. Имеется электронный вариант системы и более подробные пояснения на сайте автора системы: www. chuev. *****
