Государственный стандарт Союза ССР ГОСТ 8281-80 (СТ СЭВ 106-86)
"Швеллеры стальные гнутые неравнополочные. Сортамент"
(утв. постановлением Госстандарта СССР от 12 марта 1980 г. N 1134)
(с изменениями от 29 июля 1985 г., 27 октября 1987 г.)
Roll-formed steel unegual channels.
Dimensions
Срок введения с 1 января 1981 г.
Взамен ГОСТ 8281-69
1. Настоящий стандарт распространяется на стальные гнутые неравнополочные швеллеры, изготовляемые на профилегибочных станах из горячекатаной рулонной углеродистой обыкновенного качества, углеродистой качественной конструкционной и низколегированной стали.
Показатели технического уровня, установленные настоящим стандартом, предусмотрены для высшей и первой категорий качества.
Стандарт полностью соответствует СТ СЭВ 106-86.
2. По точности прокатки швеллеры изготовляют:
высокой точности - А;
повышенной точности - Б;
обычной точности - В.
Требования высокой и повышенной точности профилирования соответствуют высшей категории качества.
3. Поперечное сечение швеллеров должно соответствовать указанному на чертеже.

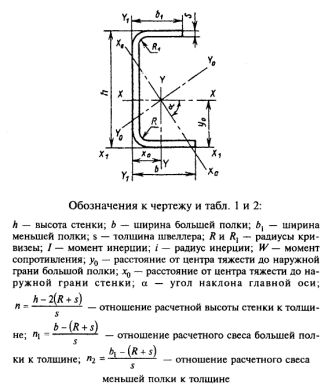

"Поперечное сечение швеллеров"
Обозначения к чертежу и табл. 1 и 2:
h - высота стенки; b - ширина большей полки; b_1 - ширина меньшей полки; s - толщина швеллера; R и R_1 - радиусы кривизны; I - момент инерции; i - радиус инерции; W - момент сопротивления; у_0 - расстояние от центра тяжести до наружной грани большой полки; х_0 - расстояние от центра тяжести до наружной грани стенки; альфа - угол наклона главной оси; n = [(h-2(R+s)]/s - отношение расчетной высоты стенки к толщине; n_1 = [b-(R+s)]/s отношение расчетного свеса большей полки к толщине; n_2 = [b_1-(R+s)]/s - отношение расчетного свеса меньшей полки к толщине
4. Размеры швеллеров, площадь поперечного сечения, справочные значения величин для осей и масса 1 м швеллера должны соответствовать:
для швеллеров из углеродистой кипящей и полуспокойной стали с временным сопротивлением разрыву не более 460 Н/мм2 (47 кгс/мм2) - указанным в табл.1;
для швеллеров из углеродистой спокойной и низколегированной стали с временным сопротивлением разрыву более 460 Н/мм2 (47 кгс/мм2) - указанным в табл.2.
Таблица 1
------T-------T-------T-------T------T-------TTTT--
¦ h ¦ b ¦ b_1 ¦ s ¦R, не ¦ n ¦ n_1 ¦ n_2 ¦Площадь ¦ Справочные значения величин для ¦
¦ ¦ ¦ ¦ ¦более ¦ ¦ ¦ ¦попереч-¦ осей ¦
¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ного +---T+
¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦сечения ¦ x-x ¦ y-y ¦
+-----+-------+-------+-------+------+ ¦ ¦ ¦ F, см2 +TT-------++
¦ ¦ ¦ ¦ ¦ ¦I_x, см4¦W_x, см3¦i_x см ¦ I_y, ¦
¦ мм ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ см4 ¦
+-----T-------T-------T-------T------+-------++++++-------++
¦ ¦ 22 ¦ 12 ¦ 3 ¦ 5 ¦ 5,3 ¦ 4,63 ¦ 1,3 ¦ 1,63 ¦ 2,07 ¦ 1,11 ¦ 1,13 ¦ 0,58 ¦
¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦
¦ ¦ 32* ¦ 20 ¦ 2 ¦ 3 ¦ 11,0 ¦ 13,5 ¦ 7,5 ¦ 1,53 ¦ 2,45 ¦ 1,34 ¦ 1,27 ¦ 1,30 ¦
¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦
¦ 32 ¦ 40* ¦ 15 ¦ 3 ¦ 5 ¦ 5,3 ¦ 7,3 ¦ 2,3 ¦ 2,26 ¦ 2,99 ¦ 1,44 ¦ 1,15 ¦ 3,18 ¦
¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦
¦ ¦ 50 ¦ 20 ¦ 4 ¦ 6 ¦ 3,0 ¦ 10,0 ¦ 2,5 ¦ 3,49 ¦ 4,53 ¦ 2,17 ¦ 1,14 ¦ 7,54 ¦
+-----+-------+-------+-------+------+-------++++++-------++
¦ 35 ¦ 35 ¦ 26 ¦ 2,5 ¦ 4 ¦ 8,8 ¦ 15,4 ¦ 7,8 ¦ 2,16 ¦ 4,20 ¦ 2,19 ¦ 1,39 ¦ 2,24 ¦
+-----+-------+-------+-------+------+-------++++++-------++
¦ 37 ¦ 60 ¦ 32 ¦ 3 ¦ 5 ¦ 7,0 ¦ 17,3 ¦ 8,0 ¦ 3,52 ¦ 7,61 ¦ 3,38 ¦ 1,47 ¦ 10,72 ¦
+-----+-------+-------+-------+------+-------++++++-------++
¦ ¦ 32* ¦ 20 ¦ 2 ¦ 3 ¦ 15,0 ¦ 13,5 ¦ 7,5 ¦ 1,69 ¦ 4,15 ¦ 1,83 ¦ 1,57 ¦ 1,41 ¦
¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦
¦ 40 ¦ 40* ¦ 20 ¦ 2 ¦ 3 ¦ 15,0 ¦ 17,5 ¦ 7,5 ¦ 1,85 ¦ 4,53 ¦ 1,88 ¦ 1,56 ¦ 2,49 ¦
¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦
¦ ¦ 50* ¦ 32 ¦ 3 ¦ 5 ¦ 8,0 ¦ 14,0 ¦ 8,0 ¦ 3,31 ¦ 8,47 ¦ 3,68 ¦ 1,60 ¦ 6,90 ¦
+-----+-------+-------+-------+------+-------++++++-------++
¦ 43 ¦ 106 ¦ 32 ¦ 3 ¦ 5 ¦ 9,3 ¦ 32,6 ¦ 8,0 ¦ 5,08 ¦ 13,23 ¦ 4,38 ¦ 1,61 ¦ 54,70 ¦
+-----+-------+-------+-------+------+-------++++++-------++
¦ 45 ¦ 25 ¦ 15 ¦ 3 ¦ 5 ¦ 9,7 ¦ 5,7 ¦ 2,3 ¦ 2,20 ¦ 5,78 ¦ 2,28 ¦ 1,62 ¦ 1,00 ¦
+-----+-------+-------+-------+------+-------++++++-------++
¦ ¦ 40 ¦ 12 ¦ 2,5 ¦ 4 ¦ 14,8 ¦ 13,3 ¦ 2,2 ¦ 2,31 ¦ 7,36 ¦ 2,29 ¦ 1,78 ¦ 3,18 ¦
¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦
¦ ¦ 40* ¦ 20 ¦ 2 ¦ 3 ¦ 20,0 ¦ 17,5 ¦ 7,5 ¦ 2,05 ¦ 7,67 ¦ 2,58 ¦ 1,93 ¦ 2,68 ¦
¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦
¦ ¦ 48 ¦ 15 ¦ 3 ¦ 5,0 ¦ 11,3 ¦ 13,3 ¦ 2,3 ¦ 3,04 ¦ 9,78 ¦ 3,00 ¦ 1,79 ¦ 5,87 ¦
¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦
¦ ¦ 50* ¦ 15 ¦ 3 ¦ 5 ¦ 11,3 ¦ 14,0 ¦ 2,3 ¦ 3,10 ¦ 9,93 ¦ 3,01 ¦ 1,79 ¦ 6,98 ¦
¦ 50 ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦
¦ ¦ 50* ¦ 25 ¦ 2 ¦ 3 ¦ 19,0 ¦ 21,0 ¦ 9,5 ¦ 2,35 ¦ 9,23 ¦ 3,07 ¦ 1,98 ¦ 4,99 ¦
¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦
¦ ¦ 50* ¦ 25 ¦ 3 ¦ 5 ¦ 11,3 ¦ 14,0 ¦ 5,6 ¦ 3,40 ¦ 12,64 ¦ 4,19 ¦ 1,93 ¦ 7,11 ¦
¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦
¦ ¦ 50 ¦ 25 ¦ 4 ¦ 6 ¦ 7,5 ¦ 10,0 ¦ 3,7 ¦ 4,41 ¦ 5,54 ¦ 5,14 ¦ 1,88 ¦ 9,04 ¦
¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦
¦ ¦ 55 ¦ 30 ¦ 2 ¦ 3 ¦ 20,0 ¦ 25,0 ¦ 12,5 ¦ 2,55 ¦ 10,44 ¦ 3,51 ¦ 2,02 ¦ 6,59 ¦
¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦
¦ ¦ 60 ¦ 32 ¦ 3 ¦ 5 ¦ 11,3 ¦ 17,3 ¦ 8,0 ¦ 3,91 ¦ 15,38 ¦ 5,12 ¦ 1,98 ¦ 11,93 ¦
¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦
¦ ¦ 60* ¦ 32 ¦ 4 ¦ 6 ¦ 7,5 ¦ 12,5 ¦ 5,5 ¦ 5,09 ¦ 19,04 ¦ 6,33 ¦ 1,93 ¦ 15,26 ¦
¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦
¦ ¦ 92 ¦ 60 ¦ 3 ¦ 5 ¦ 11,3 ¦ 28,6 ¦ 17,3 ¦ 5,71 ¦ 25,44 ¦ 8,79 ¦ 2,11 ¦ 40,96 ¦
+-----+-------+-------+-------+------+-------++++++-------++
¦ ¦ 40* ¦ 20 ¦ 2 ¦ 3 ¦ 25,0 ¦ 17,5 ¦ 7,5 ¦ 2,25 ¦ 11,82 ¦ 3,36 ¦ 2,29 ¦ 2,84 ¦
¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦
¦ 60 ¦ 50* ¦ 25 ¦ 3 ¦ 5 ¦ 14,6 ¦ 14,0 ¦ 5,6 ¦ 3,70 ¦ 19,52 ¦ 5,46 ¦ 2,30 ¦ 7,56 ¦
¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦
¦ ¦ 60* ¦ 32 ¦ 3 ¦ 5 ¦ 14,6 ¦ 17,3 ¦ 8,0 ¦ 4,21 ¦ 23,54 ¦ 6,60 ¦ 2,36 ¦ 12,71 ¦
+-----+-------+-------+-------+------+-------++++++-------++
¦ ¦ 55 ¦ 20 ¦ 2,5 ¦ 4 ¦ 20,8 ¦ 19,4 ¦ 5,4 ¦ 3,26 ¦ 19,36 ¦ 4,74 ¦ 2,44 ¦ 8,35 ¦
¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦
¦ 65 ¦ 65 ¦ 40 ¦ 4 ¦ 6 ¦ 11,25 ¦ 13,75 ¦ 7,5 ¦ 6,21 ¦ 41,00 ¦ 10,96 ¦ 2,57 ¦ 21,72 ¦
+-----+-------+-------+-------+------+-------++++++-------++
¦ 67 ¦ 65 ¦ 35 ¦ 3 ¦ 5 ¦ 17,0 ¦ 19,0 ¦ 9,0 ¦ 4,66 ¦ 32,80 ¦ 8,27 ¦ 2,65 ¦ 16,51 ¦
+-----+-------+-------+-------+------+-------++++++-------++
¦ 70 ¦ 80 ¦ 50 ¦ 4 ¦ 6 ¦ 12,5 ¦ 17,5 ¦ 10,0 ¦ 7,41 ¦ 59,26 ¦ 14,69 ¦ 2,83 ¦ 39,94 ¦
+-----+-------+-------+-------+------+-------++++++-------++
¦ ¦ 50* ¦ 25 ¦ 3 ¦ 5 ¦ 21,3 ¦ 14,0 ¦ 5,6 ¦ 4,30 ¦ 38,93 ¦ 8,33 ¦ 3,01 ¦ 8,29 ¦
