Приложение 5

КЛЮЧЕВЫЕ ПОКАЗАТЕЛИ ЭФФЕКТИВНОСТИ УСТАНОВКИ И АКТИВАЦИИ УСОВЕРШЕНСТВОВАНИЙ ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ

Содержание

1 Тестовая загрузка Усовершенствования Программного обеспечения. 3

2 Возможные изменения статистических счетчиков. 3

3 Методика сбора статистики. 3

4 Методика анализа и интерпретации КПЭ.. 4

5 Критерии принятия решения о работоспособности Программного обеспечения на основе КПЭ.. 4

6 Расчет СКО.. 5

7 Дополнения. 7

1  Тестовая загрузка Усовершенствования Программного обеспечения

Перед проведением работ по Установке и Активации Усовершенствований Программного обеспечения на подсистемах BSS GERAN и UTRAN, CS и PS Core на сети Заказчика, будет проведена тестовая загрузка Усовершенствования на пилотной зоне. В качестве пилотной зоны по усмотрению Заказчика будут выбраны участки существующей сети WCDMA и GSM, состоящие из 3 BSC или 3 RNC, 1 MSC-S/MGW/HLR или 1 SGSN/GGSN соответственно. Перед началом проведения работ Заказчик информирует Подрядчика о выбранных пилотных зонах сети для проведения тестовой загрузки Усовершенствования Программного обеспечения.

2  Возможные изменения статистических счетчиков

В связи с возможными изменениями, добавлениями, и исключениями статистических счетчиков в Усовершенствованиях (новых Версиях) ПО, методология расчета КПЭ (формулы) подлежат уточнению и согласованию между Заказчиком и Подрядчиком в соответствующем Запросе перед Установкой Усовершенствований.

3  Методика сбора статистики

Для оценки текущей производительности подсистем GERAN/UTRAN и CS и PS Core, перед проведением работ по загрузке Усовершенствования Программного обеспечения, Заказчик осуществляет сбор статистики на пилотном участке сети в течение 5 (пяти) рабочих дней, в соответствии с согласованными списками КПЭ, представленными в Дополнениях 1-4. После загрузки Усовершенствования Программного обеспечения Заказчик также осуществляет сбор статистики за 5 (пять) рабочих дней.

НЕ нашли? Не то? Что вы ищете?

Дни с аномально высоким или низким трафиком исключаются из анализа, вместо таких дней используется ближайшие доступные рабочие дни.

По результатам проведения тестовой загрузки и принятия решения о работоспособности Усовершенствования Программного обеспечения на пилотном участке сети, осуществляется загрузка Усовершенствования Программного обеспечения на сети Заказчика в регионах России в соответствии и предложенным тайм-планом.

Заказчик предоставляет Подрядчику список КПЭ и их значения, полученные до и после загрузки Усовершенствования Программного обеспечения. Подрядчик осуществляет сравнение значений, полученных КПЭ на основании методики, представленной в п.3 и п.5, и предоставляет Заказчику отчет для подготовки акта о работоспособности Программного обеспечения на основании критериев, представленных в п. 4 данной процедуры.

Заказчик гарантирует сохранение базы данных статистики, собранных за указанные периоды времени для возможности проверки корректности значении полученных КПЭ силами Подрядчика.

Заказчик гарантирует, что участок сети, на котором будет проведена загрузка Усовершенствования Программного обеспечения, будет «заморожен» на период проведения работ по смене Программного обеспечения (не более 10 рабочих дней на один RNC (BSC) или MSC/MGW/HLR (SGSN/GGSN) - 5 рабочих дней до и после смены версии Программного обеспечения). Это значит, что на этот период на данном участке сети будет введен мораторий на внедрения каких-либо изменений логических и физических параметров (характеристик) оборудования, которые могут повлиять на показатели эффективности работы сети (КПЭ).

4  Методика анализа и интерпретации КПЭ

После сбора статистики, производятся следующие действия:

1 – вычисляется среднее значение КПЭ за 5 (пять) рабочих дней до смены версии Программного обеспечения GERAN/UTRAN и/или CS/PS Core.

2 – вычисляется СКО (среднеквадратичное отклонение) для каждого из КПЭ за 5 (пять) рабочих дней, в течение которых осуществлялся сбор статистики, до смены версии Программного обеспечения BSS/UTRAN и/или CS/PS Core. Методика вычисления СКО представлена в пункте 5.

3 – вычисляется среднее значение КПЭ за 5 (пять) рабочих дней после смены версии Программного обеспечения BSS GERAN /UTRAN и/или CS/PS Core.

4 – сравниваются усредненные значения КПЭ за 5 (пять) рабочих дней до и после смены Программного обеспечения BSS GERAN /UTRAN и/или CS/PS Core.

Результаты данного расчета по каждому из КПЭ фиксируются в отчете.

5  Критерии принятия решения о работоспособности Программного обеспечения на основе КПЭ

Если по результатам сравнения КПЭ до и после смены версии Программного обеспечения ни один из КПЭ не ухудшился более чем на значение 1-го СКО, рассчитанного для конкретного КПЭ, то принимается решение о работоспособности версии Программного обеспечения. Решение фиксируется в соответствующем акте.

Если по результатам сравнения КПЭ произойдет ухудшение одного или нескольких КПЭ на значение более 1-го СКО из-за работ по смене версии Программного обеспечения BSS GERAN/UTRAN и/или CS/PS Core, то Заказчик открывает SR для устранения причин ухудшения КПЭ. В этом случае принимается решение о неполной работоспособности версии Программного обеспечения. Решение фиксируется в соответствующем акте. Подрядчик реализует комплекс мероприятий по устранению причин ухудшения КПЭ. Затем осуществляется повторный сбор статистики, расчет и сравнение КПЭ по той же методике для принятия решения о работоспособности версии Программного обеспечения. Время устранения неполной работоспособности версии Программного обеспечения на участке сети не может превышать 15 (пятнадцати) рабочих дней. При превышении указанного срока в акте фиксируется решение о неработоспособности версии Программного обеспечения и Подрядчиком реализуется комплекс мероприятий по возврату на предыдущую версию Программного обеспечения.

Для оценки качества работы сети (участка сети), где предполагается проведение работ по обновлению версии Программного обеспечения, определен перечень наиболее критичных КПЭ (Дополнение 1). Если по результатам сравнения КПЭ для данного участка сети произойдет ухудшение на значение более 2-х СКО одного из указанных КПЭ из-за работ по смене версии Программного обеспечения BSS GERAN/UTRAN, Подрядчик реализует комплекс мер по возврату на предыдущую версию Программного обеспечения. В этом случае принимается решение о не работоспособности версии Программного обеспечения. Решение фиксируются в соответствующем акте. Подрядчик осуществляет реализацию комплекса мероприятий по устранению причин, вызвавших ухудшение КПЭ при смене версии Программного обеспечения, а затем, в согласованные с Заказчиком сроки, повторно в полном объеме проводит мероприятия, определенные п. п. 2 и 4 данного Приложения.

6  Расчет СКО

Расчет СКО для BSC (RNC)

KPI_5_dav = MA_5_dav = среднее значение KPI за 5 рабочих дней

MA_BSC(RNC)_CurrentPO = среднее значение KPI за 5 рабочих дней для текущей версии Программного обеспечения

MA_BSC(RNC)_ FollowingPO = среднее значение KPI за 5 рабочих дней для Усовершенствования Программного обеспечения

KPI_1_dav =MA_1_dav = среднее значение KPI за 1 рабочий день

Текущие значение KPI BSC(RNC)_ FollowingPO в пределах СКО:

MA_BSC(RNC)_CurrentPO - D < MA_BSC(RNC)_ FollowingPO < MA_BSC(RNC)_Current + D

Расчет СКО для CS и PS Core

MA_CSCoreNode(PSCoreNode)_CurrentPO = среднее значение KPI за 5 рабочих дней для текущей версии Программного обеспечения

MA_ CSCoreNode(PSCoreNode)_ FollowingPO = среднее значение KPI за 5 рабочих дней для Усовершенствования Программного обеспечения

KPI_1_dav =MA_1_dav = среднее значение KPI за 1 рабочий день

Текущие значение KPI BSC(RNC)_ FollowingPO в пределах СКО:

MA_ CSCoreNode(PSCoreNode)_CurrentPO - D < MA_ CSCoreNode(PSCoreNode)_ FollowingPO < MA_ CSCoreNode(PSCoreNode)_Current + D

7  Дополнения

Дополнение 1

Список КПЭ для оценки производительности подсистемы BSS GERAN/UTRAN

UTRAN

1

CSSR_RRC

2

CSSR_Sp

3

CSSR_Data

4

CSSR_Video

5

CSSR_HSDPA

6

CSSR_PS99

7

Drop_RRC_Rate

8

Drop_Video_Rate

9

Drop_Sp_Rate

10

Drop_Data_Rate_PS99

11

HS Minutes per drop

12

Traff_Sp

13

Traff_Video

14

Traff_DL_Data_99

15

Traff_DL_Data_99_throughput

16

Traff_DL_Data_HSDPA

17

Traff_DL_Data_HSDPA_throughput

18

Soft_HO_Succ_Rate

19

HSDPA_CH_Succ_Rate

20

IRAT_HO_Speech_OUT

21

IRAT_HO_PS_OUT

22

Blok_Sp_Rate

23

Blok_Data_Rate

GERAN

1

CSSR

2

DROP_CALL_RATE

3

TCH_BLOCKING_RATE

4

TCH_TRAFFIC

5

HALF_RATE_USAGE

6

TCH_Traffic_HR_rate_excAMR

7

HANDOVER_SUCCESS_RATE

8

SDCCH_BLOCKING_RATE

9

TBF_Est_SuccRate_UL(DL)

10

TBF_Est_FailRateCong_UL(DL)

11

Tot_VolUm_Cell_UL(DL)

12

Tot_VolUserUm_Cell_UL(DL)

13

TBF_DROP_RATE

14

RetransRate_UL(DL)

15

UserData_Thr_TBF_Av_UL(DL)

16

PAGING_RATE

Дополнение 2

Формулы для расчета КПЭ для подсистемы BSS GERAN/UTRAN

1.  Расчет вероятности успешного установления соединения

(CSSR – Call Setup Success Rate) в сети 3G

По RRC:

* CSSR_RRC:

где

pmTotNoRrcConnectReqSucc - Total number of successful RRC Connection requests

pmTotNoRrcConnectReq - Total number of RRC Connection Requests

pmNoLoadSharingRrcConn - Number of Load Sharing diversions when establishing an RRC connection

По голосовому трафику / for voice traffic:

* CSSR_Sp:

где

pmTotNoRrcConnectReqCsSucc - Total number of Successful Conversational Call (originating and terminating) and Emergency Call RRC Connection attempt

pmTotNoRrcConnectReqCs - Total number of Conversational Call (originating and terminating) and

Emergency Call RRC Connection attempts

pmNoLoadSharingRrcConnCs - Number of Conversational (originating and terminating) Load Sharing RRC

Connection attempts.

pmNoRabEstablishSuccessSpeech - Number of successful RAB establishments (Speech) referred to the Best Cell in the Active Set.

pmNoRabEstablishAttemptSpeech - Number of RAB establishments attempts (Speech) referred to the Best Cell in the Active Set

pmNoDirRetryAtt - Number of attempted outgoing inter RAT handover to GSM due to capacity

reasons

По видеовызовам:

* CSSR_Video:

где

pmNoRabEstablishSuccessCs64 - Number of successful RAB establishments (CS 64) referred to the Best Cell

in the Active Set.

pmNoRabEstablishAttemptCs64 - Number of RAB establishments attempts (CS 64) referred to the Best Cell in the Active Set.

По передаче данных:

* CSSR_Data:

где

pmTotNoRrcConnectReqPsSucc - Total number of Successful ’Originating Interactive Call’, ’Terminating

Interactive Call’, ’Originating Background Call’, ’Terminating Background Call’, or ’Originating Subscribed Traffic Call’ RRC connection setups.

pmTotNoRrcConnectReqPs - Total number of ’Originating Interactive Call’, ’Terminating Interactive Call’,

’Originating Background Call’, ’Terminating Background Call’ or ’Originating

Subscribed Traffic Call’, RRC connection attempts.

pmNoLoadSharingRrcConnPs - Number of Packet (originating and terminating) Load Sharing RRC

Connection attempts.

pmNoRabEstablishSuccessPacketInteractive - Number of successful RAB establishments (PS Interactive) referred to the Best Cell in the Active Set if non-HS, or in the serving HS-DSCH cell if HS.

pmNoRabEstablishAttemptPacketInteractive - Number of RAB establishments attempts (PS Data, Interactive) referred to the Best Cell in the Active Set if Non-HS, or in the serving HS-DSCH cell if HS.

* CSSR_HSDPA:

где

pmNoRabEstablishSuccessPacketInteractiveHs - The number of successful RAB establishments for PS Interactive RAB mapped on HS-DSCH.

pmNoRabEstablishAttemptPacketInteractiveHs - The number of attempted RAB establishments for PS I nteractive RAB mapped on HS-DSCH.

* CSSR_PS99:

100*

где

pmNoRabEstSuccessPsIntNonHs - Number of successful RAB establishments for the PS Interactive RAB in a non-HS configuration (that is on DCH or FACH). Reported on the best cell in the active set.

pmNoRabEstAttemptPsIntNonHs - Number of RAB establishment attempts for the PS Interactive RAB in a non-HS configuration (that is on DCH or FACH). Reported on the best cell in the active set

pmNoOfNonHoReqDeniedHs - Number of Interactive RAB establishments on a (High Speed) HS configuration rejected by admission control

pmNoRabEstBlockTnPsIntHsBest Number of RAB establishment attempts for RAB-type PS Interactive for HS that are blocked due to TN congestion or TN failure, counted on the best cell.

2. Расчет процента обрывов соединений

(Drop Rate) в сети 3G

По RRC / for RRC:

Drop_RRC_Rate = 100* (pmNoCellDchDisconnectAbnorm + pmNoCellFachDisconnectAbnorm) / (pmNoCellDchDisconnectAbnorm+ pmNoCellDchDisconnectNormal + pmNoCellFachDisconnectAbnorm+ pmNoCellFachDisconnectNormal),

Где

pmNoCellFachDisconnectAbnorm - Number of abnormal disconnections from common channels (that is, CELL_FACH state);

pmNoCellFachDisconnectNormal - Number of normal disconnections from common channels (that is, CELL_FACH state);

pmNoCellDchDisconnectAbnorm - Number of abnormal disconnections from dedicated channels, including both DCH and E-DCH, for the best cell in the active set;

pmNoCellDchDisconnectNormal - Number of normal disconnections from dedicated channels, including both DCH and E-DCH, for the best cell in the active set.

По голосовому трафику:

pmNoSystemRabReleaseSpeech(UtranCell)

pmNoNormalRabReleaseSpeech(UtranCell) + pmNoSystemRabReleaseSpeech(UtranCell)


Drop_Sp_Rate = 100*

Где

pmNoNormalRabReleaseSpeech - Number of successful normal RAB releases (Speech) referred to the Best Cell in the Active Set;

pmNoSystemRabReleaseSpeech - Number of successful system RAB releases (Speech) referred to the Best Cell in the Active Set.

По видеовызовам:

pmNoSystemRabReleaseCS64(UtranCell)

pmNoNormalRabReleaseCS64(UtranCell) + pmNoSystemRabReleaseCS64(UtranCell)


Drop_Video_Rate = 100*

Где

pmNoNormalRabReleaseCS64 - Number of successful normal RAB releases (CS Conversational 64 kpbs [UDI]) referred to the Best Cell in the Active Set;

pmNoSystemRabReleaseCS64 - Number of successful system RAB releases (CS Conversational 64 kpbs [UDI]) referred to the Best Cell in the Active Set.

По передаче данных:

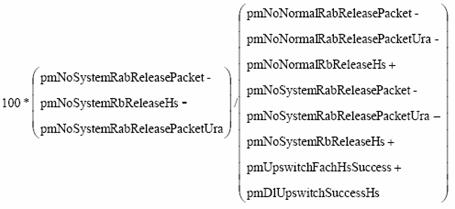

Drop_PS99_Rate =

где

pmNoSystemRabReleasePacket - Number of successful system RAB releases (PS Data) for the best cell in

the active set. When releasing a HS RAB, this counter is stepped for the Serving HS-DCH cell.

pmNoSystemRbReleaseHs - Number of successful system releases of packet RABs mapped on HS-DSCH

in the Serving HS-DSCH cell

pmNoSystemRabReleasePacketUra - Number of system RAB Release of Packet RAB while on URA_PCH

pmNoNormalRabReleasePacket - Number of successful normal RAB releases (PS Data) for the best cell in

the active set. When releasing a HS RAB, this counter is stepped for the Serving HS-DCH cell.

pmNoNormalRabReleasePacketUra - Number of normal RAB Release of Packet RAB while on URA_PCH.

pmNoNormalRbReleaseHs - Number of successful normal releases of packet RABs mapped on HS-DSCH

in the Serving HS-DSCH cell

pmUpswitchFachHsSuccess - Number of successful upswitches from FACH to any HS state

pmDlUpswitchSuccessHs Number of successful DL upswitches to any HS state.

MPD_PS_HS=(24*60/<pmNoSystemRbReleaseHs>) *(<pmSumBestPsHsAdchRabEstablish>/ <pmSamplesBestPsHsAdchRabEstablish (avg)>)

Где

pmNoSystemRbReleaseHs – Number of successful system releases of packet RABs mapped on HS - DSCH in the Serving HS-DSCH cell;

pmSumBestPsHsAdchRabEstablish - Number of established HS RAbs.

pmSamplesBestPsHsAdchRabEstablish - Number of total HS RAbs.

3. Расчет трафика (Traffic) в сети 3G

Показатели рассчитываются для ЧНН по ГОЛОСОВОМУ трафику _PBH и для среднесуточных значений (сумма за неделю/ (7*24)) _DAY

По голосовому трафику (в Эрл):

pmSumBestCs12Establish(UtranCell)

pmSamplesBestCs12Establish(UtranCell)


Traff_Sp = ,

Где

pmSumBestCs12Establish - Sum of all sample values recorded once every 5 seconds for «number of distinct CS speech users», referred to the best cell in the Active Set;

pmSamplesBestCs12Establish - Number of samples recorded once every 5 seconds within the ROP period for «number of distinct CS speech users», referred to the best cell in the Active Set.

По видеовызовам (в Эрл):

pmSumBestCs64RabEstablish(UtranCell)

pmSamplesBestCs64RabEstablish(UtranCell)


Traff_Video = ,

Где / where

pmSumBestCs64RabEstablish - Sum of all sample values recorded within the ROP period for «Number of conversational 64 Kbit CS RABs established», for the best cell in the Active Set;

pmSamplesBestCs64Rab Establish - Number of samples recorded within the ROP period for «Number of conversational 64 Kbit CS RABs established», for the best cell in the Active Set.

По передаче данных:

* Traff_DL_Data_99 = (pmDlTrafficVolumePsCommon + pmDlTrafficVolumePs64 + pmDlTrafficVolumePs128 + pmDlTrafficVolumePs384 + pmDlTrafficVolumePs8 + pmDlTrafficVolumePs16)*1000/1024

Где / where

pmDlTrafficVolumePsCommon - Traffic volume on DL in kb for PS RAB on FACH/RACH.

pmDlTrafficVolumePs64 - Payload traffic (kb) in DL after macro diversity for UeRc configurations which carries an Interactive DL Trch with max rate equal to 64 kbit/s. Only PS Interactive traffic is included.

pmDlTrafficVolumePs128 - Payload traffic (kb) in DL after macro diversity for UeRc configurations which carries an Interactive DL Trch with max rate equal to 128 kbit/s. Only PS Interactive traffic is included.

pmDlTrafficVolumePs384 - Payload traffic (kb) in DL after macro diversity for UeRc configurations which carries an Interactive DL Trch with max rate equal to 384 kbit/s. Only PS Interactive traffic is included.

pmDlTrafficVolumePs8 - Payload traffic (kb) in DL after macro diversity for UeRc configurations which carry an Interactive DL TrCH with a maximum bit rate equal to 8 kbit/s. Only the PS Interactive part of the traffic volume is measured.

pmDlTrafficVolumePs16 - Monitors the payload traffic, including retransmissions, on Downlink (DL) in kb for Interactive PS 16 kbps (DCH/DCH) RAB after macro diversity. Payload includes user data, Medium Access Control (MAC), Radio Link Control (RLC) header information.

* Traff_DL_Data_99_throughput =

Где

pmSentPacketData2 - Accumulated amount (in kbytes) of RLC user data transmitted in bursts of size between 1 kbyte and 10 kbytes for all Interactive RABs on non-HS channel (DCH or FACH), not including retransmissions;

pmSentPacketData3 - Accumulated amount (in kbytes) of RLC user data transmitted in bursts of size between 10 kbytes and 100 kbytes for all Interactive RABs on non-HS channel (DCH or FACH), not including retransmissions;

pmSentPacketData4 - Accumulated amount (in kbytes) of RLC user data transmitted in bursts of size greater than 100 kbytes for all Interactive RABs on non-HS channel (DCH or FACH), not including retransmissions;

pmTotalPacketDuration2 - Accumulated time (in ms) that data has been transmitted in bursts of size between 1 kbyte and 10 kbytes for all Interactive RABs on non-HS channel (DCH or FACH);

pmTotalPacketDuration3 - Accumulated time (in ms) that data has been transmitted in bursts of size between 10 kbytes and 100 kbytes for all Interactive RABs on non-HS channel (DCH or FACH);

pmTotalPacketDuration4 - Accumulated time (in ms) that data has been transmitted in bursts of size greater than 100 kbytes for all Interactive RABs on non-HS channel (DCH or FACH).

* Traff_DL_Data_HSDPA = (pmDlTrafficVolumePsIntHs * 1000) / 1024

Где

pmDlTrafficVolumePsIntHs - Payload traffic (kbits) in DL for UeRc configurations for HS-DSCH. Only Interact. PS traffic is included.

Traff_DL_Data_HSDPA_throughput = = 8*1000*

(pmSentPacketDataHs3(RncFunction) + pmSentPacketDataHs4(RncFunction))

(pmTotalPacketDurationHs3(RncFunction) + pmTotalPacketDurationHs4(RncFunction)


*

Где

pmSentPacketDataHs3 - Accumulated amount (in blocks of kbytes) of RLC user data transmitted in bursts of size betweenbytes and bytes for all Interactive RABs on HS-DSCH, not including retransmissions.;

pmSentPacketDataHs4 - Accumulated amount (in blocks of kbytes) of RLC user data transmitted in bursts of size greater than bytes for all Interactive RABs on HS-DSCH, not including retransmissions;

pmTotalPacketDurationHs3 - Accumulated time (in ms) that data has been transmitted in bursts of size betweenbytes and bytes for all Interactive RABs on HSDPA;

pmTotalPacketDurationHs4 - Accumulated time (in ms) that data has been transmitted in bursts of size greater size than bytes for all Interactive RABs on HSDPA;

4. Расчет успешности внутрисетевых хэндоверов в сети 3G

По SOFT хэндоверам

Soft_HO_Succ_Rate = 100* pmNoTimesRlAddToActSet / (pmNoTimesRlAddToActSet+ pmNoTimesCellFailAddToActSet)

Где

PmNoTimesRlAddToActSet - Number of times an RL is added to an active set, also increased at RL replace

PmNoTimesCellFailAddToActSet - Number of times a cell fails to be added to an active set, also increased at failure at RL replace

HSDPA cell change success rate

HSDPA_CH_Succ_Rate = 100 * pmNoHsCcSuccess / pmNoHsCcAttempt ,

Где

pmNoHsCcSuccess - Number of successful Serving HS-DSCH Cell change

pmNoHsCcAttempt - Number of attempted Serving HS-DSCH Cell change

5. Расчет успешности межсистемных хэндоверов (IRAT_HO) в сети 3G

По исходящим хэндоверам (из сети 3G в сеть 2G) – speech:

* IRAT_HO_Speech_OUT = 100*(pmNoSuccessOutIratHoSpeech(GsmRelation)+ pmNoSuccessOutSbHoSpeech(GsmRelation) + pmNoSuccessOuttIratHoMulti(GsmRelation))/ (pmNoAttOutIratHoSpeech(GsmRelation)+ pmNoAttOutSbHoSpeech(GsmRelation) + pmNoAttOutIratHoMulti(GsmRelation))

Где

pmNoSuccessOutIratHoSpeech - Number of successful outgoing (to GSM) inter-RAT handover for «Conversational speech RAB» for the best cell in the active set;

pmNoAttOutIratHoSpeech - Number of attempted outgoing (to GSM) inter-RAT handover for «Conversational speech RAB» for the best cell in the active set.

pmNoSuccessOutSbHoSpeech - Number of successful outgoing Service Based GSM Handover for 'Conversational speech RAB' for the best cell in the active set.

pmNoAttOutSbHoSpeech - Number of attempted outgoing Service Based GSM Handover for 'Conversational speech RAB' for the best cell in the active set.

pmNoSuccessOuttIratHoMulti - Number of successful outgoing (to GSM) inter-RAT handover for ’multi RAB’.

pmNoAttOutIratHoMulti - Number of attempted outgoing (to GSM) inter-RAT handover for ’multi RAB’.

По исходящим хэндоверам (из сети 3G в сеть 2G) – data:

IRAT_HO_PS_OUT = 100*(pmNoOutIratCcSuccess(GsmRelation))/ (pmNoOutIratCcAtt(GsmRelation))

Где

pmNoOutIratCcSuccess - Number of successful PS Inter RAT cell change attempts for UE on dedicated channel. The counter is triggered by CN Iu Release Command following the sending of the CELL CHANGE ORDER FROM UTRAN message

pmNoOutIratCcAtt - Total number of the PS Inter-RATCC attempts on DCH.

6. Расчет блокировок (Blok_Rate) в сети 3G

По голосовому трафику:

* Blok_Sp_Rate = 100*

Где

pmNoOfNonHoReqDeniedSpeech - Number of Speech RAB establishments rejected by admission control;

Note: The counter is applicable to all Speech RAB establishments including establishment on a Speech/Interactive multi RAB configuration.

pmNoRabEstablishAttemptSpeech - Number of RAB establishments attempts (Speech) referred to the Best Cell in the Active Set

pmNoRabEstBlockTnSpeechBest - Number of RAB establishment attempts for RAB-type Speech that are blocked due to TN congestion or TN failure. Incremented in the best cell in the active set

По передаче данных:

* Blok_Data_Rate = 100*

Где

pmNoOfNonHoReqDeniedInteractive - Number of Interactive RAB establishments rejected by admission control. Note: The counter is applicable to all Interactive RAB establishments including establishment on a Speech/Interactive multi RAB configuration

pmNoRabEstablishAttemptPacketInteractive - Number of RAB establishments attempts (PS Interactive) for the Best Cell in the active set if Non-HS, or in the serving HS-DSCH cell if HS

pmNoRabEstBlockTnPsIntHsBest - Number of RAB establishment attempts for RAB-type PS Interactive for HS that are blocked due to TN congestion or TN failure. Incremented in the best cell in the active set.

pmNoRabEstBlockTnPsIntNonHsBest - Number of RAB establishment attempts for RAB-type PS Interactive that are blocked due to TN congestion or TN failure. Incremented in the best cell in the active set.

КПЭ

BSS

CSSR

Call_Setup_Succ_Rate(%) = 100*Imm_Ass_Succ_Rate * SSS_Proc_Succ_RateCS * Ass_Succ_Rate
Imm_Ass_Succ_Rate(%) = (CMSESTAB – CCHHOSUC)/ CNROCNT
SSS_Proc_Succ_RateCS(%) = 1- SDCCHDropRateCS = 1- (CNDROP-CNRELCONG)/CMSESTAB
Ass_Succ_Rate(%) = (TFCASSALL+ TFCASSALLSUB+ THCASSALL+ THCASSALLSUB)/ TASSALL

DROP_CALL_RATE

DropCallRate(%) = 100.0*(THNDROP+TFNDROP+THNDROPSUB+TFNDROPSUB)/(TFCASSALL+ TFCASSALLSUB+
THCASSALL+ THCASSALLSUB)
Call = TFCASSALL+ TFCASSALLSUB+ THCASSALL+ THCASSALLSUB (для расчетов используюется число соединений начатых в данном элементе сети)
TCHDropRate(%) = 100.0*(THNDROP+TFNDROP+THNDROPSUB+TFNDROPSUB)/(TFMSESTB+ THMSESTB+
TFMSESTBSUB+THMSESTBSUB)

TCH_BLOCKING_RATE

TCH_Blocking_Rate(%) = 100*(CNRELCONG+TFNRELCONG+TFNRELCONGSUB+THNRELCONG+THNRELCONGSUB)/TASSALL

TCH_TRAFFIC

TCH_Traffic = TFTRALACC/TFNSCAN+ THTRALACC/THNSCAN
TCH_Traffic_FR = TFTRALACC/TFNSCAN
TCH_Traffic_HR = THTRALACC/THNSCAN

HALF_RATE_USAGE

TCH_Traffic_HR_rate = (THTRALACC/THNSCAN)/(TFTRALACC/TFNSCAN+ THTRALACC/THNSCAN)*100[%]

Среднесуточный процент использования полускоростного кодека без учёта AMR трафика

TCH_Traffic_HR_rate_excAMR = ((THTRALACC/THNSCAN)/(TFTRALACC/TFNSCAN+ THTRALACC/THNSCAN))-((THV3TRALACC+ THV3TRALSUB)/THV3NSCAN)*100[%]

HANDOVER_SUCCESS_RATE

HO_tot=HOINDQA+HOINUQA+HOINBQA HO_succ=HOINSUC/HO_tot

SDCCH_BLOCKING_RATE

SDCCH_CONG_Rate=100*(CCONGS)/CCALLS

TBF_SUCCESS_RATE
% успешных назначений TBF (TBF_Est_SuccRate_UL(DL))

TBF_Est_SuccRate_UL =100*(MSESTULTBF/(PSCHREQ-(PREJOTH+PREJTFI))
TBF_Est_SuccRate_DL =100*(1-FAILDLTBFEST/DLTBFEST)

% отказов из-за перегрузки при запросах на установление TBF (TBF_Est_FailRateCong_UL(DL))

TBF_Est_FailRateCong_UL = 100*PREJTFI/PSCHREQ
TBF_Est_FailRateCong_DL = no counters

TBF_DROP_RATE

TBF_DropRate_AllCause_UL =100*TBF_Drop_AllCause_UL/MSESTULTBF
TBF_DropRate_AllCause_DL = TBF_Drop_AllCause_DL/TBF_Est_Succ_DL или TBF_Drop_AllCause_DL/(TBFDLGPRS+TBFDLEGPRS)

Общий трафик на радиоинтерфейсе (кбайт) (Tot_VolUm_Cell_UL(DL))

Tot_VolUm_Cell_UL = см. таблицу ниже
Tot_VolUm_Cell_DL = см. таблицу ниже

Пользовательский трафик на радиоинтерфейсе (кбайт) (Tot_VolUserUm_Cell_UL(DL))

Tot_VolUserUm_Cell_UL = (ULBGGDATA+ULTHP1GDATA+ ULTHP2GDATA+ ULTHP3GDATA+ULBGEGDATA+ULTHP1EGDATA+ ULTHP2EGDATA+ ULTHP3EGDATA)/8
Tot_VolUserUm_Cell_DL = (DLBGGDATA+DLTHP1GDATA+ DLTHP2GDATA+ DLTHP3GDATA+DLBGEGDATA+DLTHP1EGDATA+ DLTHP2EGDATA+ DLTHP3EGDATA)/8

TBF_USERDATA_SPEED
Средняя скорость передачи пользовательских данных на радиоинтерфейсе на TBF (кбайт) (UserData_Thr_TBF_Av_UL(DL))

UserData_Thr_TBF_Av_UL = 8.0*(ULBGGPFC+ UDLBGEGPFC)/(ULBGGTHR+ULBGEGPFC)
UserData_Thr_TBF_Av_DL = 8.0*(DLBGGPFC+ DLBGEGPFC)/(DLBGGTHR+DLBGEGPFC)

Процент повторной передачи RLC (RetransRate_UL(DL))

RetransRate_UL = 100*(1-((CS12ULACK+CS14ULACK+MC19ULACK)/(CS12ULSCHED+ CS14ULSCHED+ MC19ULSCHED)
RetransRate_DL = 100*(1-((CS12DLACK+CS14DLACK+MC19DLACK)/(CS12DLSCHED+ CS14DLSCHED+ MC19DLSCHED)

PAGING_RATE

Failed Paging: PAG_FAIL = (TOTCONGPAG/TOTPAG)*100 % Paging Per LA Success Rate %: PL_SUCC = (NLAPAG1RESUCC+NLAPAG2RESUCC)/NLAPAG1LOTOT)

Дополнение 3

Список КПЭ для оценки производительности подсистемы PS Core и формулы расчета

1. Процент успешно выполненных процедур Attach с учетом запрета на сервис (Attach_SR)

Для оборудования Ericsson:

(по SGSN)

(по RA)

(по SGSN)

(по RA)

2. Процент успешно выполненных процедур активации PDP-context с учетом запрета на сервис (PDPSR)

Для оборудования Ericsson:

(по SGSN)

(по SGSN)

3. Процент успешно выполненных процедур Intra_SGSN Routing Area Update (RAUIntraSR)

Для оборудования Ericsson:

(по SGSN)

(по RA)

(по SGSN)

(по RA)

4. Процент успешно выполненных процедур Inter_SGSN Routing Area Update (RAUInterSR)

(по SGSN)

2G_(по RA)

(по SGSN)

(по RA)

Дополнение 4

Список КПЭ для оценки производительности подсистемы СS Core и формулы расчета

1. CSSR

1.1. Процент успешных исходящих вызовов на PSTN

Для оборудования Ericsson:

(Object type STS:MTRAFTYPE );

1.2. Процент успешных исходящих вызовов на PLMN

Для оборудования Ericsson:

(Object type STS:MTRAFTYPE );

1.3. Процент успешных вызовов входящих на мобильного абонента MTC

Для оборудования Ericsson:

(Object type STS:MTRAFTYPE );

Процент успешно установленных соединений на подсистеме коммутации (SSSSUCCESS)

2. Процент успешно выполненных процедур Paging

Для оборудования Ericsson:

(Object type STS – PAGING);

3. Процент успешно выполненных процедур Location Update

Для оборудования Ericsson:

(Object type STS – UPDLOCAT);

4. Процент успешно выполненных процедур HandOver

Для оборудования Ericsson:

(Object type STS – HNDOVER);

Note: “* KPI” – means that KPI formula transformed in compare to P5 SW release

Подписи Сторон

Подписано от имени и по поручению Подрядчика:

____________________________

(подпись)

____________________________

Подписано от имени и по поручению Заказчика:

____________________

(подпись)

______________________
