В случае применения противником ядерного и химического оружия, а также при авариях на предприятиях атомной и хими­ческой промышленности радиоактивному зара­жению подвергнутся воздух, местность и расположенные на ней сооружения, техника, имущество.

Опасность поражения людей, сельскохозяйственных животных, растений требует быстрого выявления и оценки радиационной обстановки и учета ее влияния на ведение спасатель­ных работ.

Радиационная обстановка может быть выявле­на и оценена методом прогнозирования. Это так называемая предполагаемая, или прогнозируемая, обстановка.

Прогнозирование осуществляется на основе установленных за­кономерностей: масштабов и характера радиоактивного заражения местности, от мощности и вида ядерного взры­ва, вида 0В и средств его доставки, а так же от метеорологиче­ских условий.

Поскольку процесс формирования зон радиоактивного зара­жения длится несколько часов, это позволяет использовать дан­ные прогноза для организации ряда мероприятий по защите на­селения, личного состава формирований, сельскохозяйственных животных и ориентировочной оценки последствий заражения. Исходные данные для осуществления прогнозирования на объекте получают, как правило, от вышестоящих штабов ГО.

С другой стороны, знание радиационной обста­новки может основываться на данных разведки. Выявление фактической радиационной обста­новки включает сбор и обработку данных о радиоактивном заражении и нанесение по этим данным зон за­ражения на карту местности или план объекта.

Окончательное решение на ведение спасательных работ и ус­тановление режимов работы объекта в условиях радиоактивного или химического заражения принимается, как правило, после вы­явления и оценки фактической радиационной или химической об­становки,

На объектах (в городском и сельском районах) выявление фактической радиационной обстановки производит­ся постами радиационного и химического наблюдения (ПРХН), звеньями и группами радиационной и химической разведки, разведчиками-дозиметристами—химиками формирований ГО.

Приборы радиационной разведки

Приборы радиационной разведки (их называют также дозиметрическими приборами) предназначены для измерения мощности ионизирующих излучений (уровня радиации) на радиоактивно зараженной местности и степени радиоактивного заражения различных предметов. К ним относятся измерители мощности дозы ионизирующих излучений (рентгенометры) ДП-5А, ДП-5Б, ДП-5В.

Основы ионизационного метода обнаружения радиоактивных веществ

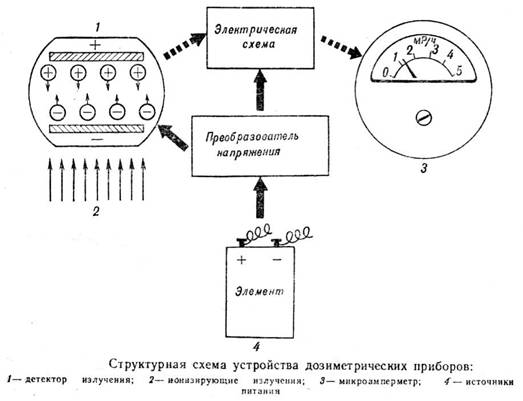

В современных дозиметрических приборах наиболее распространен ионизационный метод обнаружения и измерения ионизирую­щих излучений. Он основан на использовании одного из свойств радиоактивных веществ — их способности ионизировать среду, в которой они распространяются (то есть расщеплять нейтральные молекулы или атомы на пары: положительные — ионы и отрицательные — электроны). Если взять замкнутый объем газа и приложить к нему электрическое напряжение, то обра­зующиеся в нем при облучении электроны и ионы придут в упо­рядоченное движение: первые будут перемещаться к аноду, вторые — к катоду. В результате между электродами (анодом и катодом) возникает так называемый ионизационный ток, величина которого прямо пропорциональна мощности дозы иони­зирующего излучения. По силе ионизационного тока можно судить об интенсивности излучений.

Ионизационная камера и газоразрядный счетчик

Воспринимающими устройствами дозиметрических приборов являются ионизационные камеры и газоразрядные счетчики.

Ионизационная камера представляет собой заполненный воздухом замкнутый объем, в котором помещены положи­тельный и отрицательный электроды. Анодом в ней служит токопроводящий слой, катодом — металлический стержень. К электродам подводится напряжение от источника питания, соз­дающее в камере электрическое поле. Если ионизирующих излучений нет, то воздух в камере не ионизирован и не проводит электрический ток. Под воздействием излучений воздух ионизи­руется, цепь замыкается и по ней проходит ионизационный ток. Он поступает в электрическую схему прибора, усиливается, преобразуется и измеряется микроамперметром, шкала которого отградуирована в рентгенах в час или миллирентгенах в час. Подобные ионизационные камеры применяются в приборах, которыми измеряют мощность дозы гамма-излучений (уровень радиации) на местности.

Газоразрядный счетчик представляет собой металлический (или стеклянный) цилиндр, заполненный разреженной смесью инертных газов с небольшими добавками, улучшающими его работу. Анодом служит тонкая металлическая нить, натянутая внутри корпуса, который является катодом (у счетчиков из стекла катод — тонкий слой металла, нанесенный на внутреннюю поверхность корпуса).

Газоразрядные счетчики применяются в приборах, предназначенных для обнаружения и измерения степени зараженности различных поверхностей радиоактивными веществами. Они могут также использоваться для измерения мощности дозы гамма - излучений (уровня радиации).

Измеритель мощности дозы ДП-5А

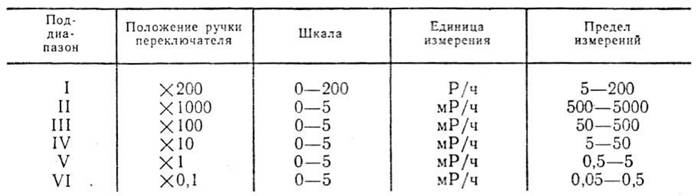

Измерители мощности дозы (рентгенометры) ДП-5А, ДП-5Б и ДП-5В являются дозиметрическими приборами для измерения мощности дозы излучения (уровня радиации) и радиоактивной зара­женности различных предметов по гамма- излучению. Диапазон измерений ДП-5А разбит на шесть под­диапазонов.

Основные части прибора — измерительный пульт и зонд, соединенный с пультом с помощью гибкого кабеля длиной 1,2 м. Кроме того, в комплект измерителя мощности дозы (рентгенометра) входят: телефон, удлинительная штанга, аккумуляторная колодка для подключения прибора к внешнему источнику постоянного тока, футляр с ремнями и контрольным препаратом (радиоактивным источником), запасное имущество.

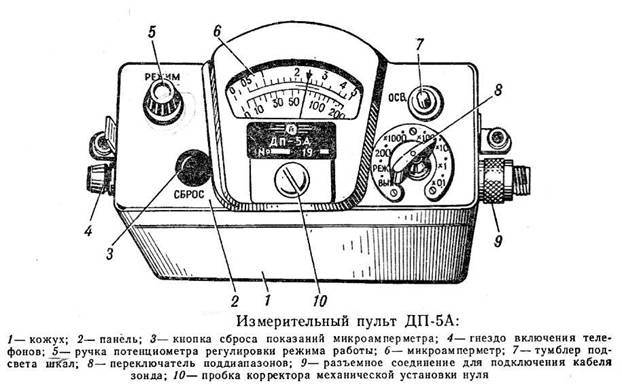

На панели измерительного пульта размещаются: микроамперметр, переключатель поддиапазонов, ручка потенциометра регулировки режима работы, кнопка сброса показаний, тумблер подсвета шкал, гнездо включения телефонов.

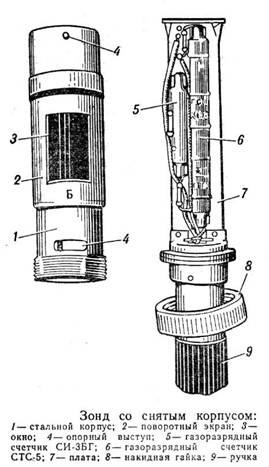

Зонд герметичен. В нем размещены два газоразрядных счетчика и другие элементы электрической схемы, имеется окно Для индикации бета-излучения, заклеенное водостойкой пленкой, а также поворотный экран, который фиксируется в двух положениях — «Б» и «Г».

Питается прибор от трех элементов, которые обеспечивают его непрерывную работу в течение 40 ч, или от посторонних источников постоянного тока напряжением 3,6 или 12 В. Масса прибора 2,1 кг.

Подготовка прибора к работе

При подготовке прибора к работе нужно установить стрелку микроамперметра на ноль, ручку «Режим» повернуть против хода часовой стрелки до упора, ручку переключателя поддиапазонов установить в положение «Выкл.», вскрыть отсек питания и подсоединить сухие элементы, соблюдая при этом полярность. Затем включить прибор, поставив переключатель в положение «Реж.», и, плавно вращая ручку «Режим» по ходу часовой стрелки, установить стрелку микроамперметра на треугольную метку шкалы. После этого надо проверить работоспособность прибора по контрольному препарату — установить экран головки зонда в положение «Б» и поднести его к ра­диоактивному источнику, предварительно открыв его, вращая защитную пластину вокруг оси и подключив телефон. Затем переключатель последовательно устанавливают в положения: « X1000», « X100», «Х10», « X 1», « X 0,1». При этом в телефоне должны прослушиваться щелчки, на поддиапазоне «Х10» стрелка прибора отклонится примерно до середины шкалы, а на поддиапа­зонах «X1» и «X0,1» — за пределы шкалы.

Измерение мощности дозы излучения

Измерение мощности дозы излучения (уровня радиации) на местности производится по шкале «0—5» (при мощности дозы излучения до 5 Р/ч) при положении переключателя «Х1000», а при более высокой мощности — по шкале «0—200» при положении переключателя «200». Пульт прибора с зондом должен находиться на уровне груди; зонд должен быть уложен в чехол.

Определение степени заражения кожных покровов людей, одежды, техники, транспорта, продовольствия, воды и других предметов производят на поддиапазонах «Х1000», «Х100», «Х10», «X1». «Х0,1», снимая показания по верхней шкале («0—5») прибора и умножая их на коэффициент, соответствующий положению переключателя поддиапазонов. Так, если при изменении степени заражения кожного покрова человека показания по верхней шкале прибора составят 2,5 мР/ч, а переключатель поддиапазонов находится в положении «Х10», степень заражения составит 25 мР/ч.

Перед измерениями степени заражения определяют величину гамма-фона, для этого измеряют мощность дозы излучения (уровень радиации) на расстоянии 15—20 м от зараженного объекта. Затем зонд прибора подносят к поверхности зараженного объекта и перемещением вдоль нее по частоте щелчков в телефонах отыскивают наиболее зараженный участок. Зонд устанавливают на высоте 1 — 1,5 см над местом максимального заражения, переключатель ставят в положение, при котором стрелка прибора дает показания в пределах шкалы, и снимают показания. Из полученных показаний вычитают значение гамма-фона. Например, если при измерении величина гамма - фона составит 200 мР/ч, а величина суммарной зараженности объекта 250 мР/ч, то величина зараженности объекта составит 50 мР/ч.

Устройство приборов ДП-5Б и ДП-5В и работа с ними в основном аналогичны устройству прибора ДП-5А и работе с ним.

Уход за приборами

Дозиметрические приборы хранятся в помещениях, температура воздуха в которых под­держивается от 10 до-25 °С, относительная влажность — от 50 до 65%. Они размещаются в шкафах на полках.

При хранении приборов более десяти суток источники питания необходимо отключить, вынуть из приборов и хранить отдельно в сухом прохладном (температура воздуха от +5 до - 6 °С) и затемненном помещении. Выводы источников питания должны быть тщательно изолированы.

При эксплуатации приборов необходимо обращаться с ними осторожно и правильно использовать. Нельзя, например, подвергать приборы длительному воздействию прямых солнечных лучей, дождя или снега, следует защищать их от грязи и пыли, от ударов и сотрясений, при перевозках в автомобилях не ставить на дно кузова. Запрещается вскрывать контрольные радиоактивные препараты, прикасаться к их поверхности голой рукой.

Приборы контроля радиоактивного облучения

Приборы контроля радиоактивного облучения предназначены для измерения дозы ионизирующего излучения (доза радиации), полученной людьми за время пребывания на радиоактив­но зараженной местности. К этой группе приборов относится комплект индивидуальных дозиметров ДП-22В.

Комплект индивидуальных дозиметров состоит из 50 прямо показывающих дозиметров ДКП-50А индивидуального пользования и зарядного устройства ЗД-5.

Дозиметр ДКП-50А обеспечивает измерение индивидуальных доз гамма - излучения в диапазоне от 2 до 50 Р при мощности дозы излучения (уровне радиации) от 0,5 до 200 Р/ч. Принцип его действия подобен принципу действия простейшего электроскопа. Ионизационную камеру и конденсатор перед рабо­той заряжают от зарядного устройства. Поскольку визирная нить и центральный электрод соединены друг с другом, они получают одноименный заряд и нить под влиянием сил электростатического отталкивания отклоняется от центрального электрода. Размер отклонения нити зависит от величины приложенного на­пряжения, и путем его изменения нить можно установить на ноль шкалы. При воздействии ионизирующего излучения в каме­ре возникает ионизационный ток, в результате чего заряд дозиметра уменьшается пропорционально полученной дозе излучения и нить движется по шкале.

Зарядное устройство ЗД-5 состоит из корпуса и панели и предназначено для зарядки дозиметров. На панели расположены: ручка потенциометра, зарядное гнездо с колпачком и крышка отсека питания. Питание зарядного устройства осуществляется от двух сухих элементов, обеспечивающих непрерывную ра­боту в течение не менее 30 часов.

Подготовка дозиметра к работе заключается в его зарядке. Для зарядки дозиметра необходимо подключить источники питания, отвинтить защитную оправу дозиметра и защитный кол­пачок зарядного гнезда. Дозиметр поставить в зарядное гнездо зарядного устройства, при этом включаются подсветка и вы­сокое напряжение. Затем, наблюдая в окуляр, легко нажать на дозиметр и далее поворачивать ручку потенциометра вправо до тех пор, пока изображение нити на шкале дозиметра не перейдет на ноль. После этого вынуть дозиметр из зарядного гнезда, проверить положение нити на дневной свет, завернуть защитную оправу дозиметра и колпачок зарядного устройства.

Дозиметр во время работы носят в кармане одежды в вертикальном положении (как авторучку). Периодически наблюдая в окуляр дозиметра за положением нити на шкале, определяют дозу излучения (дозу радиации), полученную во время работы на зараженной местности. Отсчет производится при вертикальном положении изображения нити.

Контроль радиоактивного облучения производится индивидуальным и групповым методами.

При индивидуальном методе дозиметры получают командиры формирований, а также разведчики, водители машин и другие лица, выполняющие задачи отдельно от своих формирований. Групповой метод контроля применяется для остального личного состава формирований и населения. В этом случае индивидуальные дозиметры выдают одному-двум лицам из одного звена, группы или людям, находящимся в одном помещении, укрытии. Зарегистрированная доза засчитывается каждому как индивидуальная.

Комплект дозиметров ДП-24

Комплект дозиметров ДП-24 состоит из зарядного устройства ЗД-5 и пяти дози­метров ДКП-50-А. Комплект предназначен для небольших формирований и учреждений ГО. Подготовка и использование прибора аналогичны ДП-22В.

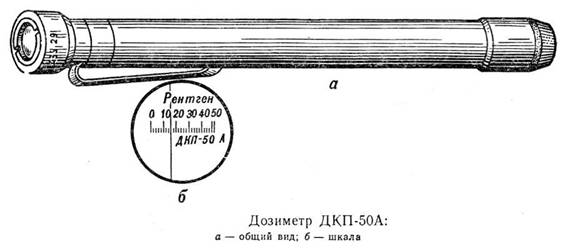

Конструктивно дозиметр ДКП-50А выполнен в виде авторучки (карандаша) и состоит из ионизационной камеры, электроскопа, конденсатора, микроскопа и контактной группы в дюралюминиевом корпусе. При воздействии ионизирующих излучений в объёме заряженной ионизационной камеры, стенки которой выполнены из тканеэквивалентной токопроводящей пластмассы, возникает ток, уменьшающий потенциал камеры и связанного с ней конденсатора. При этом нить электроскопа, на которую подается потенциал конденсатора, отклоняется и ее отклонение измеряется с помощью микроскопа по шкале, отградуированной в рентгенах. Шкала имеет 25 делений, цена деления 2 Р. Для обеспечения линейности шкалы зарядный потенциал ионизационной камеры выбран в пределах 180-250 В. Через контактную группу дозиметра происходит его заряд с помощью зарядного устройства ЗД-5 или любого другого источника постоянного напряжения, имеющего плавную регулировку напряжения от 180 до 250 В; после заряда контактная группа предохраняет дозиметр от разряда. Зарядное устройство ЗД-5 содержит два источника питания 145У (заменяются любыми батарейками на 1,5 В), электрические схемы выработки постоянного напряжения 250 В, переменный резистор для установки требуемого для дозиметра напряжения и зарядное гнездо. Два новых элемента 145У обеспечивают работу зарядного устройства в течении 30 часов. Для зарядки дозиметр вставляется контактной группой в зарядное гнездо устройства; при надавливании на дозиметр на центральный электрод ионизационной камеры подается плюс, на внешний электрод-минус. При этом дозиметр устанавливается по его шкале на нуль.

Комплект измерителя дозы ИД-1

Комплект измерителя дозы ИД-1 предназначен для измерения поглощенных доз гамма-нейтронного излучения в ин­тервале температур от —50 до +50 °С и относительной влаж­ности до 98%. Дозиметр обеспечивает измерение поглощенных доз гамма-нейтронного излучения в диапазоне от 20 до 500 рад с мощностью дозы от 01.01.0100 рад/ч.

Саморазряд дозиметра при 20°С, атмосферном давлении 100 кПа, относительной влажности 65% не превышает за 24 ч одно деление, за 150 ч два деления.

Отсчет измеряемых доз производится по шкале, расположен­ной внутри дозиметра и наблюдаемой на свет через окуляр. За­рядка дозиметров производится от зарядного устройства ЗД-6. В комплект, кроме зарядного устройства, входят 10 дозиметров и инструкция, вложенные в футляр.

Принцип работы зарядного устройства основан на следую­щем: при вращении ручки по часовой стрелке рычажный меха­низм создает давление на пьезоэлементы, которые, деформируясь, образуют на торцах разность потенциалов, приложенную таким образом, чтобы по центральному стержню зарядного гнезда по­давался плюс на центральный электрод ионизационной камеры дозиметра, а по корпусу—минус на внешний электрод иониза­ционной камеры.

Для приведения дозиметра в рабочее состояние его следует зарядить. Для этого надо повернуть ручку зарядного устройства против часовой стрелки до упора, вставить дозиметр в зарядно-контактное гнездо зарядного устройства; направить зарядное устройство зеркалом на внешний источник света и добиться мак­симального освещения шкалы поворотом зеркала; нажать на до­зиметр и, наблюдая в окуляр, поворачивать ручку зарядного уст­ройства по часовой стрелке до тех пор, пока изображение нити на шкале дозиметра не установится на 0, после этого вынуть до­зиметр из гнезда, проверить положение нити на свет (при верти­кальном положении нити ее изображение должно быть на 0).

Дозиметр во время работы в поле действия ионизирующих излучений носят в кармане одежды. Периодически наблюдая в окуляр дозиметра, определяют по положению изображения нити на шкале дозиметра дозу гамма-нейтронного излучения, получен­ную во время работы.

При эксплуатации для предупреждения механических повре­ждений необходимо оберегать комплект от толчков, ударов, па­дений. При перевозке приборы должны находиться в футляре и располагаться по возможности в передней части кузова. При ра­боте защищать комплект от загрязнений и погодных условий (дождя, снега, прямых солнечных лучей и т. п.). После работы с комплектом необходимо его техническое обслуживание.
