Общепрофессиональные дисциплины

3. Общепрофессиональные дисциплины

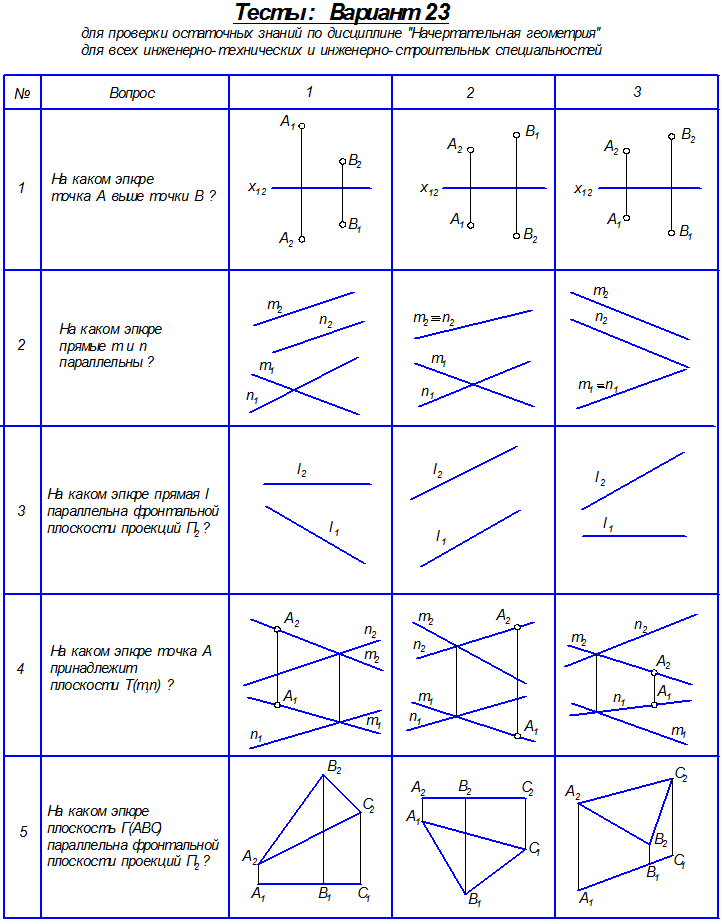

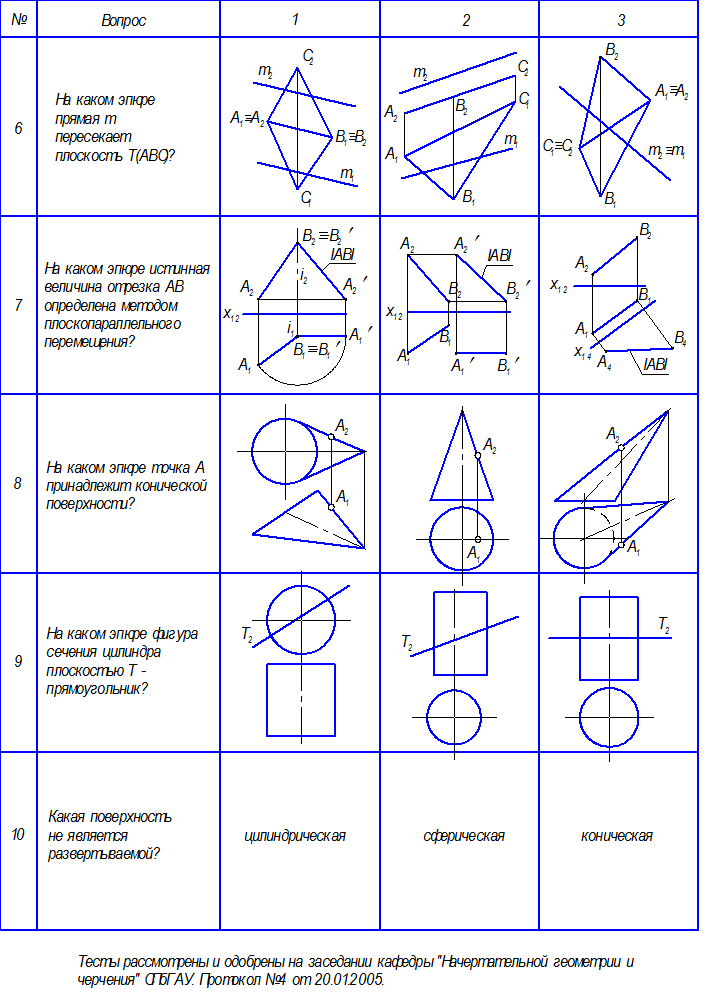

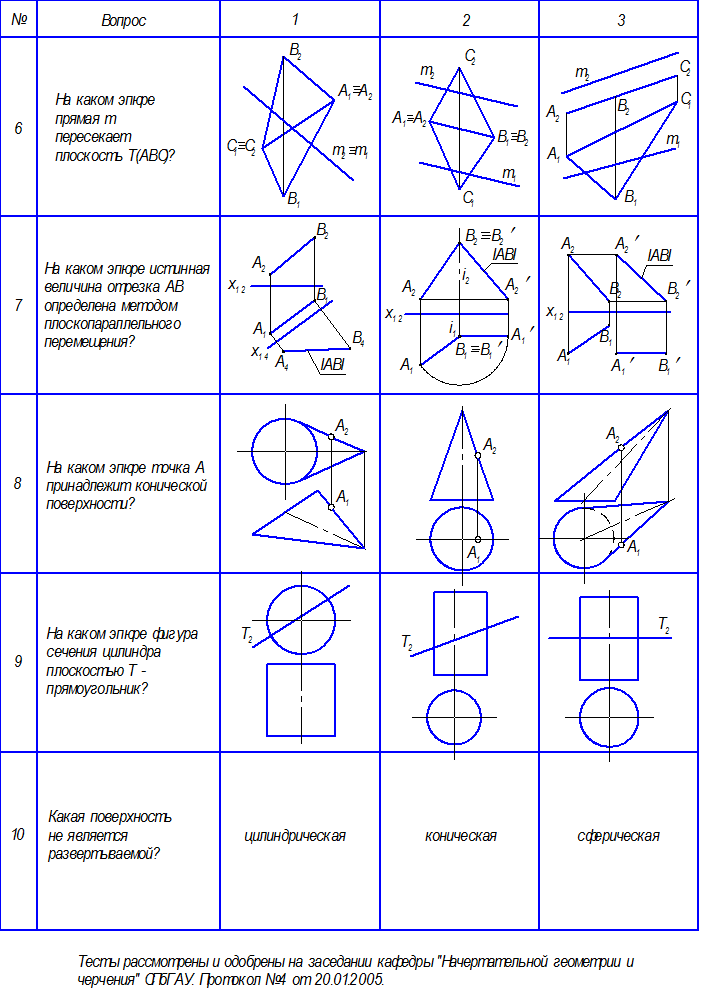

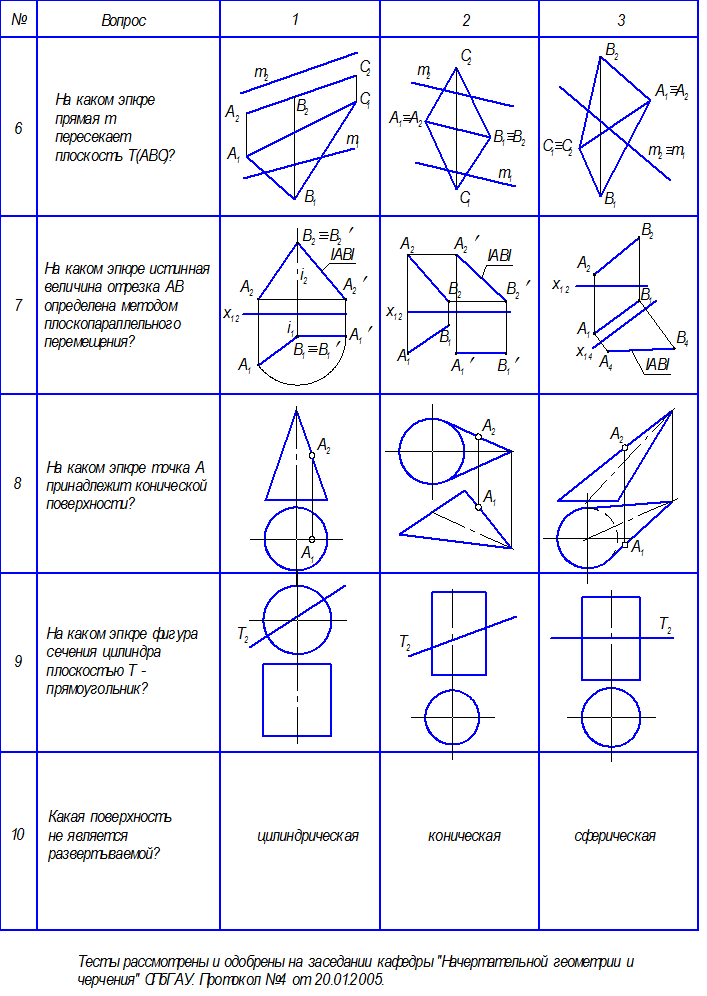

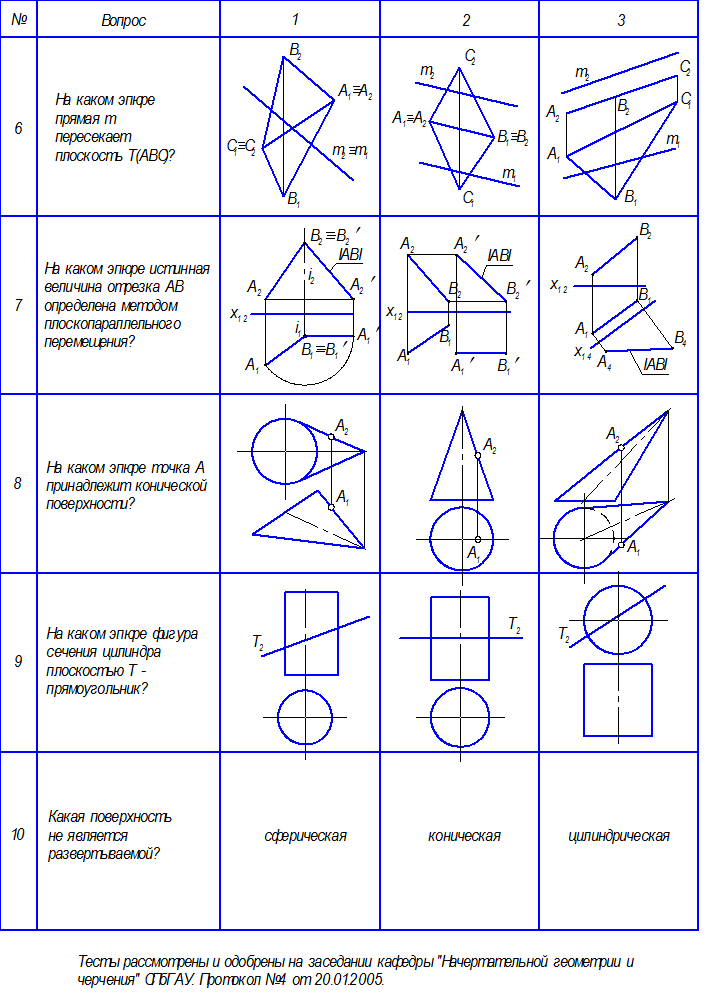

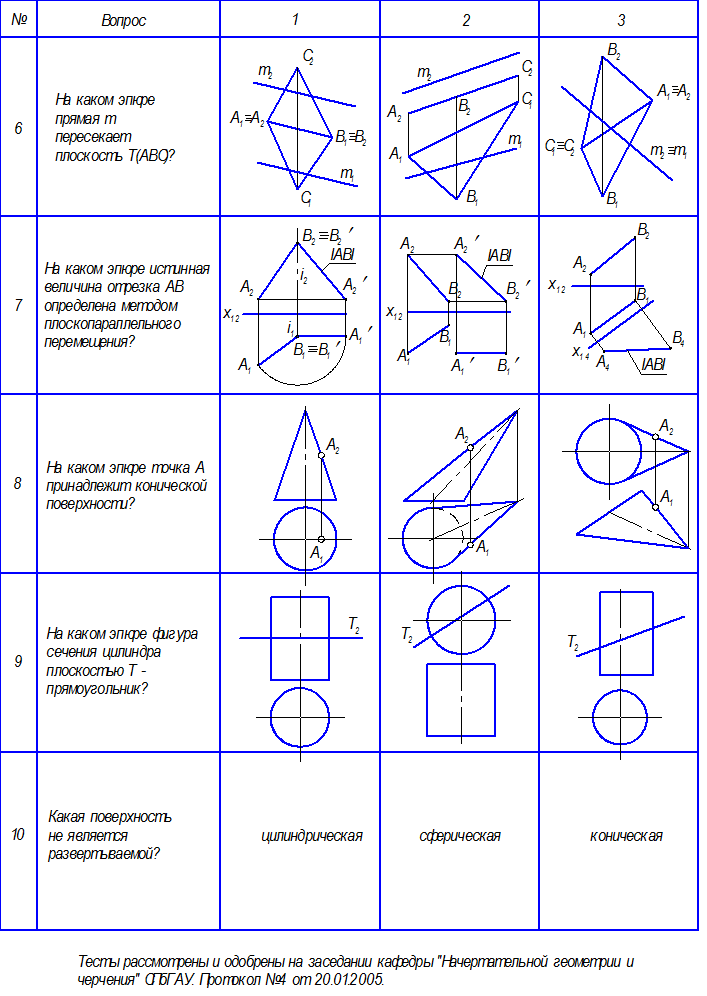

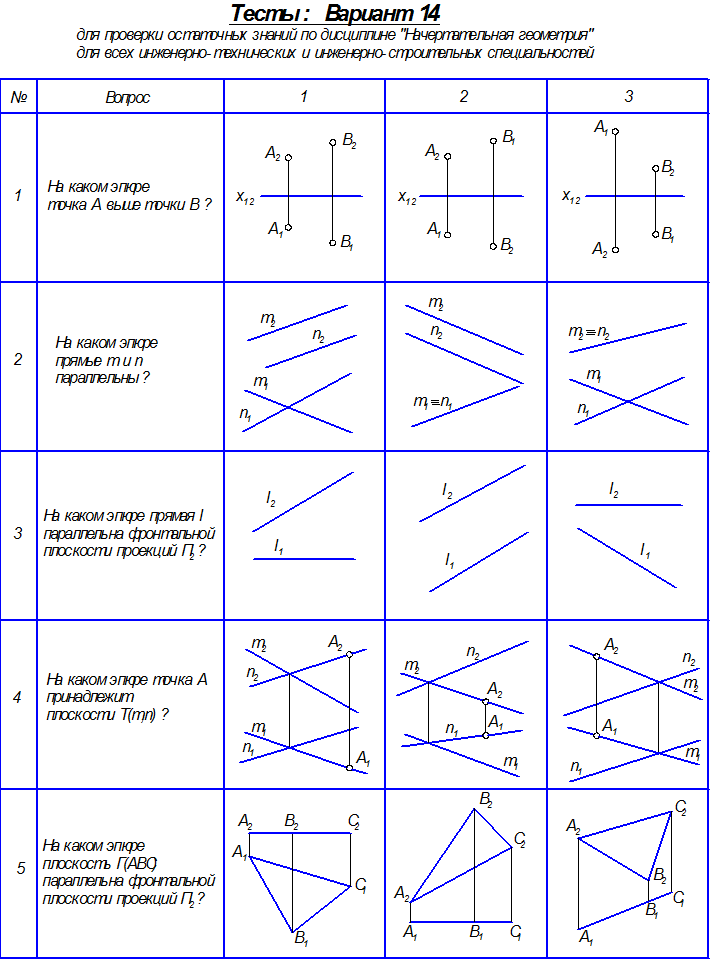

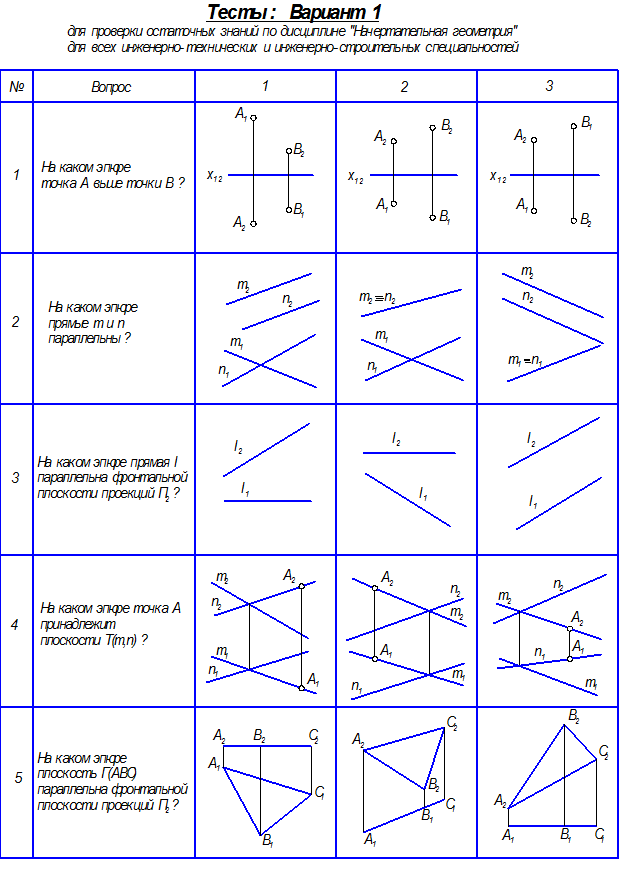

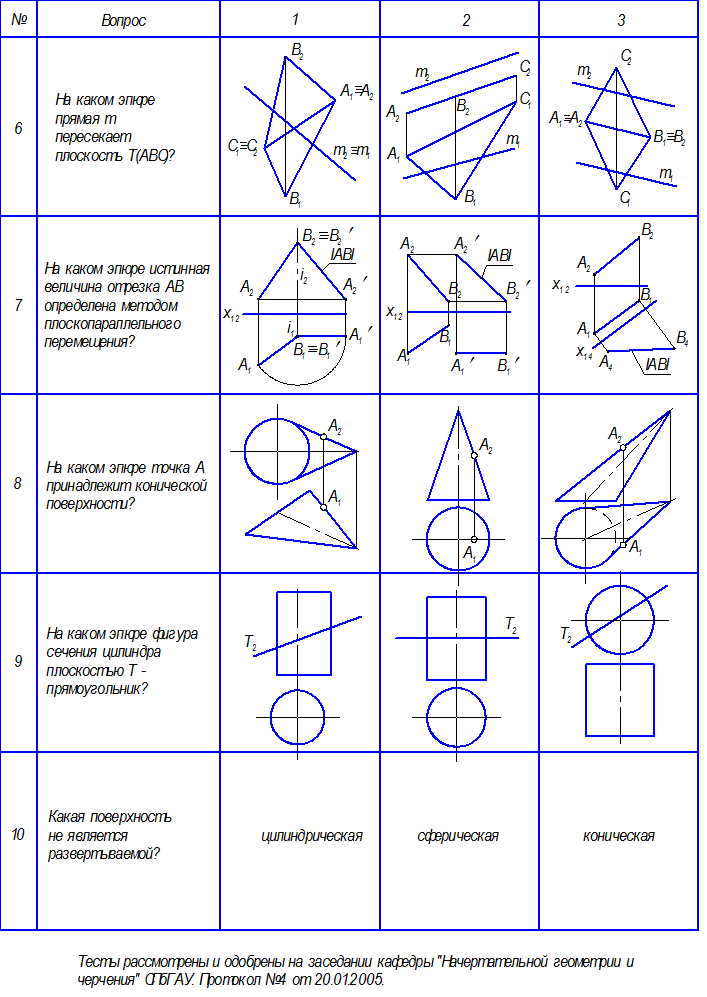

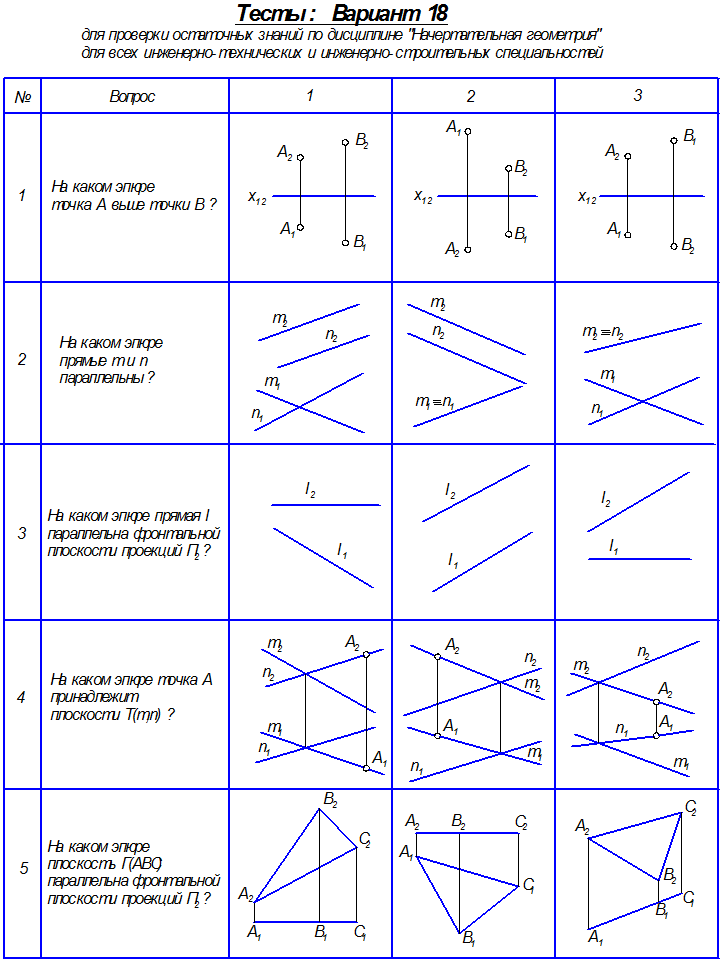

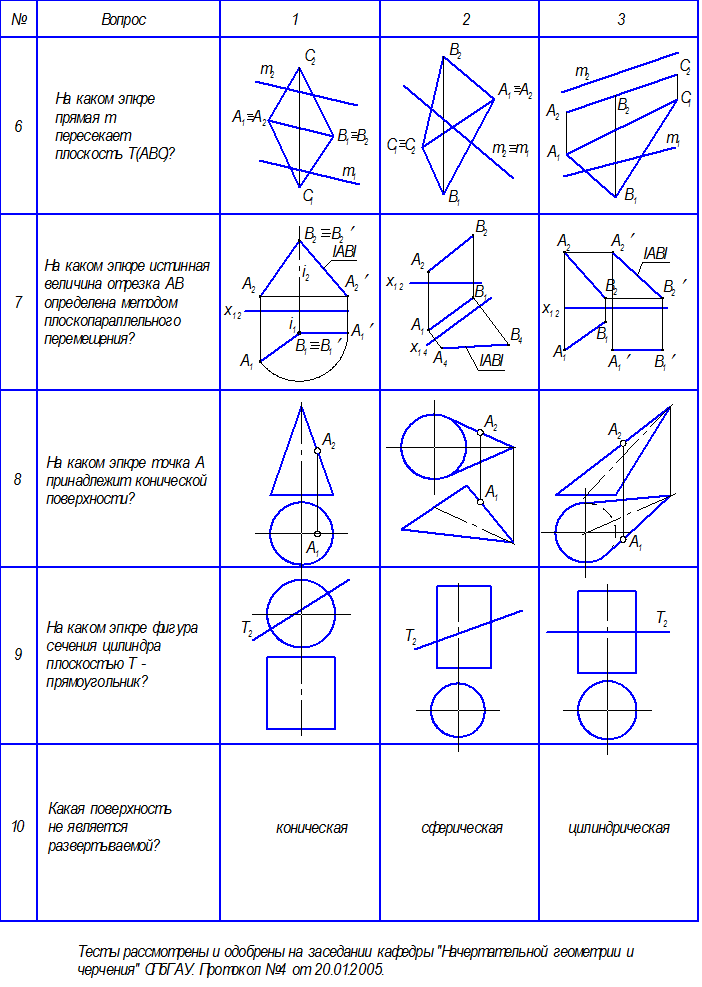

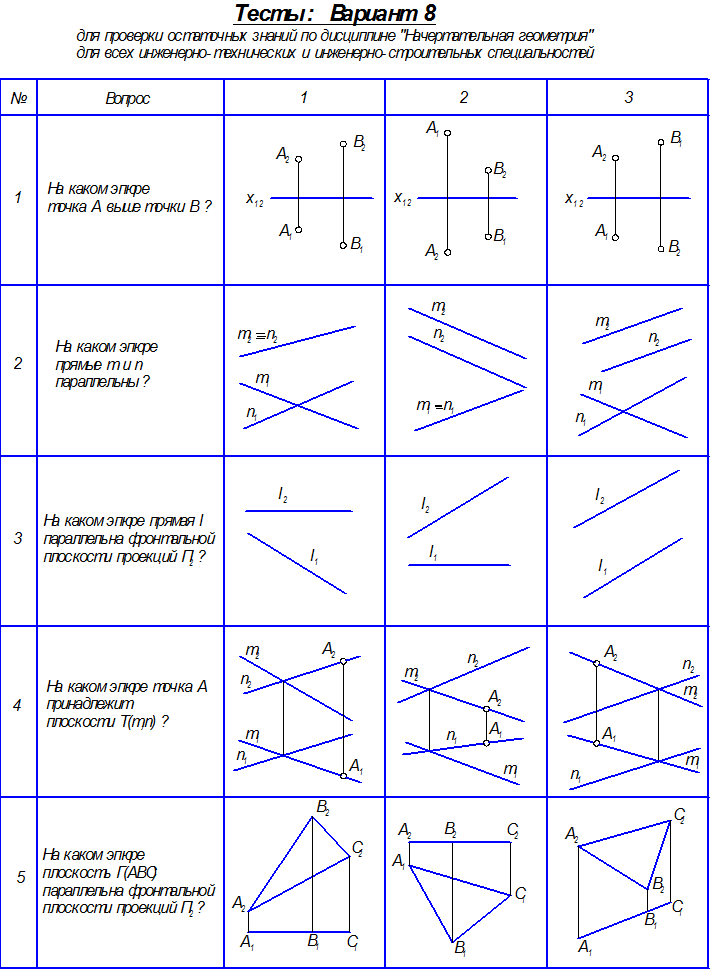

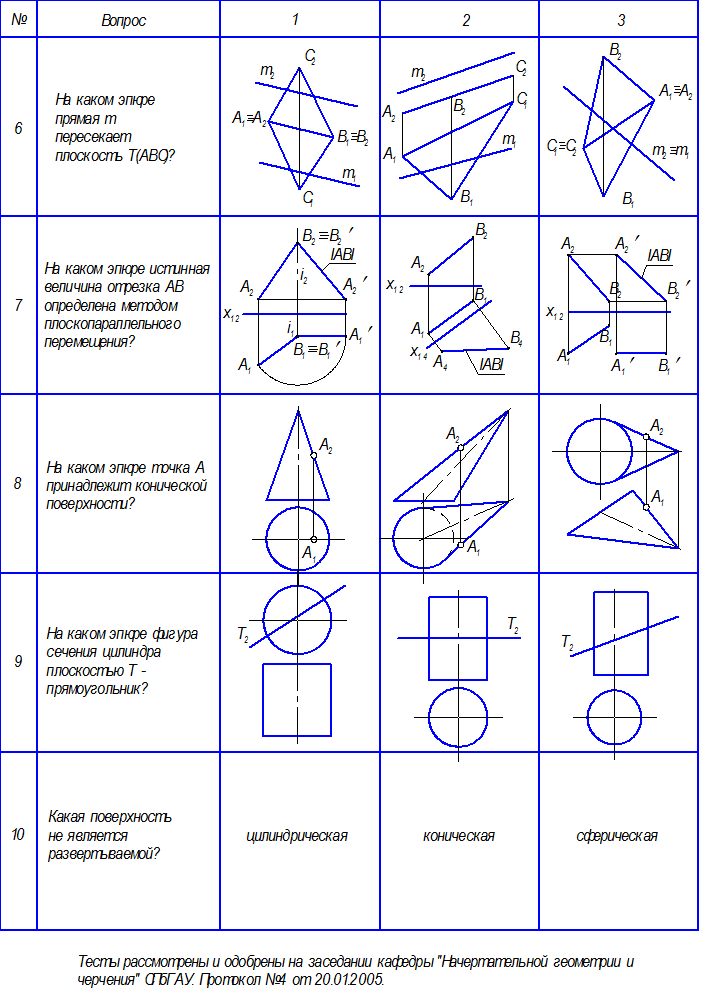

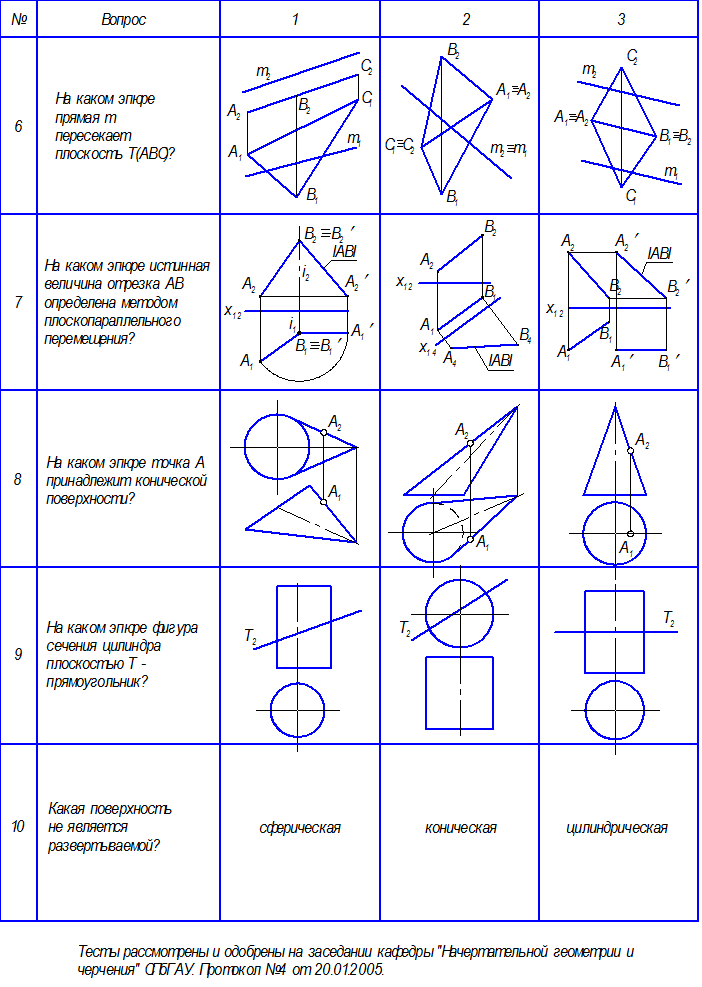

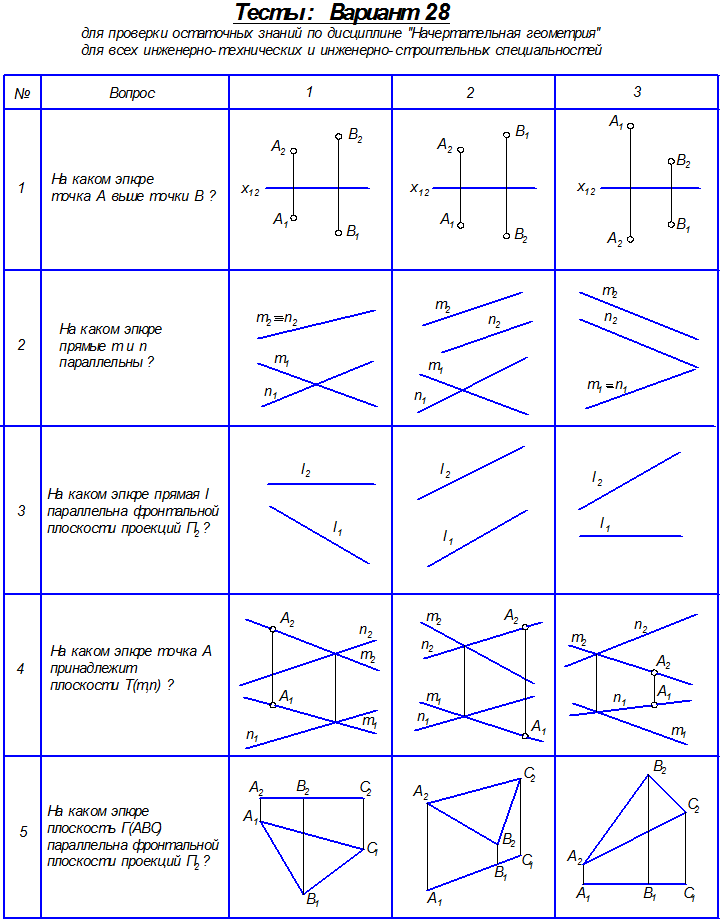

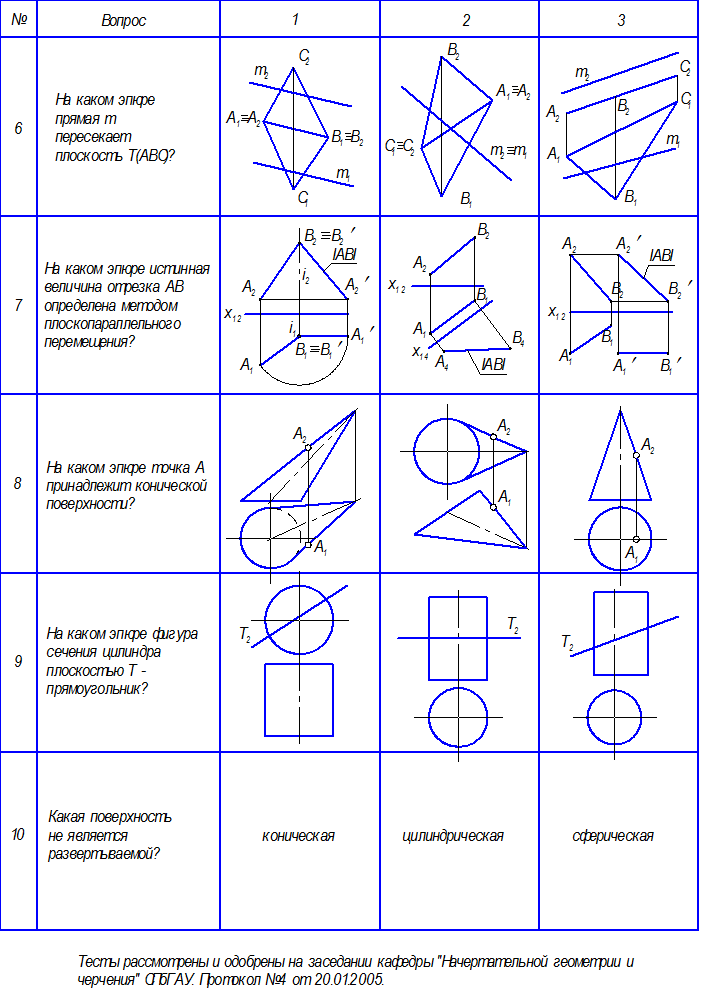

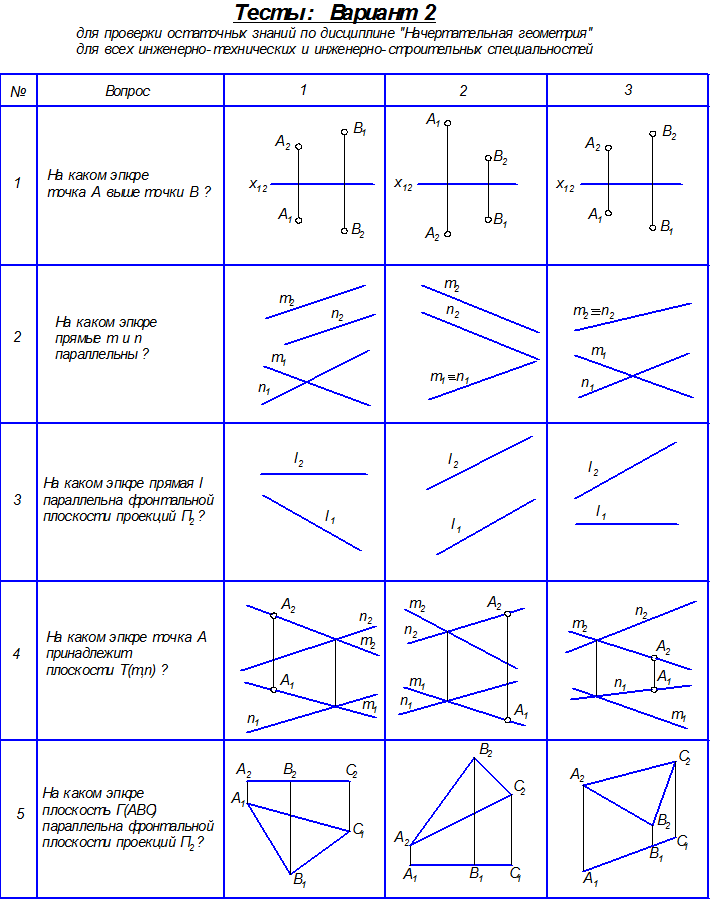

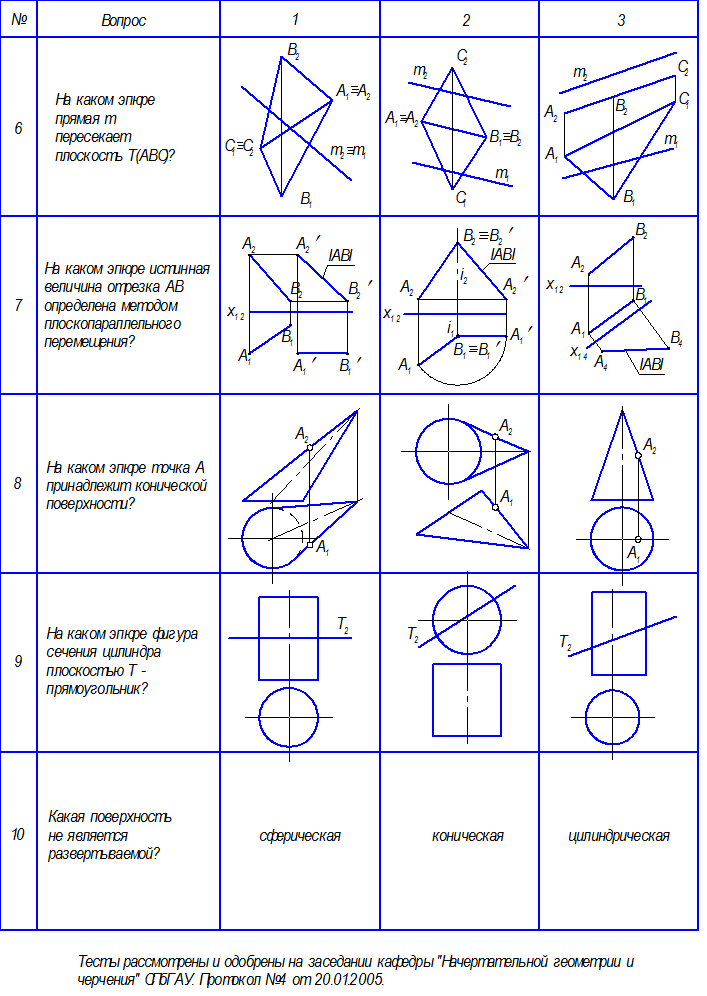

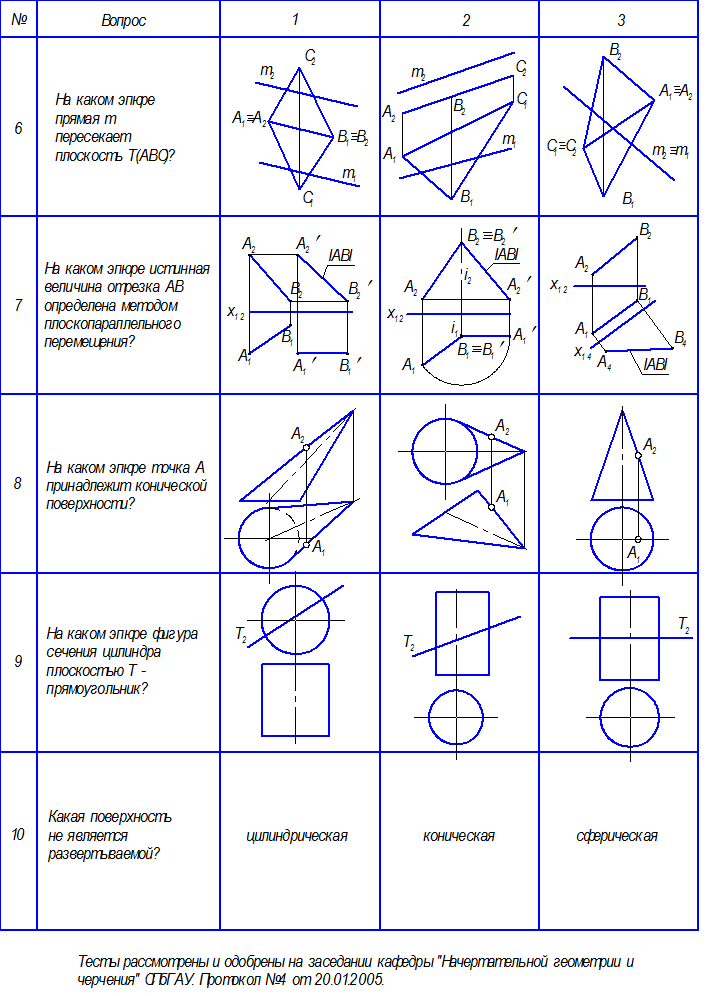

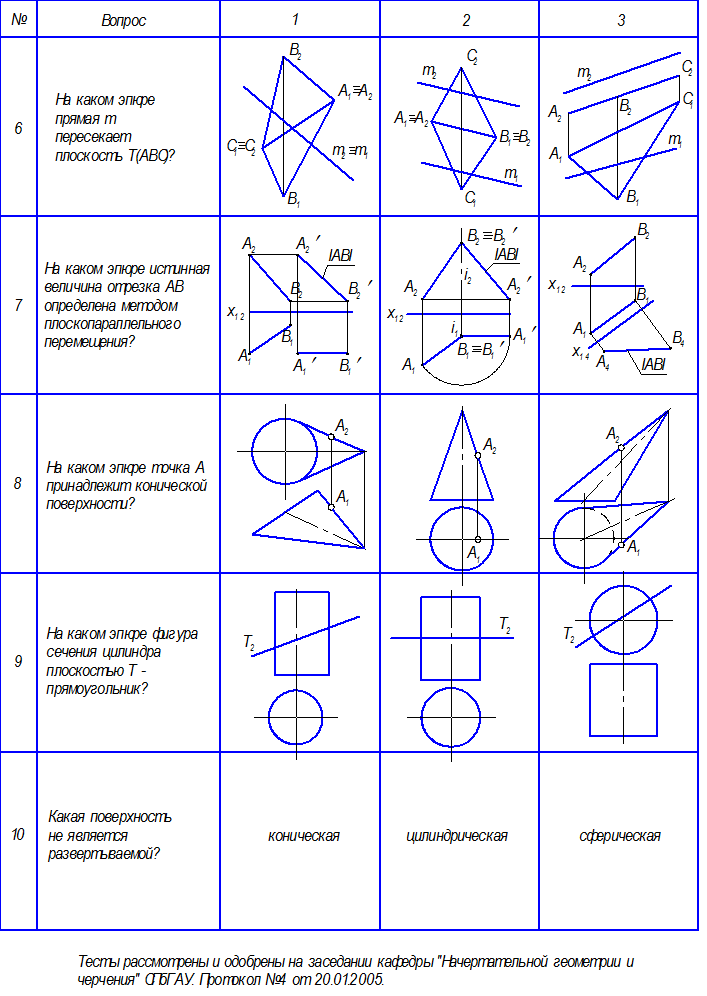

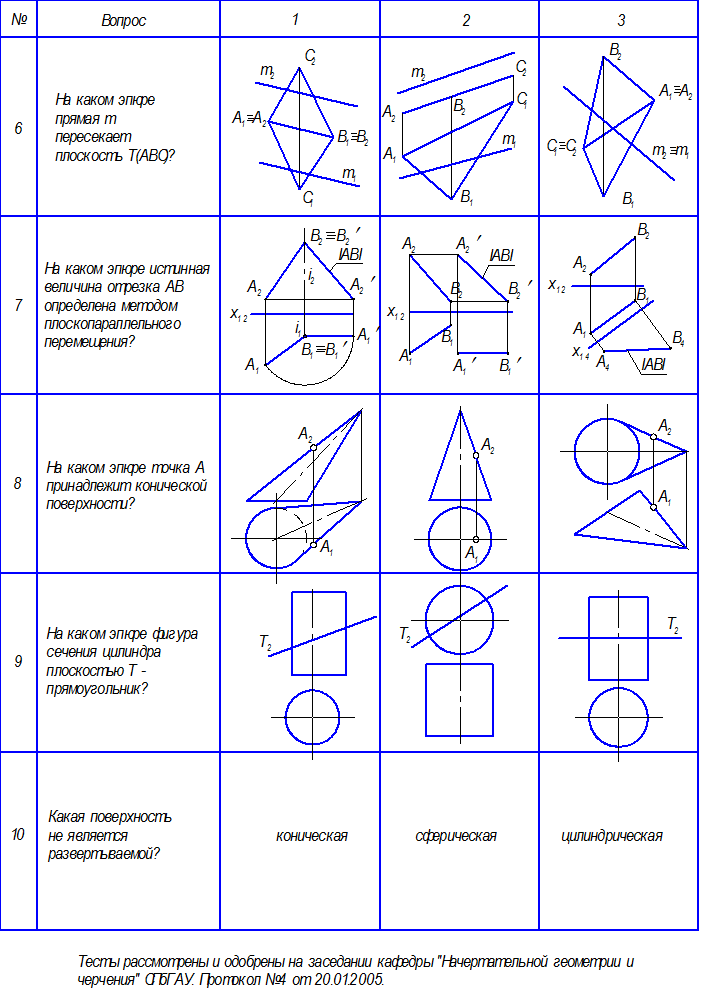

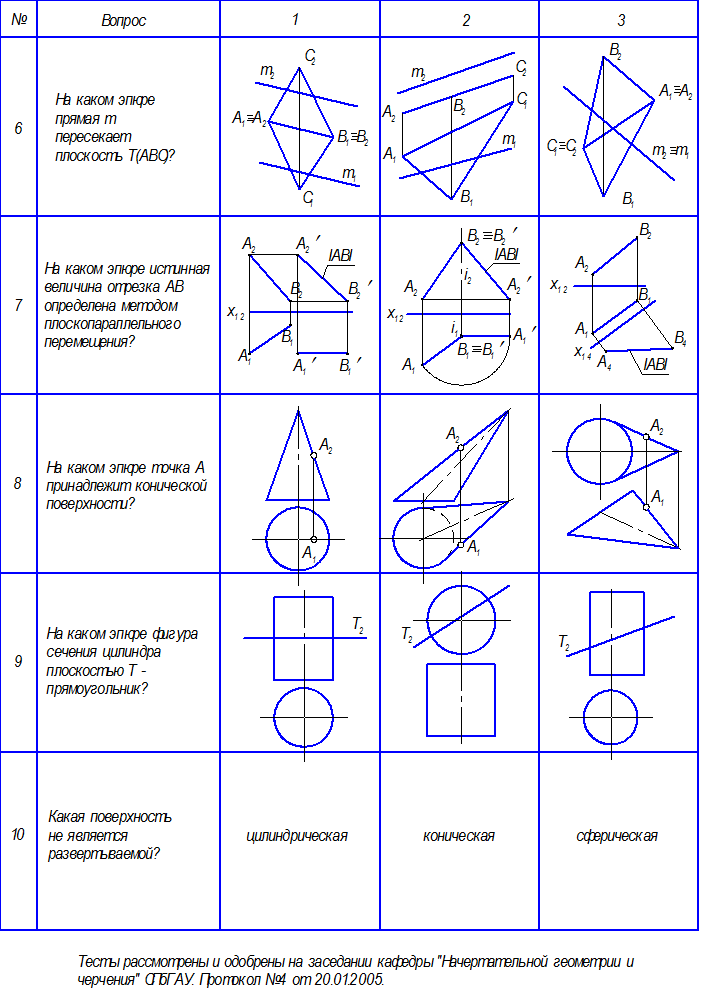

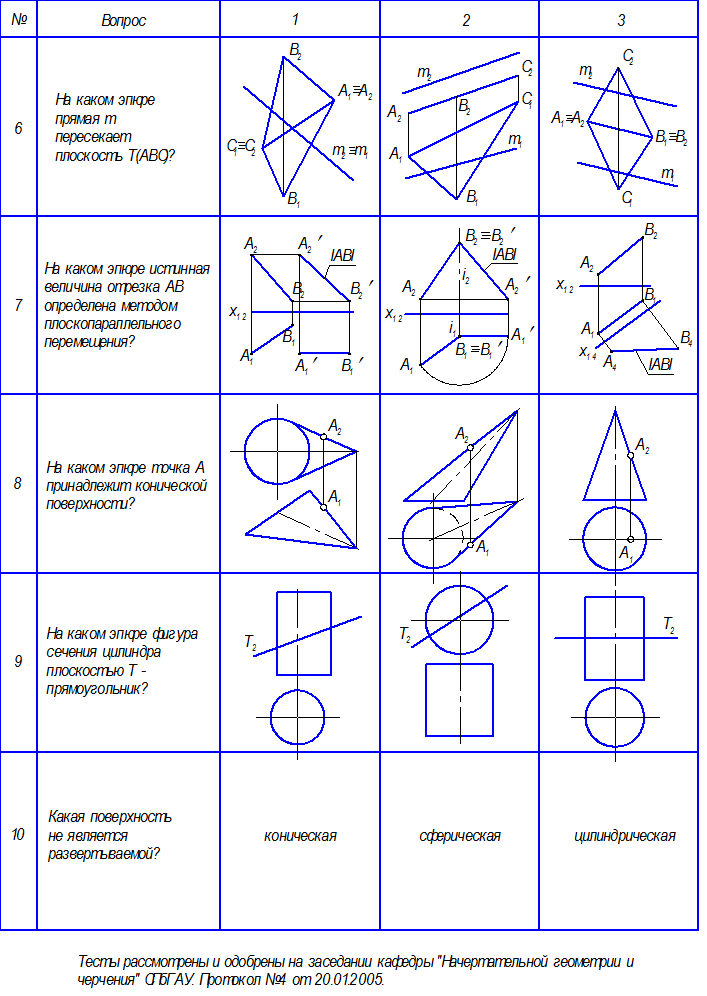

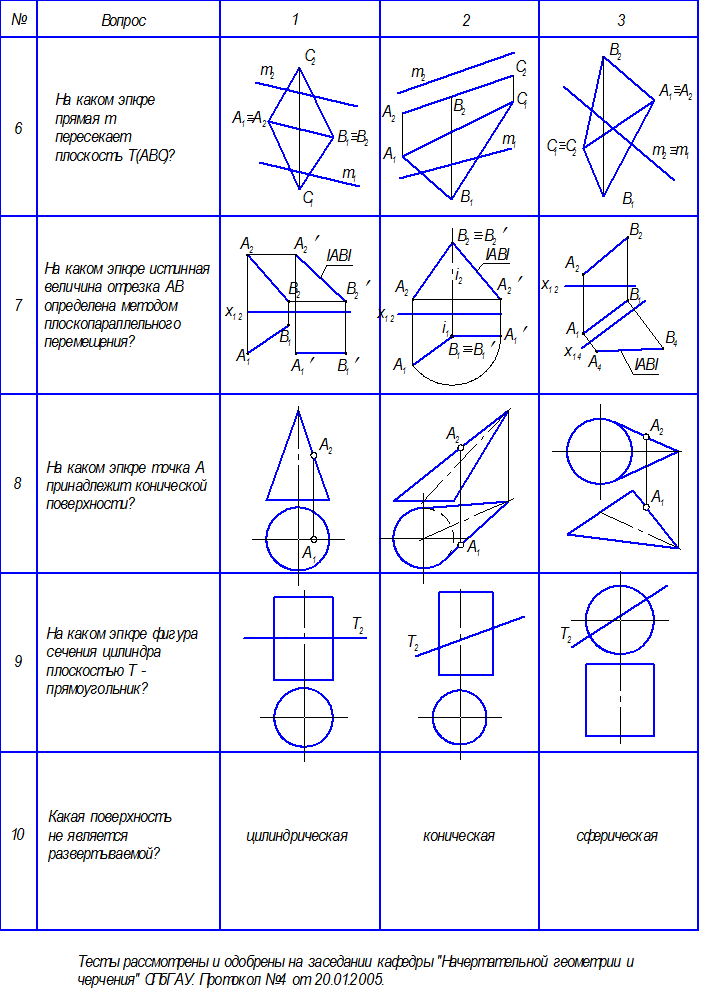

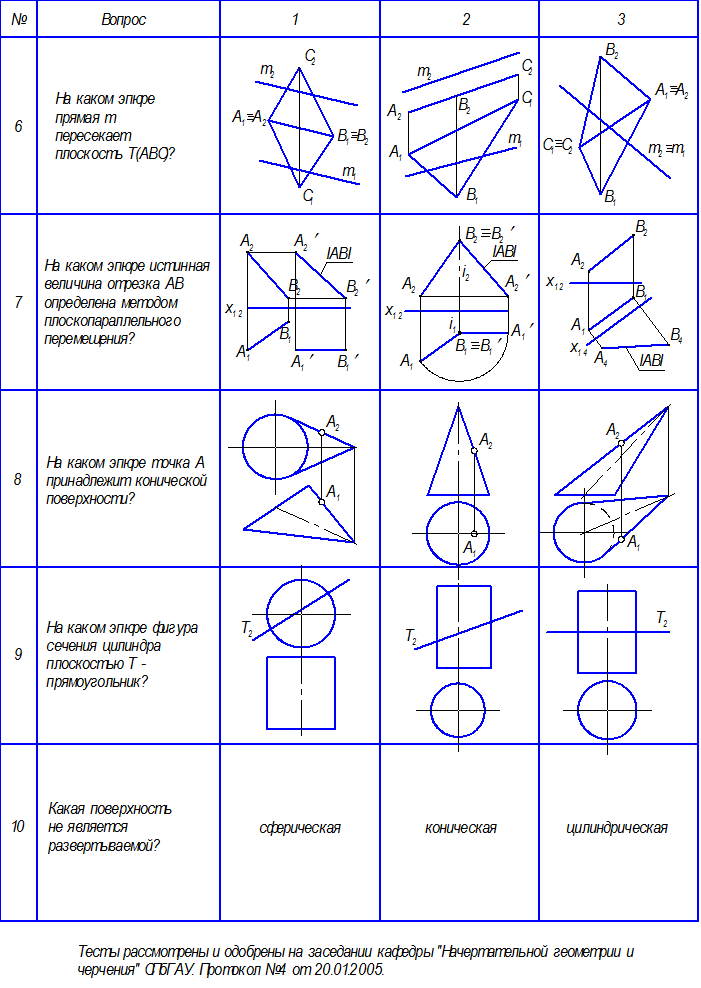

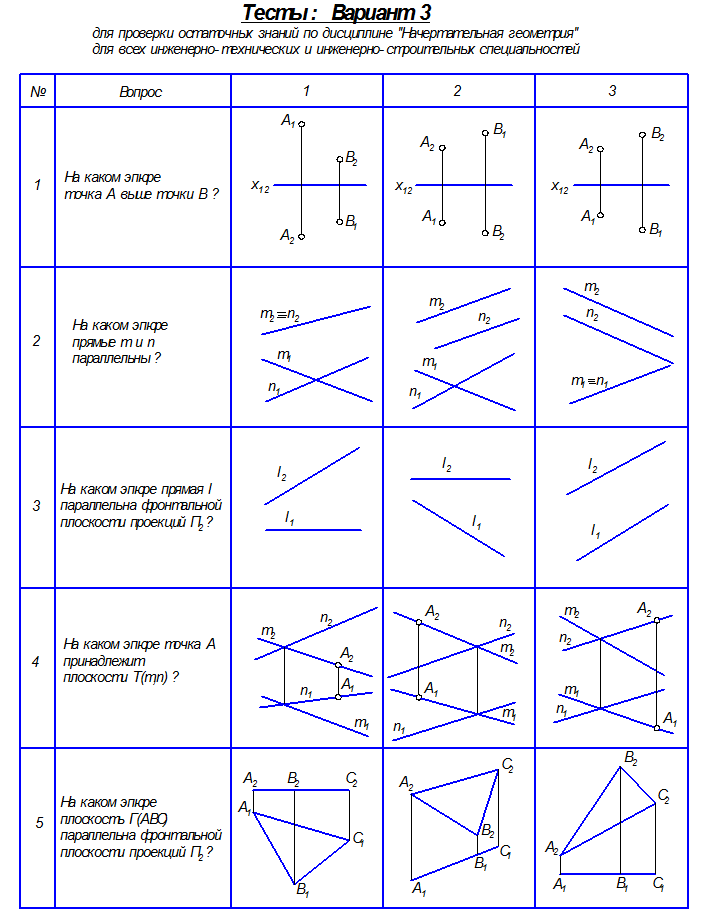

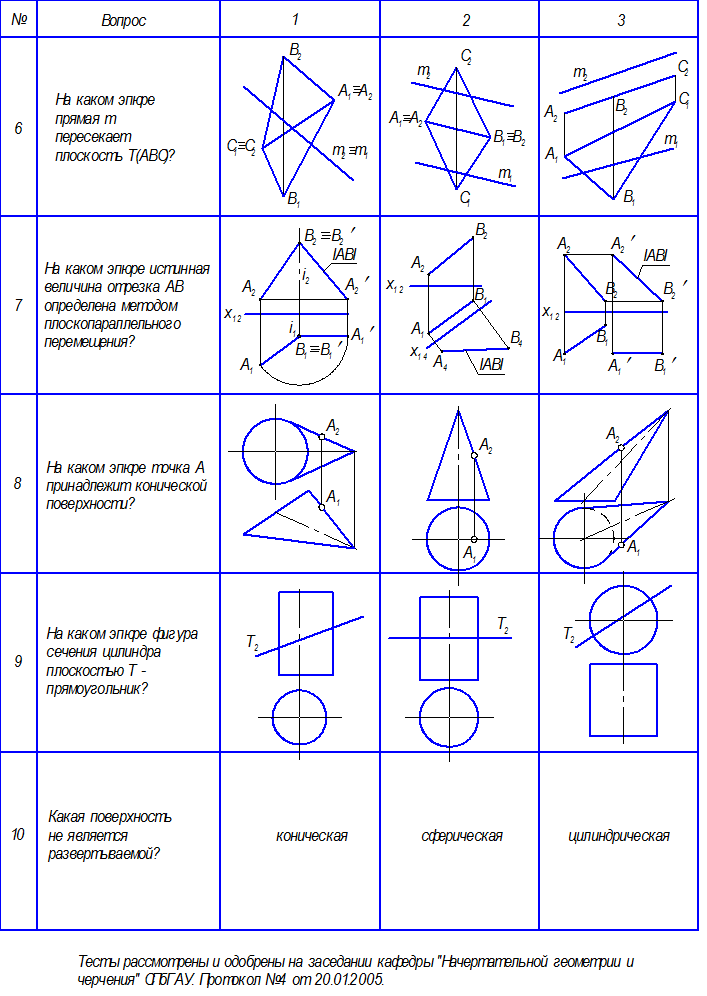

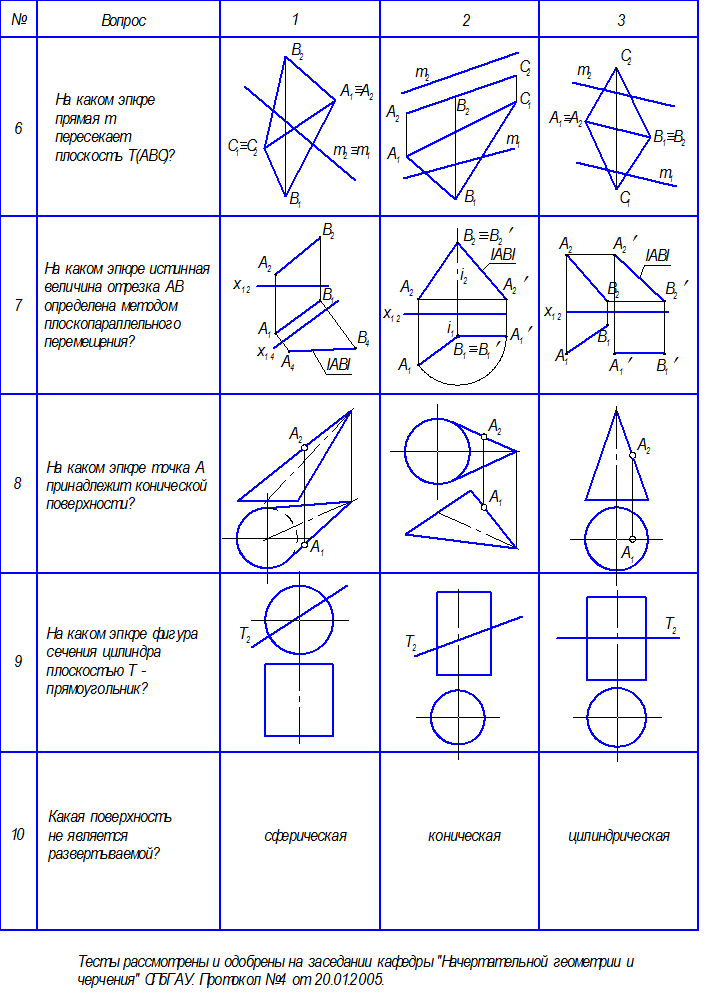

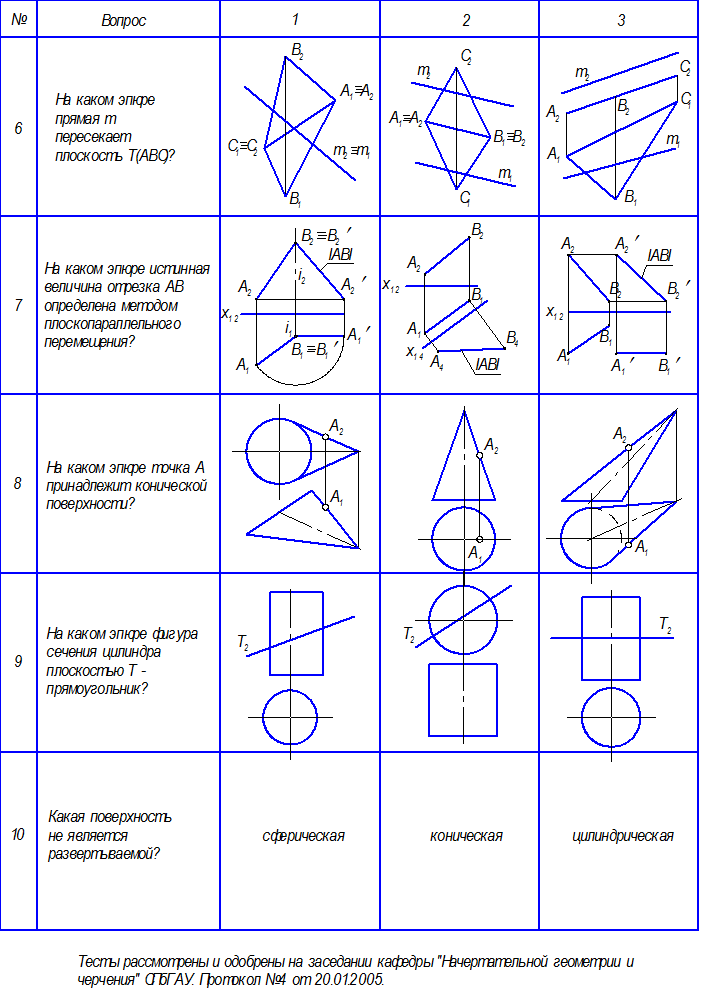

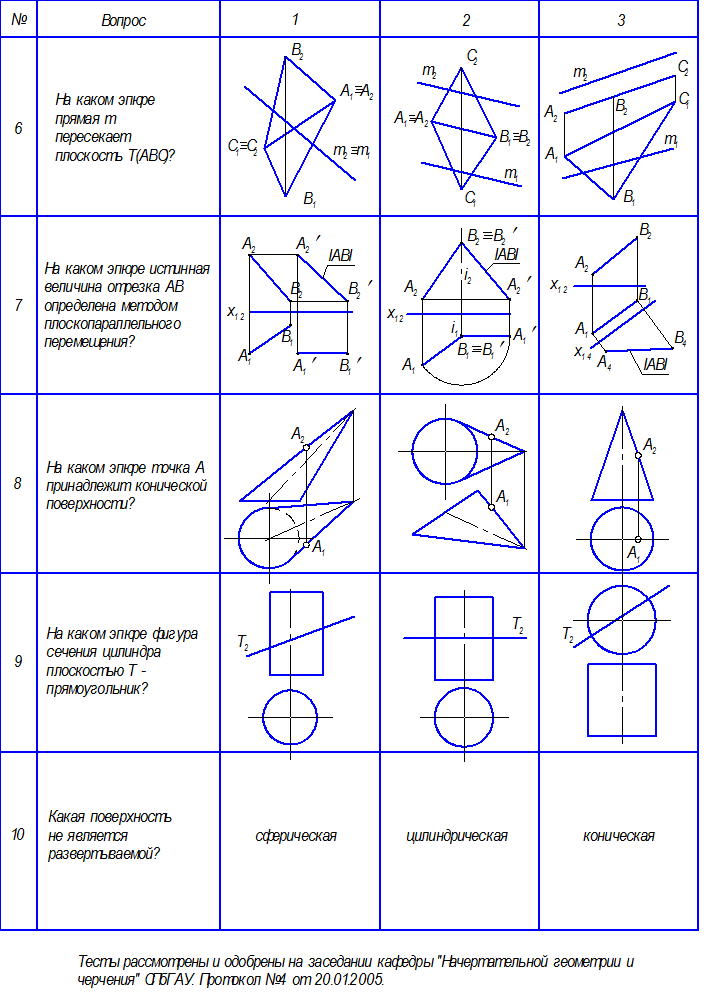

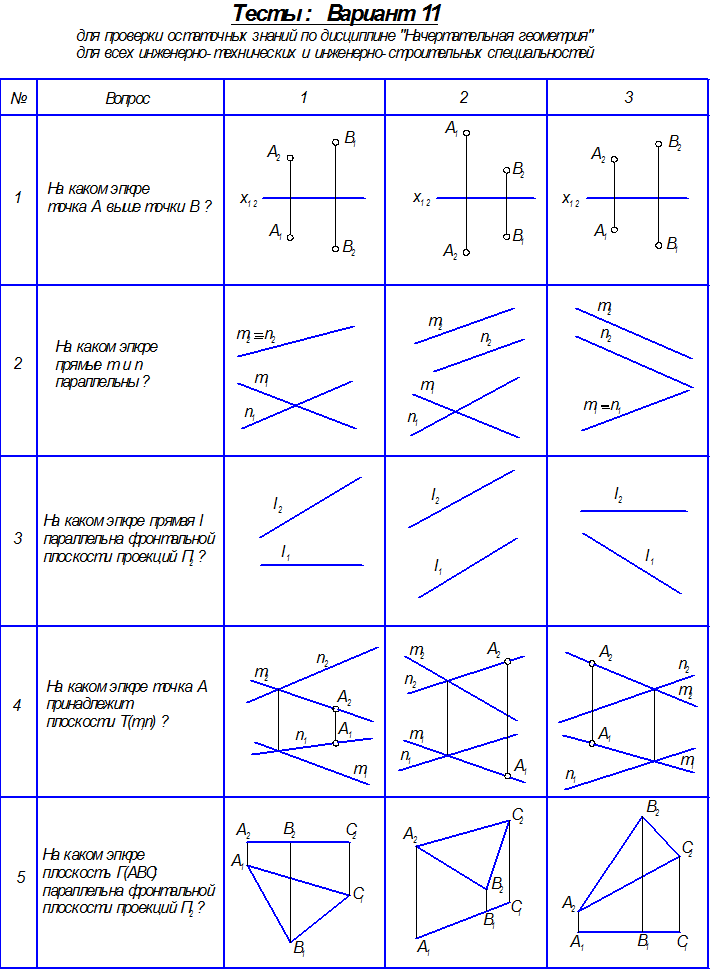

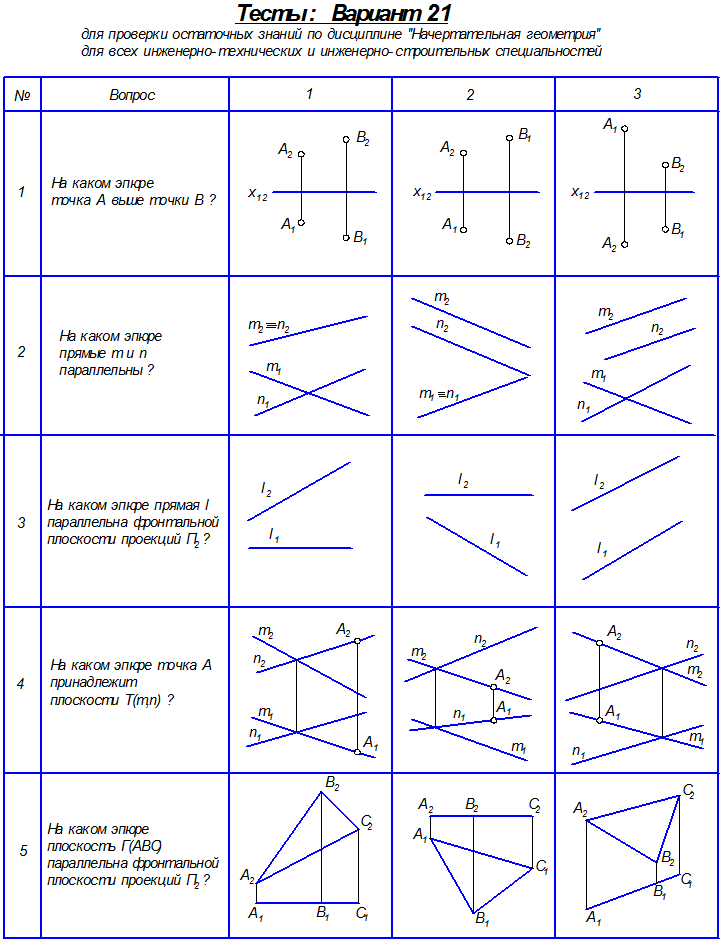

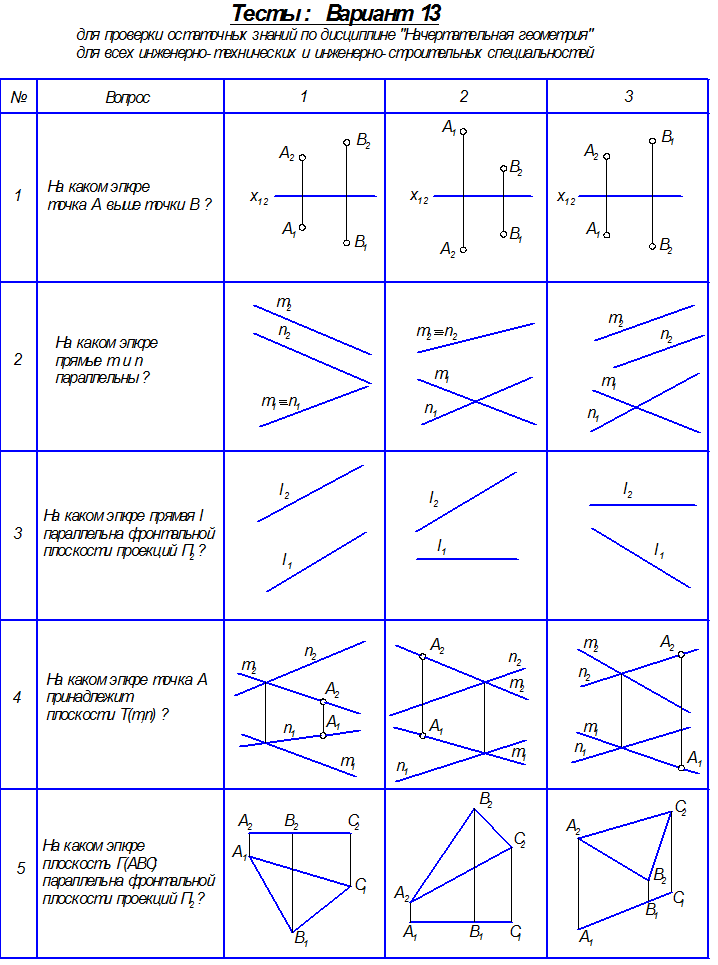

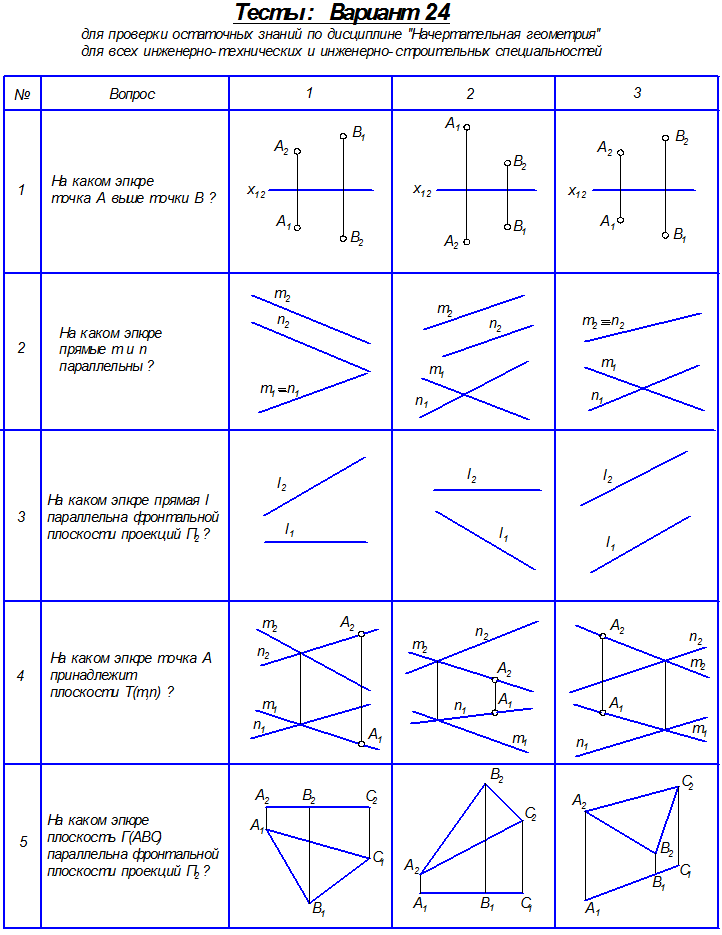

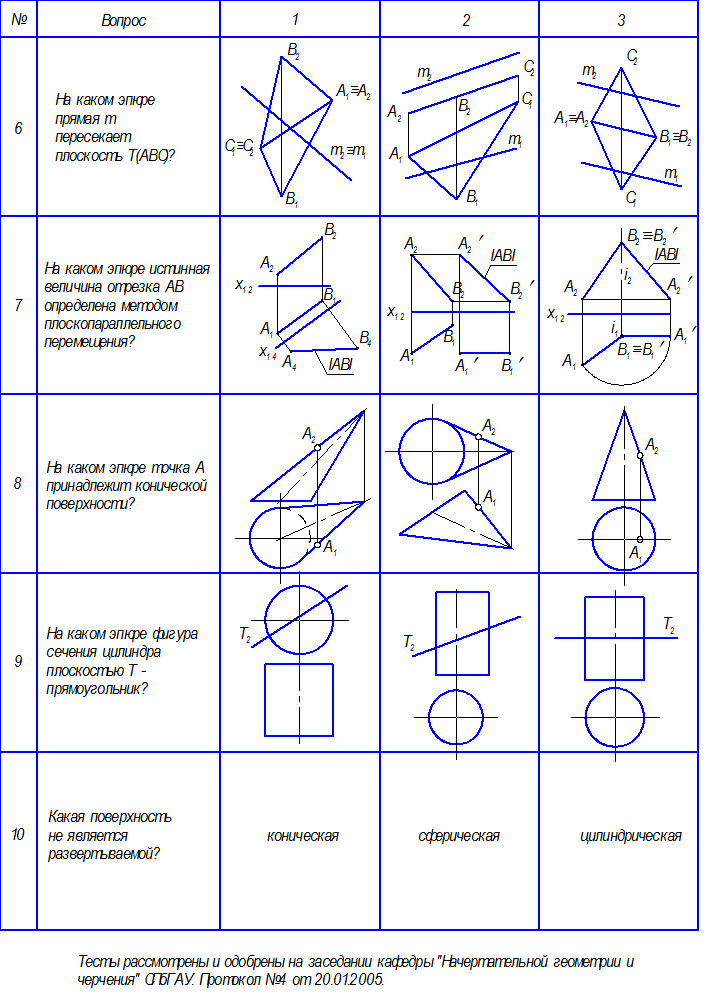

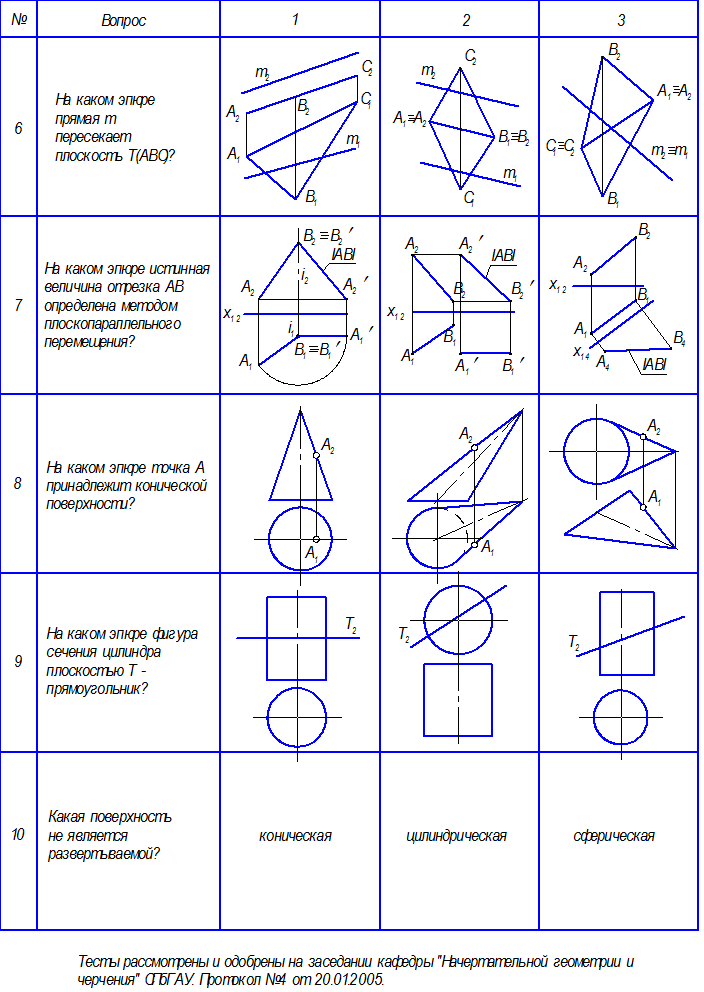

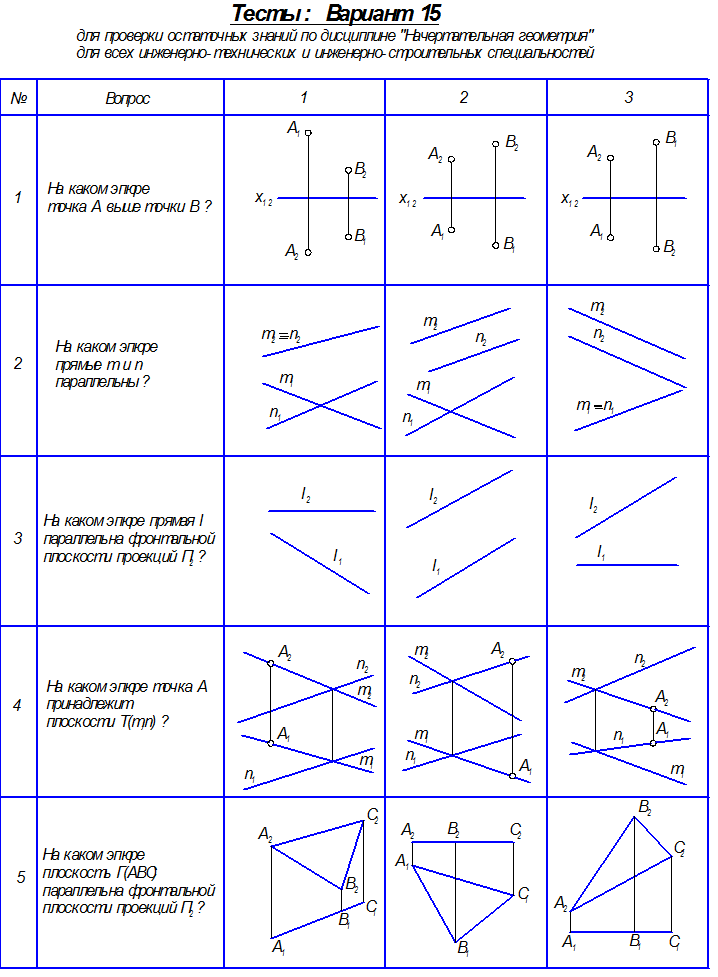

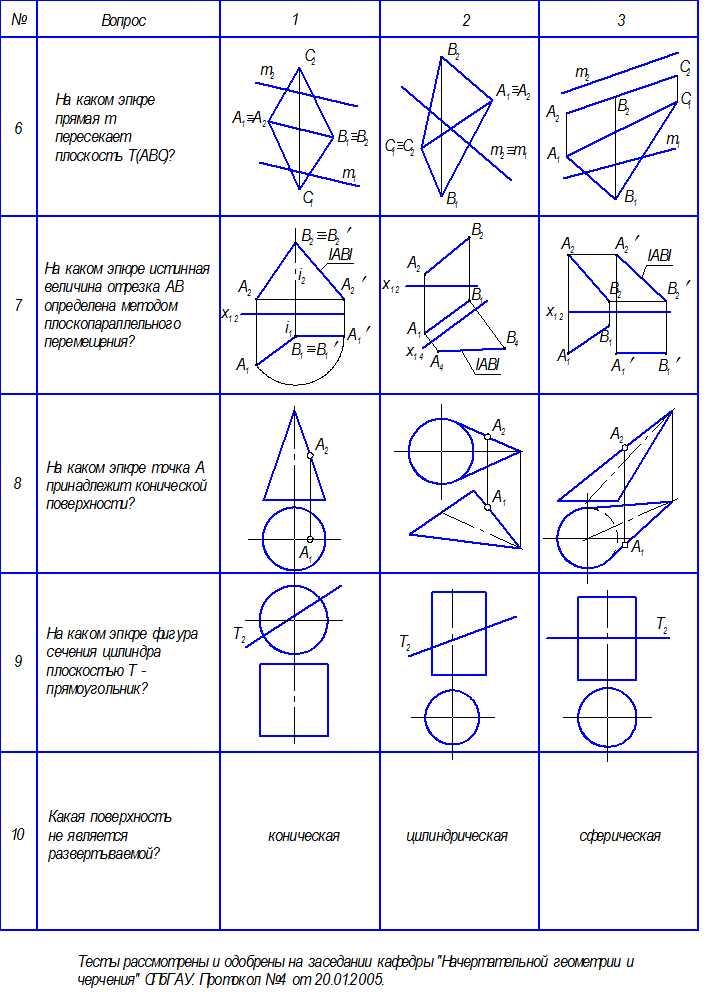

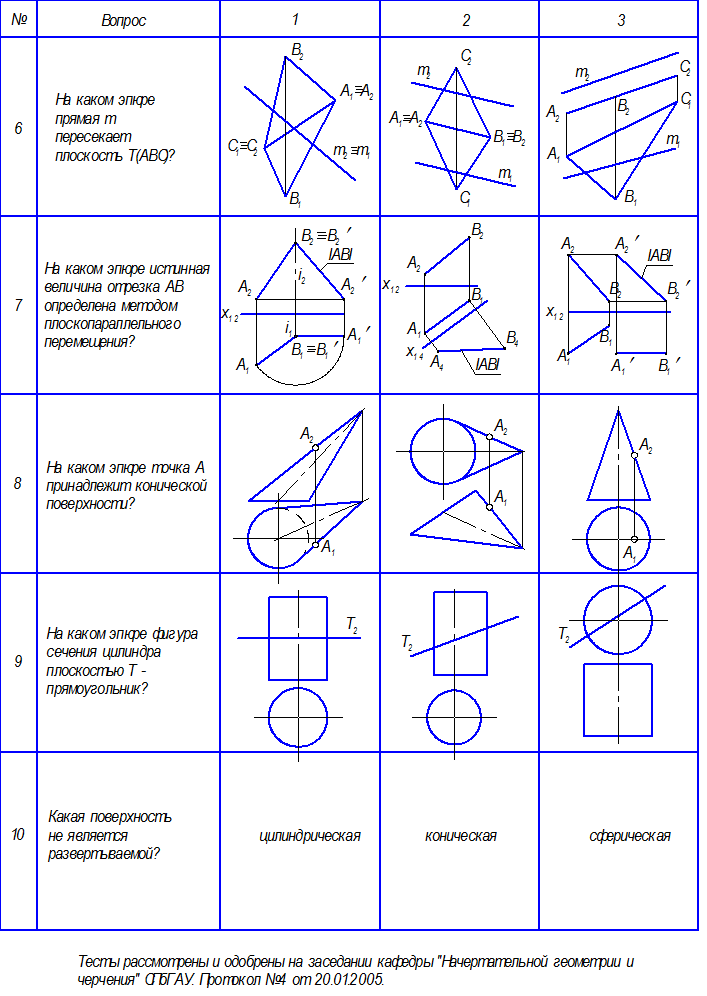

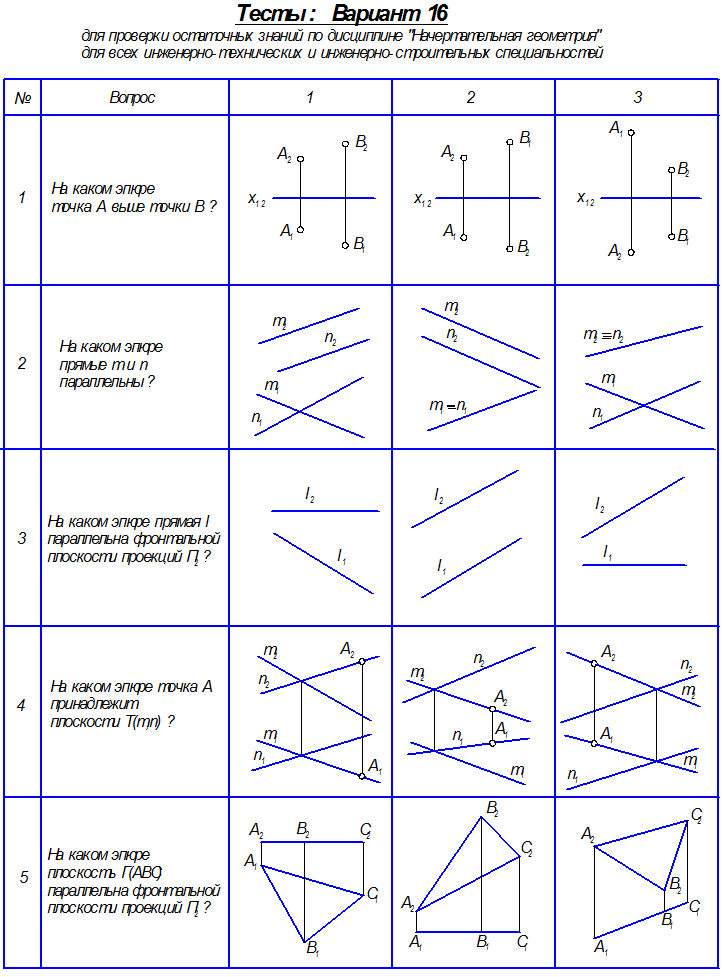

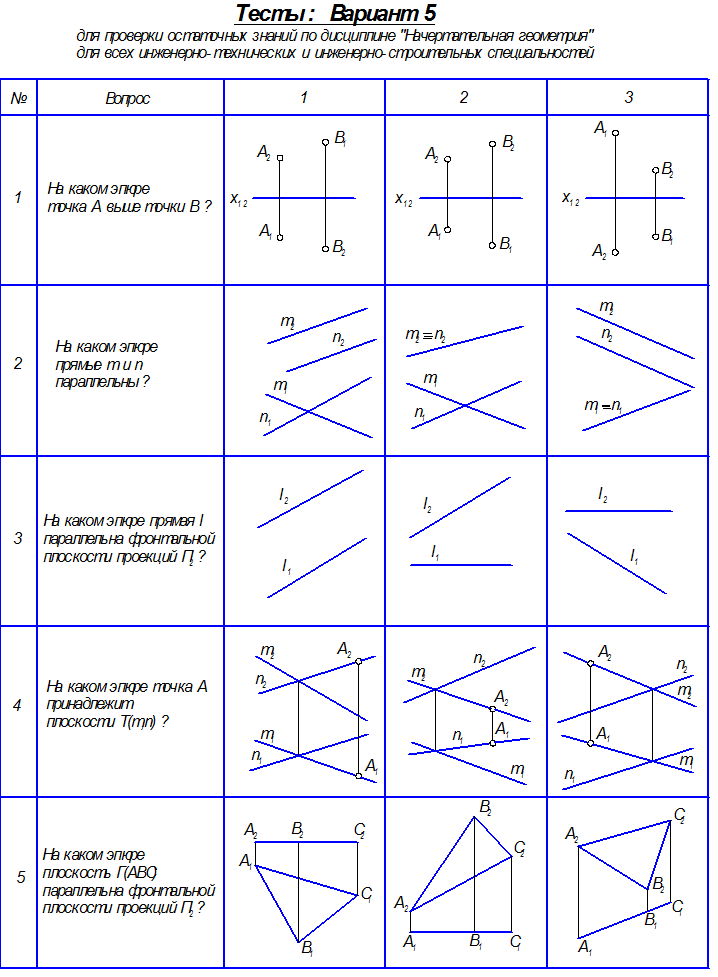

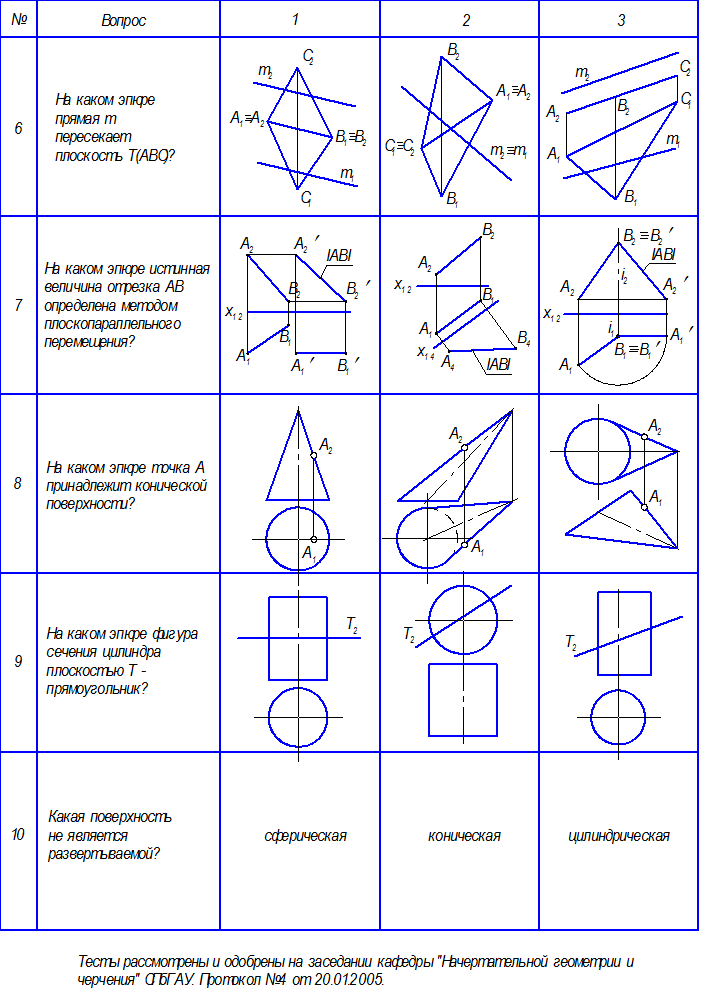

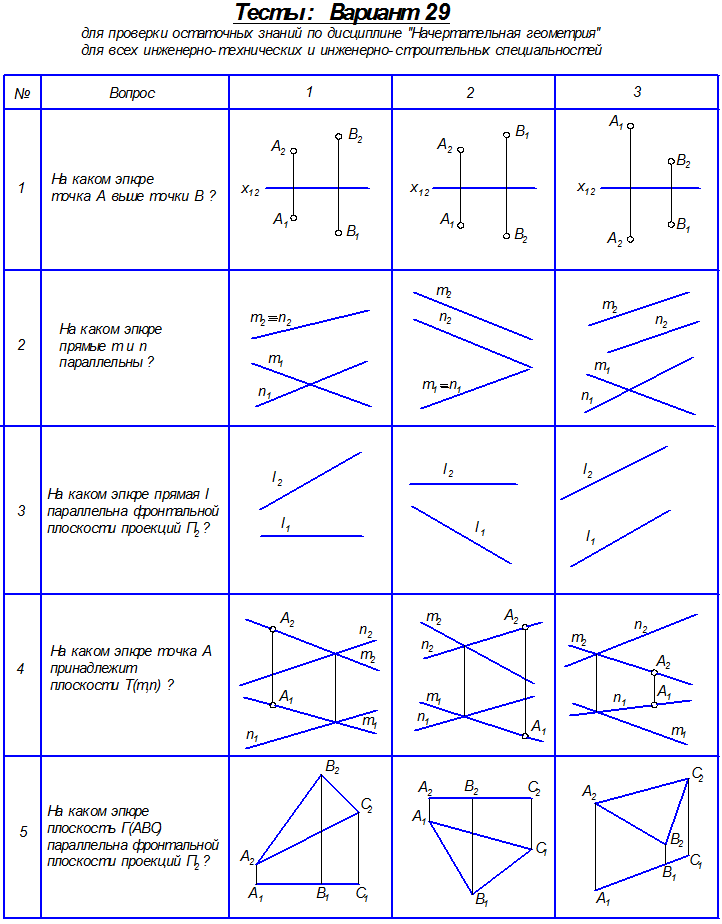

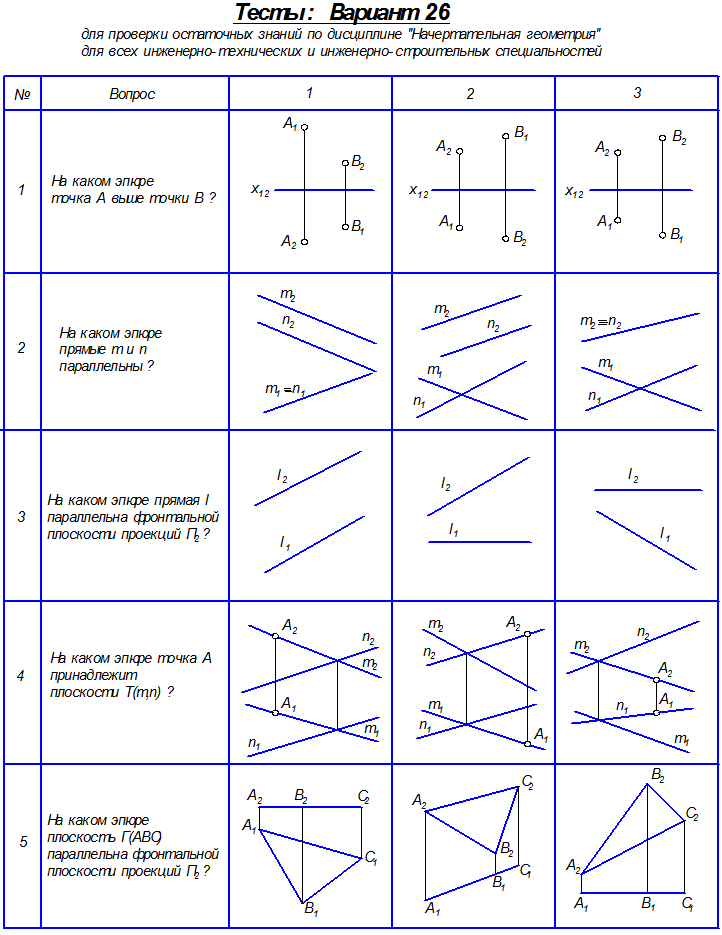

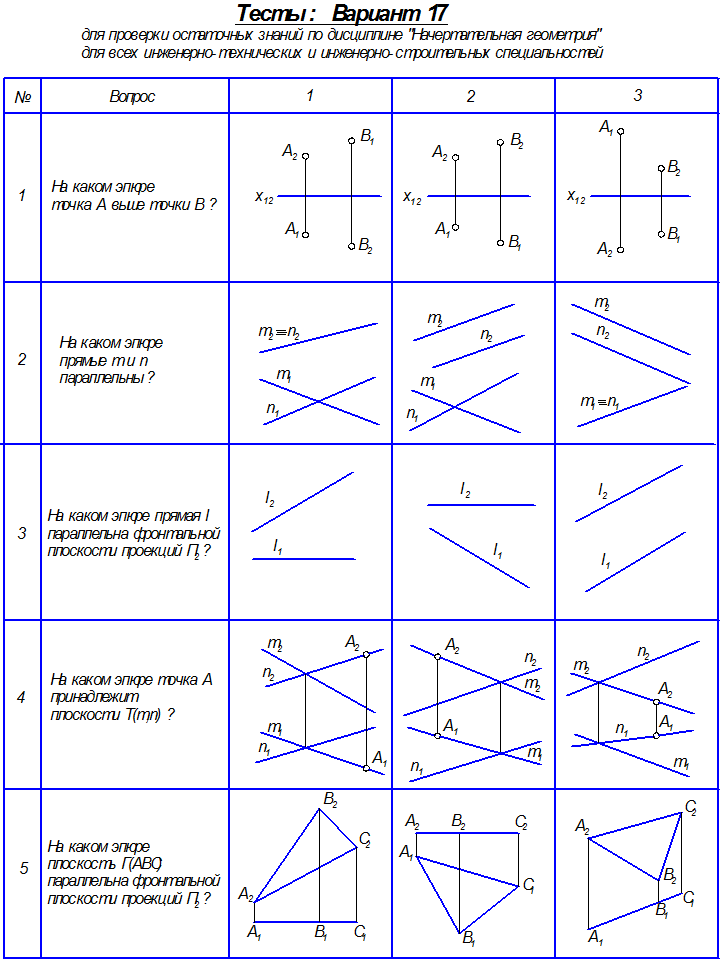

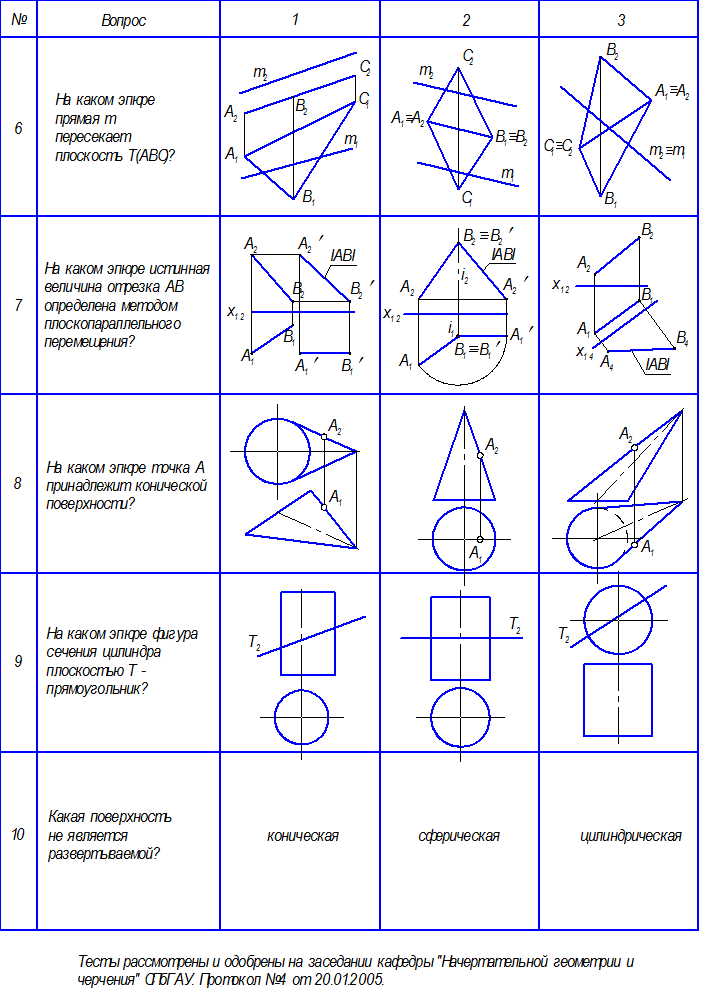

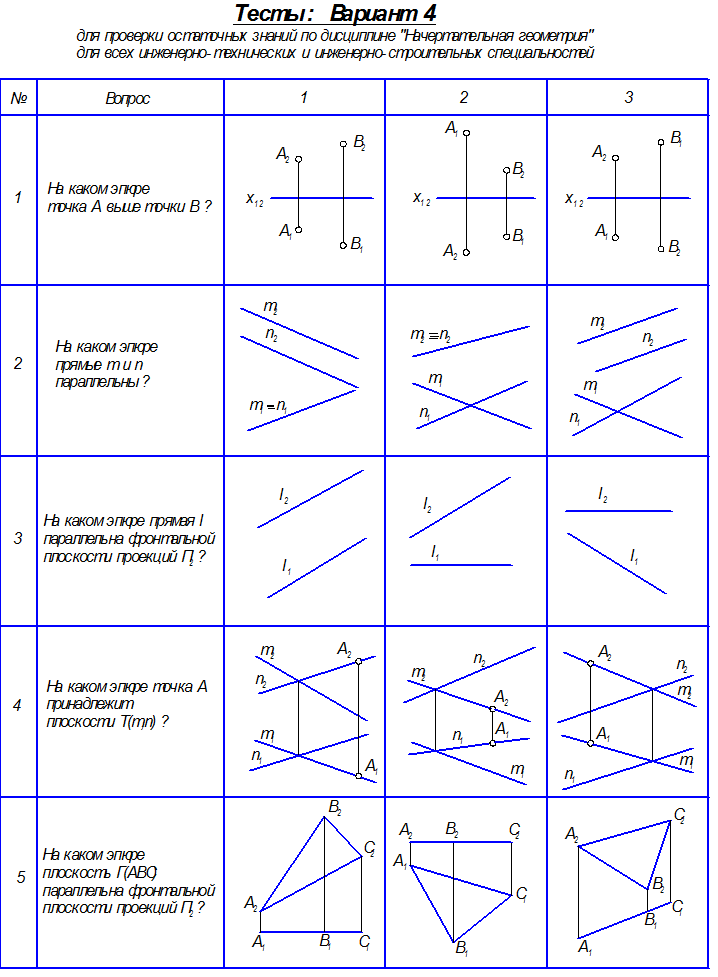

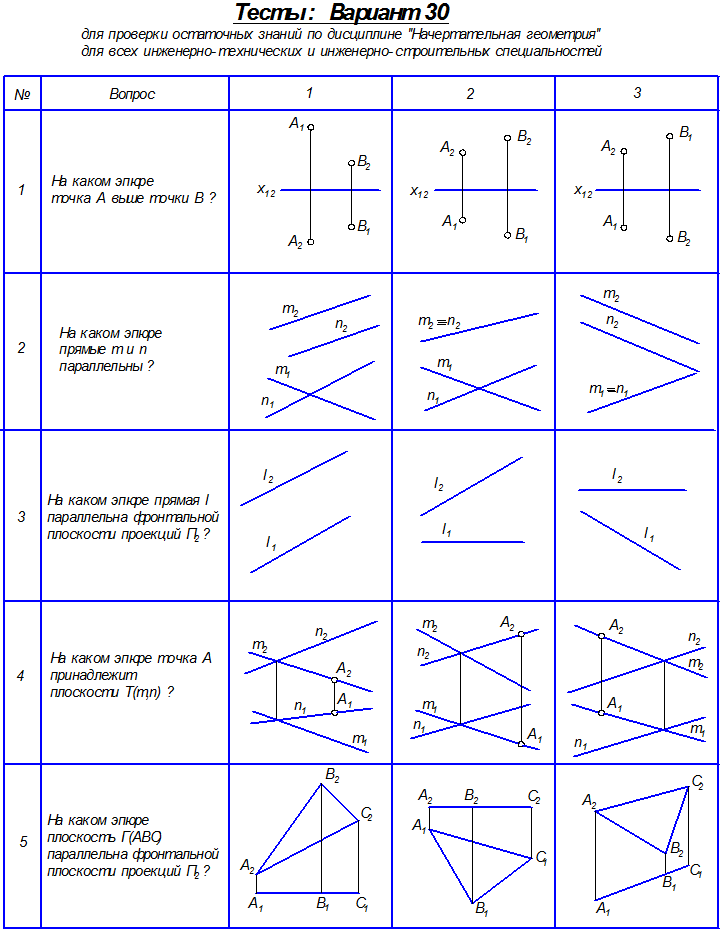

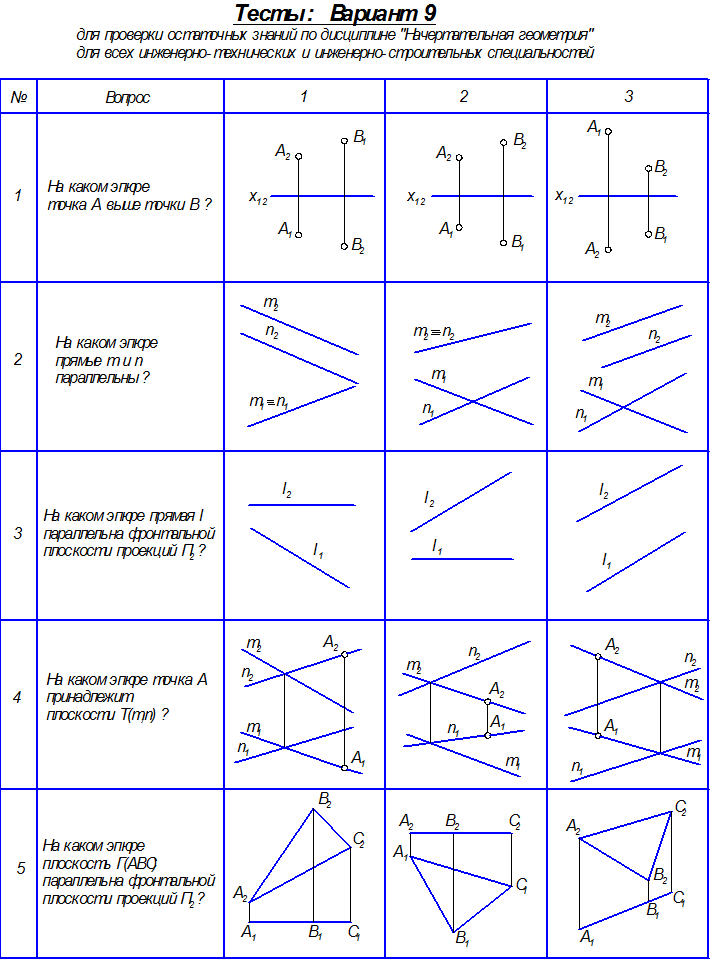

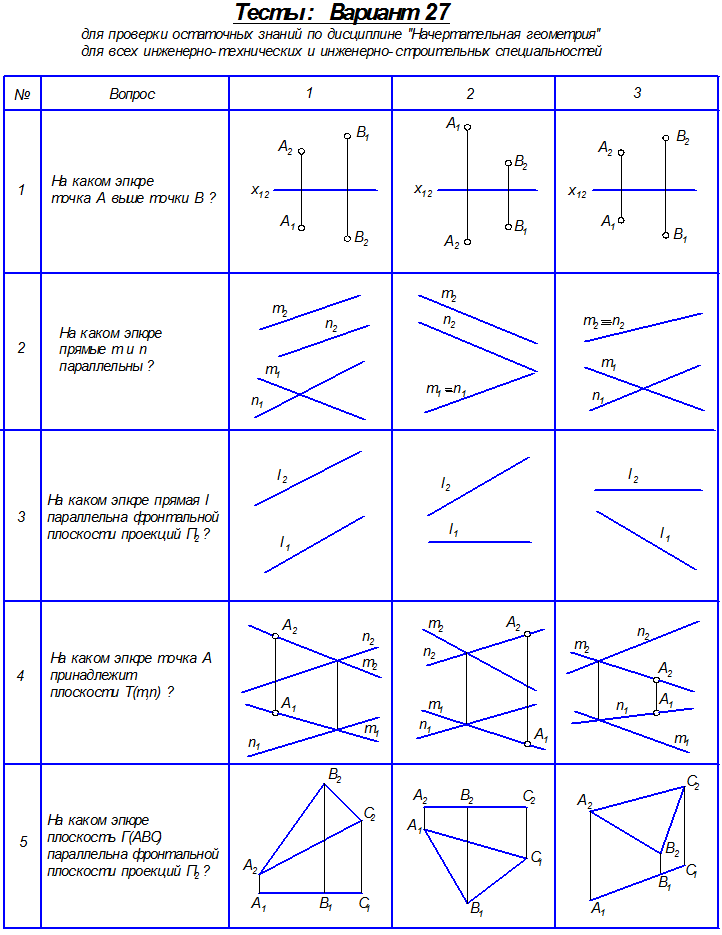

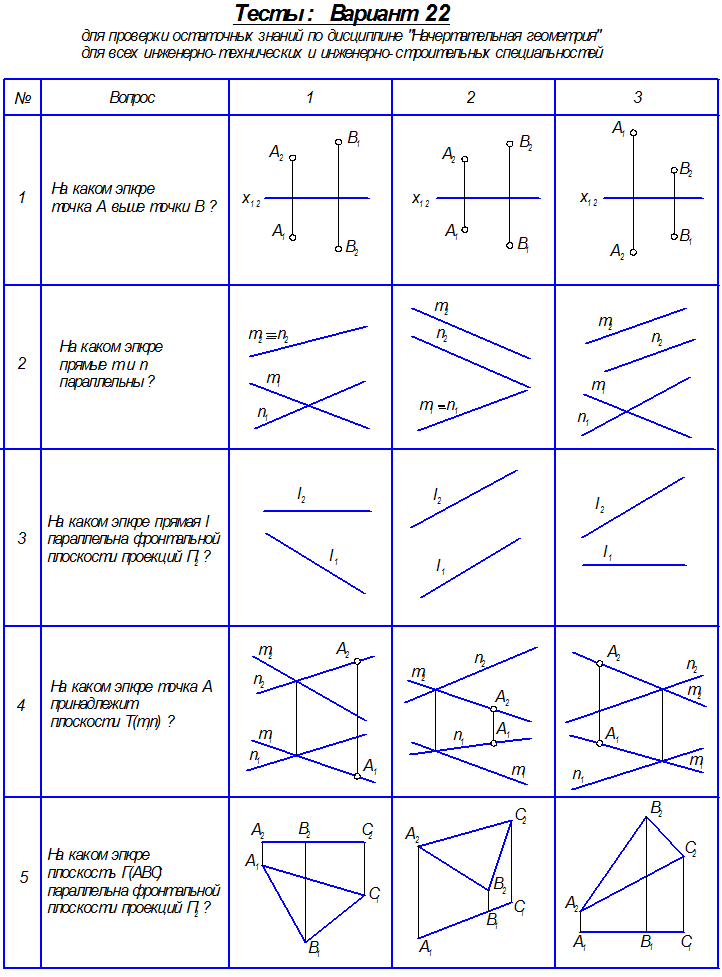

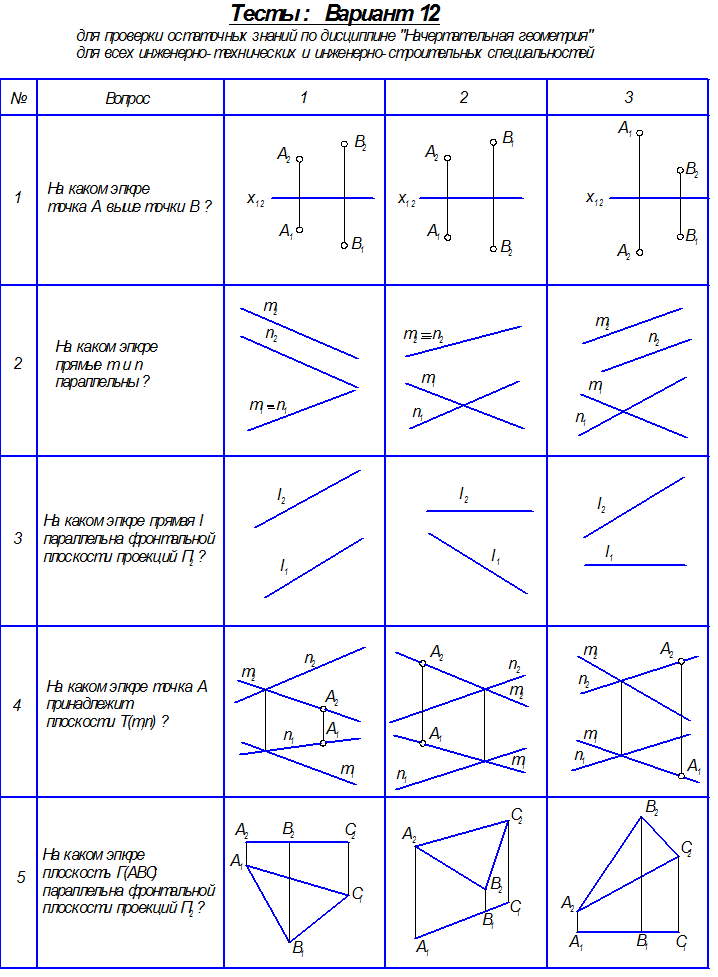

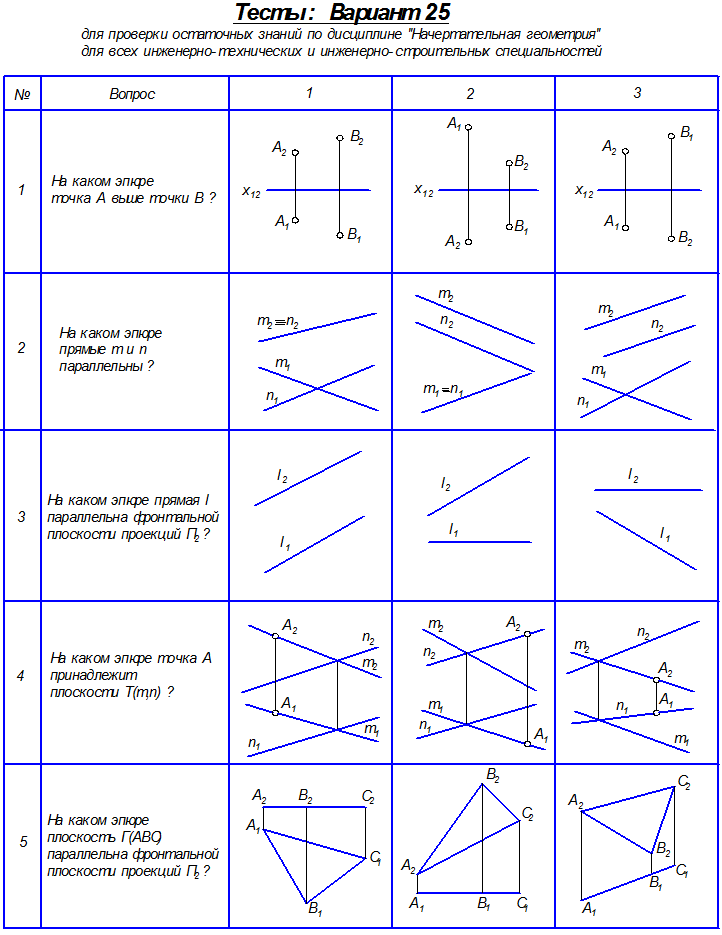

3.1 Начертательная геометрия

3.2. Механика

3.2.1. Теоретическая механика

Укажите номер правильного ответа

Главный вектор системы сил не имеет:

1)  Направления;

2)  Величины (модуля);

3)  Линии действия;

4)  Точки приложения.

Проекция силы на ось OX определяется выражением:

1)  F·cosα·cosβ; Z

2)  F·cosα·sinβ;

3)  F·sinα;

β α Y

X

Установите соответствие:





1.  2.

3. 4.

А. Шарнирно-подвижная опора;

Б. Нерастяжимая нить;

В. Гладкая поверхность;

Г. Неподвижный цилиндрический шарнир;

Д. Неподвижная точка или гладкая линия;

Е. Невесомый стержень.

4. В условии равновесия системы сходящихся сил: «Для равновесия системы сходящихся сил, приложенных к свободному абсолютно твердому телу …, чтобы главный вектор этой системы был равен нулю», - пропущены слова:

1)  Необходимо

2)  Необходимо, но недостаточно

3)  Достаточно

4)  Необходимо и достаточно.

5. Векторный момент силы относительно точки О

есть: В



1) ; 2) r·F·sinα; 3) F·h; 4) 2SΔOAB h

О

А

6. Условие равновесия системы параллельных сил в аналитической форме:

Переносным движением называется:

1) Движение подвижной системы координат относительно неподвижной;

2) Движение точки относительно неподвижной системы координат;

3) Движение точки относительно подвижной системы координат.

Установите соответствие:

1.  Движение неравномерное, прямолинейное;

2.  Движение равномерное, криволинейное;

3.  Движение равномерное, прямолинейное.

А.

Б.

В.

Г.

9. Произвольная плоская система сил приводится к равнодействующей при условии:

1)  ; ;

2)  ; ;

3)  ; ;

4)  ; .

10. Произвольная плоская система сил приводится к паре сил при условии:

1)  ; ;

2)  ; ;

3)  ; ;

4)  ; .

11. Произвольная пространственная система сил приводится к динамическому винту при условии:

1)  ; ;

2)  ; ;

3)  ; ;

4)  ; .

12. Определить реакции опор балки. Весом балки пренебречь.

F1=F2=30 кН.

1)  RA=25кН; RB=50 кН;

2)  RA=50кН; RB=50 кН;

3)  RA=50кН; RB=25 кН;

4)  RA=25кН; RB=25 кН.

13.  Определить реакции опор балки при Р=14 кН.

1)  RA=8 кН; RB=6 кН;

2)  RA=-8 кН; RB=-6 кН;

3)  RA=8 кН; RB=-6 кН;

4)  RA=-8 кН; RB=6 кН.

14.  Определить опорные реакции жесткой рамы при Р=5 кН.

1)  ХА=5 кН; yA=yB= -6 кН;

2)  ХА=6 кН; yA=yB= 5 кН;

3)  ХА=5 кН; yA=yB= 6 кН;

4)  ХА=5 кН; yA= 6 кН; yB= -6 кН.

15.  Движение точки задано уравнением:

S=t3+2t2+5, при условии S(м), t(c). Найти скорость и ускорение точки при

t=0 (с).

1)  v=0 ; a=4 ;

2)  v=7 ; a=10 ;

3)  v=20 ; a=16 ;

4)  v=10 ; a=20 .

16. Положение движущийся точки в любой момент времени может быть определено координатами:

Определить траекторию движения точки.

1)  x2+y2=202;

2)  x2+y2=20;

3)  x2-y2=20;

4)  x2+y2=40.

17. При криволинейном движении точки ее нормальное ускорение равно , а касательное – . Тогда полное ускорение точки:

1)  ;

2)  ;

3)  ;

4)  .

18. Абсолютным движением называется:

1)  движение подвижной системы координат относительно неподвижной;

2)  движение точки относительно неподвижной системы координат;

3)  движение точки относительно подвижной системы координат;

4)  движение точки вместе с подвижной системой координат относительно неподвижной.

19. Если ускорение Кориолиса не равно нулю, то

1)  ;

2)  ;

3)  :

4)

20. Модуль ускорения Кориолиса равен:

1)  ;

2)  ;

3)  ;

4)  .

21. Плоская система сходящихся сил, заданная проекциями сил на координатные оси, находится в равновесии при условии:

1.

2.

3.

22. Угол между вектором силы и положительным направлением оси OY определяется выражением:

1)

2)

3)

4)

23. При известных значениях проекций главного вектора плоской системы сил на координатные оси RX=300 H; RY=400 H его модуль равен:

1)  700 Н;

2)  500 Н;

3)  900 Н;

4)  1600 Н.

24. Движение точки задано уравнениями x=1+2sin0,1t; y=3t. В момент времени t=0 c координаты точки равны:

1)  x1=3(м);y1=0 (м);

2)  x1=3(м);y1=1 (м);

3)  x1=1(м);y1=0 (м);

4)  x1=1(м);y1=3 (м).

25. Положение точки на плоскости в любой момент времени задано радиусом - вектором . В момент времени t1=0 (c) модуль скорости точки равен:

1)  2 м/c;

2)  м/c;

3)  м/c;

4)  √6 м/c.

26. Произвольная пространственная система сил имеет ___________ (указать сколько) уравнений равновесия.

27. Точка движется по окружности согласно уравнению S=t3+2t2+3t.

При t1=1 (c)ее касательное ускорение равно:

1)  12 м/c2;

2)  9 м/c2;

3)  6 м/c2;

4)  10 м/c2.

28. Проекции вектора скорости точки на координатные оси заданы уравнениями: VX=2t2; VY=3t. При t1= 1( c) абсолютная скорость точки равна:

1)  √13 м/с;

2)  √5 м/с;

3)  13 м/с;

4)  5 м/с.

29. Угловая скорость точки при движении по окружности R= 2 м изменяется согласно закону (1/c). В момент времени t1= 1( c) линейная скорость точки равна:

1) 4 м/c;

2) 16 м/c;

3) 128 м/c;

4) 8 м/c.

30. Из условия равновесия свободного абсолютно твердого тела, находящегося под действием произвольной плоской системы сил, может быть определено неизвестных:

1)  2;

2)  3;

3)  5;

4)  7.

31. Парой сил называется:

1)  Две контрпараллельные не равные по модулю силы, линии действия которых не совпадают;

2)  Система двух равных по модулю, параллельных и направленных в одну сторону сил;

3)  Система двух сил, не равных по модулю приложенных к телу.

32. Каким способом задано уравнение движения точки:

X=X(t), Y= Y(t), Z= Z(t) ?

1)  Векторным;

2)  Естественным;

3)  Координатным.

33. Все точки тела имеют в каждый момент времени одинаковые по модулю и направлению скорости и ускорения при движении:

1)  Вращательном;

2)  Плоскопараллельном;

3)  Поступательном.

34. Мгновенный центр скоростей находится:

1)  В точке пересечения векторов скоростей двух точек плоской фигуры;

2)  В точке пересечения перпендикуляров, восстановленных к векторам скоростей двух точек плоской фигуры;

3)  В центре тяжести плоской фигуры;

4)  В одной из точек приложения скоростей.

35. Траектории движения всех точек тела являются окружностями при:

1)  Поступательном движении;

2)  Вращательном движении;

3)  Сложном движении;

4)  Плоскопараллельном движении.

36. Явление резонанса возникает при условии:

( p - частота вынужденных колебаний, k - частота свободных колебаний)

1)  p < k ;

2)  p > k;

3)  p ≈ k;

4)  p = k .

37. Модуль равнодействующей плоской системы трех сил

, , равен:

1)  1.√7 Н;

2)  √5 Н;

3)  5 Н;

4)  7 Н.

38. Под «силой инерции» понимают вектор, приложенный к материальной точке и направленный:

1)  Противоположно абсолютному ускорению точки;

2)  По направлению ускорения точки;

3)  По направлению силы, действующей на точку;

4)  Противоположно вектору силы, действующей на точку.

3.2.2. Сопротивление материалов

Укажите номер правильного ответа

1. Если брус нагружен произвольной пространственной системой сил, то в его поперечных сечениях возникают:

1) три внутренних силовых фактора.

2) четыре внутренних силовых фактора.

3) пять внутренних силовых факторов.

4) шесть внутренних силовых факторов.

2. В поперечных сечениях стержня, растягиваемого или сжимаемого продольными силами, действуют:

1) только нормальные напряжения.

2) только касательные напряжения.

3) нормальные и касательные напряжения.

3. В поперечном сечении стержня, нагруженного по торцам продольными силами Р и Р’ (Р = - Р’, Р = Р’), действуют нормальные напряжения = Р/F, где F – площадь поперечного сечения. B наклонном сечении площади = F/cos, составляющем угол с плоскостью поперечного сечения, действуют нормальные и касательные напряжения, которые вычисляются по формулам:

1) = cos, = sin.

2) = sin, = cos.

3) = cos2, = sin2.

4) = sin2, = cos2.

4. На рисунке представлена схема стержня, нагруженного продольными силами. Если Р1 = 10 т, Р2 = 20 т, модуль упругости первого рода материала стержня Е = 2x105 МПа, площадь поперечного сечения

стержня F = 10 см 2, то полное удлинение стержня равно:

1) 0,6 см,

2) 0,2 см.

3) 0.

4) – 0,2 см.

5) – 0,6 см.

5. На рисунке представлена схема стержня, нагруженного продольной силой Р = 20 т, длина стержня

= 4 м, площадь поперечного сечения F = 10 см2, модуль упругости первого рода материала стержня Е = 2x105 МПа. Потенциальная энергия, накопленная в стержне в результате растяжения, равна:

1) 200 Нм.

2) 400 Нм.

3) 800 Нм.

6. На рисунке представлена схема стержня, нагруженного продольными силами. Если Р1 = 10 т, Р2 = 15 т, Р3 = 15 т, модуль упругости I рода материала стержня Е = 2x105 МПа, площадь поперечного сечения

стержня F = 10 см 2, то наибольшие по модулю нормальные напряжения в поперечных сечениях стержня:

1) на участке стержня длиной 1 и равны 150 МПа.

2) на участке стержня длиной 2 и равны 250 Мпа.

3) на участке стержня длиной 2 и равны 300 Мпа.

4) на участке стержня длиной 3 и равны 200 Мпа.

5) на участке стержня длиной 3 и равны 400 Мпа.

7. Если модуль упругости первого рода материала стержня Е, модуль упругости второго рода материала стержня G, стержень имеет круглое поперечное сечение площади F, полярным моментом инерции IP и осевым моментом инерции I , то жесткостью стержня на растяжение-сжатие будет величина:

1) ЕF.

2) GF.

3) ЕIP.

4) GIP.

5) ЕI.

6) GI.

8. Стержневая система является статически определимой, если:

1) нагружена произвольной плоской системой сил.

2) нагружена произвольной пространственной системой сил.

3) если все опорные реакции могут быть определены в результате решения уравнений статики, а внутренние усилия в некоторых стержнях найдены быть не могут.

4) если все опорные реакции и внутренние усилия во всех стержнях могут быть определены в результате решения уравнений статики.

9. Условие статической определимости плоской фермы, имеющей s стержней и n узлов, имеет вид:

1) 2s = 2n - 3.

2) 2s = 2n + 3:

3) s = 2n – 3.

4) s = 2n + 3.

10. Статически определимой внешним образом является схема плоской фермы, представленная на

рисунках:

1)4) 4.

11. Статически неопределимой внутренним образом является схема плоской фермы, представленная на рисунках:

1) 3) 3.

12. Степень статической неопределимости плоской стержневой системы, изображенной на рисунке,

равна:

1))

13. Стержень круглого поперечного сечения (см. рисунок), имеющий длину = 2,5 м, диаметр сечения d = 10 см и выполненный из материала с модулем сдвига G = 8x104 МПа, закручивается приложенным к правому торцевому сечению крутящим моментом Мк = 31400 Нм. Угол поворота правого торцевого сечения равен:

1) 0,04 радиана.

2) 0,06 радиана.

3) 0,08 радиана.

4) 0,1 радиана.

14. Стержень круглого поперечного сечения (см. рисунок), имеющий длину = 2,5 м, диаметр сечения d = 10 см и выполненный из материала с модулем сдвига G = 8x104 МПа, закручивается приложенным к

правому торцевому сечению крутящим моментом Мк = 31400 Нм. Потенциальная энергия, накопленная в стержне в результате крутильной деформации, равна:

1) 1570 Нм.

2) 3140 Нм.

3) 6280 Нм.

15. Стержень круглого поперечного сечения, имеющий диаметр сечения d = 10 см, закручивается приложенными по торцам равными и противоположно направленными крутящими моментами Мк = 31400 Нм. Наибольшие касательные напряжения в сечениях стержня равны:

1) 120 МПа.

2) 140 МПа.

3) 160 МПа.

4) 180 МПа.

5) 200 МПа.

16. Касательные напряжения в стержне круглого поперечного сечения, закручиваемого по торцам равными и противоположно направленными крутящими моментами:

1) распределяются по сечению равномерно и равны нулю в точке, являющейся центром круга.

2) возрастают от центра круга в любом радиальном направлении по одному и тому же линейному закону.

3) возрастают от центра круга в любом радиальном направлении по одному и тому же квадратичному закону.

4) распределяются только по контуру сечения.

17. При кручении стержня прямоугольного поперечного сечения наибольшие касательные напряжения имеют место:

1) в вершинах прямоугольника.

2) в точках, являющихся серединами меньших сторон прямоугольника.

3) в точках, являющихся серединами больших сторон прямоугольника.

4) во всех точках контура сечения.

18. При кручении тонкостенного стержня открытого профиля касательные напряжения распределены по толщине сечения:

1) равномерно.

2) по линейному закону.

3) по квадратичному закону.

19. Свободные колебания линейного осциллятора (точечной массы, установленной на невесомой линейной пружине растяжения-сжатия) при отсутствии сил сопротивления движению:

1) происходят по произвольному периодическому закону в зависимости от начальных условий.

2) являются гармоническими.

3) являются ангармоническими.

20. Частота собственных колебаний линейного осциллятора (точечной массы, установленной на невесомой линейной пружине растяжения-сжатия) зависит от:

1) начальных условий задачи.

2) параметров колебательной системы.

3) начальных условий задачи и параметров колебательной системы.

21. Главные центральные оси сечения характеризуются:

1) обращением в ноль центробежного момента инерции.

2) экстремальным значением осевых моментов инерции.

3) экстремальным значением осевых моментов инерции и обращением в ноль центробежного момента инерции.

22. Момент инерции прямоугольного сечения, изображенного на рисунке, относительно оси х равен:

1) 1000 см4.

2) 4000 см4.

3) 13000 см4.

4) 27000 см4.

23. При поперечном изгибе в сечениях балки возникают внутренние силовые факторы:

1) изгибающие моменты.

2) изгибающие моменты и перерезывающие силы.

3) изгибающие моменты, перерезывающие силы и продольная сила.

24. Поперечные деформации балки будут происходить в плоскости действия нагрузки (прямой изгиб), если:

1) одна из главных центральных осей сечения балки лежит в плоскости действия нагрузки.

2) ни одна из главных центральных осей сечения балки не лежит в плоскости действия нагрузки.

3) балка имеет круглое поперечное сечение.

25. Если балка c изгибной жесткостью ЕI нагружена распределенной нагрузкой q(x), где х – текущая координата точек балки, то прогибы балки у, перерезывающая сила и изгибающий момент связаны дифференциальными соотношениями:

1) d2Q/dx2 = q / x, d2M/dx2 = Q / x, ЕI d4y/dx4 = q .

2) dQ/dx = q, dM/dx = Q, ЕI d4y/dx4 = q .

3) dQ/dx = q, dM/dx = Q, ЕI d3y/dx3 = qx .

26. Эпюра перерезывающих сил, действующих в сечениях балки:

1) всегда представляет собой гладкую кривую.

2) всегда представляет собой прямую линию с изломами.

3) претерпевает скачки в точках приложения сосредоточенных сил.

4) претерпевает скачки в точках приложения сосредоточенных сил и имеет изломы в точках приложения сосредоточенных моментов.

27. Эпюра изгибающих моментов, действующих в сечениях балки:

1) всегда представляет собой гладкую кривую.

2) всегда представляет собой прямую линию с изломами.

3) имеет изломы в точках приложения сосредоточенных сил и претерпевает скачки в точках приложения сосредоточенных моментов.

4) имеет изломы в точках приложения сосредоточенных моментов и претерпевает скачки в точках приложения сосредоточенных сил.

28. Изображенная на рисунке схема консольной балки нагружена на свободном конце изгибающим моментом М = 10000 Нм. Балка имеет прямоугольное сечение высотой 10 см и шириной 12 см, и

плоскость действия изгибающего момента совпадает с осью симметрии сечения, параллельной высоте сечения. Наибольшие нормальные напряжения в сечениях балки равны:

1) 10 МПа.

2) 50 МПа.

3) 500/13 МПа.

29. Изображенная на рисунке схема консольной балки нагружена на свободном конце изгибающим моментом М = 10000 Нм. Балка имеет длину = 2 м и прямоугольное сечение высотой 10 см и шириной

12 см, и плоскость действия изгибающего момента совпадает с осью симметрии сечения, параллельной высоте сечения. Модуль упругости первого рода материала балки Е = 2х105 МПа. Наибольший прогиб балки равен:

1) 1 см.

2) 2 см.

3) 3 см.

4) 4 см.

30. Балка, во всех сечениях которой действует изгибающий момент М = 10000 Нм, имеет длину= 2 м и сечение с моментом инерции относительно главной центральной оси, перпендикулярной плоскости действия изгибающего момента, равным 10—5 м4 . модуль упругости первого рода материала балки Е = 2х105 МПа. Потенциальная энергия изгиба балки равна:

1) 50 Нм.

2) 100 Нм.

3) 200 Нм

31. Линейное дифференциальное уравнение второго порядка ЕIy’’= M(x) , где ЕI - изгибная жесткость балки, М(х) – изгибающий момент в сечении балки с текущей координатой х, описывает прогибы:

1) балки в точках приложения сил.

2) любых точек балки с одним участком.

3) любых точек балки с произвольным числом участков.

32. Дифференциальное уравнение, описывающее поперечные деформации балки с несколькими участками, является:

1) обыкновенным линейным.

2) обыкновенным кусочно-линейным.

3) уравнением в частных производных.

33. В результате интегрирования кусочно-линейного дифференциального уравнения, описывающего прогибы балки во всех ее точках, появляются 2n произвольных постоянных интегрирования (n – число участков). Эти постоянные определяются:

1) из граничных условий, вытекающих из условий закрепления балки, и уравнений скачка перерезывающей силы и изгибающего момента при переходе через границы участков.

2) из граничных условий, вытекающих из условий закрепления балки, и условий непрерывности прогибов и углов поворота сечений балки на границах между участками.

3) из граничных условий, вытекающих из условий закрепления балки, уравнений скачка перерезывающей силы при переходе через границы участков, и условий непрерывности прогибов балки на границах между участками.

4) из граничных условий, вытекающих из условий закрепления балки, уравнений скачка изгибающего момента при переходе через границы участков, и условий непрерывности углов поворота сечений балки на границах между участками.

34. Реакции связей, наложенных на статически неопределимую балку, определяются из:

1) уравнений статики.

2) уравнений совместности деформаций.

3) системы уравнений, включающей уравнения статики и уравнения совместности деформаций.

35. Касательные напряжения при поперечном изгибе балки, обусловленные действием перерезывающих сил и вычисляемые по формуле Журавского, распределяются по высоте сечения:

1) равномерно.

2) по линейному закону, когда = 0 в точках нейтральной линии и = в наиболее удаленных точках сечения.

3) по квадратичному закону, и = в точках нейтральной линии, а в наиболее удаленных точках сечения = 0.

36. При вычислении потенциальной энергии деформированного бруса можно, по сравнению с другими составляющими, пренебречь потенциальной энергией:

1) растяжения.

2) кручения.

3) сдвига.

4) изгиба.

37. Согласно теореме Кастилиано перемещение какой-либо точки стержневой системы в заданном направлении равно частной производной от потенциальной энергии системы по:

1) единичной силе, которую следует приложить ее в рассматриваемой точке в направлении искомого перемещения.

2) силе, приложенной в рассматриваемой точке и действующей в направлении искомого перемещения. если такая сила отсутствует, то ее следует приложить и после вычисления производной положить эту силу равной нулю.

3) любой из приложенных к системе сил, действующих в направлении искомого перемещения. если такая сила отсутствует, то ее следует приложить в любой точке и после вычисления производной положить эту силу равной нулю.

38. При вычислении перемещения какой-либо точки стержневой системы в требуемом направлении с помощью интегралов Мора используются аналитические выражения для внутренних силовых факторов, обусловленных:

1) действием задаваемой системы внешних сил и действием системы единичных сил, прикладываемых после снятия нагрузки в рассматриваемой точке в направлениях действия внутренних силовых факторов.

2) действием задаваемой системы внешних сил и действием единичной силы, прикладываемой после снятия нагрузки в рассматриваемой точке в направлении искомого перемещения.

3) действием задаваемой системы внешних сил и действием системы единичных сил, прикладываемых после снятия нагрузки в точках приложения задаваемых сил в направлении искомого перемещения

39. Раскрытию статической неопределимости стержневых систем медом сил связано с освобождением системы от дополнительных связей и превращением ее в основную систему, которая:

1) является единственной и геометрически неизменяемой.

2) является единственной, статически определимой и геометрически неизменяемой.

3) является статически определимой и геометрически неизменяемой, но не единственной.

40. Потеря устойчивости продольно сжатого стержня по Эйлеру означает:

1) появление немалых поперечных деформаций точек стержня, которые сохраняются при снятии нагрузки.

2) появление качественно новой формы равновесия стержня – балочной, и эта качественно новая форма равновесия существует, когда из уравнений, определяющих эту форму, находят нагрузку, при которой эта форма становится возможной.

3) разрушение стержня под действием продольных сил.

3.2.3. Теория механизмов и машин

Укажите номер правильного ответа

1.  На рисунке изображена:



1) простая замкнутая кинематическая цепь.

2) простая открытая кинематическая цепь.

3) сложная открытая кинематическая цепь.

4) сложная замкнутая кинематическая цепь.

2.  Укажите класс кинематической пары:



1) пара 1-го класса..

2) пара 2-го класса.

3) пара 3-го класса.

4) пара 4-го класса.

5) пара 5-го класса.

3.  Звено 3 на схеме механизма называется…



1) кривошип.

2) стойка.

3) шатун.

4) коромысло.

5) кулиса.

4.  На рисунке изображена:



1) поступательная пара.

2) вращательная пара.

3) винтовая пара.

4) зубчатая пара.

5.  Группы Ассура 2 – го класса могут быть…

1) двух видов.

2) трёх видов.

3) четырёх видов.

4) пяти видов.

5) бесконечного множества видов.

6.  Укажите класс кинематической пары:



1) пара 1-го класса.

2) пара 2-го класса.

3) пара 3-го класса.

4) пара 4-го класса

5) пара 5-го класса.

7.  На рисунке изображена:



1) поступательная пара.

2) вращательная пара.

3) винтовая пара.

4) зубчатая пара.

8.  На рисунке изображена:



1) простая замкнутая кинематическая цепь.

2) простая открытая кинематическая цепь.

3) сложная открытая кинематическая цепь.

4) сложная замкнутая кинематическая цепь.

9.  W = 3 n – 2 p5 – p4 Эта формула описывает:

1) момент сопротивления прямоугольника.

2) степень подвижности плоского механизма.

3) силу инерции при поступательном движении.

4) момент силы относительно оси.

10.  Укажите класс кинематической пары:



1) пара 1-го класса.

2) пара 2-го класса.

3) пара 3-го класса.

4) пара 4-го класса.

5) пара 5-го класса.

11.  На рисунке изображена схема:



1) кулисного механизма.

2) кривошипно – коромыслового механизма.

3) кривошипно – ползунного механизма.

4) двухкоромыслового механизма.

12.  На рисунке изображена схема:



1) кривошипно – ползунного механизма.

2) кулисного механизма.

3) кривошипно – коромыслового механизма.

4) двухкоромыслового механизма.

5) кулачкового механизма.

13.  На рисунке изображена схема:



1) кривошипно – ползунного механизма.

2) кулисного механизма.

3) кулачкового механизма.

4) кривошипно – коромыслового механизма.

5) двухкоромыслового механизма.

14.  На рисунке изображена схема:



1) кривошипно – ползунного механизма.

2) кулачкового механизма.

3) механизма качающегося цилиндра.

4) кривошипно – коромыслового механизма.

15.  Укажите класс кинематической пары:

1) пара 1-го класса.

2) пара 2-го класса.

3) пара 3-го класса.

4) пара 4-го класса.

5) пара 5-го класса.

16.  На рисунке изображена:



1) простая замкнутая кинематическая цепь.

2) простая открытая кинематическая цепь.

3) сложная открытая кинематическая цепь.

4) сложная замкнутая кинематическая цепь.

17.  Коэффициент полезного действия – это …

1) отношение величины силы инерции звена к уравновешивающей

силе

2) отношение величины работы вредных сопротивлений к работе движущих сил.

3) отношение величины работы полезных сопротивлений к работе движущих сил.

4) отношение работы полезных сопротивлений к работе вредных сопротивлений.

18.  Звено 3 на схеме механизма называется…



1) кулиса.

2) стойка.

3) шатун.

4) коромысло.

5) ползун.

19.  Что определяют методом Жуковского:

1) силу инерции.

2) уравновешивающую силу.

3) угловую скорость вращения.

4) степень подвижности механизма.

20.  Степень подвижности механизма равна…

1) W = 0.

2) W = 1.

3) W = 2.

4) W = 3.

21.  Масштаб плана ускорений механизма а имеет размерность…

1) .

2) .

3) .

4) .

5) .

22.  Степень подвижности механизма равна…



1) W = 0.

2) W = 1.

3) W = 2.

4) W = 3.

23.  Группой Ассура называют…

1) группу рычажных механизмов.

2) кинематическую цепь, у которой степень подвижности W = 0.

3) кинематическую цепь, в которой содержатся только вращательные пары.

4) группу студентов с лозунгами и транспорантами.

24.  В группе Ассура может содержаться…

1) только чётное число подвижных звеньев.

2) только нечётное число подвижных звеньев.

3) любое число подвижных звеньев.

4) только 2 подвижных звена.

25.  Укажите класс кинематической пары:

1) пара 1-го класса.

2) пара 2-го класса.

3) пара 3-го класса.

4) пара 4-го класса.

5) пара 5-го класса.

26.  В группе Ассура может содержаться…

1) только чётное число кинематических пар 5-го класса.

2) только нечётное число кинематических пар 5-го класса.

3) любое число кинематических пар 5-го класса.

4) число пар 5-го класса, в 1.5 раза больше числа подвижных звеньев.

27.  Звено 2 на схеме механизма называется…



1) ползун.

2) кривошип.

3) кулисный камень.

4) коромысло.

5) шатун.

28.  В состав плоского механизма могут входить…

1) только кинематические пары 1-го, 2-го, 3-го класса.

2) только кинематические пары 4-го и 5-го класса.

3) кинематические пары любого класса.

29.  Масштаб плана скоростей механизма v имеет размерность…

1) .

2) .

3) .

4) .

5) .

30.  Звено 1 на схеме механизма называется…



1) ползун.

2) кривошип.

3) шатун.

4) коромысло.

5) кулиса.

31.  Масштаб плана сил механизма P имеет размерность…

1) .

2) .

3) .

4) .

5) .

32.  Какой из видов зубчатого зацепления наиболее распространён в машиностроении?

1) эвольвентное зацепление.

2) циклоидальное зацепление.

3) круговинтовое зацепление.

33.  Какой из планов скоростей соответствует данному положению механизма?



1)



2)

3)



4)

34.  На рисунке изображена схема…



1) кулисного механизма.

2) кривошипно – коромыслового механизма.

3) кривошипно – ползунного механизма.

4) двухкоромыслового механизма.

35.  При решении динамических задач в ТММ используют…

1) принцип Паули.

2) принцип домино.

3) принцип Даламбера.

4) формулу Эйлера.

36.  Звено 3 на схеме механизма называется…



1) ползун.

2) кривошип.

3) кулиса.

4) коромысло.

5) шатун.

37.  Маховик устанавливают с целью:

1) увеличить скорость механизма.

2) уменьшить скорость механизма.

3) уменьшить неравномерность движения.

4) увеличить вес механизма.

38.  Звено 3 на схеме механизма называется…



1) ползун.

2) стойка.

3) кулиса.

4) коромысло.

5) шатун.

39.  Диаграмму энергомасс используют для определения…

1) энергии звеньев механизма.

2) масс звеньев механизма.

3) момента инерции маховика.

4) величины уравновешивающей силы.

40.  Ползун на плоскости придёт в движение, если направление действующей на него силы …

1) лежит вне конуса трения.

2) лежит внутри конуса трения.

3) перпендикулярно направлению движения.

41.  Трение в винтовой паре будет минимальным …

1) в прямоугольной резьбе.

2) в треугольной резьбе.

3) в трапецеидальной резьбе.

4) в трубной резьбе.

3.2.4. Детали машин и основы конструирования

Укажите номер правильного ответа

1. В курсе «Детали машин» изучают:

1) детали и узлы машин, применяемые в сельском хозяйстве.

2) детали и узлы машин, проектируемые для машин специального назначения.

3) детали и узлы, применяемые во всех машинах различного назначения.

2. Статическое разрушение деталей обусловлено:

1) длительностью приложения нагрузки.

2) нарушением условия прочности.

3) в детали имеет место неоднородное напряженное состояние.

3. При циклическом нагружении деталей пределом выносливости называют:

1) наибольшее значение максимального напряжения цикла, при котором разрушение не происходит до базы испытаний.

2) наибольшее значение максимального напряжения симметричного цикла, при котором разрушение не происходит до базы испытаний.

3) наибольшее значение среднего напряжения цикла, при котором разрушение не происходит до базы испытаний.

4. Расчет деталей машин на прочность представляет собой:

1) расчет по разрушающим нагрузкам.

2) расчет по напряжениям.

3) расчет на жесткость.

5. Расчет деталей на жесткость связан с определением:

1) напряжений.

2) изменения размеров деталей в результате наличия сил трения между ними.

3) деформаций.

6. Соединения деталей:

1) являются всегда неразъемными.

2) являются всегда разъемными.

3) могут быть разделены на разъемные и неразъемные.

7. При соединении деталей следует стремиться обеспечить:

1) меньшее значение напряжений в соединяемых деталях.

2) равнопрочность соединения с соединяемыми деталями.

3) жесткость соединения.

8) Для многозаходных резьб ход резьбы:

1) равен ходу однозаходной резьбы.

2) превышает ход однозаходной резьбы в число раз, равное числу заходов.

3) независимо от числа заходов вдвое больше хода однозаходной резьбы.

9. При вибрациях, наличии переменных и ударных нагрузок используют способы стопорения резьбовых соединений:

1) повышают трение в резьбе путем постановки контргайки, пружинной шайбы и т. п..

2) соединяют жестко гайку со стержнем ванта, используя электросварку.

3) соединяют жестко гайку со стержнем винта с помощью, например, шплинта, прошивают группу болтов проволокой.

4) соединяют жестко гайку с деталью электросваркой.

5) соединяют жестко гайку с деталью, например, с помощью специальной отгибной шайбы.

10. Вращающиеся детали размещаются на валах и осях. При этом вал и ось:

1) не отличаются друг от друга.

2) отличаются друг от друга конструктивно.

3) отличаются тем, что вал передает крутящий момент, а ось не передает.

11. Размеры поперечного сечения призматических шпонок:

1) выбирают из конструктивных соображений.

2) определяют из условия ограничения нагрузки напряжениями смятия.

3) назначают в зависимости от диаметра вала в соответствии с ГОСТом.

12. Шлицевые соединения с прямобочными зубьями центрируют по:

1) боковым граням и наружному диаметру.

2) боковым граням и внутреннему диаметру.

3) боковым граням.

4) по наружному диаметру.

5) внутреннему диаметру.

13. В качестве обобщенного критерия расчета шлицевого соединения на смятие и на износ рабочей поверхности зуба рассматривают:

1) величину передаваемого крутящего момента.

2) нормальные напряжения смятия.

3) напряжения среза.

14. В случае прессового соединения деталей по круговой цилиндрической поверхности натяг посадки обеспечивается в результате:

1) изготовления вала с диаметром, равным диаметру отверстия.

2) изготовления вала с большим диаметром по отношению к диаметру отверстия.

3) изготовления вала или отверстия во втулке в виде конуса.

15. Сварные соединения являются:

1) разъемными.

2) неразъемными.

3) разъемными или неразъемными в зависимости от вида электрической сварки.

16. Контактная электросварка:

1) представляет собой точечную дуговую эектросварку.

2) основана на применении повышенного омического сопротивления в стыке деталей, в котором выделяется большая часть теплоты при пропускании через детали электрического тока большой силы.

3) использует теплоту электрической дуги для расплавления металла.

17. При выполнении нахлесточного соединения с помощью дуговой электросварки площадь углового шва определяют как произведение длины шва на:

1) гипотенузу углового шва.

2) длину катета углового шва.

3) высоту углового шва.

18. Зубчатая передача является:

1) разъемной.

2) неразъемной.

3) разъемной или неразъемной в зависимости от расположения валов.

19. Из составляющих пару зубчатых колес «шестерней» и «колесом» называют:

1) соответственно ведомое и ведущее колесо.

2) соответственно ведущее и ведомое колесо.

3) соответственно меньшее и большее колесо.

20. Основная характеристика размеров зубьев зубчатого колеса – окружной модуль зубьев:

1) выбирается из конструктивных соображений.

2) определяется численно в зависимости от конструкторских рекомендаций для рассматриваемой конструкции зубчатого зацепления.

3) назначается по стандарту на основе численного значения, полученного в соответствии с конструкторскими рекомендациями для рассматриваемой конструкции зубчатого зацепления.

21. Проверочный расчет на прочность зубчатого зацепления проводится по:

1) напряжениям изгиба.

2) контактным напряжениям.

3) напряжениям изгиба и контактным напряжениям.

22. В соответствии со стандартом число заходов червяка может быть:

1) 1.

2) 2.

3) 3.

4) 1, 2, 3.

5) 1, 2, 4.

6) 1, 2, 3, 4.

23. Для червячного редуктора, в отличие от зубчатого, обязательным является проведение расчета:

1) кинематического.

2) прочностного.

3) теплового.

24. Основными критериями работоспособности ременной передачи являются:

1) коэффициент полезного действия.

2) тяговая способность и долговечность ремня.

3) угол обхвата шкива ремнем.

25. Передать требуемую мощность посредством клиноременной передачи можно, устанавливая на шкивах:

1) произвольное число ремней.

2) число ремней, не превышающее 3 (4).

3) число ремней, не превышающее 6 (8).

26. Большая мощность передается посредством:

1) ременной передачи.

2) цепной передачи.

3) зубчатой передачи.

27. Неравномерность движения и колебания цепи в цепной передаче связаны с:

1) непостоянством угловой скорости движения ведущей звездочки.

2) упругостью и провисанием цепи.

3) ударным взаимодействием зубьев звездочки и шарниров цепи в момент входа в зацепление.

28. Основным критерием расчета подшипников скольжения является:

1) отсутствие заедания цапфы.

2) отсутствие износа, нарушающего работоспособность подшипника.

3) образование режима полужидкостного трения.

4) образование режима жидкостного трения.

29. Расчет подшипников качения базируется на критериях:

1) расчет на износ.

2) расчет на отсутствие разрушения сепараторов.

3) расчет на статическую грузоподъемность по остаточным деформациям.

4) расчет на ресурс (долговечность) по усталостному выкрашиванию.

30. Основной характеристикой упругой муфты является:

1) ее наибольший диаметр.

2) материал, из которого выполнен упругий элемент.

3) ее момент инерции относительно продольной оси симметрии.

4) крутильная жесткость.

31. Принцип действия ленточного конвейера основан на передаче ленте движущего усилия посредством:

1) ведущих роликовых опор.

2) ведущего барабана.

3) ведущей звездочки и цепи, непосредственно связанной с лентой.

32. Конвейерные ленты изготавливаются в соответствии с параметрами:

1) полученными при расчете конвейера.

2) указанными в ГОСТе.

3) зависящими от технологических возможностей изготовителя.

33. В соответствии с формулой Эйлера тяговое усилие, передаваемое приводным барабаном на ленту, можно увеличить, если:

1) увеличить диаметр приводного барабана.

2) увеличить угол обхвата лентой приводного барабана.

3) увеличить коэффициент трения между лентой и барабаном.

4) увеличить мощность приводного электродвигателя.

34. Тяговый элемент имеют конвейеры:

1) ленточные.

2) ковшовые.

3) скребковые.

4) винтовые.

5) вибрационные.

35. Основными элементами пневмотранспортных установок являются:

1) загрузочные и разгрузочные устройства.

2) затворы, фильтры.

3) трубопроводы.

4) несущие конструкции для трубопроводов.

5) транспортируемый материал.

36. К грузоподъемным машинам относят:

1) наклонные и вертикальные конвейеры.

2) подъемные механизмы.

3) подъемные краны.

4) погрузчики.

5) механизмы передвижения и поворота.

37. Остановы (стопорные устройства) предназначены для удержания груза на весу и по конструкции различаются на:

1) ленточные.

2) храповые.

3) фрикционные.

4) роликовые.

5) дисковые.

38. Изображенный на рисунке механизм подъема груза представляет собой полиспаст, состоящий из одного неподвижного блока и n подвижных блоков. При равновесии отношение веса груза Mg к силе P, приложенной к концу каната, равно:

1) n.

2) n2.

3) 2n .

4) n +1.

5) (n + 1)2.

6) 2n+1 .

39. Механизмы передвижения тележек и кранов служат для:

1) подъема груза.

2) перемещения груза в пределах габаритов машины.

3) перемещения машины с грузом.

4) перемещения машины на холостом ходу.

40. Погрузочные машины осуществляют:

1) подъем груза.

2) транспортирование груза к месту назначения.

3) транспортирование груза при обслуживании технологического процесса.

4) производство земляных работ.

3.2.5. Гидравлика

Укажите номер правильного ответа

1. Кто открыл и измерил атмосферное давление?

1)  Леонардо да Винчи,

2)  ,

3)  И. Ньютон,

4)  Э. Торричелли.

2. На каком свойстве жидкости основана работа гидравлического пресса?

1)  температурное расширение,

2)  плотность,

3)  несжимаемость,

4)  удельный вес.

3. При какой температуре вода имеет наибольшую плотность?

1)  0 ºС;

2)  4 ºС;

3)  20 ºС;

4)  100 ºС;

4. Кто вывел уравнения равновесия жидкости?

1)  Л. Эйлер,

2)  Д. Бернулли,

3)  И. Ньютон,

4)  О. Рейнольдс.

5. Укажите истинную единицу измерения давления в международной системе единиц?

1)  мм ртутного столба,

2)  Паскаль,

3)  мм водяного столба,

4)  атмосфера техническая.

6. На какую поверхность действует гидростатическое давление, если эпюра давления имеет вид треугольника?

1)  плоскую,

2)  сферическую выпуклую,

3)  сферическую вогнутую,

4)  комбинированную.

7. На какой глубине будет плавать тело, если вес этого тела равен весу вытесненной им жидкости?

1)  на поверхности,

2)  в верхних слоях,

3)  на любой глубине,

4)  у дна.

8. Укажите основные параметры, характеризующие жидкость в движении.

1)  давление,

2)  скорость,

3)  действующие силы,

4)  скорость и давление.

9. Какую составляющую необходимо добавить к уравнениям равновесия жидкости, чтобы получить уравнения ее движения?

1)  силы инерции,

2)  силу тяжести,

3)  центробежные силы,

4)  центростремительную силу.

10. Сколько составляющих имеет полное уравнение Бернулли?

1) 3,

2) 4,

3) 6,

4) 7.

11. При каком числе Рейнольдса, для воды, произойдет смена ламинарного режима течения турбулентным?

1)  500,

2)  1000,

3)  2320,

4)  5000.

12. Основная характеристика турбулентного движения жидкости?

1)  линии тока,

2)  неопределенность траекторий частиц,

3)  образование вихрей,

4)  случайные блуждания частиц.

13. Основные параметры короткого трубопровода?

1)  малая длина,

2)  наличие местных сопротивлений,

3)  сложная конфигурация,

4)  малая длина и наличие местных сопротивлений.

14. Для какого сечения отверстия, сечение вытекающей струи имеет форму трех лучевой звезды?

1)  треугольного,

2)  квадратного,

3)  круглого,

4)  овального.

15. Главная особенность сифонного трубопровода?

1)  отсутствие привода,

2)  механический привод,

3)  электрический привод,

4)  атмосферное давление как привод.

16. Какой параметр определяет расход жидкости в простом, составном трубопроводе?

1)  сечение трубы наименьшего диаметра,

2)  напор,

3)  потери напора,

4)  длина трубопровода.

17. Техническое устройство для создания напора, не имеющее специального привода?

1)  сифонный трубопровод,

2)  гидравлический таран,

3)  водонапорная башня,

4)  Автоматическая водокачка.

18. Какие силы создают гидравлический удар?

1)  Силы тяжести,

2)  гидростатические силы,

3)  силы инерции,

4)  гидродинамические силы.

19. Какой насадок имеет наибольший коэффициент скорости и –

расхода?

1)  цилиндрический,

2)  конический сходящийся,

3)  конический расходящийся,

4)  коноидальный.

20. Укажите экономичный способ регулирования расхода в сети:

1)  использование задвижки,

2)  байпасирование,

3)  изменение оборотов приводного двигателя,

4)  отключение части насосов.

21. Основное уравнение гидростатики для практических приложений?

1)  ,

2)  ,

3)  ,

4)  .

22. Укажите скоростной напор, входящий в уравнение Бернулли:

1)  ,

2)  ,

3)  ,

4)  ..

23. В каком диапазоне чисел Рейнольдса трубы считаются гидравлически гладкими?

1)  0 › Re ‹ 2320

2)  2320 › Re ‹ 4000

3)  400 › Re ‹ 100 ⁄ ∆

4)  100 ⁄∆ › Re ‹ 500 ⁄ ∆

24. Кто вывел формулу для скорости, существенно упрощающую
расчет длинных трубопроводов?

1) Шези (),

2) Дюпюи,

3) Альтшуль,

4) Агроскин.

25. Автор теории гидравлического удара?

1)  Бернулли,

2)  ,

3)  Эйлер,

4)  Рейнольдс.

26. Укажите полный гидростатический напор?

1) ,

2) ,

3) ,

4) .

27. Какой критерий характеризует режим течения жидкости?

1)  Вебера,

2)  Струхаля

3)  Коши,

4)  Рейнольдса.

28. Какую формулу следует использовать для определения коэффициента Шези “С” в случае переменной шероховатости русла?

1)  ,

2)  ,

3)  .

29. Какой коэффициент фильтрации “k” характеризует движение воды через крупнозернистый песок?

1)  k = (1 … 6) ∙ 10-6

2)  k = (1 … 6) ∙ 10-5

3)  k = (1 … 6) ∙ 10-4

4)  k = (1 … 6) ∙ 10-2.

30. Укажите марку синтетического масла:

1)  Индустриальное – 20,

2)  турбинное – 22,

3)  трансмиссионное,

3.2.6. Теплотехника

Укажите номер правильного ответа:

1. Термодинамика это наука:

1) о законах теплового движения и его превращениях в другие виды

движения;

2) о свойствах газа;

3) о свойствах жидкости;

4) о процессах в жидкостях и газах под действием температуры.

2. Изобарным процессом является:

1) процесс при Р-const;

2) процесс при V-const;

3) процесс при PVk-const;

4) процесс при T-const.

3. Показатель политропы «n» в изобарном процессе равен:

1) 0;

2) 1;

3) 1,25;

4) «к».

4. Какие термодинамические системы называются адиабатными?

1)  системы, которые обмениваются веществом с другими системами или с окружающей средой;

2)  системы, у которых отсутствует теплообмен с другими системами или с окружающей средой;

3)  системы, которые обмениваются веществом и энергией с другими си­стемами или с окружающей средой;

4)  системы, которые не обмениваются веществом и энергией с другими системами или с окружающей средой;

5)  понятия «адиабатные системы» не существует.

5. Что такое обратимые процессы?

1)  термодинамические параметры состояния изменяются, проходя через ряд последовательных равновесных состояний, при этом происходят изменения в окружающей среде;

2)  термодинамические параметры изменяются, проходя через непрерыв­ную последовательность равновесных состояний;

3)  термодинамические параметры состояния изменяются, проходя через ряд последовательных равновесных состояний, при этом не происходит изменений в окружающей среде;

4) система находится в равновесии с окружающей средой;

5) в обратимых процессах система обязательно возвращается к исходному

состоянию.

6.Что такое работа расширения (или сжатия)?

1)  работа, совершаемая за счет изменения давления;

2)  работа, совершаемая за счет изменения объема;

3)  работа, совершаемая за счет изменения и давления и объема;

4)  работа, совершаемая за счет изменения внутренней энергии;

работа, совершаемая только при изменении энтальпии.

7.Какой процесс называется дросселированием?

1)  необратимый процесс, в результате которого давление газа повышается;

2)  необратимый адиабатный процесс, в результате которого давление газа

понижается;

3)  обратимый процесс, в результате которого давление газа понижается;

4)  обратимый процесс, в результате которого давление газа становится

равным атмосферному;

5) адиабатный процесс, в котором давление рабочего тела не изменяется.

8.Какая термодинамическая функция определяет степень деградации (рассеивании) энергии термодинамической системы?

1) энтальпия;

2) энтропия;

3) температура;

4) работа.

9.Что называется горючей частью топлива?

1)  органическая часть топлива, состоящая из С, Н, S;

2)  органическая часть топлива, состоящая из С, Н, S, N;

3)  вся органическая часть топлива;

4)  такого понятия не существует, так как топливо всегда сжигается;

5)  все химические элементы топлива, которые окисляются кислородом.

10. Что называется массовой долей?

1) отношение общей массы смеси к массе компонента;

2) отношение массы компонента к общей массе смеси;

3) отношение молярной массы компонента к массе смеси;

4) отношение молярной массы смеси к молярной массе компонента.

11. Изотермическим процессом является:

1) процесс при Р-const;

2) процесс при V-const;

3) процесс при T-const;

4) процесс при PVk-const.

12. Что собой представляет котельная установка?

1) сложное техническое сооружение для нагрева воды или получения пара;

2) сложное техническое сооружение для нагрева воздуха;

3) сложное техническое сооружение для переработки топлива;

4) сложное техническое сооружение для переработки отходов.

13.Что такое степень сухости влажного пара?

1)  отношение массы перегретого пара к массе насыщенной жидкости;

2)  отношение массы насыщенного пара к массе влажного пара;

3)  отношение массы насыщенного пара к массе насыщенной жидкости;

4)  отношение массы влажного пара к массе насыщенного пара;

5)  отношение массы перегретого пара к массе насыщенного пара.

6)

14. Как может измениться температура вещества при его дросселировании?

1)  только уменьшиться;

2)  только увеличиться;

3)  только остаться постоянной;

4)  увеличиться, уменьшиться, остаться постоянной;

5) в процессе дросселирования рассматривается только изменение давле­ния

вещества.

15. Отвод теплоты в цикле Карно осуществляется при:

1) Р-const;

2) V-const;

3) T-const;

4) PVk-const.

16. Подчиняется ли закону сохранения энергия системы?

1)  да, при равновесии с окружающей средой;

2)  нет, ни при каких условиях;

3)  да, только в обратимых процессах;

4)  да, всегда;

5) да, при температуре меньшей температуры окружающей среды.

17. Какие процессы составляют идеальный цикл совместного получения теп­лоты

и холода?

1) адиабатные сжатие и расширение, изобарные нагревание и охлаждение;

2) адиабатные сжатие и расширение, изотермные сжатие и расширение;

3) изотермные сжатие и расширение, изохорные нагревание и охлаждение;

4) изобарные нагревание и охлаждение, изотермные сжатие и расширение;

5) адиабатные сжатие и расширение, изохорные нагревание и охлаждение.

18.Основной закон теплопроводности (закон Фурье) выражается с помощью уравнения:

1)  dQ = a(tст - tж) dF;

2)  dQ = - l (¶ t/ ¶n)n®0;

3)  dQ = T dS;

4)  dQ = l(¶t/ ¶n)n®0;

19. Какие термодинамические системы называются изолированными?

1)  системы, которые обмениваются веществом с другими системами или с окружающей средой;

2)  системы, у которых отсутствует теплообмен с другими системами или с окружающей средой;

3)  системы, которые обмениваются веществом и энергией с другими си­стемами или с окружающей средой;

4)  системы, которые не обмениваются веществом и энергией с другими системами или с окружающей средой;

понятия «изолированные системы» не существует.

20. Формулировка первого начала термодинамики.

1) Вся полученная теплота идет на увеличение внутренней энергии;

2) Вся полученная теплота идет на уменьшение внутренней энергии и совершение

работы над газом;

3) Вся полученная теплота идет на совершение работы и изменение внутренней

энергии;

4) Вся полученная теплота идет на увеличение внутренней энергии и совершение

работы над газом.

21. Увеличение отвода теплоты в процессе сжатия приводит к:

1) увеличению показателя политропы «n»;

2) уменьшению показателя политропы «n»;

3) не влияет на показатель политропы «n»;

4) показатель политропы «n» стремится к нулю.

22. Показатель политропы «n» в изотермическом процессе равен:

1) 0;

2.) 1;

3)1,25;

4) «к».

23. Кипение воды – это:

1) парообразование с поверхности воды;

2) хаотическое движение различных слоев воды;

3) парообразование со всего объема воды;

4) парообразование со дна сосуда.

24. Причины необратимости реальных процессов?

1) только наличие градиентов сил трения;

2) только передача теплоты от рабочего тела с большей температурой к ра­бочему

телу с меньшей температурой;

3) только наличие градиентов термодинамических параметров состояния;

4) только происходящие изменения в окружающей среде;

5) наличие градиентов термодинамических параметров состояния и

внеш­них сил трения; теплота передается от рабочего тела с большей

темпе­ратурой к рабочему телу с меньшей температурой.

25. Может ли энергия системы быть равной нулю?

1)  да, при равновесии с окружающей средой;

2)  нет, ни при каких условиях;

3)  да, только в обратимых процессах;

4)  да, всегда;

5)да, при температуре меньшей температуры окружающей среды.

26.Что такое коэффициент избытка воздуха?

1) отношение количества воздуха, подаваемого в топку, к количеству

содержащегося в нем кислорода;

2) отношение неиспользованного количества воздуха ко всему количеству воздуха,

подаваемому в топку;

3) отношение действительного количества воздуха, подаваемого в топку, к

теоретически необходимому для сгорания топлива;

4) отношение количества азота и других газов, содержащихся в воздухе, к

количеству содержащегося в нем кислорода;

5) стехиометрическое соотношение окисляемых элементов топлива и кис­лорода

воздуха.

27.Что является движущей силой при процессе испарения жидкости?

1) Разность концентраций;

2) Разность температур;

3) Разность парциальных давлений;

4) Разность плотностей.

28.Что называется рабочей массой топлива?

1)  горючая масса топлива является рабочей массой;

2)  органическая часть топлива, состоящая из С, Н, S;

3)  сумма горючей массы и балласта;

4)  вся органическая часть топлива;

5) все химические элементы топлива, которые окисляются кислородом.

29. Термический К П Д какого цикла имеет максимальное значение при одинаковых конечных давлениях, температурах и одинаковых количествах отведенной теплоты?

1) цикл со смешанным подводом теплоты (цикл Тринклера);

2 ) цикл с подводом теплоты при р = const;

3) цикл с подводом теплоты при v = const.

30.Что называется балластом топлива?

1) минеральные примеси;

2) минеральные примеси и вода;

3) азот, кислород и минеральные примеси;

4) азот, минеральные примеси и вода;

5) азот, кислород, минеральные примеси и вода

3.3. Материаловедение и технология конструкционных материалов

Укажите номера правильных ответов

1.  Марка чугуна, применяемого для отливки блоков цилиндров двигателей

  1) КЧ 45-7

  2) АЧС-1

  3) ВЧ 60

4) СЧ 20

2.  Способ получения заготовки шатуна автотракторного двигателя

1)  литье под давлением

2)  холодная штамповка

3)  горячая объемная штамповка

4)  волочение

3.  Соединение свариваемых частей при электродуговой сварке металлов

осуществляется

1)  на уровне межатомного взаимодействия металлов

2)  за счет диффузионных процессов

3)  смачиванием жидким металлом

4)  на уровне адгезии

4.  Наиболее распространенным проемом формирования сварных швов является

1)  горизонтальная сварка

2)  вертикальная сварка

3)  сварка в потолочном положении

4)  сварка в нижнем положении

5. Марка стали с хорошей свариваемостью

1)  сталь 45

2)  сталь 20

3)  сталь У8

4)  сталь 9ХС

6. Разупрочнение исходного металла при сварке основывается на

1)  снижение прочности металла в зоне термического влияния

2)  образовании трещин и пор в металле шва

3)  снижении твердости основы

4)  образовании зоны перегрева

7.  Наиболее эффективным методом сварки алюминия и его сплавов является

1)  газовая сварка

2)  сварка угольным электродом

3)  сварка вольфрамовым электродом на переменном токе

4)  сварка плазменной дугой в среде защитных газов

8.  Марка стали шатуна тракторного двигателя

1)  Сталь ВСт 4 пс

2)  ШХ 15

3)  У12А

4)  Сталь 40

9. Мартенситную структуру при закалке принимает

1) сталь 45

2) сталь А12

3) сталь 12ХНЗА

4) сталь Ст 3 кп

10. Назначение закалки стали

1)  повысить ударную вязкость

2)  уменьшать внутренние напряжения

3)  повысить твердость и прочность

4)  улучшать обрабатываемость резанием

11.  Твердость шеек коленчатого вала автотракторных двигателей

1)  HRB 87

2)  HRC 54…56

3)  HB 1700 (МПа)

4)  HRC 25…30

12.  Улучшение стали – это

1)  закалка с последующим высоким отпуском

2)  отжиг для снятия внутренних напряжений

3)  изотермическая закалка

4)  пластическое деформирование

13.  Назначение отпуска стали

1)  снятие наклепа

2)  выравнивание химического состава

3)  устранение цементитной сетки

4)  уменьшение внутренних напряжений

14. Марка легированной стали

1)  А12

2)  Сталь ВСт 5 сп

3)  20 ХГНР

4)  Сталь 10895

15. Цементация стали – это

1)  насыщение поверхностного слоя азотом

2)  увеличение в структуре сердцевины количества цементита

3)  обезуглероживание поверхностного слоя

4)  насыщение поверхностного слоя углеродом

16. Марка пружинной стали

1)  65Г

2)  35

3)  18ХГТ

4)  Р18

17. Угол резца, обозначаемый буквой γ

1)  передний

2)  задний

3) угол заострения

4) угол резания

18. Главные углы в плане измеряются

1)  в плоскости резания

2)  в основной плоскости

3)  в главной секущей плоскости

4)  во вспомогательной секущей плоскости

19. Формула скорости резания при точении

1)

2)

3)

4)

20. Размерность подачи при фрезеровании

1)  мм/мин

2)  м/мин

3)  м/с

4)  мм/с

21. Назначение фартука у токарно-винторезного станка

1)  осуществление поперечной подачи

2)  изменение величины подачи

3)  преобразование вращательного движения ходового вала в поступательное движение суппорта

4)  изменение скорости резания

22. Назначение ходового вала на токарно-винторезном станке

1)  нарезание резьбы резцом

2)  вспомогательные движения

3)  перемещение пиноли задней бабки

4)  осуществление продольной и поперечной подач резца

23. Цилиндрическую заготовку можно разделить на любое число частей с помощью

1)  тисков

2)  планшайбы

3)  делительной головки

4)  люнета

24. Для производства корпусных деталей заготовкой является

1)  штамповка

2)  отливка

3)  поковка

4) прокат

25. Для определения положения заготовки на станке используются база

1)  конструкторская

2)  измерительная

3)  технологическая

4)  направляющая

3.4. Электротехника и электроника

Укажите номер правильного ответа:

1.Какие элементы электрической цепи постоянного тока называются линейными?

1)  в которых ток прямо пропорционален приложенному напряжению;

2)  сопротивления которых зависят от величины протекающих по ним токов;

3)  вольтамперные характеристики которых непрямолинейны;

4)  в которых ток непропорционален приложенному напряжению.

2.Первый закон Кирхгофа гласит, что в любом узле электрической цепи:

1) сумма токов равна нулю;

2) алгебраическая сумма токов равна нулю;

3) сумма ЭДС равна нулю;

4) алгебраическая сумма ЭДС равна нулю.

3.В сети с последовательным соединением R, L и C известны напряжения: UR =30 В, UL =60 В, UC=20 В. Найти входное напряжение U.

1)  110 В;

2)  50 В;

3)  80 В;

4)  70 В.

4. Как изменится ток в индуктивной катушке, если источник переменного тока заменить источником постоянного тока?

1)  возрастёт до бесконечности;

2)  значительно увеличится;

3) не изменится;

4) уменьшится.

5. Какое поле возникает вокруг движущихся зарядов?

1)  магнитное;

2)  электрическое;

3) электростатическое;

4) электромагнитное.

6. Какое из приведённых утверждений, связанных с принципом Ленца, является неверным? Индуктированный ток препятствует:

1)  увеличению магнитного потока;

2)  изменению магнитного потока;

3) магнитному потоку;

4) уменьшению магнитного потока.

7.Что такое класс точности прибора?

1) минимальная абсолютная погрешность;

2) максимальная приведённая погрешность;

3) максимальная вариация показаний;

4) максимальная относительная погрешность.

8. Каким прибором измеряют электрическую мощность?

1) амперметром;

2) вольтметром;

3) ваттметром;

4) счётчиком.

9. Угол сдвига фаз между токами в двухфазной и трёхфазной системах составляет соответственно:

1) 90°, 90°;

2) 90°, 120°;

3) 180°, 120°;

4) 120°, 90°.

10. Как изменится ток обмотки ротора при увеличении механической нагрузки на валу асинхронного двигателя?

1) увеличится;

2) не изменится;

3) изменится мало;

4) уменьшится.

11. Назовите основные конструктивные элементы машины постоянного тока, без которых невозможна её работа:

1) индуктор, якорь, коллектор;

2) индуктор, якорь, коллектор, щётки;

3) статор, главные и дополнительные полюсы, якорь;

4) якорь, коллектор, щётки.

12. Чем отличается величина ЭДС при холостом ходе генератора последовательного возбуждения?

1) остаточным намагничиванием главных полюсов;

2) скоростью вращения якоря;

3) остаточным намагничиванием дополнительных полюсов;

4) остаточным намагничиванием главных полюсов и скоростью вращения якоря.

13. Какая формула не является законом Ома?

1)  R=;

2)  I=;

3)  U=I×R;

4)  P=I2×R.

14. Каким должно быть сопротивление RA амперметра в цепи с последовательным соединением двух сопротивлений R1 И R2, чтобы он не влиял на режим работы этой цепи при измерении её тока?

1)  RA> R1+R2;

2)  RA» R1+R2;

3)  RA< R1+R2;

4)  RA<< R1+R2.

15. Как изменится ток в конденсаторе, если его переключить с переменного напряжения на постоянное?

1)  возрастёт;

2)  не изменится;

3)  уменьшится;

4)  станет равным нулю.

16. Какой характеристике магнитного поля соответствует единица измерения А/М?

1)  Н;

2)  2. m;

3)  3. mо;

4)  4. mа.

17. Какое из приведённых утверждений является правильным для катушки без ферромагнитного сердечника?

1) индуктивность катушки не зависит ни от тока, ни от потокосцепления;

2) индуктивность катушки зависит и от тока, и от потокосцепления;

3) индуктивность катушки зависит только от тока;

4) индуктивность катушки зависит только от потокосцепления.

18. Для расширения пределов измерения по току приборов какой системы применяют шунты?

1) электромагнитной;

2) магнитоэлектрической;

3) электродинамической;

4) ферродинамической.

19. Каковы достоинства электроизмерительных приборов?

1) высокая надёжность и точность измерений;

2) возможность дистанционных измерений;

3) удобство сопряжения с ЭВМ и устройствами автоматики;

4) все названные достоинства.

20. Каким правилом определяется направление силовых линий магнитного поля вокруг проводника с током?

1) правилом левой руки;

2) правилом правой руки;

3) правилом правоходового винта;

4) правилом левоходового винта.

21. Как изменится величина ЭДС обмотки неподвижного ротора при увеличении частоты f питающей сети в 2 раза?

1) не изменится;

2) увеличится в 2 раза

3) уменьшится в 2 раза;

4) увеличится в 4 раза.

22. Почему сердечник якоря набирают из тонких листов электротехнической стали, изолированных друг от друга?

1) из конструктивных соображений;

2) для уменьшения магнитного сопротивления;

3) для уменьшения потерь на вихревые токи;

4) для уменьшения потерь на гистерезис.

23. Основная причина, ограничивающая рост напряжения на зажимах генератора постоянного тока последовательного возбуждения при увеличении нагрузки?

1) реакция якоря;

2) насыщение магнитопровода;

3) падение напряжения на сопротивлении якоря;

4) падение напряжения на сопротивлении обмотки возбуждения.

24. В результате изменения сопротивления нагрузки и неизменённом внутреннем сопротивлении источника энергии ток в цепи возрос. Как это повлияло на напряжение источника?

1)  напряжение увеличилось;

2)  напряжение уменьшилось;

3) напряжение не изменилось;

4) для ответа не хватает данных.

25. По второму закону Кирхгофа в любом контуре электрической цепи:

1)  сумма ЭДС равна сумме напряжений на участках этого контура;

2)  алгебраическая сумма ЭДС равна сумме напряжений на участках этого контура;

3)  алгебраическая сумма ЭДС равна алгебраической сумме напряжений на участках этого контура;

4)  алгебраические суммы ЭДС и токов равны.

26. Определить величину сопротивления реостата, включённого в цепь переменного тока с напряжением 200 В, если ток I=4A, а мощность Р=640 Вт.

1)  40 Ом;

2)  50 Ом;

3)  30 Ом;

4)  20 Ом.

27. Цепь R, L,C с последовательным соединением подключается к источнику постоянного напряжения 150 В. Как распределится напряжение на участках цепи?

1)  UR=0; UL=0; UС=150 В;

2)  UR=150; UL=0; UС=0 В;

3) UR=0; UL=150; UС=0 В;

4) UR=50; UL=50; UС=50 В.

28. Какой характеристике магнитного поля соответствует единица измерения Гн/м?

1) m;

2) mо;

3) Ф;

4) Н.

29. Какой из параметров катушки сильнее всего влияет на её индуктивность?

1) длина катушки L;

2) сечение катушки S;

3) число витков катушки w;

4) все параметры влияют одинаково.

30. У приборов какой системы в качестве подвижной части магнитоиндукционного успокоителя применяют каркас рамки из алюминия?

1) электростатической;

2) магнитоэлектрической;

3) электромагнитной;

4) электродинамической.

3.5. Электроника и электрооборудование транспортных и технологических машин

Укажите номер правильного ответа

1. Мощность постоянного тока P на участке цепи выражается следующим образом через ток I и сопротивление R

1) P = I²R

2) P = I∙R

3) P = IR²

4) P =

2. Действующее значение переменного тока I выражается через его амплитудное значение по формуле

1) I = I

2) I =

3) I = I

4) I =

3. Как называется часть машины постоянного тока, в которой происходит преобразование энергии

1) якорь

2) индуктор

3) ротор

4) коллектор

4. С ростом нагрузки скорость вращения асинхронного двигателя

1) уменьшается

2) увеличивается

3) не изменится

4) мало данных

5. Соотношение между моментами двигателя M и моментом сопротивления M в установившемся режиме

1) M < M

2) M > M

3) M = M

4) мало данных

6. Для коммутации силовых электрических цепей используется следующий электрический аппарат

1) тепловое реле

2) контактор

3) предохранитель

4) реле напряжения

7. Для нахождения тока I в цепи содержащей источник э. д.c E c внутренним сопротивлением R и сопротивлением нагрузки Rнеобходимо воспользоваться формулой

1) I = E (R+ R)

2) I =

3) I =

4) I =

8. На участке цепи переменного тока с индуктивностью вектор тока занимает следующее положение по отношению к вектору напряжения

1) совпадает

2) опережает на угол

3) отстает на угол

4) отстает на угол

9. Как называется часть машины постоянного тока, которая создает основное магнитное поле машины

1) якорь

2) коллектор

3) статор

4) индуктор

10. С ростом нагрузки скорость вращения двигателя постоянного тока

1) уменьшается

2) увеличится

3) не изменится

4) мало данных

11. Ток якоря двигателя постоянного тока зависит от следующего параметра

1) полезной мощности на валу

2) сопротивления в цепи возбуждения

3) скорости ротора двигателя

4) мало данных

12. Для защиты электрических установок от длительных перегрузок применяется

1) контакторы

2) максимальные расцепители автоматических выключателей

3) тепловые реле

4) рубильники

13. На участке цепи постоянного тока передаваемая мощность P выражается следующим образом через напряжение U и ток I

1) P = U∙I

2) P = U∙I²

3) P =

4) P = U²∙I

14. На участке цепи переменного тока с емкостью вектор тока занимает следующее положение по отношению к вектору напряжения

1) опережает на угол

2) совпадает

3) отстает на угол

г) опережает на угол

15. Как называется неподвижная часть машины постоянного тока

1) статор

2) якорь

3) ротор

4) индуктор

16. Чему равняется скольжение s асинхронного двигателя (АД), если известна скорость магнитного поля n и скорость ротора n

1) s =

2) s =

3) s =

4) s =

17. Выбор мощности АД для электропривода зависит от следующего параметра

1) скорости рабочего механизма

2) мощности рабочего механизма

3) допустимой tнагрева АД

4) мало данных

18. Причиной возникновения дуги при коммутации электрических цепей является

1) появление э. д.с самоиндукции

2) наличие электрических емкостей в элементах данной цепи

3) маленькая скорость коммутации

4) плохое состояние изоляции коммутационного аппарата

19. Величина постоянного тока I на участке цепи через напряжение U и сопротивление R на этом участке выражается следующим образом

1) I =

2) I = U∙R

3) I =

4) I = U∙R²

20. На участке цепи переменного тока с активным сопротивлением вектор тока занимает следующее положение по отношению к вектору напряжения

1) опережает на угол

2) отстает на угол

3) совпадает

4) находится в противофазе

21. Как называется вращающаяся часть машины постоянного тока

1) статор

2) ротор

3) якорь

4) коллектор

22. Как соотносятся скорость ротора n и скорость магнитного поля n в асинхронном двигателе (АД)

1) n = n

2) n < n

3) n > n

4) мало данных

23. Скорость асинхронного двигателя при увеличении частоты питающей сети (при постоянном напряжении) изменится следующим образом

1) увеличится

2) уменьшится

3) останется постоянной

4) мало данных

24. Для защиты электроустановок от коротких замыканий применяют

1) контакторы

2) тепловые реле

3) предохранители

4) мало данных

25. Согласно II закону Кирхгофа в замкнутом электрическом контуре сумма электродвижущих сил равна

1) сумме падений напряжений на отдельных участках

2) сумме токов на отдельных участках

3) сумме сопротивлений на отдельных участках

4) сумме мощностей на отдельных участках

26. В цепи переменного тока, в которой значения сопротивлений активного, реактивного и полного имеют значения R, X, Z соответственно, косинус угла между напряжением и током (cos ) равен

1) cos =

2) cos =

3) cos =

4) cos =

27. Что является механическим выпрямителем в машинах постоянного тока

1) ротор

2) статор

3) коллектор

4) якорь

28. Какая зависимость называется механической характеристикой асинхронного двигателя (АД) с короткозамкнутым ротором

1) зависимость скорости ротора n от напряжения на статоре U

2) зависимость n от момента на валу M

3) зависимость M от U

4) зависимость тока статора от U

29. Что произойдет, если момент сопротивления рабочего механизма превысит критический момент АД

1) двигатель остановится

2) скорость двигателя начнет расти

3) ничего не изменится

4) мало данных

30. Для защиты электроустановок от коротких замыканий применяют

1) тепловые реле

2) контакторы

3) максимальные расцепители автоматических выключателей

4) рубильники

31. Чему равняется работа сил электрического поля по перемещению единичного положительного заряда на участке цепи постоянного тока

1) напряжению U

2) току I

3) сопротивлению R

4) мощности P

32. Соотношение между линейным напряжением U и фазным U в трехфазной сети переменного тока равно

1) U= U

2) U= U

3) U= U

4) U=

33. Какое электрическое устройство преобразует электрическую энергию в механическую

1) генератор

2) двигатель

3) трансформатор

4) выпрямитель

34. Какая зависимость называется механической характеристикой двигателя постоянного тока

1) зависимость скорости ротора n от момента на валу M

2) зависимость n от напряжения источника U

3) зависимость n от магнитного потока Φ

4) зависимость n от добавочного сопротивления R в цепи якоря

35. Скорость магнитного поля n асинхронного двигателя при известной частоте питающей сети и числе пар полюсов p определяется следующим образом

1) n =

2) n =

3) n =

4) мало данных

36. Какой из перечисленных элементов контактора предназначен для гашения дуги при коммутации

1) деионная решетка

2) якорь

3) контактная система

4) мало данных

3.6. Метрология, стандартизация и сертификация.

Укажите номера правильных ответов

1.  Метрология – это

1) наука, охватывающая учения о единицах, средствах и методах измерения

2) наука, охватывающая учения о единых средствах контроля

3) наука об измерительных средствах

4) наука, охватывающая понятия о годности измеряемой детали

2.  Сертификат – это

1)  документ, необходимый для поездки за границу

2)  документ, необходимый для поступления в университет

3)  документ, выдаваемый компетентными органами и удостоверяющий

качество товара

4)  документ, выдаваемый предприятиям для закупки продукции

3.  Стандарт – это

1)  технический документ, устанавливаемый единые нормы (меры) на весь

процесс выпуска продукции на всех ее стадиях изготовления и имеющий

силу закона

2) технический документ, необходимый для снятия пробы

  3) документ, выдаваемый гражданам для поездки за границу

  4) документ, необходимый для судовождения

4. Универсальными измерительными средствами устанавливают

1)  действительный размер

2)  действительный объем

3)  действительный уклон

4)  действительную площадь

5. Калибрами устанавливают

1)  действительный размер детали

2)  определяют годность изготовленной детали

3)  определяют отклонение формы детали

4)  осуществляют маркировку детали

6. Поверку измерительных средств осуществляют для

1)  установления погрешности детали

2)  установления погрешности измерительных средств

3)  измерения действительного размера детали

4)  поверки наличия калибров

7. По каким классам точности изготавливают концевые меры длины

1)  0, 1, 2, 3 и 4

2)  00, 0, 1, 2 и 3

3)  1, 2, 3, 4 и 5

4)  00, 1, 2, 3 и 4

8. Под абсолютным измерением понимают

1)  определение действительного размера детали непосредственно по показаниям шкалы прибора

2)  определение действительного размера детали по отклонениям ее размера от установочной меры

3)  определение действительного размера детали по формулам

4)  определение действительного размера детали по концевым мерам длины

9. Под относительными измерениями понимают

1)  определение действительного размера детали непосредственно по шкале данного прибора

2)  определение действительного размера детали по отклонениям ее размера от установочной меры

3)  определение действительного размера детали по формулам

4)  определение действительного размера детали калибрами

10. По каким классам точности изготавливают подшипники качения

1)  1, 2, 3, 4 и 5

2)  0, 6, 7, 8 и 0

3)  0, 6, 5, 4 и 2

4)  6, 5, 4, 3 и 2

11. Укажите правильное обозначение метрической резьбы с мелким шагом со

скользящей посадкой ( S min = 0)

1)

2)

3)

4)

12. Укажите правильное обозначение метрической резьбы с крупным шагом

1)

2)

3)

4)

13. Укажите правильное обозначение метрической резьбы с мелким шагом

с гарантированным зазором

1)

2)

3)

4)

14. Укажите обозначение посадки шпонка-паз вала

1)

2)

3)

4)

15. Укажите обозначение шлицевого соединения при центрировании по «Д»

  1)

  2)

  3)

  4)

16. Укажите обозначение шлицевого соединения при центрировании по «d»

1)

2)

3)

4)

17. Укажите схему полей допусков переходной посадки

18. Укажите схему полей допусков посадки с натягом.

19. Укажите схему полей допусков посадки с зазором.

20. Укажите формулу для определения нижнего предельного отклонения

отверстия

1)

2)

3)

4)

21. Укажите формулу для определения допуска отверстия

1)

2)

3)

4)

22. Укажите формулу для определения допуска посадки с зазором

1)

2)

3)

4)

23. Укажите обозначение посадки с зазором в системе вала

1) Ø 50

2) Ø 40

3) Ø 50

4) Ø 40

24. Укажите обозначение посадки с натягом в системе отверстия

1) Ø 40

2) Ø 50

3) Ø 40

4) Ø 50

25. Укажите обозначение посадки с зазором в системе отверстия

1) Ø 40

2) Ø 50

3) Ø 40

4) Ø 50

3.2.4 Подъемно-транспортные машины.

Укажите номера правильных ответов

1. Подъемно-транспортные машины непрерывного действия:

1) перемещают грузы по произвольной траектории;

2) имеют остановку для разгрузки и обратный холостой ход;

3) осуществляют непрерывный процесс перемещения материала по известной траектории;

4) используются только в сельскохозяйственном производстве.

2. Машины непрерывного транспорта классифицируют:

1) по области применения;

2) по способу передачи перемещаемому грузу движущей силы;

3) по характеру приложения движущей силы;

4) по назначению и положению на производственной площадке;

5) по мощности привода.

3. Грузы, перемещаемые подъемно-транспортными машинами, разделяют:

1) на штучные и насыпные;

2) по массе: до 1 кг, от 1 до 100 кг и от 100 кг и выше;

3) по наибольшему размеру: до 1 см, от 1 до 100 см и от 100 см и более.

4. Принцип действия ленточного конвейера основан на передаче ленте движущего усилия посредством:

1) ведущих роликовых опор;

2) ведущего барабана;

3) ведущей звездочки и цепи, непосредственно связанной с лентой.

5. Конвейерные ленты изготавливаются в соответствии с параметрами:

1) полученными при расчете конвейера;

2) указанными в ГОСТе;

3) зависящими от технологических возможностей изготовителя.

6. В соответствии с формулой Эйлера тяговое усилие, передаваемое приводным барабаном на ленту, можно увеличить, если:

1) увеличить диаметр приводного барабана;

2) увеличить угол обхвата лентой приводного барабана;

3) увеличить коэффициент трения между лентой и барабаном;

4) увеличить мощность приводного электродвигателя.

7. В качестве натяжного барабана в ленточных конвейерах используют:

1) приводной барабан;

2) концевой барабан, установленный в начале конвейера;

3) специальный барабан, связанный с холостой ветвью ленты.

8. Диаметр приводного барабана ленточного конвейера выбирают в зависимости от:

1) мощности привода;

2) скорости движения ленты;

3) числа прокладок ленты;

4) срока службы ленты.

9. Тяговый элемент имеют конвейеры:

1) ленточные;

2) ковшовые;

3) скребковые;

4) винтовые;

5) вибрационные.

10. Ковшовые конвейеры осуществляют транспортирование насыпных грузов:

1) только по прямолинейной горизонтальной траектории;

2) только по прямолинейной вертикальной траектории;

3) только по прямолинейной наклонной траектории;

4) по сложным трассам с горизонтальными и вертикальными участками.

11) Шаг крепления ковшей в ковшовых конвейерах:

1) выбирается по конструктивным соображениям;

2) равен или кратен шагу цепи;

3) устанавливается в зависимости от типа и режима работы загрузочного устройства.

12. Принцип действия скребкового конвейера основан на волочении транспортируемого груза при помощи скребков по:

1) желобу;

2) плоскому настилу;

3) подстилке из груза.

13. Диаметр винта винтового конвейера выбирается:

1) по конструктивным соображениям;

2) в зависимости от длины конвейера;

3) из стандартного ряда.

14. Независимо от длины винтового конвейера его винт:

1) выполняется сплошным;

2) собирается из требуемого числа секций длиной от двух до четырех метров;

3) собирается из секций, число которых не должно превышать четырех.

15. Рабочий орган винтового конвейера может располагаться:

1) горизонтально;

2) наклонно;

3) вертикально.

16. Привод наклонных винтовых конвейеров выполняют:

1) с конической передачей для обеспечения горизонтального расположения редуктора;

2) располагая ось редуктора в направлении оси конвейера;

3) без редуктора.

17. Вибрационные конвейеры:

1) могут транспортировать горячие и пылевидные материалы;

2) могут совмещать процесс транспортирования материала с различными технологическими операциями;

3) имеют амортизаторы.

18. Для обеспечения процесса транспортирования материала амплитуда А, частота колебаний ω рабочего органа вибрационного конвейера и ускорение свободного падения g должны отвечать соотношению:

1) А ω2 < g;

2) А ω2 > g;

3) А ω2 = g.

19. Наиболее простым по конструктивному исполнению является привод вибрационного конвейера, выполненный в виде:

1) неуравновешенного ротора (дисбаланса), генерирующего постоянную по модулю равномерно вращающуюся центробежную силу;

2) вибровозбудитель винтовой или направленной гармонической силы в виде двух кинематически связанных неуравновешенных роторов;

3) вибровозбудитель винтовой или направленной гармонической силы в виде двух электрически связанных неуравновешенных роторов

20. Перемещение материала в вибрационных конвейерах обусловлено:

1) ударным взаимодействием частиц материала с поверхностью рабочего органа:

2) наличием силы трения между частицами материала и поверхностью рабочего органа;

3) наклонным расположением рабочего органа.

21. Использование явления самосинхронизации инерционных вибровозбудителей колебаний рабочего органа вибрационных конвейеров позволяет:

1) наиболее простым способом обеспечить направленные колебания рабочего органа.

2) более равномерно распределять возмущающее усилие по длине рабочего органа;

3) снизить динамические нагрузки на подшипниковые узлы возбудителей.

22. При конструировании современных вибрационных конвейеров, приводимых от нескольких самосинхронизирующихся дебалансных возбудителей, в отличие от конвейеров других типов, необходимо проводить:

1) определение мощности электродвигателей;

2) динамический анализ расчетной схемы машины для определения ее колебательных параметров при наличии между возбудителями рабочей синхронной фазировки;

3) расчет на собственные частоты колебаний;

4) расчет на самосинхронизацию, связанный с определением рабочей синхронной фазировки между возбудителями и ее устойчивостью в малом;

5) расчет амортизаторов;

23. Для снижения динамических нагрузок на опорный фундамент в вибрационных конвейерах следует:

1) уменьшать возмущающую силу, генерируемую возбудителями;

2) устанавливать конвейеры на мягкие амортизаторы;

3) уменьшать массу конвейера.

24. Основными элементами пневмотранспортных установок являются:

1) загрузочные и разгрузочные устройства;

2) затворы, фильтры;

3) трубопроводы;

4) несущие конструкции для трубопроводов;

5) транспортируемый материал.

25. К грузоподъемным машинам относят:

1) наклонные и вертикальные конвейеры;

2) подъемные механизмы;

3) подъемные краны;

4) погрузчики;

5) механизмы передвижения и поворота.

26. Остановы (стопорные устройства) предназначены для удержания груза на весу и по конструкции различаются на:

1) ленточные;

2) храповые;

3) фрикционные;

4) роликовые;

5) дисковые.

27. К механизмам подъема, фиксации и опускания груза относятся:

1) полиспасты;

2) тали;

3) лебедки;

4) домкраты;

5) подъемные краны;

6 погрузчики.

28. Изображенный на рисунке механизм подъема груза представляет собой полиспаст, состоящий из одного неподвижного блока и n подвижных блоков. При равновесии отношение веса груза Mg к силе P, приложенной к концу каната, равно:

1) n;

2) n2;

3) 2n ;

4) n +1;

5) (n + 1)2;

6) 2n+1 .

29. Механизмы передвижения тележек и кранов служат для:

1) подъема груза;

2) перемещения груза в пределах габаритов машины;

3) перемещения машины с грузом;

4) перемещения машины на холостом ходу.

30. Погрузочные машины осуществляют:

1) подъем груза;

2) транспортирование груза к месту назначения;

3) транспортирование груза при обслуживании технологического процесса;

4) производство земляных работ.

3.3. БЖД

Назовите неправильный ответ

1  Укажите объем сверхурочных работ.

1)  до 4х часов в течение 2х дней подряд

2)  16 часов в неделю

3)  120 часов в год

4)  20 часов в неделю

Укажите правильный ответ.

2. Какова нормальная продолжительность рабочего времени.

1)  40 часов в неделю

2)  38 часов в неделю

3)  36 часов в неделю

4)  42 часа в неделю

Укажите правильный ответ.

3.Как оплачиваются сверхурочные работы.

1)  в полуторном размере

2)  в двойном размере

3)  первые 2 часа работы в двойном, остальные – в полуторном

4)  первый час в двойном, остальное – в полуторном

Укажите правильный ответ.

4.Кто должен проводить повторный инструктаж по технике безопасности.

1)  главные отраслевые специалисты

2)  руководители производственных участков

3)  инженер по охране труда

4)  руководитель предприятия

Укажите правильный ответ.

5.Кто осуществляет общественный контроль за состоянием охраны труда.

1)  прокуратура

2)  инспектор госэнергонадзора

3)  уполномоченные лица по охране труда

4)  руководитель производственных участков

Укажите правильный ответ.

6.Какой из видов инструктажей проводится с работниками при изменении технологического процесса, машин, механизмов, оборудования.

1)  повторный инструктаж

2)  внеплановый

3)  первичный на рабочем месте

4)  целевой

Укажите правильный ответ.

7.Как часто проводится обучение и проверка знаний по технике безопасности рабочих ремонтной мастерской.

1)  через 5лет

2)  через 3 года

3)  1 раз в год

4)  1 раз в квартал

Укажите правильный ответ.

8.Кто несёт ответственность за своевременное расследование несчастных случаев на производстве.

1)  руководитель производственных участков

2)  главные отраслевые специалисты

3)  работодатели

4)  инженер по охране труда

Укажите правильный ответ.

9.Укажите срок расследования группового, тяжёлого и смертельного несчастного случая.

1)  10 дней

2)  15 дней

3)  20 дней

4)  30 дней

Укажите правильный ответ.

10.В какой цвет должен окрашиваться трубопроводы пара и горячей воды, внутренние поверхности открытых механизмов.

1)  желтый

2)  синий

3)  красный

4)  зеленый

Укажите правильный ответ.

11.Кто допускается к работе на мобильных с/х машинах.

1)  работники прошедшие обучение и получившие специальное удостоверение

2)  работники имеющие удостоверение и прошедшие инструктаж по технике безопасности

3)  работники имеющие удостоверение и прошедшие медицинскую комиссию

4)  работники прошедшие медкомиссию, имеющие удостоверение, прошедшие инструктаж по технике безопасности и сдавшие экзамен по правилам дорожного движения.

Укажите не правильный ответ.

12.От кого зависит величина тока, прошедшего через тело человека.

1)  от напряжения прикосновения

2)  от электрического сопротивления тела человека

3)  от сопротивления изоляции токоведущих частей

Укажите не правильный ответ.

13.Способы воздействия электрического тока на организм человека.

1)  механическое воздействие

2)  электрическое и тепловое воздействие

3)  биологическое воздействие

4)  химическое воздействие

Укажите правильный ответ.

14.Укажите величину «отпускаемого» эл. тока.

1)  100 мА

2)  30-50 мА

3)  15-20 мА

4)  6-10 мА

Укажите не правильный ответ.

15. Средства защиты от поражении электрическим током.

1)  основные

2)  дополнительные

3)  изолирующие

4)  комбинированные

Укажите правильный ответ.

16.В чем заключается основной смысл защиты заземлением.

1)  снятие напряжения с поврежденного оборудования

2)  уменьшение напряжения на поврежденном оборудовании

3)  обеспечить выравнивание электрических потенциалов

4)  обеспечить автоматическое отключение поврежденного оборудования

Укажите правильный ответ.

17.В чем заключается основной смысл защиты заземлением.

1)  снижение напряжения прикосновения

2)  обеспечить выравнивание электрических потенциалов на оборудовании

3)  обеспечить автоматическое отключение поврежденного оборудования

4)  обеспечить невозможность работы поврежденным оборудованием

Укажите правильный ответ.

18. В чем основной смысл выравнивание электрических потенциалов.

1)  отключение поврежденного оборудования

2)  обеспечить перегорание плавкой вставки

3)  снизить «шаговое напряжение»

4)  обеспечить одинаковый потенциал на оборудовании и поверхности почвы вблизи оборудовании.

Укажите не правильный ответ.

19.Общее требование безопасности при использовании грузоподъемных машин.

1)  оборудовать грузоподъемные машины приборами и устройствами безопасности

2)  получить разрешение Госгортехнадзора на установку стационарных грузоподъемных машин

3)  ремонт и реконструкция грузоподъемных машин осуществлять только работниками, аттестованными в органах «Госгортехнадзором»

4)  заземлить все грузоподъемные машины с электроприводом.

Укажите правильный ответ.

20.Какие грузоподъемные машины не подлежат регистрации в органах «Госгортехнадзора».

1)  краны всех типов с ручным приводом

2)  краны мостового типа, передвижные и поворотные консольные до 10т, управляемые с пола кнопочным аппаратом

3)  автомобильные краны до 5т грузоподъемности

4)  стреловые и башенные краны грузоподъемностью до 1т включительно

Укажите не правильный ответ.

21.Какие ответственные работники несут ответственность за безопасную эксплуатацию грузоподъемных машин.

1)  ответственный за исправное содержание кранов

2)  ответственный по надзору за исправным содержанием грузоподъемных машин

3)  ответственное, аттестованное в органах надзора

4)  зам. главного инженера предприятия.

Укажите не правильный ответ.

22.Обязательная документация на грузоподъемные устройства и обслуживающего персонала.

1)  крановщик и строполь должен иметь не просроченные удостоверения

2)  крановщик и строполь должен иметь производственные инструкции, графическое изображение способов строповки груза, список грузов, с указанием его массы

3)  крановщик и строполь должен вести бортовой журнал, иметь путевой лист и технический паспорт грузоподъемной машины

4)  крановщик и строполь должен иметь типа 4 предупреждений

Укажите не правильный ответ.

23.Когда ответственное лицо должно находиться постоянно при работе крана.

1)  когда отсутствует графическое изображение способов строповки груза и установка автокрана для работы вблизи с ЛЕП (ближе 30м).

2)  при переносе груза над производственными и служебными помещениями и при подъеме груза двумя и более кранами одновременно

3)  при погрузки и разгрузки полувагонов и полуприцепов, если груз взрывоопасный, токсичный, пожароопасный.

4)  если об этом ходатайствует заказчик

Укажите не правильный ответ.

24.Когда не допускается работа крана.

1)  не назначен ответственный и просрочена проверка знаний у крановщика и строполя

2)  просрочены сроки технического освидетельствования крана или обнаружена грубая его неисправность

3)  не исправен какой-либо прибор безопасности, недостаточное освещение и большая скорость веера

4)  если крановщик считает это целесообразным

Укажите не правильный ответ.

25.Когда проводится досрочное, полное техническое освидетельствование крана.

1)  монтажа станционараного крана на новом месте и ремонта металлических конструкций

2)  смены несущих канатов

3)  смены крюка

4)  если крановщик считает это целесообразном

Укажите не правильный ответ.

26.При каком техническом освидетельствовании кран должен пройти:

1)  осмотр

2)  статическое испытание

3)  динамическое испытание

4)  комбинированное испытание

Укажите не правильный ответ.

27.Кто допускается к обслуживанию котлов, работающих под давлением.

1)  работники не моложе 18 лет

2)  работники, прошедшие медицинскую комиссию, обучение и аттестацию

3)  работники, прошедшие проверку знаний не реже 1 раза в 12 месяцев

4)  работники, прошедшие проверку знаний не реже 1 раз в 3 года

Укажите не правильный ответ.

28.Что обязана проводить администрация котельной?

1)  внутренний и внешний осмотр после каждой очистки внутренних поверхностей или месячного ремонта котла

2)  внутренний и внешний осмотр, пред предъявлением котла освидетельствованию котлонадзора

3)  гидравлическое испытание рабочим давлением после чистки внутренних поверхностей

4)  гидравлическое испытание пробным давлением через каждые 3 месяца.

Укажите не правильный ответ.

29. Когда (в каких случаях) проводится досрочное техническое освидетельствование котлов.

1)  если котел был демонтирован и вновь установлен или не работал более 1 года

2)  при выправлении вмятин, вынужденной или выженой сварочных работ

3)  если заменено более 50% одновременно экранных или кипятильных труб

4)  если оператор котельной считает это целесообразно

Укажите не правильный ответ.

30.В какие сроки проводится очередное периодическое освидетельствование котлов

1)  внутренний и наружный осмотр не реже 1 раза в 4 года

2)  гидравлическое испытание пробным давлением не реже 1 раза в 8 лет

3)  рабочим давлением ежегодно.

Укажите не правильный ответ.

31.Каким давлением проводится гидравлическое испытание для котлов.

1)  паровой котел с раб. давл. до 5 атм. Рпр=1,5Рраб

2)  паровой котел с раб. давл. до 5 атм. Рпр=1,25Рраб, но не менее Рр+3; водогрейный котел. Рпр=1,25Рраб, но не менее Рр+3

3)  экономайзер. Рпр=1,25Рраб+3

4)  пароперегреватель испытывают рабочим давлением котла

Укажите не правильный ответ.

32.Когда котел должен быть остановлен в аварийном порядке.

1)  если престанут действовать 50% и более предохранительных клапанов и давление поднялось выше допустимого и продолжает расти

2)  при упуске воды и соли уровень воды снижается при питании котла водой

3)  при выходе из строя всех питательных, водоуказательных приборов и других неисправностях

4)  при аварии на тепловой сети.

Укажите не правильный ответ.

33.Какие сосуды, работающие под давлением не подлежат регистрации в органах надзора.

1)  сосуды для неядовитых газов у которых Р*V<10000; Р - кг/см2, V - в литрах

2)  болоны для жатых, сжиженных и растворимых газов и бочек ёмкостью до 100л.

3)  сосуды для ядовитых газов у которых Р*V<500; Р - кг/см2, V - в литрах

4)  рессиверы для гаражных компрессоров

Укажите не правильный ответ.

34.Что должно быть указано в клейме на сферической части болона.

1)  товарный знак и номер болона

2)  масса болона, емкость его и назначенное рабочее давление

3)  дата изготовления, следующее освидетельствование и пробное гидравлическое давление

4)  наименование завода изготовителя

Укажите не правильный ответ.

35.В каких случаях не допускается наполнять газом болоны.

1)  истек срок периодического освидетельствование и нет установленных клейм

2)  неисправен вентили болона и окраска и надписи не соответствуют правилам

3)  поврежден корпус болона, башмак

4)  не аттестован ответственный за безопасную эксплуатацию баллонов

Укажите правильный ответ.

36.Какова продолжительность рабочего времени с пестицидами.

1)  4 часа

2)  6 часов

3)  3 часа

4)  5 часов с любыми ядохимикатами

Правильные ответы

Начертательная геометрия

Вариант	Вопрос
1	2	3	4	5	6	7	8	9	10
1	3	3	1	2	3	3	2	1	2	3
2	1	2	3	1	2	3	1	2	3	2
3	2	3	1	2	3	1	2	3	1	2
4	3	1	2	3	1	2	3	1	2	3
5	1	3	2	3	2	1	1	2	3	1
6	2	1	1	3	3	2	3	1	1	2
7	3	1	3	2	2	1	3	2	3	2
8	3	2	2	3	1	3	1	2	1	1
9	1	1	2	3	1	2	3	3	2	1
10	2	3	3	2	3	1	1	3	2	2
11	1	3	1	3	3	3	2	1	1	3
12	2	1	3	2	3	1	2	2	3	2
13	3	1	2	2	2	1	3	3	1	1
14	2	2	1	3	2	2	1	1	2	1
15	3	3	3	1	3	1	2	2	3	1
16	2	2	3	3	2	1	3	2	1	3
17	1	3	1	2	1	3	2	2	1	2
18	3	2	3	2	1	1	1	2	3	3
19	2	2	3	1	2	2	3	1	1	3
20	1	1	3	2	2	1	3	2	2	1
21	2	2	1	3	1	1	3	3	3	3
22	1	2	3	3	3	3	2	1	2	2
23	2	3	3	1	1	1	1	3	3	1
24	1	1	1	3	2	3	1	3	1	3
25	3	2	2	1	2	3	1	1	2	3
26	2	1	2	1	3	3	3	1	1	3
27	1	2	2	1	1	3	1	1	3	3
28	2	3	3	1	3	3	2	2	2	2
29	2	2	1	1	1	2	3	3	1	3
30	3	3	2	3	1	1	1	3	2	1

Теоретическая механика

№ вопроса	Ответ	№ вопроса	Ответ	№ вопроса	Ответ	№ вопроса	Ответ
1	4	11	1	21	2	31	1
2	1	12	2	22	2	32	3
3	1-в,2-д, 3-б,4-а	13	1	23	2	33	3
4	4	14	3	24	3	34	2
5	1	15	1	25	1	35	2
6	1	16	1	26	6	36	4
7	1	17	3	27	4	37	3
8	1-а,2-г,3-б	18	2	28	1	38	1
9	2	19	1	29	2
10	3	20	4	30	2

Сопротивление материалов

№ вопроса	Ответ	№ вопроса	Ответ	№ вопроса	Ответ
1	4	14	1	27	3
2	1	15	3	28	2
3	3	16	2	29	1
4	3	17	3	30	2
5	2	18	2	31	2
6	6	19	2	32	2
7	1	20	2	33	2
8	4	21	3	34	3
9	9	22	3	35	3
10	10	23	2	36	1,3
11	2,3	24	1,3	37	2
12	5	25	2	38	2
13	4	26	3	39	3
				40	2

Теория механизмов и машин

№ вопроса	Ответ	№ вопроса	Ответ	№ вопроса	Ответ
1	1	14	3	27	1
2	2	15	4	28	4
3	4	16	2	29	1
4	3	17	4	30	3
5	4	18	5	31	4
6	1	19	5	32	1
7	2	20	2	33	3
8	3	21	3	34	4
9	2	22	1	35	3
10	3	23	2	36	3
11	2	24	2	37	2
12	2	25	5	38	3
13	2	26	3	39	1
				40	3

Детали машин и основы конструирования

№ вопроса	Ответ	№ вопроса	Ответ	№ вопроса	Ответ
1	3	14	2	27	3
2	2	15	2	28	4
3	1	16	2	29	3,4
4	2	17	3	30	4
5	3	18	1	31	2
6	3	19	3	32	2
7	2	20	3	33	2, 3
8	2	21	3	34	1,2,3
9	3	22	5	35	1,2,3
10	3	23	3	36	2,3,4
11	3	24	2	37	2,3,4
12	4,5	25	3	38	3
13	2	26	3	39	2,3,4
				40	1,3,4

Теплотехника

№ вопроса	Ответ	№ вопроса	Ответ	№ вопроса	Ответ
1	1	11	3	21	2
2	1	12	1	22	2
3	1	13	3	23	3
4	2	14	1	24	5
5	3	15	3	25	2
6	2	16	4	26	3
7	2	17	2	27	3
8	2	18	2	28	3
9	1	19	4	29	2
10	2	20	3	30	5

Гидравлика

№ вопроса	Ответ	№ вопроса	Ответ	№ вопроса	Ответ
1	4	11	3	21	2
2	3	12	4	22	3
3	2	13	4	23	3
4	1	14	1	24	1
5	2	15	4	25	2
6	1	16	1	26	3
7	3	17	2	27	4
8	4	18	3	28	3
9	1	19	4	29	4
10	4	20	4	30	4

Материаловедение и технология конструкционных материалов

№ вопроса	Ответ	№ вопроса	Ответ	№ вопроса	Ответ
1	4	11	2	21	3
2	3	12	1	22	4
3	1	13	4	23	3
4	4	14	3	24	2
5	2	15	4	25	2
6	4	16	1
7	3	17	1
8	4	18	2
9	1	19	2
10	3	20	1

Электротехника и электроника

№ вопроса	Ответ	№ вопроса	Ответ	№ вопроса	Ответ
1	1	11	2	21	2
2	4	12	4	22	1
3	2	13	3	23	2
4	3	14	2	24	3
5	3	15	4	25	4
6	2	16	1	26	4
7	4	17	4	27	2
8	3	18	2	28	3
9	2	19	1	29	2
10	1	20	3	30	2

Электроника и электрооборудование транспортных и технологических машин

№ вопроса	Ответ	№ вопроса	Ответ
1	1	21	2
2	2	22	2
3	1	23	1
4	1	24	3
5	3	25	1
6	2	26	2
7	2	27	3
8	3	28	2
9	4	29	1
10	1	30	3
11	1	31	1
12	3	32	3
13	1	33	2
14	1	34	1
15	3	35	3
16	3	36	1
17	2
18	1
19	1
20	3

№ вопроса	Ответ	№ вопроса	Ответ	№ вопроса	Ответ
1	1	11	1	21	2
2	3	12	1	22	3
3	1	13	3	23	2
4	1	14	1	24	3
5	2	15	4	25	3
6	2	16	3
7	2	17	1
8	1	18	4
9	2	19	1
10	3	20	4

Метрология, стандартизация и сертификация

Подъемно-транспортные машины

№ вопроса	Ответ	№ вопроса	Ответ	№ вопроса	Ответ
1	3	11	2	21	1,2,3
2	1,2,3,4	12	1,2,3	22	2,3,4,5
3	1	13	3	23	2
4	2	14	2	24	1,2,3
5	2	15	1,2,3	25	2,3,4
6	2,3	16	1	26	2,3,4
7	2	17	1,2,3	27	1,2,3,4
8	3,4	18	2	28	3
9	1,2,3	19	1	29	2,3,4
10	4	20	1	30	1,3,4

БЖД

№ вопроса	Ответ	№ вопроса	Ответ
1	4	19	2
2	1	20	3
3	2	21	4
4	2	22	4
5	3	23	4
6	2	24	4
7	3	25	4
8	1	26	4
9	2	27	4
10	3	28	4
11	4	29	4
12	3	30	3
13	4	31	4
14	4	32	4
15	4	33	4
16	2	34	4
17	3	35	4
18	4	36	2
