УСИЛИТЕЛЬ SE НА 6Н13С
Этот усилитель является полностью моей разработкой, что заставляет меня гордиться им, потому что звуком он превосходит все собранные мной до этого усилители, да и фирменные тоже.
Схема практически такая же, как и в предыдущем усилке - входной каскад на SRPP на 6Н9С, выходной каскад однотактный с фиксированным смещением, в чистом классе А. Стоит предупредить о необходимости подбирать выходные лампы по идентичности характеристик обоих триодов. Это делается в готовой схеме измерением падения напряжения на технологических резисторах в катодах.
Режим выходной лампы 6Н13С (одного триода): Ia=80мА, Ua=130В, Uc=-53В, Ri=330, Ra=1кОм, P=2,4Вт. Для двух триодов получаем: Ua=130, Ia=160, Uc=-53, Ri=165, Ra=1k, P=4,8.
Схема

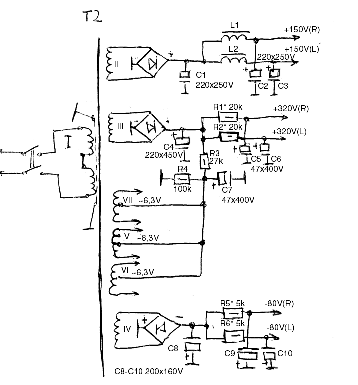

Схема блока питания не отличается оригинальностью и приведена на рисунке ниже. Для продления жизни выходных ламп можно ввести в цепь между мостиком и С1 дополнительный выключатель, включаемый после нагрева ламп. Можно поставить реле времени на задержку в 1-2 минуты.
Трансформаторы
В выходных трансформаторах использованно Ш-образное железо, скрепляемое по углам шпильками, с толщиной пластин 0,3 мм и сечением 12,6 см2. Остальные размеры даны на рисунке.
Толщина немагнитного зазора 0,37 мм. Катушка содержит 6 секций первичной и 6 секций вторичной обмоток, чередующихся между собой. Секции первичной обмотки содержат по 350 витков провода ПЭВ 0,315 и соеденены последовательно, вторичной - по 183 витка ПЭВ 0,315 и соеденены параллельно. Диаметр провода можно брать от 0,29 до 0,5 мм. Изоляция между секциями толщиной 1 мм из бумаги или стеклоткани, между слоями одной секции 0,1 мм. Трансформаторы после сборки обязательно пропитать.
В качестве силового трансформатора использованы перемотанный ТС-180, используемый во многих ч/б ламповых телевизорах. Все вторичные обмотки оригинального транса сматываются (до фольгового экрана, который остаётся), и на их место наматываются следующие обмотки (витки указаны для одной катушки):
№ | U0,В | I0,А | U2,В | I2,А | N, витков | d, мм |
2 | 150 | 0,4 | 123 | 0,71 | 191 | 0,7 |
3 | 320 | 280 | 0,002 | 357 | 0,1(ПЭЛШО) | |
4 | 80 | 70 | 100 | 0,2 | ||
5 | 6,3 | 3 | 6,3 | 3 | 20 | 1,3 |
6 | 6,3 | 3 | 6,3 | 3 | 20 | 1,3 |
7 | 3,15 | 0,5 | 3,15 | 0,5 | 10 | 0,7 |
Copyright (c)2001 by Ilmarinen
